公開番号2025108057
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001693
出願日2024-01-10
発明の名称防音材および防音材の製造方法
出願人株式会社イノアックコーポレーション
代理人ケー・ティー・アンド・エス弁理士法人
主分類G10K 11/168 20060101AFI20250715BHJP(楽器;音響)
要約【課題】多孔質層と繊維層を積層させた新規の防音材および防音材の製造方法を提供する。
【解決手段】防音材は、多孔質層と、前記多孔質層に積層され、第1材料を含む第1層と、前記第1層に積層され、繊維状の第2材料を含む第2層と、を備え、前記第1材料の融点は、前記第2材料の融点より低く、前記多孔質層の内部に、前記第1材料が溶融固化した含浸部を有する。
【選択図】図1
特許請求の範囲【請求項１】
多孔質層と、
前記多孔質層に積層され、第１材料を含む第１層と、
前記第１層に積層され、繊維状の第２材料を含む第２層と、
を備え、
前記第１材料の融点は、前記第２材料の融点より低く、
前記多孔質層の内部に、前記第１材料が溶融固化した含浸部を有する、
防音材。
続きを表示（約 480 文字）【請求項２】
前記第１層は、繊維状の前記第１材料を含む、
請求項１に記載の防音材。
【請求項３】
繊維状の前記第１材料と繊維状の前記第２材料とは、互いに絡み合って層状をなしている、
請求項２に記載の防音材。
【請求項４】
前記多孔質層は、連続気泡構造を有する熱硬化性樹脂材料を含み、
前記第１材料と前記第２材料は、熱可塑性樹脂材料である、
請求項１に記載の防音材。
【請求項５】
多孔質層を用意する工程と、
繊維状の第１材料を含む第１層と、前記第１材料よりも融点が高い第２材料であって前記第１層に積層された繊維状の前記第２材料を含む第２層とを含む繊維材を用意する工程と、
前記第１層が前記多孔質層側となるように前記繊維材を前記多孔質層上に配置する工程と、
前記繊維材を、前記第１材料の融点よりも高く且つ前記第２材料の融点よりも低い温度で加熱し、溶融した前記第１材料を前記多孔質層の内部に含浸させる工程と、
を備える、
防音材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、防音材および防音材の製造方法に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
特許文献１は、多孔質層と多孔質層上に積層された繊維層とを含む防音材を開示している。この防音材では、多孔質層の原料が繊維層の一部に含浸することで、繊維層が多孔質層と繊維層とを一体に成形する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８８９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような防音材では、繊維層が多孔質層から分離可能な態様で、繊維層が多孔質体に接着されることが好ましい。
【０００５】
本開示の課題は、新規の防音材および防音材の製造方法を提供することである。
【０００６】
本開示の一態様に係る防音材は、多孔質層と、前記多孔質層に積層され、第１材料を含む第１層と、前記第１層に積層され、繊維状の第２材料を含む第２層と、を備え、前記第１材料の融点は、前記第２材料の融点より低く、前記多孔質層の内部に、前記第１材料が溶融固化した含浸部を有する。
【０００７】
さらに本開示の他の態様に係る防音材の製造方法は、多孔質層を用意する工程と、繊維状の第１材料を含む第１層と、前記第１材料よりも融点が高い第２材料であって前記第１層に積層された繊維状の前記第２材料を含む第２層とを含む繊維材を用意する工程と、前記第１層が前記多孔質層側となるように前記繊維材を前記多孔質層上に配置する工程と、前記繊維材を、前記第１材料の融点よりも高く且つ前記第２材料の融点よりも低い温度で加熱して前記第１材料を溶融し、溶融した前記第１材料を前記多孔質層の内部に含浸させる工程と、を備える。
【発明の効果】
【０００８】
本開示によれば、新規の防音材および防音材の製造方法を提供することができる。
【図面の簡単な説明】
【０００９】
防音材の断面図。

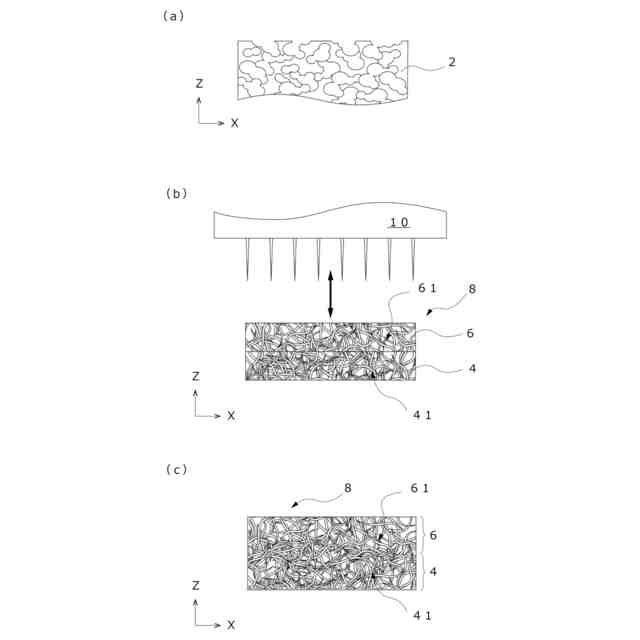

防音材の製造方法を示す説明図。

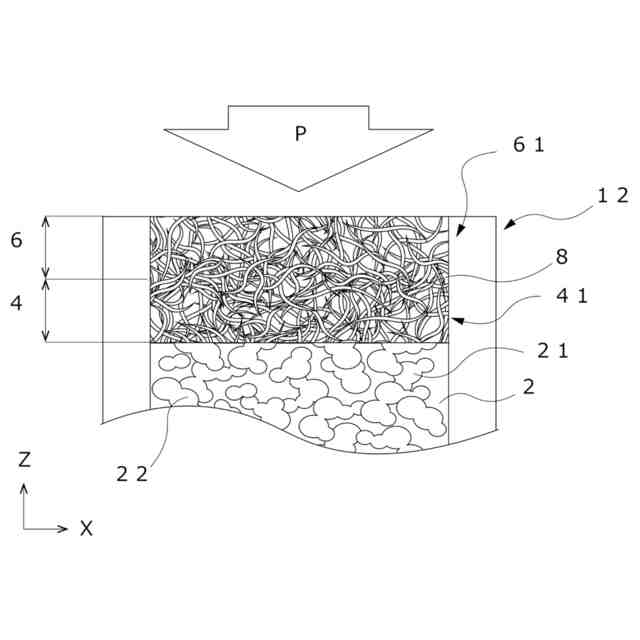

防音材の製造方法を示す説明図。
他の実施形態の防音材の断面図
【発明を実施するための形態】
【００１０】
まず、図１を用いて、本開示の一実施形態による防音材１について説明する。
（【００１１】以降は省略されています）
