公開番号2025102525
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023220029
出願日2023-12-26
発明の名称鍵盤装置および押鍵情報の検出方法
出願人ローランド株式会社
代理人弁理士法人真明センチュリー
主分類G10H 1/34 20060101AFI20250701BHJP(楽器;音響)
要約【課題】押鍵情報を精度良く検出できる鍵盤装置および押鍵情報の検出方法を提供すること。

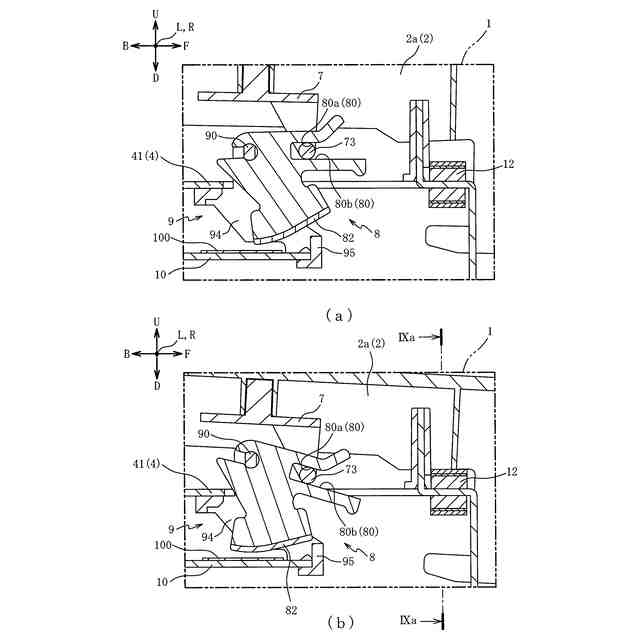

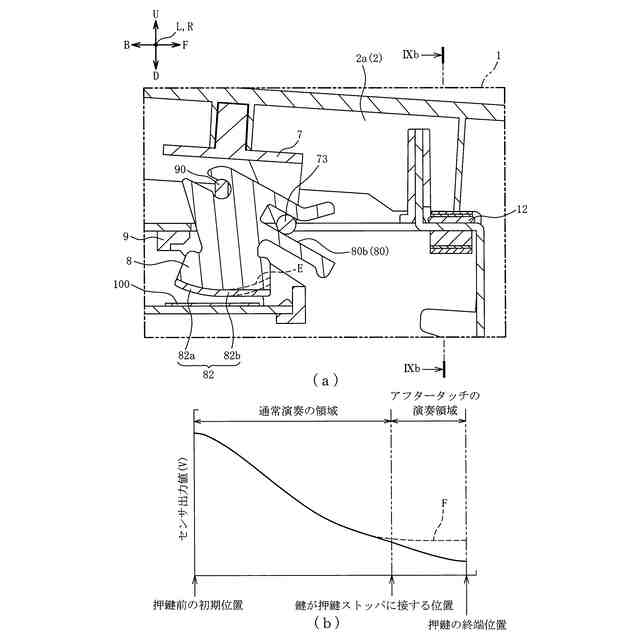

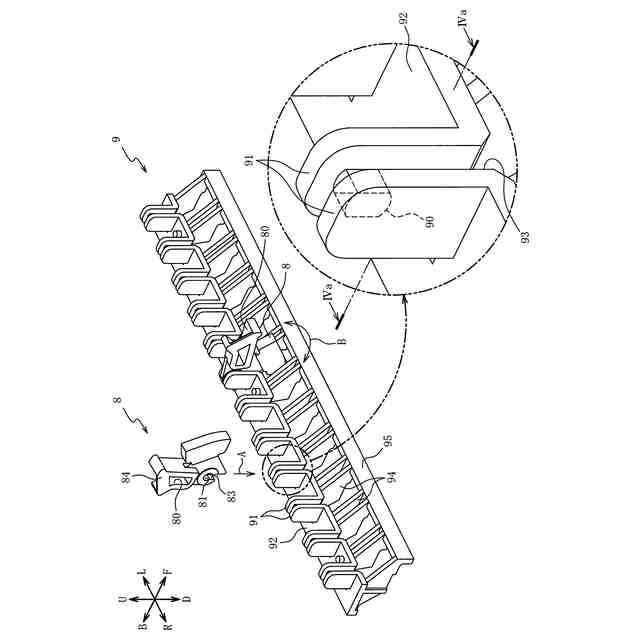

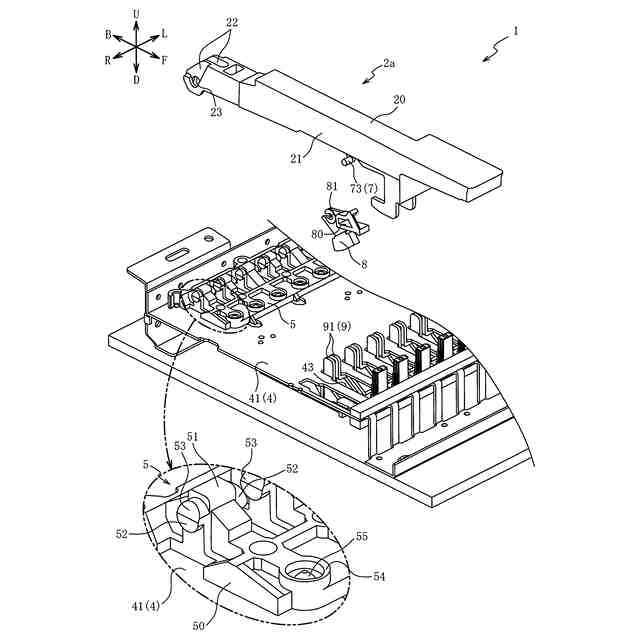

【解決手段】白鍵2aと、変位部材8が軸支されるホルダー9とが同一のシャーシ4に組み付けられているため、白鍵2aと変位部材8との相対的な位置精度を向上させることができる。これにより、連動部材7のガイドピン73と変位部材8の溝80とを設計通りの位置で精度良く係合させることができるので、押鍵前の変位部材8の初期位置(角度)や、押鍵に伴う変位部材8の変位量(回転量)も設計値通りになり易くなる。よって、白鍵2aの押鍵情報を精度良く検出できる。

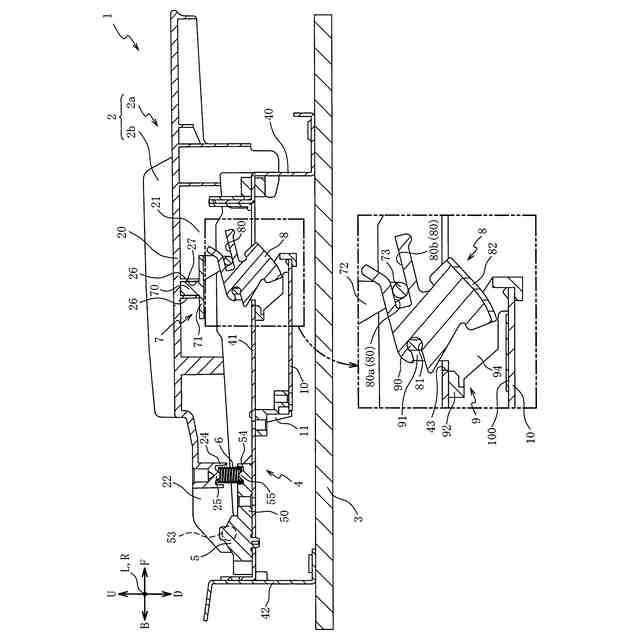

【選択図】図1
特許請求の範囲【請求項１】
第１支持部材と、前記第１支持部材に揺動可能に支持され、スケール方向に並ぶ複数の鍵と、前記鍵の揺動に連動する変位部材と、前記変位部材を変位可能に支持し、前記第１支持部材に取り付けられる第２支持部材と、前記変位部材の被検出部と対面して前記変位部材の変位を検出するセンサと、を備えることを特徴とする鍵盤装置。
続きを表示（約 740 文字）【請求項２】
前記センサが設けられ、前記第１支持部材に支持される基板を備えることを特徴とする請求項１記載の鍵盤装置。
【請求項３】
前記基板は、前記第２支持部材に取り付けられることを特徴とする請求項２記載の鍵盤装置。
【請求項４】
前記第２支持部材は、前記基板の一端が挿入される挿入部を備え、
前記基板は、前記挿入部にねじ止めされることなく取り付けられることを特徴とする請求項３記載の鍵盤装置。
【請求項５】
前記第１支持部材に取り付けられ、前記基板の他端が固定される固定部材を備え、
前記固定部材と前記第２支持部材とが別部品であることを特徴とする請求項３記載の鍵盤装置。
【請求項６】
前記スケール方向に並ぶ複数の前記固定部材を備えることを特徴とする請求項５記載の鍵盤装置。
【請求項７】
前記第１支持部材に取り付けられ、前記鍵を揺動可能に支持する第３支持部材を備え、
前記固定部材と前記第３支持部材とが別部品であることを特徴とする請求項５記載の鍵盤装置。
【請求項８】
前記第１支持部材に取り付けられ、前記鍵を揺動可能に支持する第３支持部材を備え、
前記第２支持部材と前記第３支持部材とが別部品であることを特徴とする請求項１記載の鍵盤装置。
【請求項９】
前記スケール方向に並ぶ複数の前記第３支持部材を備えることを特徴とする請求項８記載の鍵盤装置。
【請求項１０】
前記スケール方向に並ぶ複数の前記第２支持部材を備えることを特徴とする請求項１記載の鍵盤装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、鍵盤装置および押鍵情報の検出方法に関し、特に、押鍵情報を精度良く検出できる鍵盤装置および押鍵情報の検出方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
押鍵の深さや速度など（以下「押鍵情報」という。）を非接触式のセンサで検出する技術が知られている。例えば特許文献１には、磁場を発生させるコイル５７（センサ）を基板５６に形成する一方、コイル５７と対面する金属板５５（被検出部）を鍵４１に固定する技術が記載されている。この技術によれば、押鍵時のコイル５７に対する金属板５５の相対変位によってコイル５７に流れる電流（磁界）が変化するので、その電流の変化に基づいて押鍵情報を検出できる。
【０００３】
この種の鍵盤装置において、本願出願人は、図１２に示す発明について特許出願をしている（本願出願時において未公開の特許文献２）。図１２は、従来の鍵盤装置３０１の断面図である。
【０００４】
図１２に示すように、従来技術の鍵盤装置３０１は、ホルダー１０に回転可能に支持された変位部材２０７（被検出部品）を鍵２０２の揺動に連動させるものである。変位部材２０７の下面には非磁性金属製の被検出部２０８が設けられており、押鍵や離鍵時の鍵２０２の揺動に伴い、コイル９０と対面する領域への被検出部２０８の侵入量が変化する。この侵入量の変化に伴うセンサ出力値の増減に基づいて押鍵情報が検出される。
【０００５】
この従来技術では、変位部材２０７を支持するホルダー１０が基板９に直接取り付けられているため、被検出部２０８とコイル９０との間のクリアランスが設計値通りの寸法になり易くなる。よって、鍵２０２の押鍵情報を精度良く検出できる。
【先行技術文献】
【特許文献】
【０００６】
特開平０３－０４８２９５号公報（例えば、第９頁左上欄第７～１８行、第２９図）
ＰＣＴ／ＪＰ２０２２／０３２６７３（例えば、図１１，１４）
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上述した従来の技術では、押鍵前の変位部材２０７の初期位置や、押鍵に伴う変位部材２０７の変位量が設計値からずれることがあり、このようなずれが生じると、押鍵情報の検出精度を十分に向上できないという問題点が生じた。
【０００８】
本発明は、上述した問題点を解決するためになされたものであり、押鍵情報を精度良く検出できる鍵盤装置および押鍵情報の検出方法を提供することを目的としている。
【課題を解決するための手段】
【０００９】
この目的を達成するために本発明の鍵盤装置は、第１支持部材と、前記第１支持部材に揺動可能に支持され、スケール方向に並ぶ複数の鍵と、前記鍵の揺動に連動する変位部材と、前記変位部材を変位可能に支持し、前記第１支持部材に取り付けられる第２支持部材と、前記変位部材の被検出部と対面して前記変位部材の変位を検出するセンサと、を備える。
【００１０】
本発明の押鍵情報の検出方法は、第１支持部材と、前記第１支持部材に揺動可能に支持され、スケール方向に並ぶ複数の鍵と、前記鍵の揺動に連動する変位部材と、前記変位部材を変位可能に支持し、前記第１支持部材に取り付けられる第２支持部材と、前記変位部材の被検出部と対面するセンサと、を備える鍵盤装置における押鍵情報の検出方法であって、前記変位部材の変位によって前記被検出部を前記センサに対して相対変位させることにより、前記鍵の押鍵情報を検出する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
