公開番号2025106787
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024176678
出願日2024-10-08
発明の名称水冷式凝縮器を用いた冷蔵庫
出願人ブサンナショナルユニバーシティーインダストリアルユニバーシティーコオペレーションファウンデーション,BUSAN NATIONAL UNIVERSITY INDUSTRIAL UNIVERSITY COOPERATION FOUNDATION
代理人SK弁理士法人,個人,個人
主分類F25D 19/00 20060101AFI20250709BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】水冷式凝縮器を用いた冷蔵庫を提供する。
【解決手段】本発明に係る水冷式凝縮器を用いた冷蔵庫は、貯蔵空間を形成するキャビネットと、冷媒の供給を受け、供給された前記冷媒が蒸発して前記キャビネットの貯蔵空間の冷却が行われるようにする蒸発器と、前記蒸発器に連結され、前記蒸発器から冷媒の供給を受けて高温高圧で圧縮する圧縮機と、前記圧縮機に連結されて前記圧縮機から高温高圧の冷媒の供給を受け、供給された冷媒を冷却水を用いて冷却して液化させ、液化した冷媒を前記蒸発器へ供給する水冷式凝縮器と、前記蒸発器と前記水冷式凝縮器との間に設けられ、前記蒸発器で蒸発できるように前記水冷式凝縮器から前記蒸発器へ供給される冷媒の内部圧力を下げる膨張手段と、を備えることを技術的要旨とする。

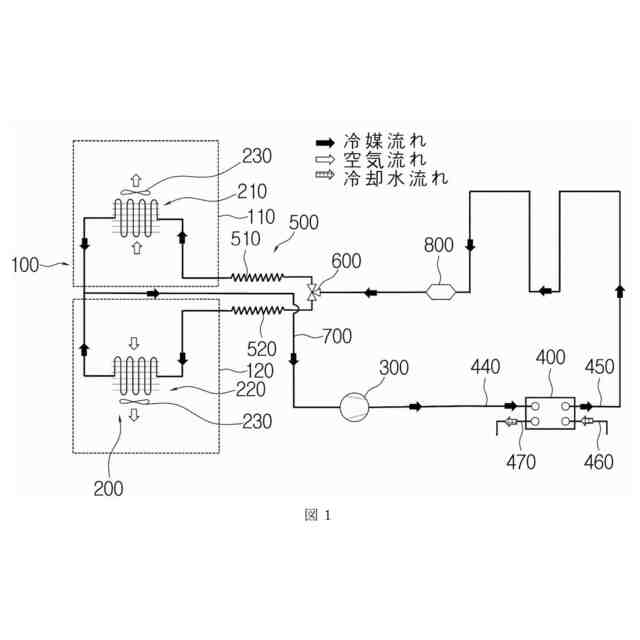

【選択図】図1
特許請求の範囲【請求項１】
貯蔵空間を形成するキャビネットと、
外部から冷媒の供給を受け、供給された前記冷媒が蒸発して前記キャビネットの貯蔵空間の冷却が行われるようにする蒸発器と、
前記蒸発器に連結され、前記蒸発器から冷媒の供給を受けて圧縮する圧縮機と、
前記圧縮機に連結され、前記圧縮機から圧縮された冷媒の供給を受け、供給された冷媒を冷却水を用いて冷却して液化させ、液化した冷媒を前記蒸発器へ供給する水冷式凝縮器と、
前記蒸発器と前記水冷式凝縮器との間に設けられ、前記蒸発器で前記冷媒が蒸発できるように前記水冷式凝縮器から前記蒸発器へ供給される冷媒の内部圧力を低下させる膨張手段と、を備える、水冷式凝縮器を用いた冷蔵庫。
続きを表示（約 1,200 文字）【請求項２】
前記キャビネットは
貯蔵空間を形成する第１キャビネットと、貯蔵空間を形成する第２キャビネットと、を備え、
前記蒸発器は、
前記第１キャビネットに設けられて外部から冷媒の供給を受け、供給された前記冷媒が蒸発するようにして前記第１キャビネットの貯蔵空間の冷却が行われるようにする第１蒸発器と、前記第２キャビネットに設けられて外部から冷媒の供給を受け、供給された前記冷媒が蒸発するようにして前記第２キャビネットの貯蔵空間の冷却が行われるようにする第２蒸発器と、を備える、請求項１に記載の水冷式凝縮器を用いた冷蔵庫。
【請求項３】
前記膨張手段は、
前記水冷式凝縮器と前記第１蒸発器との間に設けられ、前記水冷式凝縮器から前記第１蒸発器へ供給される冷媒が前記蒸発器で蒸発できるように前記冷媒の内部圧力を低下させる第１毛細管と、
前記水冷式凝縮器と前記第２蒸発器との間に設けられ、前記水冷式凝縮器から前記第２蒸発器へ供給される冷媒が前記蒸発器で蒸発できるように前記冷媒の内部圧力を低下させる第２毛細管と、を備え
前記第１毛細管及び前記第２毛細管と前記水冷式凝縮器との間には、前記水冷式凝縮器を通過した冷媒が前記第１毛細管と前記第２毛細管にそれぞれ分離されて供給できるようにする分岐弁が設けられる、請求項２に記載の水冷式凝縮器を用いた冷蔵庫。
【請求項４】
前記水冷式凝縮器は、

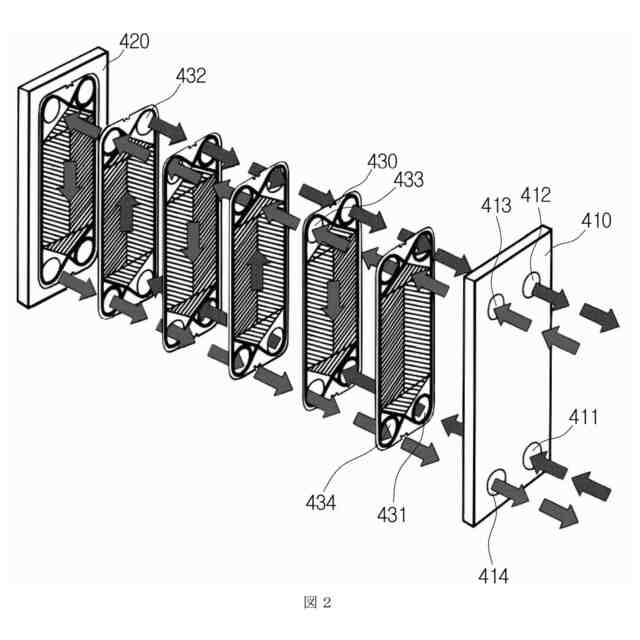

液体の流動が可能な空間が形成された複数のプレートが交互に積層された構造を有し、前記圧縮機から冷媒の供給を受け、外部から水の供給を受けて前記冷媒を冷却する、請求項１に記載の水冷式凝縮器を用いた冷蔵庫。
【請求項５】
前記水冷式凝縮器は、
上部プレートと、
前記上部プレートよりも相対的に下方に位置する下部プレートと、
前記上部プレートと前記下部プレートとの間に互いに離隔して設けられ、冷媒と冷却水が通過するための流路を形成する複数のプレートと、
一端が前記圧縮機に連結され、他端が前記上部プレートの一側の上部に連結されることにより、前記圧縮機を通過した冷媒が複数の前記プレートの間に供給されるようにする冷媒供給パイプと、
一端が前記上部プレートの他側の上部に連結され、他端が前記膨張手段に連結されることにより、前記プレートの間に形成された流路を通過した前記冷媒が前記膨張手段へ供給されるようにする冷媒排出パイプと、
前記上部プレートの他側の下部に連結され、外部から供給される冷却水が複数の前記プレートの間へ供給されるようにする冷却水供給パイプと、
前記上部プレートの一側の下部に連結され、複数の前記プレートの間に形成された流路を通過した冷却水が外部へ排出されるようにする冷却水排出パイプと、を備える、請求項４に記載の水冷式凝縮器を用いた冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水冷式凝縮器を用いた冷蔵庫に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
冷蔵庫は、食品や薬品などを冷やしたり、腐敗しないように低温で保管したり、飲食物を冷却したりするために一般的に使用される装置であり、近年では、家庭ごとに備えているほど広く使用されている。
【０００３】
このような冷蔵庫には、食品や飲料などを保管するための内部空間が形成され、内部空間を冷却するために冷媒を用いることが知られており、冷媒を用いて内部空間の冷却が行われるように冷媒を圧縮する圧縮機と、圧縮機から吐出された高温高圧の冷媒を冷却して凝縮させる凝縮器と、凝縮器を通過した冷媒を低温低圧の冷媒に膨張させる膨張装置としての毛細管と、毛細管を通過した冷媒とが冷蔵庫の内部空間側に設けられ、冷媒と内部空間の空気との熱交換が行われるようにして内部空間の冷却を実現する蒸発器と、を備えることが知られている。
【０００４】
通常、冷蔵庫には、前述した凝縮器として、空気を用いる冷媒を冷却する空冷式凝縮器が一般的に用いられている。
【０００５】
一方、近年では、消費者の間でリビングルーム、ダイニングスペース及びキッチンへの関心が高まるにつれて、空間活用度を高めるために冷蔵庫などのキッチン用家電が壁の内部に組み込まれている形態のビルトイン（ｂｕｉｌｔ－ｉｎ）家電製品に対する選好度が急増しつつある。
【０００６】
しかし、前述した空冷式凝縮器を用いた冷蔵庫を壁内に組み込む場合、冷蔵庫と壁との間の空間が狭くなって空気の流動が制限的に行われるという問題があり、これにより、凝縮器を冷却した後、加熱された空気が外部へ十分に放出されず、前述した空間に閉じ込められて凝縮器内の冷媒の熱放出圧力が上昇し、圧縮機に負荷が加重されて追加的な電気エネルギー消費をもたらすことにより、冷蔵庫のエネルギー効率を低下させるという問題があった。
【０００７】
また、冷蔵庫と壁との間に時間経過に伴って生活粉塵が流入するが、流入した粉塵が外部へ抜け出し難いため、冷蔵庫と壁との間に蓄積されることになり、蓄積された粉塵により凝縮器への空気伝達が妨げられて凝縮器の熱伝達性能が低下するにつれて、エネルギー効率がさらに低下するという問題があった。
【先行技術文献】
【特許文献】
【０００８】
韓国公開特許第１０－２０１９－００９６１７１号公報
韓国公開特許第１０－２０１９－００７４６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、かかる問題点を解決するためのものであり、その目的は、空冷式で冷媒を冷却することによりエネルギー効率の低下が発生することを防止することができるように水冷式凝縮器を用いた冷蔵庫を提供することにある。
【００１０】
本発明の目的は、上述の目的に限定されず、上述していない別の目的は、以降の説明から明確に理解できるであろう。
【課題を解決するための手段】
（【００１１】以降は省略されています）
