公開番号2025106458
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025064134,2024019185
出願日2025-04-09,2021-10-29
発明の名称データ処理装置、画像形成装置及びその制御方法、並びにプログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G06F 3/12 20060101AFI20250708BHJP(計算;計数)
要約【課題】使用可能なジョブの設定情報を端末に登録可能なプログラム、方法及び情報処理システムを提供する。
【解決手段】画像形成装置と通信可能な情報処理装置のコンピュータに制御方法を実行させるためのプログラムによるデータ処理装置の制御方法であって、画像形成装置に実行させるジョブの設定画面でユーザからジョブの設定を受け付ける受付工程と、受付工程で受け付けた設定に基づいてジョブ情報を生成し、画像形成装置に当該ジョブ情報を送信する送信工程と、を有し、送信工程で送信したジョブ情報が所定の条件を満たすと前記受け付けた設定を前記情報処理装置に保存可能とする。
【選択図】図10
特許請求の範囲【請求項１】
画像形成装置と通信可能な情報処理装置のコンピュータに制御方法を実行させるためのプログラムであって、
前記制御方法は、
前記画像形成装置に実行させるジョブの設定画面でユーザからジョブの設定を受け付ける受付工程と、
前記受付工程で受け付けた設定に基づいてジョブ情報を生成し、前記画像形成装置に当該ジョブ情報を送信する送信工程と、を有し、
前記送信工程で送信したジョブ情報が所定の条件を満たすと前記受け付けた設定を前記情報処理装置に保存可能とすることを特徴とするプログラム。
続きを表示（約 910 文字）【請求項２】
前記送信工程で送信したジョブ情報が前記画像形成装置に投入できると前記受け付けた設定を前記情報処理装置に保存可能とすることを特徴とする請求項１に記載のプログラム。
【請求項３】
前記送信工程で送信したジョブ情報が前記画像形成装置で受信されると前記受け付けた設定を前記情報処理装置に保存可能とすることを特徴とする請求項１に記載のプログラム。
【請求項４】
前記送信工程で送信したジョブ情報に基づいて前記画像形成装置がジョブを実行すると前記受け付けた設定を前記情報処理装置に保存可能とすることを特徴とする請求項１に記載のプログラム。
【請求項５】
前記送信工程で送信したジョブ情報に含まれる設定が前記情報処理装置に保存されていない場合、当該設定を保存可能とすることを特徴とする請求項１から４のいずれか一項に記載のプログラム。
【請求項６】
前記制御方法は、
前記受け付けた設定を前記情報処理装置に保存する保存工程と、
ユーザ操作を受け付けると前記保存工程で保存した設定を呼び出す呼び出し工程をさらに有することを特徴とする請求項１から５のいずれか一項に記載のプログラム。
【請求項７】
前記呼び出し工程では、前記保存工程で保存した設定をジョブの設定画面に反映させることを特徴とする請求項６に記載のプログラム。
【請求項８】
前記ジョブは前記画像形成装置の機能を用いた処理であることを特徴とする請求項１から７のいずれか一項に記載のプログラム。
【請求項９】
前記ジョブはコピージョブ、スキャンして送信ジョブ、プリントジョブの少なくともいずれかであることを特徴とする請求項１から８のいずれか一項に記載のプログラム。
【請求項１０】
前記送信工程で送信したジョブ情報に基づいて前記画像形成装置がジョブを実行できない場合、前記受け付けた設定が前記情報処理装置に保存されないことを特徴とする請求項１から９のいずれか一項に記載のプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、データ処理装置と画像形成装置が無線通信することでジョブを実行する情報処理システムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
近年、スマートフォンと呼ばれる高性能なモバイル端末の普及と共に、そのモバイル端末と連携する画像形成装置も増えている。例えば、モバイル端末から画像形成装置に対して無線通信を用いてプリントジョブの実行指示を出すことができる。モバイル端末は、ユーザから操作を受け付け、選択されたプリントデータと設定された各種ジョブの設定情報（例えば、カラー設定、印刷部数の情報）を基にプリントジョブ情報を作成し、当該プリントジョブ情報をＭＦＰに送信することでＭＦＰにプリント処理を実行させることができる。このとき、モバイル端末と画像形成装置のネットワーク通信は、例えば、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）、ＮＦＣ、Ｂｌｕｅｔｏｏｔｈ（登録商標）等の通信プロトコルに従って確立されるものであり、公知の技術で実現することができる。特許文献１にはユーザがジョブの設定情報を「お気に入り」として端末に予め登録しておき、登録した「お気に入り」を呼び出して端末から画像形成装置にジョブを実行させる場合のユーザビリティを向上させる方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２５８２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし特許文献１の方法では、ユーザが端末に登録した設定情報に実行エラーとなる設定が含まれる可能性もあり、使用できない設定情報が端末に登録されてしまう可能性もある。そこで本発明は、使用可能なジョブの設定情報を端末に登録できる方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
画像形成装置と通信可能な情報処理装置のコンピュータに制御方法を実行させるためのプログラムであって、前記制御方法は、前記画像形成装置に実行させるジョブの設定画面でユーザからジョブの設定を受け付ける受付工程と、前記受付工程で受け付けた設定に基づいてジョブ情報を生成し、前記画像形成装置に当該ジョブ情報を送信する送信工程と、を有し、前記送信工程で送信したジョブ情報が所定の条件を満たすと前記受け付けた設定を前記情報処理装置に保存可能とすることを特徴とするプログラム。
【発明の効果】
【０００６】
本発明により、使用可能なジョブの設定情報を端末に登録可能となる。
【図面の簡単な説明】
【０００７】
情報処理システム構成を示す図である。

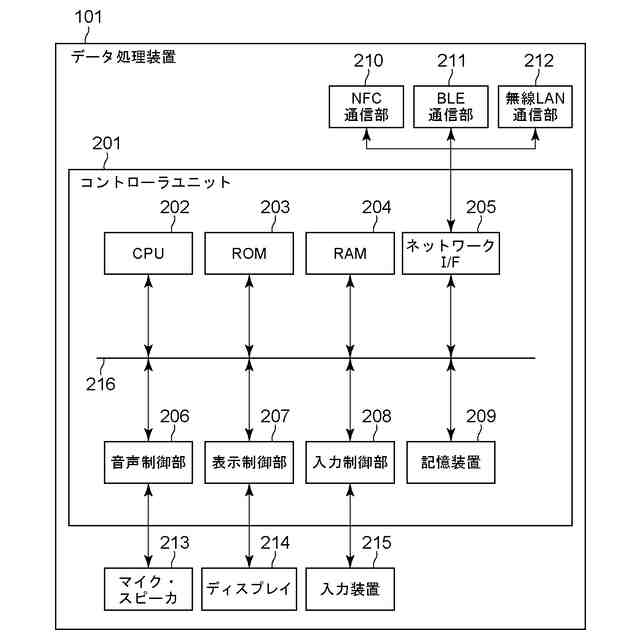

データ処理装置１０１のハードウェア構成を示すブロック図である。

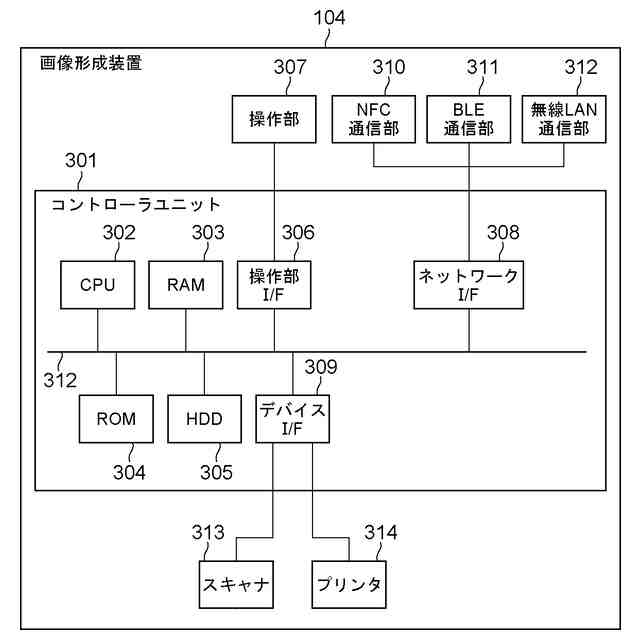

画像形成装置１０４のハードウェア構成を示すブロック図である。

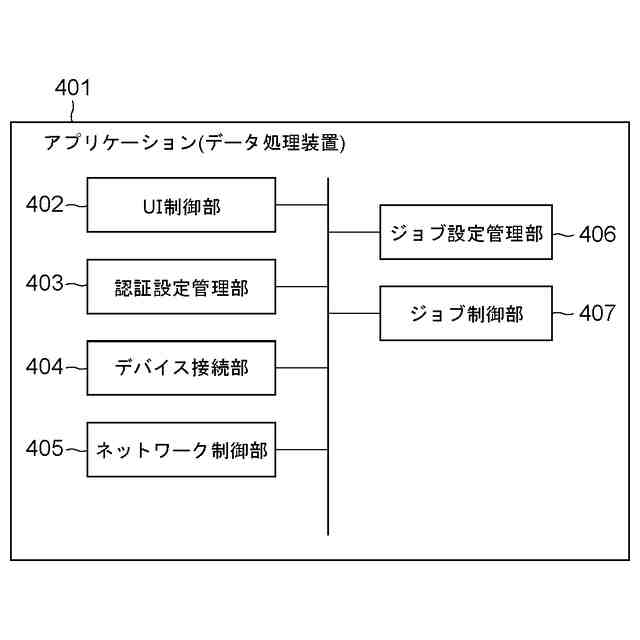

データ処理装置１０１のソフトウェア構成を示すブロック図である。

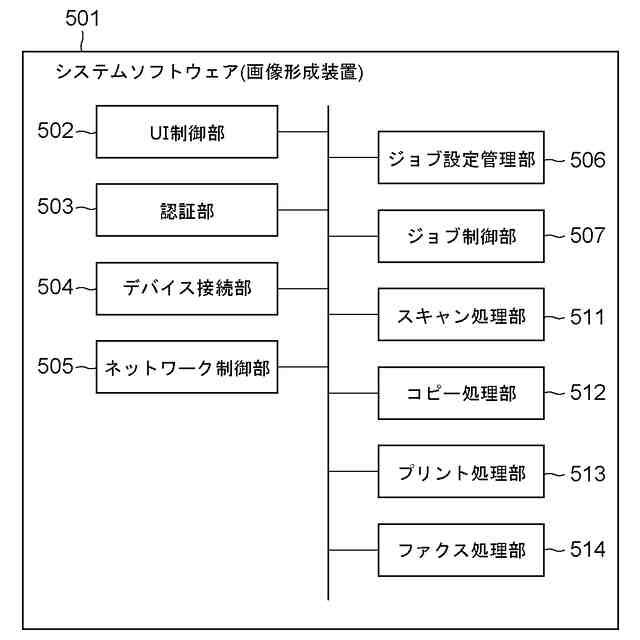

画像形成装置１０４のソフトウェア構成を示すブロック図である。

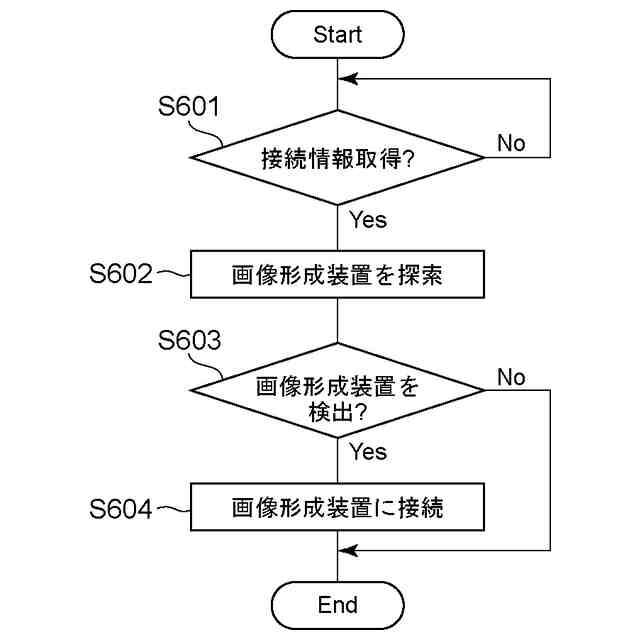

データ処理装置１０１の画像形成装置１０４への接続処理を説明するフローチャートである。

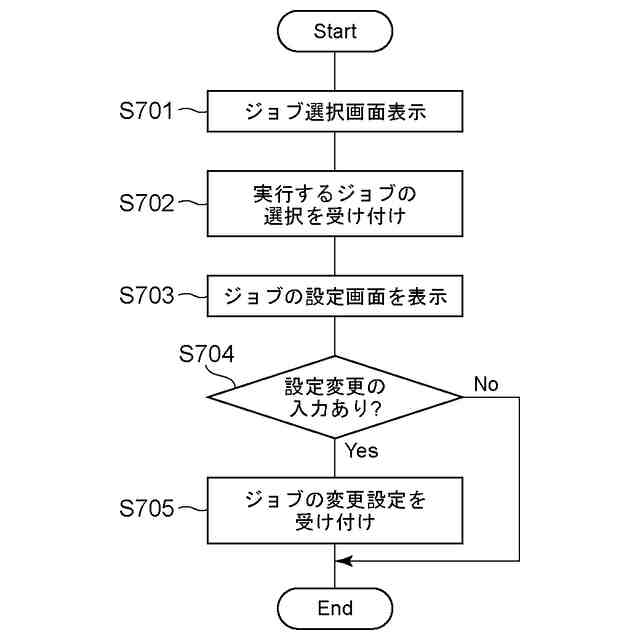

データ処理装置１０１のユーザからのジョブ設定の受付処理を説明するフローチャートである。

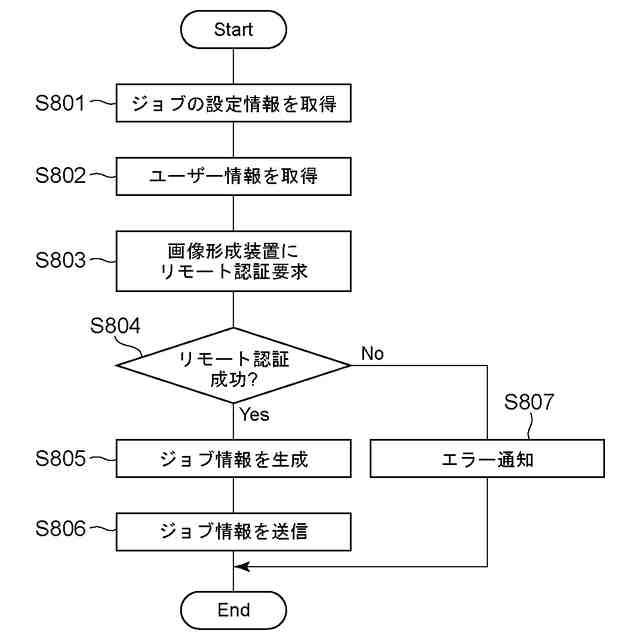

データ処理装置１０１の画像形成装置１０４へのジョブ情報の送信処理を説明するフローチャートである。

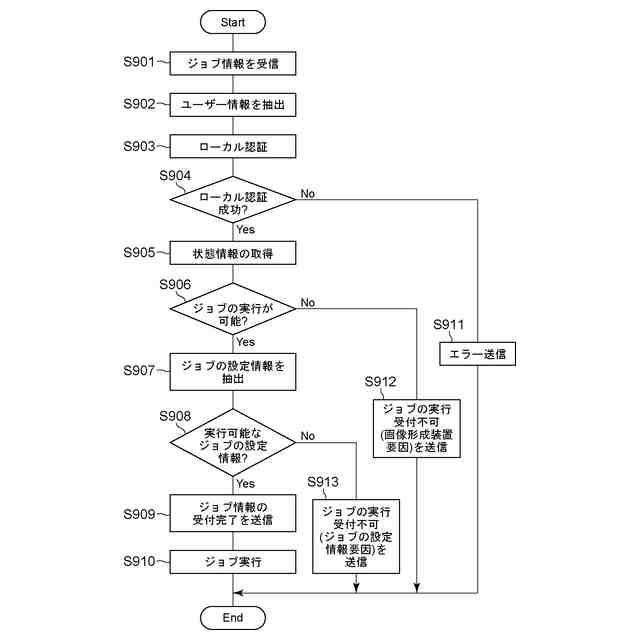

画像形成装置１０４のジョブ情報の受信処理を説明するフローチャートである。

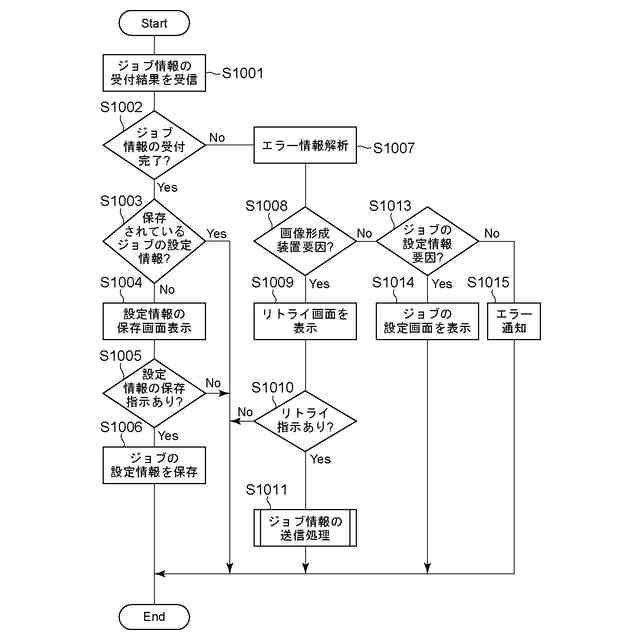

データ処理装置１０１の画像形成装置１０４からのジョブ情報受付結果に対する処理を説明するフローチャートである。
データ処理装置１０１のディスプレイ２１４に表示する操作画面の一例である。
データ処理装置１０１のジョブ情報テーブルの一例を示す図である。
データ処理装置１０１のディスプレイ２１４に表示する操作画面の一例である。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について図面を用いて説明する。尚、以下の実施の形態は特許請求の範囲に係る発明を限定するものでなく、また実施の形態で説明されている特徴の組み合わせの全てが発明の解決手段に必須のものとは限らない。以下の説明では情報処理装置の一例として画像形成装置を用いて説明を行うがこれに限らない。
【０００９】
（実施例１）

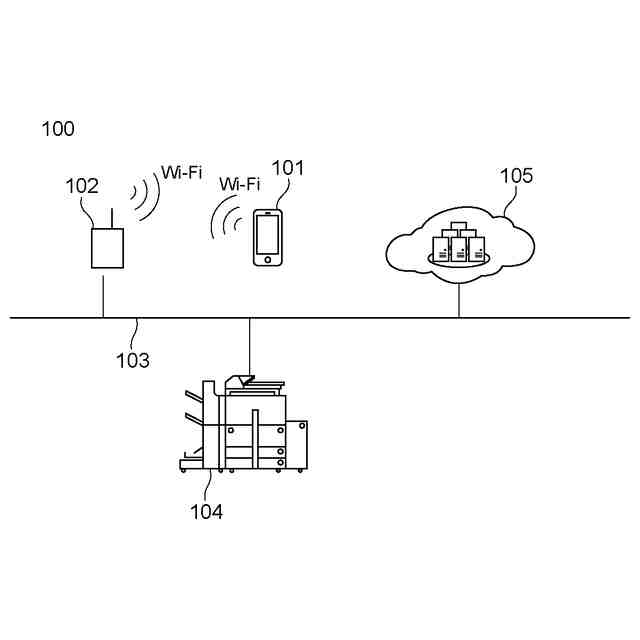

図１は、本実施例に係る情報処理システム構成示す図である。情報処理システム１００は、データ処理装置１０１、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）ターミナル１０２、画像形成装置１０４、及びクラウドサーバー１０５で構成され、それらはネットワーク１０３を介して接続される。
【００１０】
データ処理装置１０１は、スマートフォンなどのモバイル端末であり、小型端末用のオペレーティングシステムや、通話、データ通信を制御するプログラムが動作していても構わない。もしくは、音声制御や位置検出制御、携帯電話データ通信等を備えないパーソナルコンピューター（ＰＣ）であっても構わない。また、データ処理装置１０１は、無線ＬＡＮターミナル１０２によりネットワーク１０３に接続している。無線ＬＡＮターミナル１０２は、一般的なネットワーク・ルーター機能を有した無線ＬＡＮの親機であって、家庭内や事務所などの中で無線ＬＡＮを提供している。画像形成装置１０４は、プリンタ機能、コピー機能、スキャナ機能、ファクス送信機能等各種ジョブ実行機能を備えるデジタル複合機である。ユーザは、データ処理装置１０１を操作することで、画像形成装置１０４に対しジョブ実行を指示し、画像形成装置１０４の各種機能を実行することができる。クラウドサーバー１０５は、ネットワーク１０３を介して、データ処理装置１０１や画像形成装置１０４で利用されるデータの管理や、各種機能の拡張処理等を行う。なお、本実施例では、画像形成装置１０４やクラウドサーバー１０５はネットワーク１０３と有線接続する形態となっているが、データ処理装置１０１と同様に無線ＬＡＮターミナル１０２を利用して無線接続してもよい。さらに、データ処理装置１０１及び画像形成装置１０４は、ＮＦＣ（ＮｅａｒＦｉｅｌｄＣｏｍｍｕｎｉｃａｔｉｏｎ）やＢＬＥ（ＢｌｕｅｔｏｏｔｈＬｏｗＥｎｅｒｇｙ）等の無線信号を介して近距離無線通信が可能である。画像形成装置１０４は後述するＮＦＣ通信部やＢＬＥ通信部に画像形成装置１０４と無線ＬＡＮ接続するための情報（ＩＰアドレスやＭＡＣアドレス等）を持ち、データ処理装置１０１が近距離無線通信で接続情報を取得する。そして、取得した情報に基づいてデータ処理装置１０１と画像形成装置１０４の通信を開始する。
（【００１１】以降は省略されています）
