公開番号2025105493
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2024211539
出願日2024-12-04
発明の名称透明表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人園田・小林弁理士法人
主分類G09F 9/302 20060101AFI20250703BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】本明細書は、透過部の透過度を向上させながら暗点が発生した副画素の認知性を最小化し、全体的な電力消耗を減少させ、回折現象による視認性の低下を防止することができる透明表示装置を提供する。

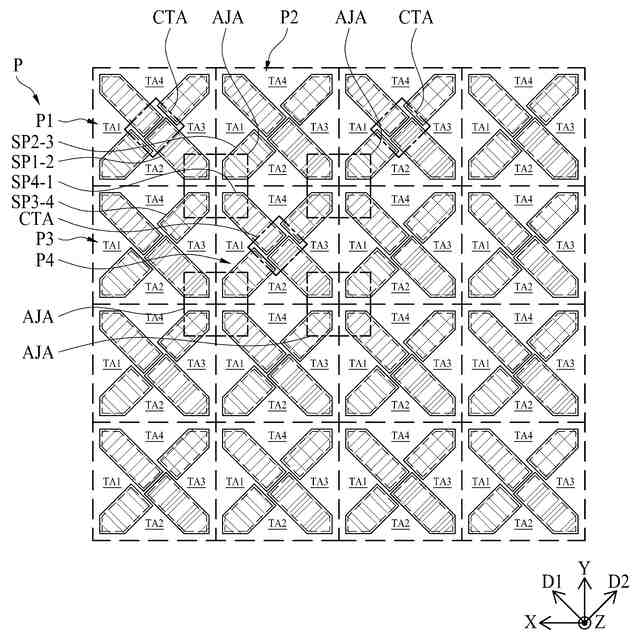

【解決手段】本明細書の一実施例による透明表示装置は、基板上に配置され、複数の第1副画素と複数の透過部の各々を有する第1画素、第1画素に隣接して配置され、複数の第2副画素と複数の透過部の各々を有する第2画素、および第1画素および第2画素に隣接して配置され、複数の第3副画素と複数の透過部の各々を有する第3画素を含み、複数の第1副画素のうちの1つの第1副画素、複数の第2副画素のうちの1つの第2副画素、および複数の第3副画素のうちの1つの第3副画素は、互いに隣接して配置するように具備される。
【選択図】図2
特許請求の範囲【請求項１】
基板上に配置され、複数の第１副画素と複数の透過部とを有する第１画素、
前記第１画素に隣接して配置され、複数の第２副画素と複数の透過部とを有する第２画素、および
前記第１画素および前記第２画素に隣接して配置され、複数の第３副画素と複数の透過部とを有する第３画素を含み、
前記複数の第１副画素のうちの１つの第１副画素、前記複数の第２副画素のうちの１つの第２副画素、および前記複数の第３副画素のうちの１つの第３副画素が、互いに隣接して配置された、透明表示装置。
続きを表示（約 1,300 文字）【請求項２】
前記１つの第１副画素、前記１つの第２副画素、および前記１つの第３副画素が、互いに異なる色の光を発する、請求項１に記載の透明表示装置。
【請求項３】

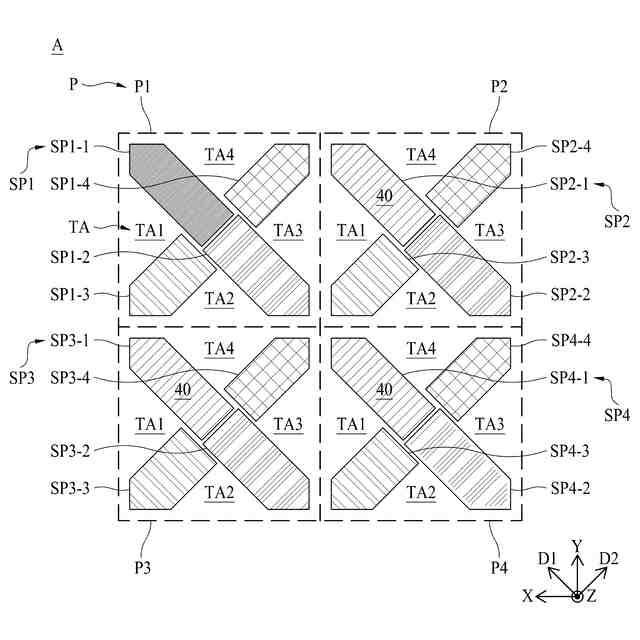

前記複数の第１副画素が、
第１方向に配置された第１赤色副画素、
前記第１赤色副画素に隣接し、前記第１方向に配置された第１緑色副画素、
前記第１赤色副画素の一側および前記第１緑色副画素の一側の各々に部分的に隣接し、第２方向に配置された第１青色副画素、および
前記第１赤色副画素の他側および前記第１緑色副画素の他側と部分的に隣接し、前記第２方向に配置された第１白色副画素を含む、請求項１に記載の透明表示装置。
【請求項４】
前記複数の第１副画素、前記複数の第２副画素、および前記複数の第３副画素の各副画素の一側の端が、突出形態で具備され、
前記複数の第１副画素、前記複数の第２副画素、および前記複数の第３副画素の各副画素の他側の端は、前記一側の端とは異なる形態で具備された、請求項１に記載の透明表示装置。
【請求項５】
前記一側の端が、他の画素の副画素に隣接した部分であり、
前記他側の端は、同一画素の他の副画素に隣接した部分である、請求項４に記載の透明表示装置。
【請求項６】
前記透明表示装置は、前記第１赤色副画素、前記第１青色副画素、前記第１緑色副画素、および前記第１白色副画素が互いに隣接して配置されるセンター領域をさらに含む、請求項３に記載の透明表示装置。
【請求項７】

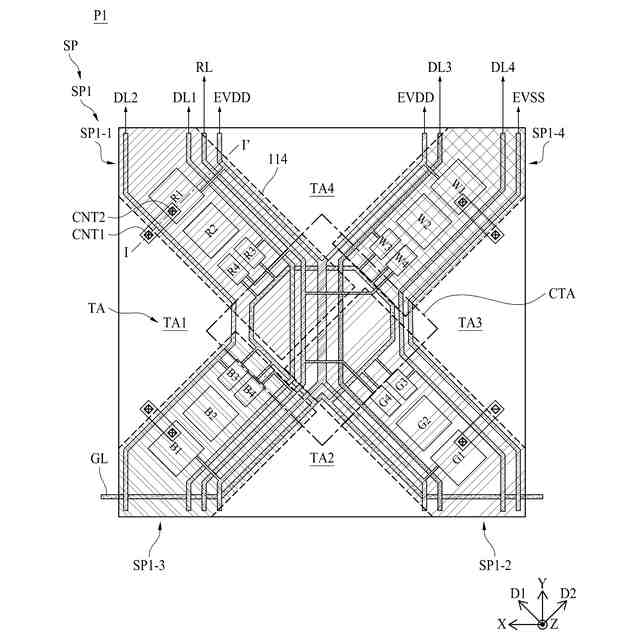

前記第１画素の前記複数の透過部が、
前記第１赤色副画素と前記第１青色副画素の間に配置された第１透過部、
前記第１青色副画素と前記第１緑色副画素の間に配置された第２透過部、
前記第１緑色副画素と前記第１白色副画素の間に配置された第３透過部、および
前記第１白色副画素と前記第１赤色副画素の間に配置された第４透過部を含み、
前記第１透過部、前記第２透過部、前記第３透過部、および前記第４透過部の各々は、三角形態である、請求項６に記載の透明表示装置。
【請求項８】
前記第１透過部が、前記センター領域を基準として前記第３透過部と対称な形態を有し、
前記第２透過部は、前記センター領域を基準として前記第４透過部と対称な形態を有する、請求項７に記載の透明表示装置。
【請求項９】
前記複数の第１副画素の各々に画素駆動電圧を印加するための画素電源ラインをさらに含み、
前記画素電源ラインが、部分的に前記センター領域に重畳し、かつ前記複数の第１副画素の各々と重畳する、請求項６に記載の透明表示装置。
【請求項１０】
前記画素電源ラインは、前記第１画素においてＸ字形態に配置されるように、前記センター領域において予め設定された方向に延びて、かつ前記第１赤色副画素、前記第１緑色副画素、前記第１青色副画素および前記第１白色副画素の各々内に延びて配置された、請求項９に記載の透明表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、透明表示装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
情報化社会が発展するにつれて、映像を表示するための表示装置に対する要求が多様な形で増加している。これにより、最近では液晶表示装置（LCD：Liquid Crystal Display）、プラズマ表示装置（PDP：Plasma Display Panel）、有機発光表示装置（OLED：Organic Light Emitting Display）、量子ドット発光表示装置（QLED：Quantum dot Light Emitting Display）のような多様な表示装置が活用されている。
【０００３】
近年、使用者が表示装置を透過して反対側に位置する事物または背景を見ることができる透明表示装置の研究が盛んに行われている。
【０００４】

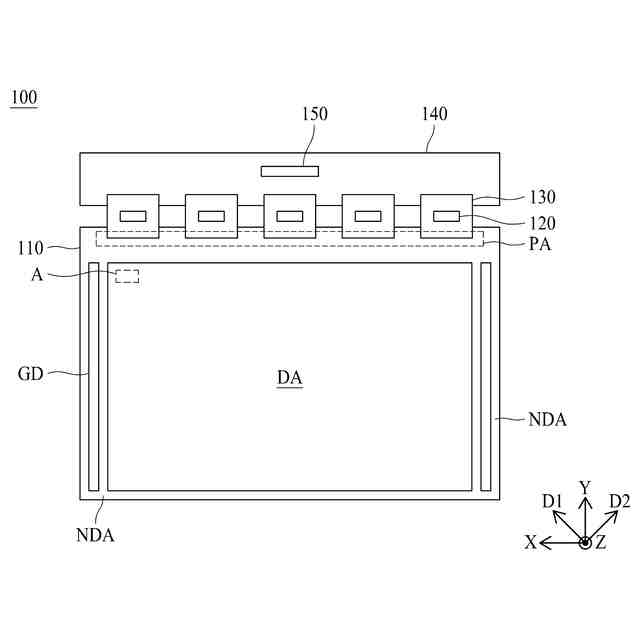

透明表示装置は、画像が表示される表示領域と非表示領域を含み、表示領域は、外部光を透過させることができる透過領域と発光領域を含むことができる。透明表示装置は、透過領域を介して表示領域において高い光透過率を有することができる。
【０００５】
一方、透明表示装置は、表示領域に１つの副画素が複数に分割され、分割された副画素は、薄膜トランジスタにリペア配線を介して互いに連結する。そして、分割された副画素のうちのいずれか１つの副画素に暗点が発生すると、暗点が発生した副画素に連結したリペア配線をカットして残りの副画素を正常に駆動させることができる。ここで、透明表示装置は、分割された副画素を連結するリペア配線が透過領域に配置されるため、透過領域の透過度が低くなるという問題がある。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本明細書は、透過部の透過度を向上させることができる透明表示装置を提供することを技術的課題とする。
【０００７】
また、本明細書は、暗点が発生した副画素の認知性を最小限に抑えることができる透明表示装置を提供することを他の技術的課題とする。
【０００８】
また、本明細書は、全体的な消費電力を低減することができる透明表示装置を提供することを他の技術的課題とする。
【０００９】
また、本明細書は、回折現象による視認性の低下を防止することができる透明表示装置を提供することをまた他の技術的課題とする。
【課題を解決するための手段】
【００１０】
本明細書の一実施例による透明表示装置は、基板上に配置され複数の第１副画素と複数の透過部を有する第１画素、第１画素に隣接して配置され複数の第２部画素と複数の透過部を有する第２画素、および第１画素および第２画素と隣接して配置され複数の第３副画素と複数の透過部を有する第３画素を含み、複数の第１部分画素のうちの１つの第１副画素、複数の第２副画素のうちの１つの第２副画素、および複数の第３副画素のうちの１つの第３副画素は、互いに隣接して配置されるように具備される。
（【００１１】以降は省略されています）
