公開番号2025105423
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2024135539
出願日2024-08-15
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人園田・小林弁理士法人
主分類G09G 3/3233 20160101AFI20250703BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】広視野角でコンテンツを提供する第1領域と広視野角または狭視野角でコンテンツを提供する第2領域との間の境界が視認される問題を最小化できる表示装置を提供する。

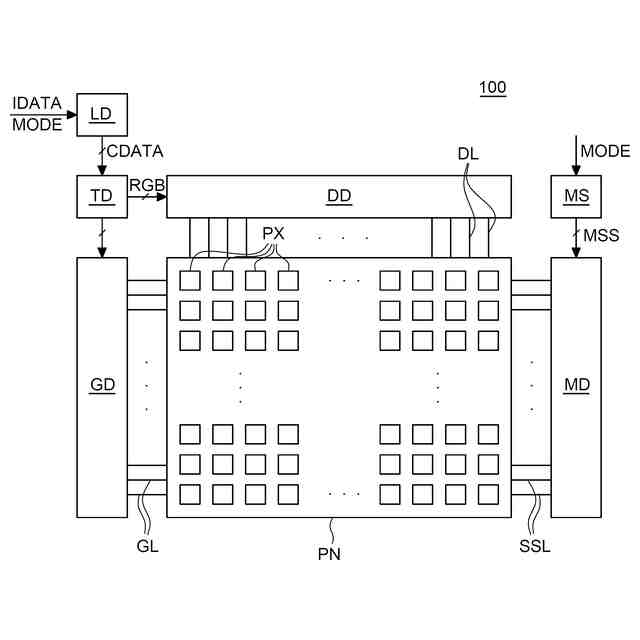

【解決手段】表示装置100が表示パネルPNの全体領域が広視野モードに制御される第1モードで、輝度コントローラLDは、表示パネルPNの少なくとも一部の領域、例えば、第1領域の輝度を制御するための補正映像データCDATAを生成し、また、表示装置100が表示パネルPNの少なくとも一部の領域、例えば、第1領域が広視野モードに制御され、他の一部の領域、例えば、第2領域が狭視野モードに制御される第2モードで、輝度コントローラLDは、表示パネルPNの全体領域の輝度が入力映像データIDATAに対応するように制御するための補正映像データCDATAを生成する。
【選択図】図2
特許請求の範囲【請求項１】
複数の第１画素を含む第１領域と、第１方向と反対方向で前記第１領域と隣接し、複数の第２画素を含む第２領域とに区画される表示パネル；並びに
前記第１領域の輝度を制御する輝度コントローラを含み、

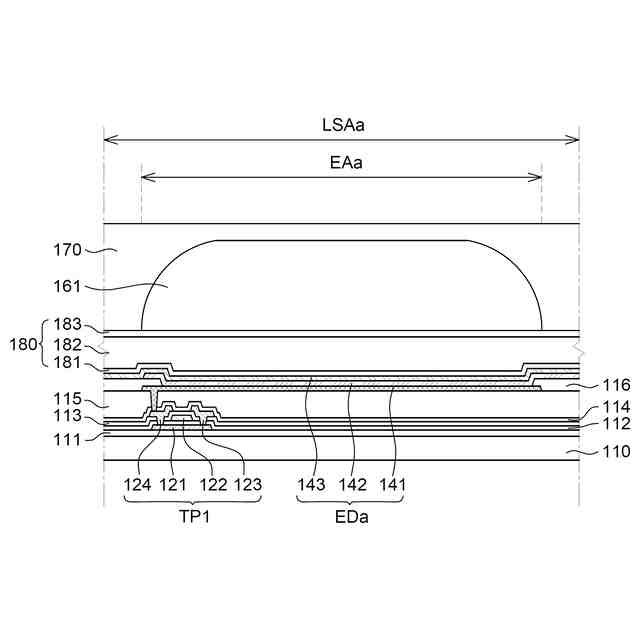

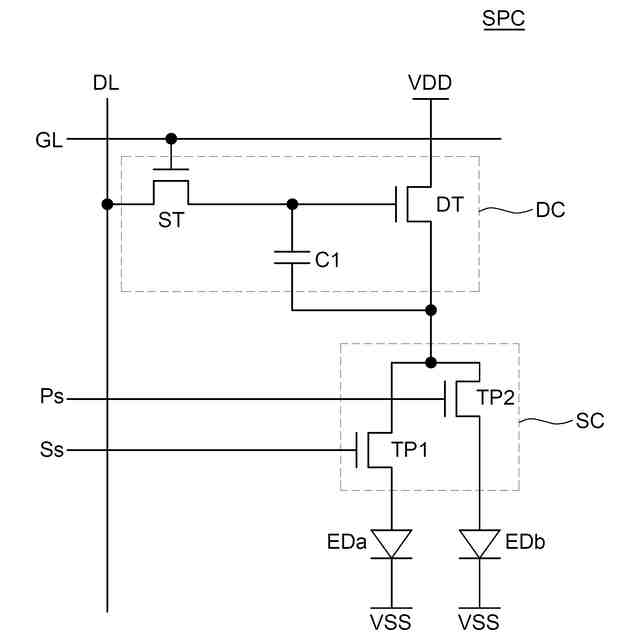

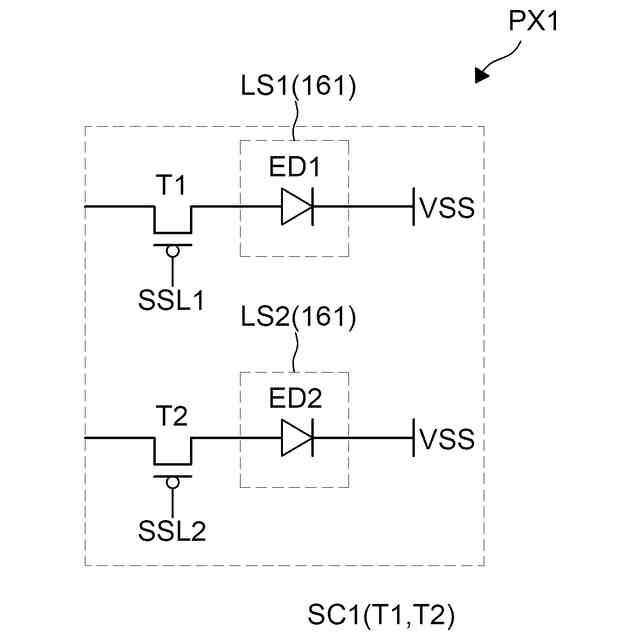

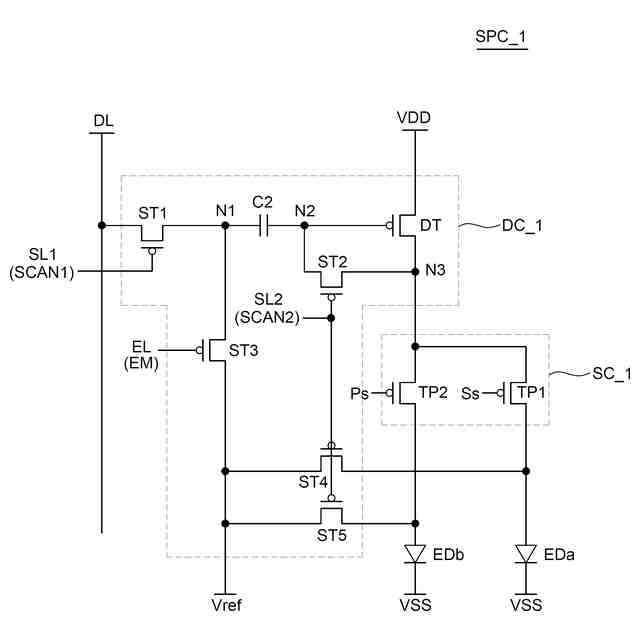

前記複数の第１画素のそれぞれは、第１光学領域に配置される第１発光素子、第２光学領域に配置される第２発光素子、前記第１光学領域に配置され、前記第１発光素子から生成された光を第１視野角で放出させる第１光学部材、及び前記第２光学領域に配置され、前記第２発光素子から生成された光を前記第１視野角で放出させる第２光学部材を含み、

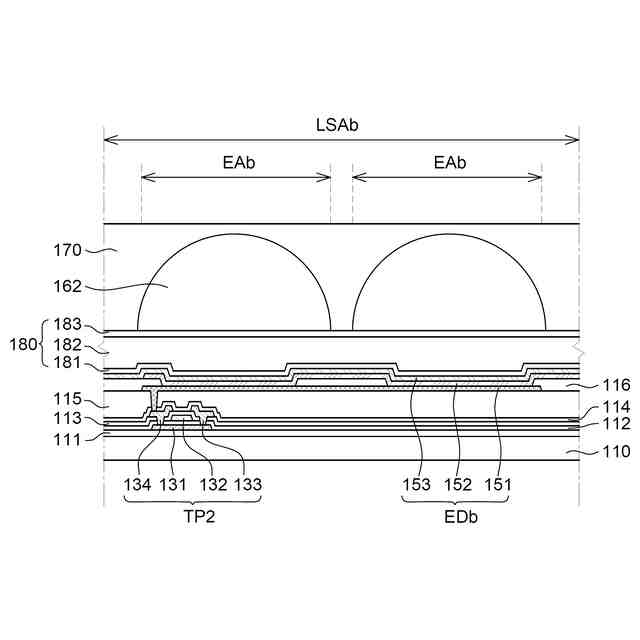

前記複数の第２画素のそれぞれは、第３光学領域に配置される第３発光素子、第４光学領域に配置される第４発光素子、前記第３光学領域に配置され、前記第３発光素子から生成された光を前記第１視野角で放出させる第３光学部材、及び前記第４光学領域に配置される前記第４発光素子から生成された光を前記第１視野角より低い第２視野角で放出させる第４光学部材を含み、
前記輝度コントローラは、前記第１領域に配置される前記複数の第１画素のそれぞれに含まれる前記第２光学領域の輝度を制御する、表示装置。
続きを表示（約 1,100 文字）【請求項２】

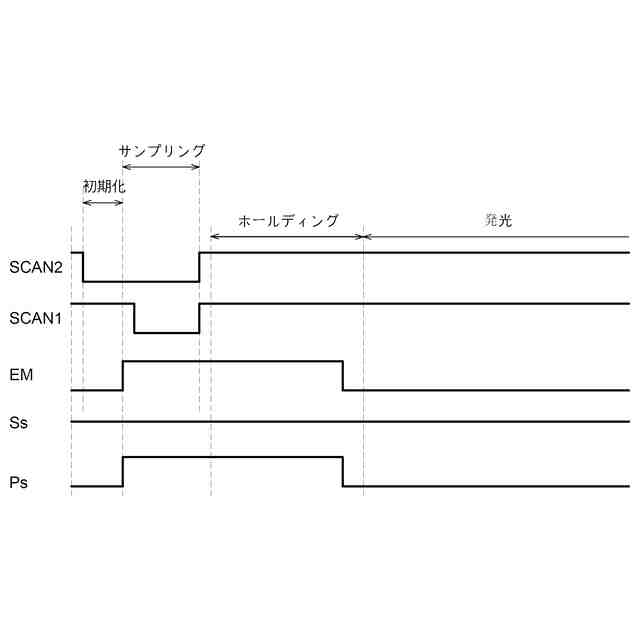

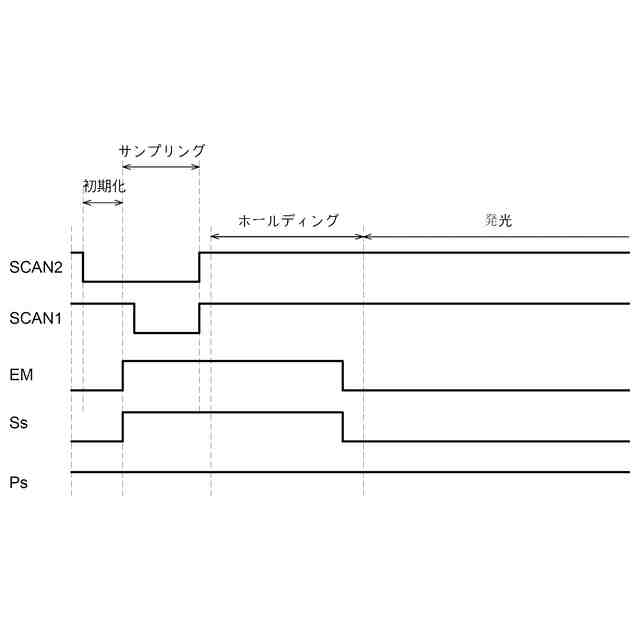

第１モードで、前記第１発光素子、前記第２発光素子及び前記第３発光素子が発光し、前記第４発光素子は非発光であり、
前記第１モードと異なる第２モードで、前記第１発光素子、前記第２発光素子及び前記第４発光素子が発光し、前記第３発光素子は非発光である、請求項１に記載の表示装置。
【請求項３】
前記第１モード及び前記第２モードそれぞれで、前記第２領域に配置される前記複数の第２画素のそれぞれが基準輝度で発光する、請求項２に記載の表示装置。
【請求項４】
前記第１モードで、前記第１領域に配置される前記複数の第１画素のそれぞれに含まれる前記第２光学領域の輝度は、前記第１方向へ行くほど増加する、請求項３に記載の表示装置。
【請求項５】
前記第１モードで、前記第１領域に配置される前記複数の第１画素のそれぞれに含まれる前記第２光学領域の輝度が、前記基準輝度以下である、請求項４に記載の表示装置。
【請求項６】
前記第１モードで、前記第１領域に配置される前記複数の第１画素のうち前記第１領域及び前記第２領域の境界と最も隣接した列に配置される前記複数の第１画素のそれぞれに含まれる前記第２光学領域の輝度は、ブラック映像に対応する、請求項５に記載の表示装置。
【請求項７】
前記輝度コントローラは、前記第１領域に配置される前記複数の第１画素のそれぞれに含まれる前記第１光学領域の輝度をさらに制御し、
前記第１モードで、前記第１領域に配置される前記複数の第１画素のそれぞれに含まれる前記第１光学領域の輝度及び前記第２光学領域の輝度は、それぞれ前記第１方向へ行くほど増加する、請求項３に記載の表示装置。
【請求項８】
前記第１モードで、前記第１領域に配置される前記複数の第１画素のそれぞれに含まれる前記第１光学領域の輝度及び前記第２光学領域の輝度は、それぞれ前記基準輝度以下である、請求項７に記載の表示装置。
【請求項９】
前記第１モードで、前記第１領域に配置される前記複数の第１画素のうち前記第１領域及び前記第２領域の境界と最も隣接した列に配置される前記複数の第１画素のそれぞれに含まれる前記第１光学領域の輝度及び前記第２光学領域の輝度は、前記基準輝度の半分に対応する、請求項８に記載の表示装置。
【請求項１０】
前記第１領域は、前記第２領域と前記第１方向に隣接した第３領域、及び前記第１方向で前記第３領域と隣接した第４領域を含む、請求項３に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、表示装置に関し、より詳細には、視野角制御が可能な表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
現代社会の技術が発展するにつれ、表示装置は、ユーザに情報を提供するために多様に利用されている。表示装置は、単に視覚的情報を一方向に伝達する電光板に含まれることもあれば、ユーザの入力を確認し、確認された入力に対応して情報を提供するより高い技術を要求する多様な電子装置にも含まれる。
【０００３】

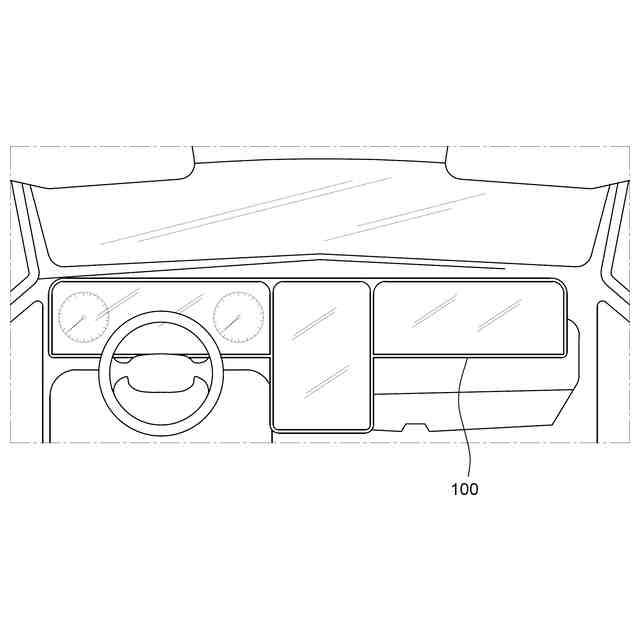

例えば、表示装置は、車両に含まれて車両の運行者と同乗者に多様な情報を提供することができる。ただし、車両の表示装置は、車両の運行に妨害されないように適切にコンテンツを表示する必要がある。例えば、表示装置は、車両の運行中には運転への集中度を低下させ得るコンテンツの表示を制限する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書が解決しようとする課題は、広視野角でコンテンツを提供する第１領域と広視野角または狭視野角でコンテンツを提供する第２領域との間の境界が視認される問題を最小化できる表示装置を提供することである。
【０００５】
本発明の課題は、以上において言及した課題に制限されず、言及されていないまた他の課題は、下記の記載から当業者に明確に理解され得るだろう。
【課題を解決するための手段】
【０００６】
本明細書の一実施例に係る表示装置は、複数の第１画素を含む第１領域、及び第１領域と第１方向の反対方向に隣接し、複数の第２画素を含む第２領域に区画される表示パネル、並びに第１領域の輝度を制御する輝度コントローラを含むことができる。複数の第１画素それぞれは、第１光学領域上に配置される第１発光素子、第２光学領域上に配置される第２発光素子、第１光学領域上に配置され、第１発光素子から生成された光を第１視野角で放出させる第１光学部材、及び第２光学領域上に配置され、第２発光素子から生成された光を第１視野角で放出させる第２光学部材を含み、複数の第２画素それぞれは、第３光学領域上に配置される第３発光素子、第４光学領域上に配置される第４発光素子、第３光学領域上に配置され、第３発光素子から生成された光を第１視野角で放出させる第３光学部材、及び第４光学領域上に配置される第４発光素子から生成された光を第１視野角より低い第２視野角で放出させる第４光学部材を含むことができる。輝度コントローラは、第１領域上に配置される複数の第１画素それぞれに含まれる第２光学領域の輝度を制御することができる。
【０００７】
その他の実施例の具体的な事項は、詳細な説明及び図面に含まれている。
【０００８】
本明細書は、駆動モードによって広視野角でコンテンツを提供する第１モードで第１領域と第２領域との間の境界から遠くなるほど第１領域の輝度が増加するように表示パネルの輝度を制御することができる。
【０００９】
本明細書は、第１領域中、第１領域と第２領域との間の境界に隣接した領域の輝度を第２領域の輝度と実質的に同一または類似した値を有するように制御することができるので、第１領域と第２領域との間の境界が視認される問題が改善され得る。
【００１０】
本発明に係る効果は、以上において例示された内容により制限されず、さらに多様な効果が本発明に含まれている。
【図面の簡単な説明】
（【００１１】以降は省略されています）
