特許ウォッチ

公開番号2025103954
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221721
出願日2023-12-27
発明の名称携帯用バンドソー
出願人株式会社マキタ
代理人弁理士法人酒井国際特許事務所
主分類B23D 53/12 20060101AFI20250702BHJP(工作機械;他に分類されない金属加工)
要約【課題】切断対象を所望の形状に切断すること。
【解決手段】携帯用バンドソーは、第1鋸車と、第1鋸車よりも前方に配置される第2鋸車と、第1鋸車及び第2鋸車の少なくとも一方を回転させるモータと、第1鋸車、第2鋸車、及びモータのそれぞれを支持し、凹部を有する本体部と、第1鋸車及び第2鋸車のそれぞれに掛けられ、凹部において切断対象を切断する帯鋸刃と、切断対象を支持するガイドプレートと、を備える。ガイドプレートは、切断対象の上面に当接する上面当接部を有する。ガイドプレートは、上面当接部が切断対象の上面に当接された状態で、凹部の外側から内側に移動するように、揺動支軸を中心に本体部に揺動可能に支持される。
【選択図】図1
特許請求の範囲【請求項１】
第１鋸車と、
前記第１鋸車よりも前方に配置される第２鋸車と、
前記第１鋸車及び前記第２鋸車の少なくとも一方を回転させるモータと、
前記第１鋸車、前記第２鋸車、及び前記モータのそれぞれを支持し、凹部を有する本体部と、
前記第１鋸車及び前記第２鋸車のそれぞれに掛けられ、前記凹部において切断対象を切断する帯鋸刃と、
前記切断対象を支持するガイドプレートと、を備え、
前記ガイドプレートは、前記切断対象の上面に当接する上面当接部を有し、前記上面当接部が前記切断対象の上面に当接された状態で、前記凹部の外側から内側に移動するように、揺動支軸を中心に前記本体部に揺動可能に支持される、
携帯用バンドソー。
続きを表示（約 930 文字）【請求項２】
前記揺動支軸の軸心は、左右方向に延びる、
請求項１に記載の携帯用バンドソー。
【請求項３】
前記揺動支軸は、前記凹部と前記本体部の後端部との間の前記本体部に設けられる、
請求項１に記載の携帯用バンドソー。
【請求項４】
前記モータの回転軸に平行な方向を第１所定方向とし、
前記第１所定方向及び前後方向のそれぞれに直交する方向を第２所定方向とした場合、
前記揺動支軸は、前記第２所定方向において前記本体部の中心よりも前記帯鋸刃の開放部に近い前記本体部の側面に設けられる、
請求項３に記載の携帯用バンドソー。
【請求項５】
前記揺動支軸は、前記凹部よりも後方側に設けられ、
前記帯鋸刃は、前記凹部において前方側から後方側に走行し、
前記ガイドプレートは、前記切断対象の後面に当接する後面当接部を有する、
請求項１に記載の携帯用バンドソー。
【請求項６】
前記ガイドプレートは、前記上面当接部の後端部と前記後面当接部の上端部とを繋ぐ曲折部を有する、
請求項５に記載の携帯用バンドソー。
【請求項７】
前記上面当接部と前記後面当接部とがなす角度は、８０度以上１００度以下である、
請求項６に記載の携帯用バンドソー。
【請求項８】
前記ガイドプレートに固定される揺動プレートを備え、
前記揺動プレートが前記揺動支軸を中心に前記本体部に揺動可能に支持され、
前記揺動プレートに円弧状のガイド孔が設けられ、
前記ガイド孔に挿入され、前記本体部に固定されるガイド軸を備える、
請求項１に記載の携帯用バンドソー。
【請求項９】
前記上面当接部は、前記帯鋸刃の右方側及び左方側のそれぞれに配置される、
請求項１に記載の携帯用バンドソー。
【請求項１０】
前記後面当接部は、前記帯鋸刃の右方側及び左方側のそれぞれに配置される、
請求項５に記載の携帯用バンドソー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、携帯用バンドソーに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
携帯用バンドソーに係る技術分野において、特許文献１に開示されているような携帯型バンドソーが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１３８２７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
携帯用バンドソーは、切断対象を支持するストッパプレート機構と、切断対象を切断する帯鋸刃とを備える。切断対象を適正に支持することができないと、切断対象を所望の形状に切断することが困難となる。例えば切断対象がパイプである場合、パイプを適正に支持することができないと、パイプの切断面がパイプの中心軸に対して傾斜してしまう可能性がある。
【０００５】
本明細書で開示する技術は、切断対象を所望の形状に切断することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、携帯用バンドソーを開示する。携帯用バンドソーは、第１鋸車と、第１鋸車よりも前方に配置される第２鋸車と、第１鋸車及び第２鋸車の少なくとも一方を回転させるモータと、第１鋸車、第２鋸車、及びモータのそれぞれを支持し、凹部を有する本体部と、第１鋸車及び第２鋸車のそれぞれに掛けられ、凹部において切断対象を切断する帯鋸刃と、切断対象を支持するガイドプレートと、を備えてもよい。ガイドプレートは、切断対象の上面に当接する上面当接部を有してもよい。ガイドプレートは、上面当接部が切断対象の上面に当接された状態で、凹部の外側から内側に移動するように、揺動支軸を中心に本体部に揺動可能に支持されてもよい。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、切断対象を所望の形状に切断することができる。
【図面の簡単な説明】
【０００８】

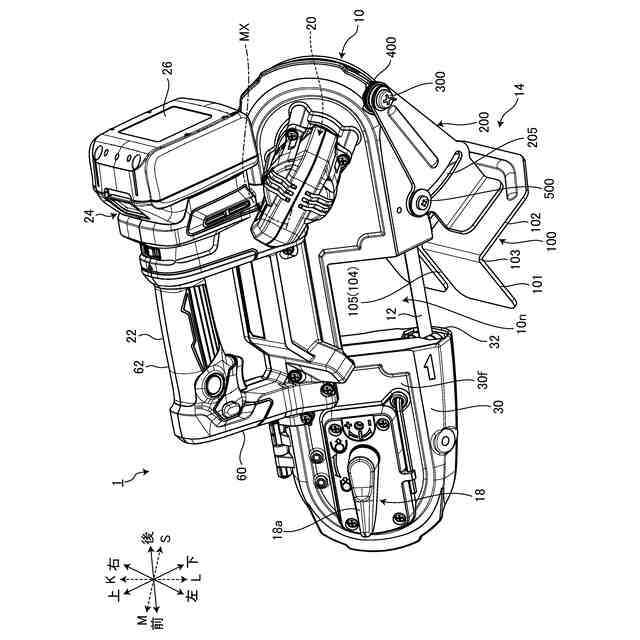

図１は、実施形態に係る携帯用バンドソーを示す斜視図である。

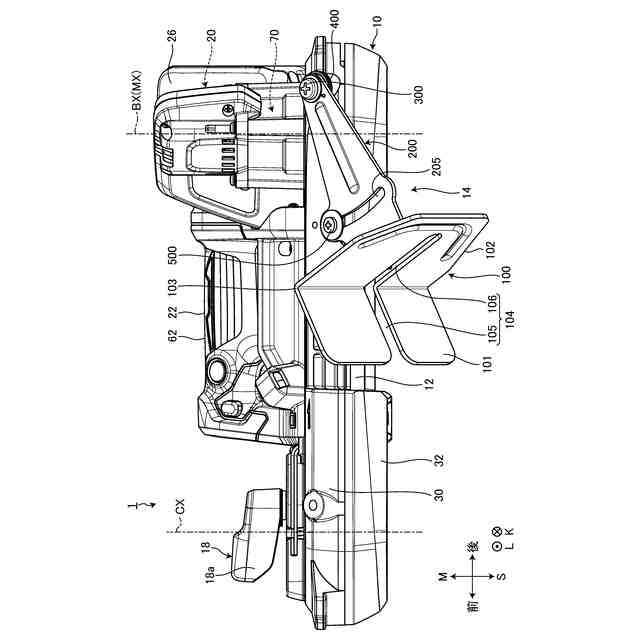

図２は、実施形態に係る携帯用バンドソーをＭ方側から見た図である。

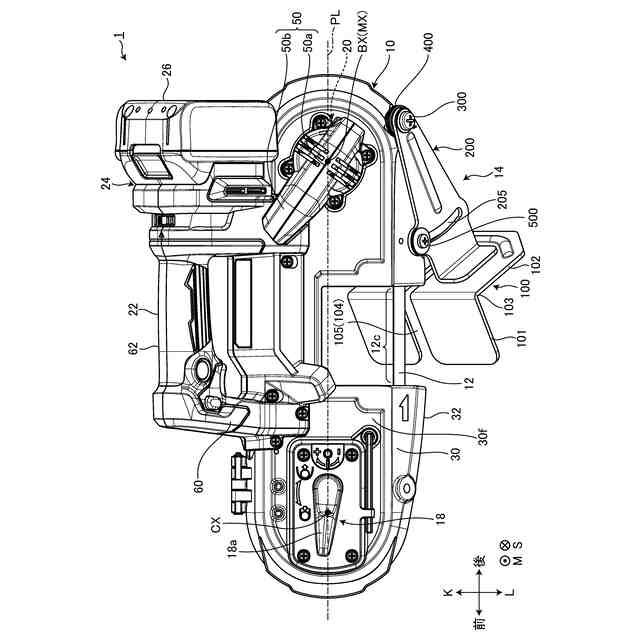

図３は、実施形態に係る携帯用バンドソーをＬ方側から見た図である。

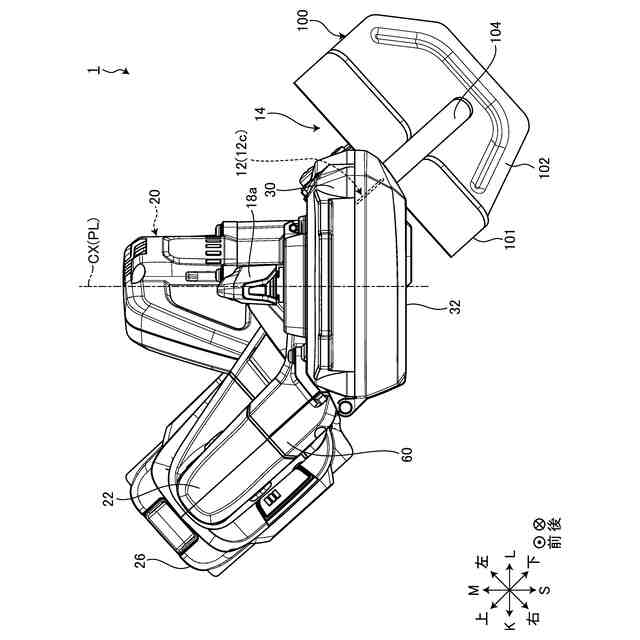

図４は、実施形態に係る携帯用バンドソーを前方側から見た図である。

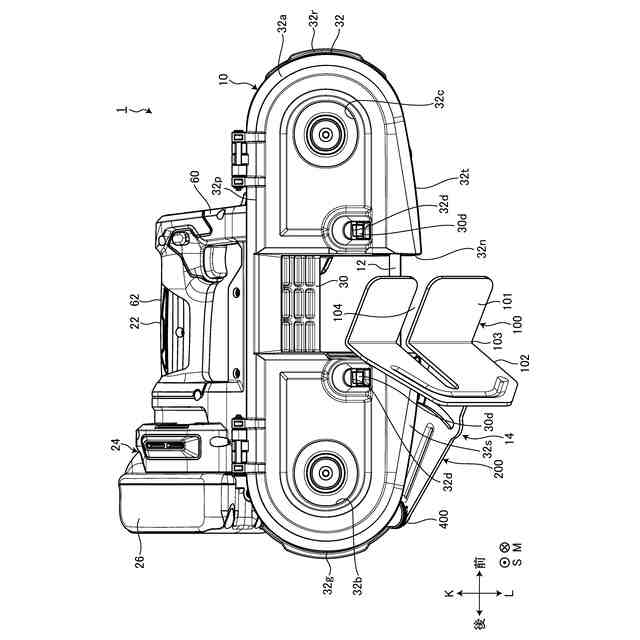

図５は、実施形態に係る携帯報ハンドソーをＳ方側から見た図である。

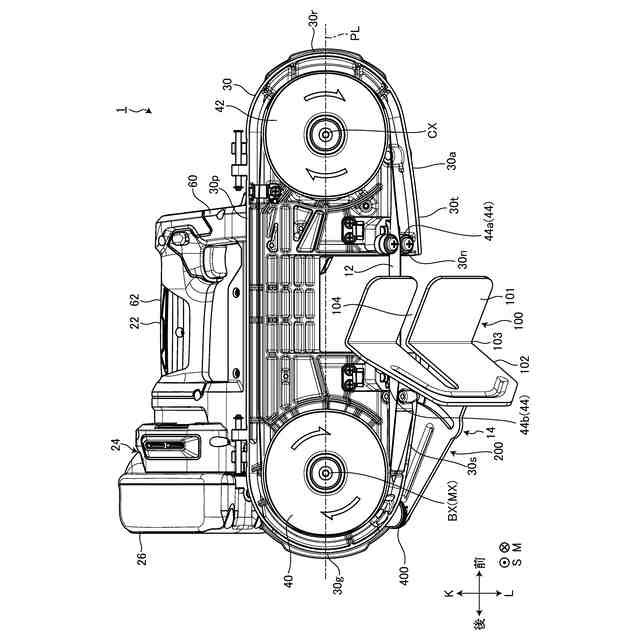

図６は、実施形態に係る携帯用バンドソーをＳ方側から見た図である。

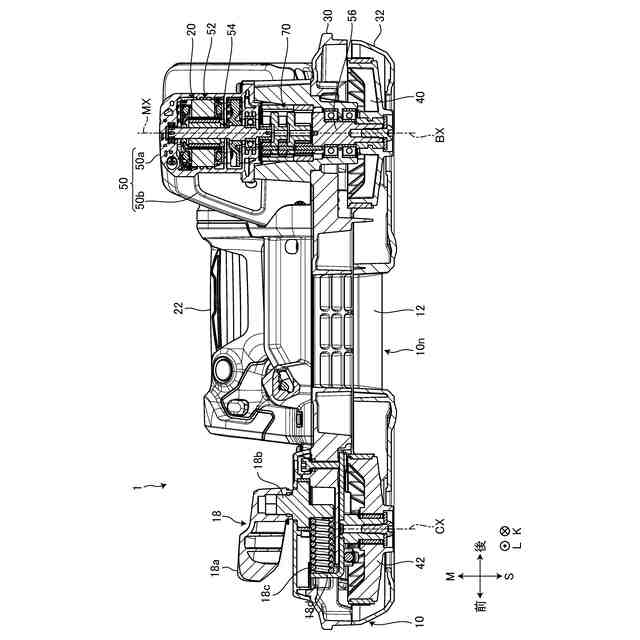

図７は、実施形態に係る携帯用バンドソーをＬ方側から見た断面図である。

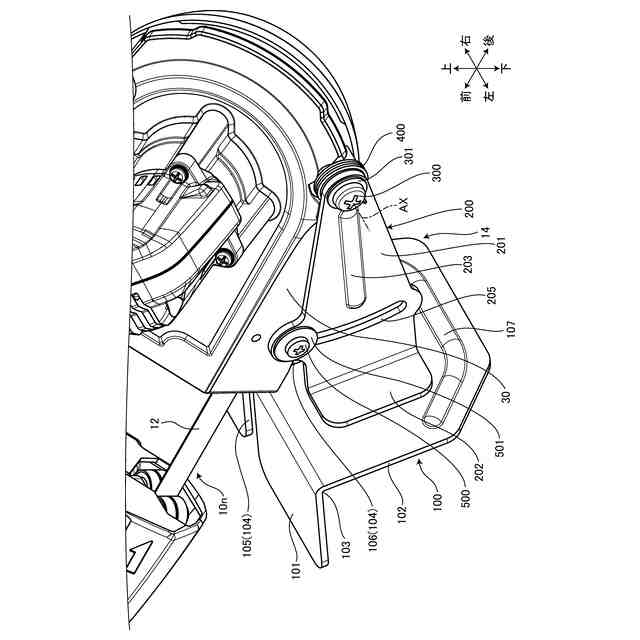

図８は、実施形態に係るガイド機構を後方側から見た図である。
図９は、実施形態に係るガイド機構を示す分解図である。
図１０は、実施形態に係る切断前の切断対象を支持するガイド機構を左方側から見た図である。
図１１は、実施形態に係る携帯用バンドソーの動作を示す図である。
図１２は、実施形態に係る切断後の切断対象を支持するガイド機構を左方側から見た図である。
【発明を実施するための形態】
【０００９】
１つ又はそれ以上の実施形態において、携帯用バンドソーは、第１鋸車と、第１鋸車よりも前方に配置される第２鋸車と、第１鋸車及び第２鋸車の少なくとも一方を回転させるモータと、第１鋸車、第２鋸車、及びモータのそれぞれを支持し、凹部を有する本体部と、第１鋸車及び第２鋸車のそれぞれに掛けられ、凹部において切断対象を切断する帯鋸刃と、切断対象を支持するガイドプレートと、を備えてもよい。ガイドプレートは、切断対象の上面に当接する上面当接部を有してもよい。ガイドプレートは、上面当接部が切断対象の上面に当接された状態で、凹部の外側から内側に移動するように、揺動支軸を中心に本体部に揺動可能に支持されてもよい。
【００１０】
上記の構成では、ガイドプレートが切断対象の上面に当接する上面当接部を有するので、切断対象が左右方向に傾斜することが抑制される。携帯用バンドソーは、切断対象の傾斜が抑制された状態で、切断対象を所望の形状に切断することができる。例えば切断対象がパイプである場合、携帯用バンドソーは、パイプの切断面がパイプの中心軸に直交するようにパイプを切断することができる。また、ガイドプレートが揺動するので、使用者は、本体部を操作し易い。
（【００１１】以降は省略されています）
