公開番号2025103681
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221240
出願日2023-12-27
発明の名称巻回コアとその製造方法、および磁性部品
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 27/25 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】インダクタンスが高くコアロスが低い磁気コア及びその製造方法並びに磁性部品を提供する。

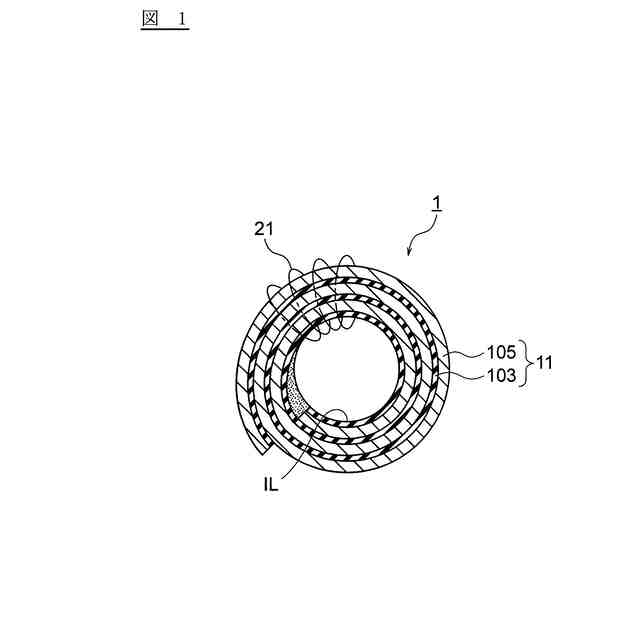

【解決手段】軟磁性薄帯105が巻き回されてなる巻回部11を有する巻回コア1であって、巻回部が、軟磁性薄帯の主面に接する接着層103を含む。軟磁性薄帯が、クラックにより分離された小片を有する。クラック相互の間隔の平均を示す平均クラック間隔が0.015mm以上1.000mm以下であり、かつ、平均クラック間隔が巻回部の内周長の1/10以下である。
【選択図】図1
特許請求の範囲【請求項１】
軟磁性薄帯が巻き回されてなる巻回部を有する巻回コアであって、
前記巻回部が、前記軟磁性薄帯の主面に接する接着層を含み、

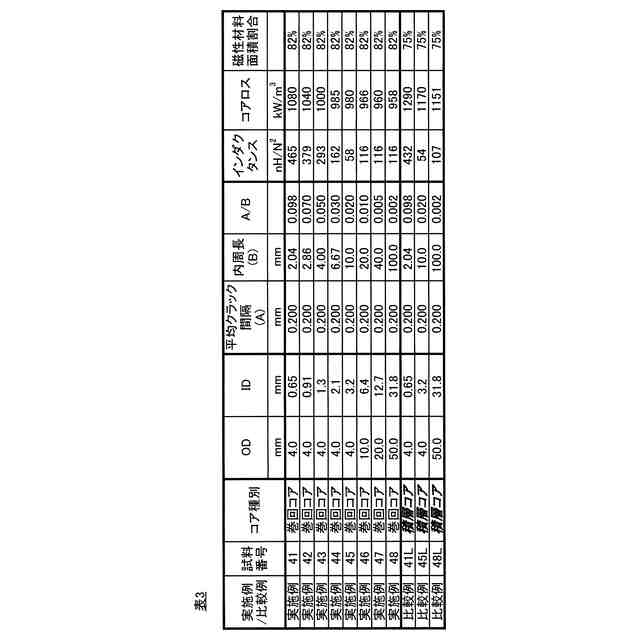

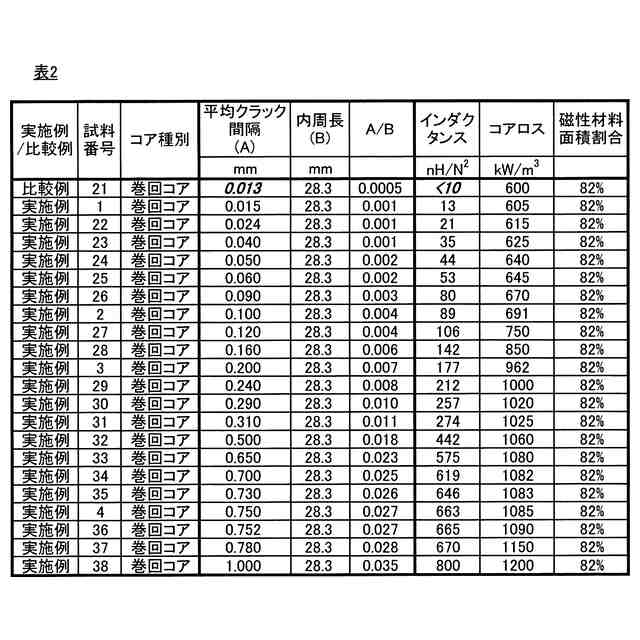

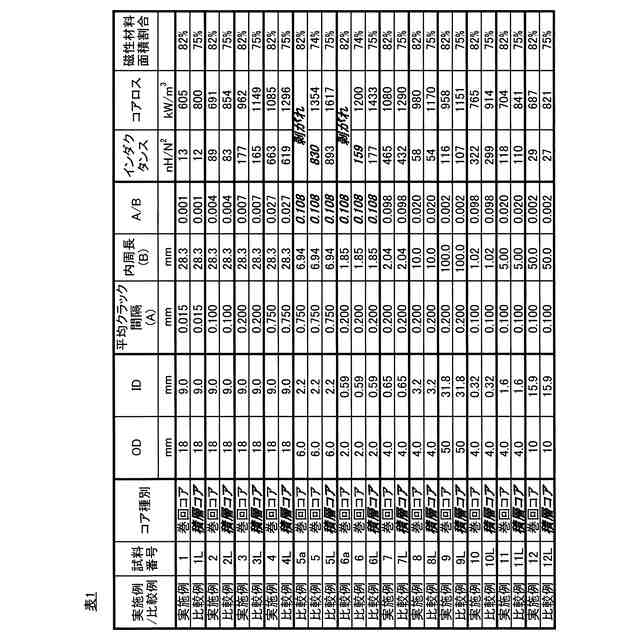

前記軟磁性薄帯が、クラックにより分離された小片を有し、前記クラック相互の間隔の平均を示す平均クラック間隔が０．０１５ｍｍ以上１．０００ｍｍ以下であり、かつ、前記平均クラック間隔が前記巻回部の内周長の１／１０以下である巻回コア。
続きを表示（約 440 文字）【請求項２】
前記軟磁性薄帯の巻回軸に垂直な断面において、前記巻回部における磁性材料の面積割合が７５％より大きく９７％未満である請求項１に記載の巻回コア。
【請求項３】

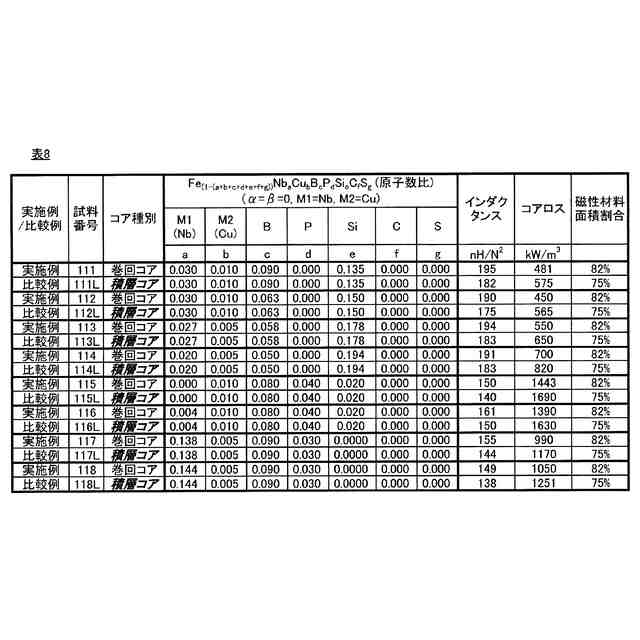

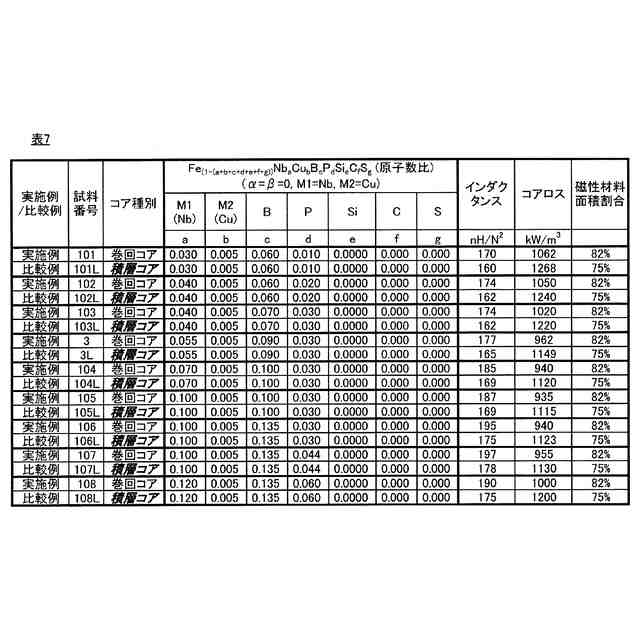

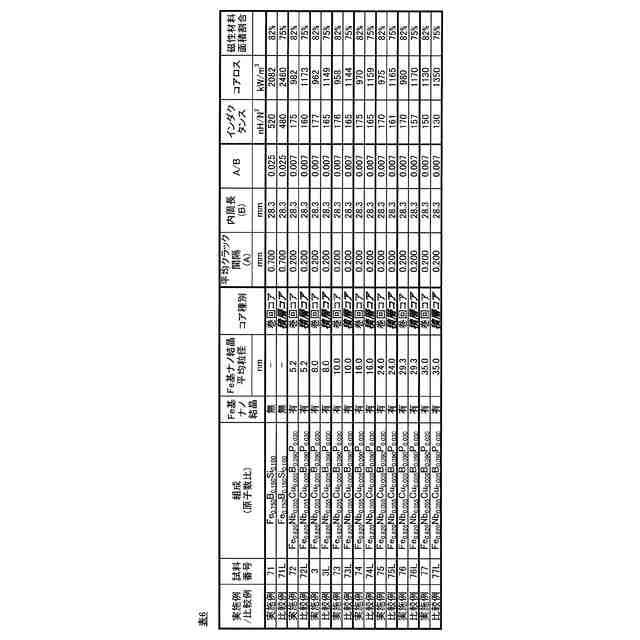

Ｆｅ基ナノ結晶からなる構造が前記軟磁性薄帯に観察され、
前記Ｆｅ基ナノ結晶の平均粒径が５～３０ｎｍである請求項１または２に記載の巻回コア。
【請求項４】
請求項１または２に記載の巻回コアと導体とを含む磁性部品。
【請求項５】
軟磁性薄帯の少なくとも一方の主面に接着層を形成する工程と、
前記接着層を形成した前記軟磁性薄帯を小片化処理する工程と、
前記小片化処理された前記軟磁性薄帯を巻回する工程と、を含む巻回コアの製造方法。
【請求項６】
支持シートの表面に前記接着層を形成し、前記接着層の表面に前記軟磁性薄帯を形成し、その後に前記支持シートの上で前記軟磁性薄帯を小片化処理する請求項５に記載の巻回コアの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻回コアとその製造方法、および磁性部品に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
近年では電源の大電力密度化が求められている。それに伴い、電源等に用いられる磁性部品、例えばチョークコイルの分野では、高いインダクタンスを有しコアロスが低い磁気コアが求められている。
【０００３】
軟磁性薄帯は高い軟磁気特性を持つ磁性材料として知られている。そして、小片化された軟磁性薄帯を積層した積層コアが知られている。
【０００４】
特許文献１には小片化された薄帯を用いた積層コアが開示されている。
【０００５】
しかし、積層コアの厚さを増やすためには積層数を増やす必要がある。積層数に応じて積層コアの製造コストが増加しやすくなる。積層コアを打ち抜く際には積層コアに応力が印加される。応力の印加による軟磁気特性の低下を避けることが困難である。積層コアでは軟磁性層間の剥がれを抑制するために十分に高い接着強度が必要となる。すなわち、軟磁性層間の接着層を厚くする必要がある。
【０００６】
積層コアは高いインダクタンスおよび低いコアロスを両立させることが難しく、軟磁気特性が高いにもかかわらず用途が限られていた。
【先行技術文献】
【特許文献】
【０００７】
特開２０１８－４９９２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、インダクタンスが高くコアロスが低い磁気コア等を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記の目的を達成するために、本発明の巻回コアは、軟磁性薄帯が巻き回されてなる巻回部を有する巻回コアであって、
前記巻回部が、前記軟磁性薄帯の主面に接する接着層を含み、
前記軟磁性薄帯が、クラックにより分離された小片を有し、前記クラック相互の間隔の平均を示す平均クラック間隔が０．０１５ｍｍ以上１．０００ｍｍ以下であり、かつ、前記平均クラック間隔が前記巻回部の内周長の１／１０以下である。
【００１０】

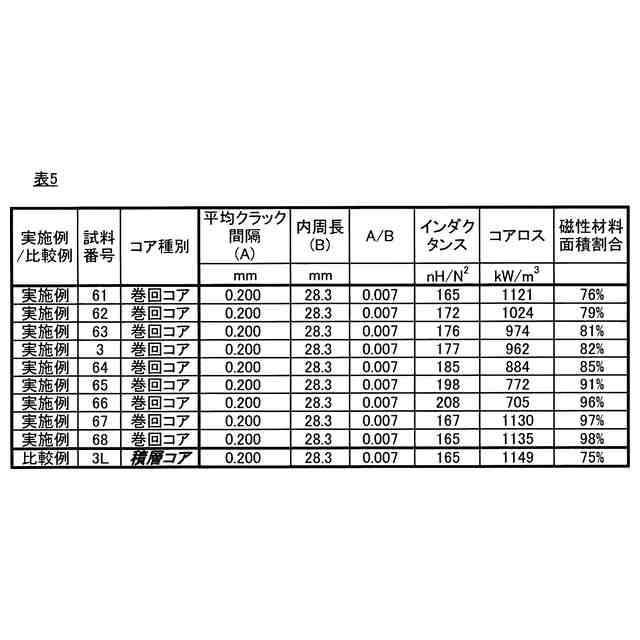

前記巻回コアは、前記軟磁性薄帯の巻回軸に垂直な断面において、前記巻回部における磁性材料の面積割合が７５％より大きく９７％未満であってもよい。
（【００１１】以降は省略されています）
