発明の名称洗濯機
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類D06F 39/02 20060101AFI20250702BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】管部や吐出部における液剤の残留を抑制できる洗濯機を提供する。
【解決手段】本開示に係る洗濯機は、洗濯槽と、給水装置と、洗濯槽に供給する液剤を貯蔵する液剤タンクと、給水装置から給水され、洗濯槽に流入する水が流れる管部と、液剤タンクに貯蔵された液剤を管部の内部流路に吐出する吐出部を有する液剤投入装置と、を備え、管部は、吐出部の下方において、内底面から上方に突出した突起部を有し、突起部は、上流側に、立ち上がった立ち上がり部を有する。
【選択図】図6
特許請求の範囲【請求項１】
洗濯槽と、
給水装置と、
前記洗濯槽に供給する液剤を貯蔵する液剤タンクと、
前記給水装置から給水され、前記洗濯槽に流入する水が流れる管部と、
前記液剤タンクに貯蔵された液剤を前記管部の内部流路に吐出する吐出部を有する液剤投入装置と、を備え、
前記管部は、前記吐出部の下方において、内底面から上方に突出した突起部を有し、
前記突起部は、上流側に、立ち上がった立ち上がり部を有する、洗濯機。
続きを表示（約 610 文字）【請求項２】
前記突起部は、前記立ち上がり部の下流に、前記吐出部と対向する上面を有し、
前記上面は、下流に向かって水平に対して下方に傾斜する、請求項１に記載の洗濯機。
【請求項３】
前記管部の内底面は、下流に向かって水平に対して下方に傾斜し、
前記上面の傾斜角度は、前記内底面の傾斜角度よりも大きい、請求項２に記載の洗濯機。
【請求項４】
水の流れ方向から見たときに、前記突起部は、前記管部の第１側壁との間で間隔を有する、請求項１に記載の洗濯機。
【請求項５】
水の流れ方向から見たときに、前記突起部は、前記第１側壁と対向する前記管部の第２側壁に隣接する、請求項４に記載の洗濯機。
【請求項６】
上下方向から見たときに、前記突起部の上流端部は、水の流れ方向と直交する方向に対して斜めに延びる、請求項１に記載の洗濯機。
【請求項７】
水の流れ方向から見たときに、前記吐出部は、前記管部から水平に突出した位置に配置され、
前記管部から突出した前記吐出部の下方から前記突起部に向けて液剤を案内する案内部をさらに有する、請求項１に記載の洗濯機。
【請求項８】
複数の前記吐出部を有し、
前記管部は、それぞれの前記吐出部の下方において、前記突起部を有する、請求項１から７のいずれか一項に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、特許文献１には、洗濯槽と、給水弁と、液剤を収容した液剤タンクと、水および液剤を洗濯槽に案内する流路部材と、給水弁からの水を流路部材に供給する管部と、液剤を管部内に吐出する液剤ポンプとを備える洗濯機が開示されている。
【０００３】
特許文献１に記載された洗濯機において、管部は下方に傾斜している。管部内に吐出された液剤は、傾斜にしたがって管部を流れる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－３４１０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の洗濯機において、管部や吐出部における液剤の固着という点で未だ改善の余地がある。
【０００６】
したがって、本開示の目的は、上記課題を解決することにあり、管部や吐出部における液剤の残留を抑制することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様の洗濯機は、洗濯槽と、給水装置と、洗濯槽に供給する液剤を貯蔵する液剤タンクと、給水装置から給水され、洗濯槽に流入する水が流れる管部と、液剤タンクに貯蔵された液剤を管部の内部流路に吐出する吐出部を有する液剤投入装置と、を備え、管部は、吐出部の下方において、内底面から上方に突出した突起部を有し、突起部は、上流側に、立ち上がった立ち上がり部を有する。
【発明の効果】
【０００８】
本開示によれば、管部や吐出部における液剤の残留を抑制する洗濯機を提供できる。
【図面の簡単な説明】
【０００９】

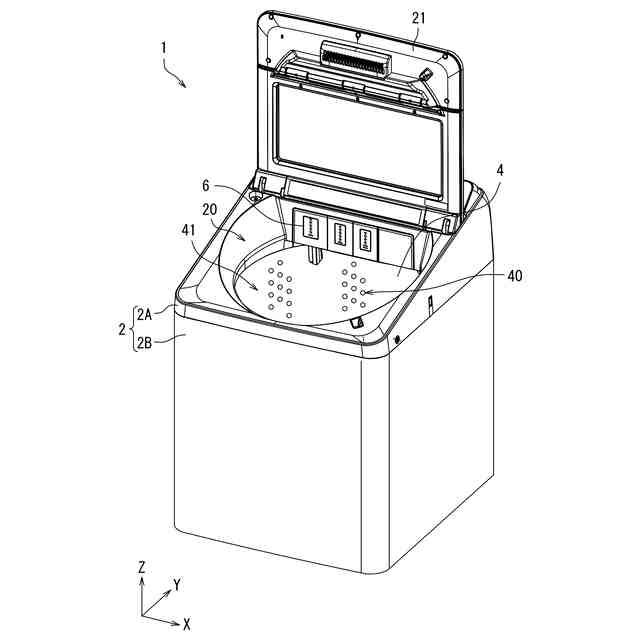

本開示に係る実施の形態１の洗濯機の斜視図

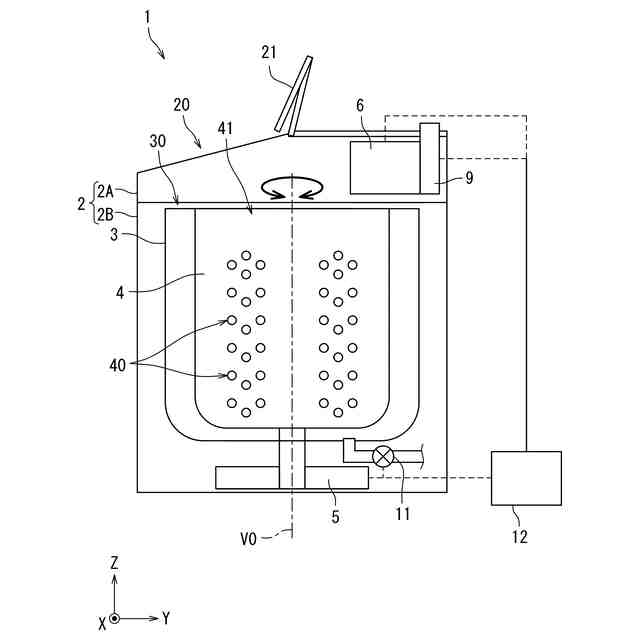

洗濯機の模式断面図

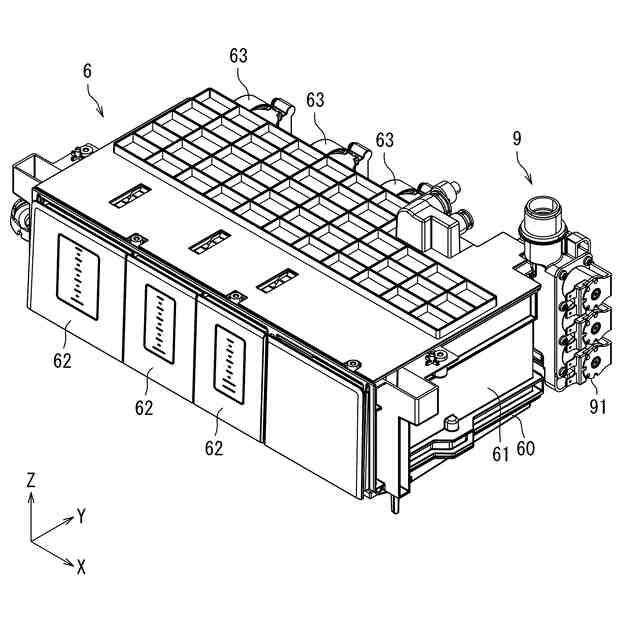

自動投入ユニットと給水装置の斜視図

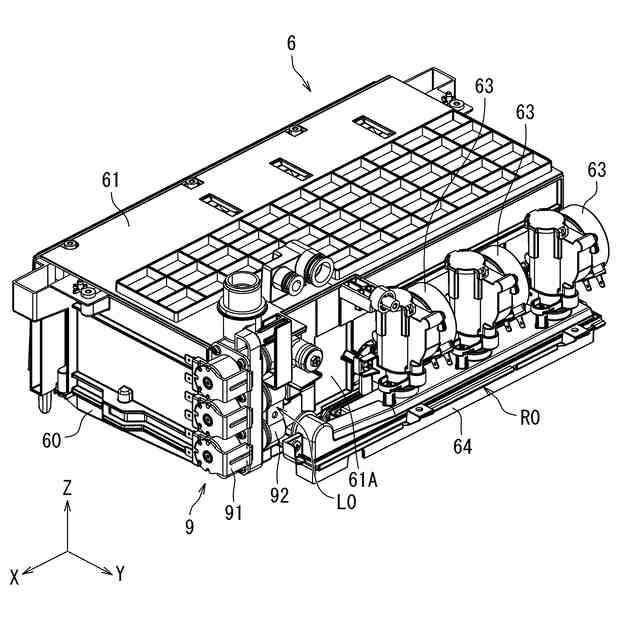

自動投入ユニットと給水装置の斜視図

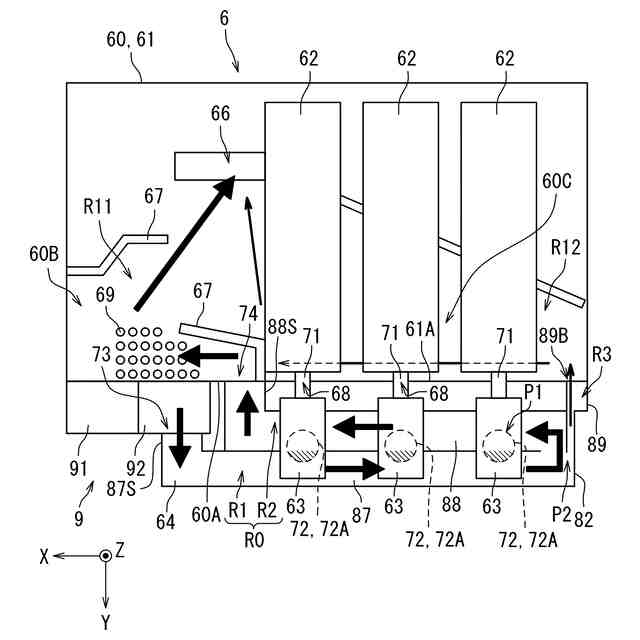

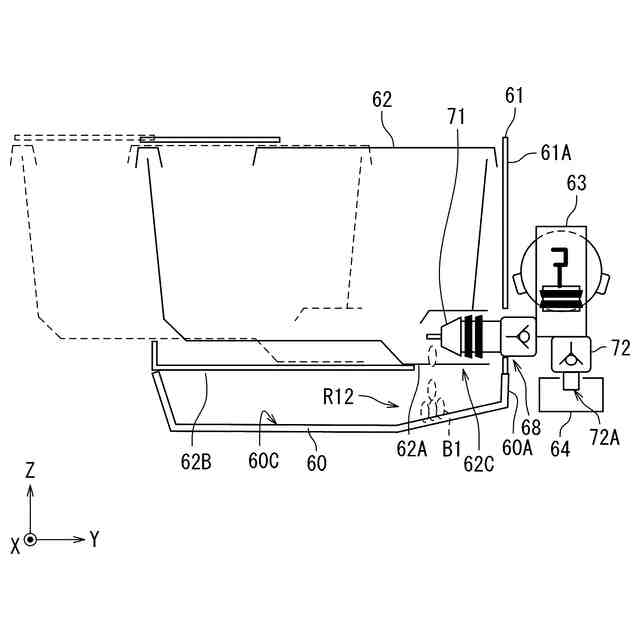

ケース、液剤タンク、液剤ポンプ、管部および流路部材の模式図

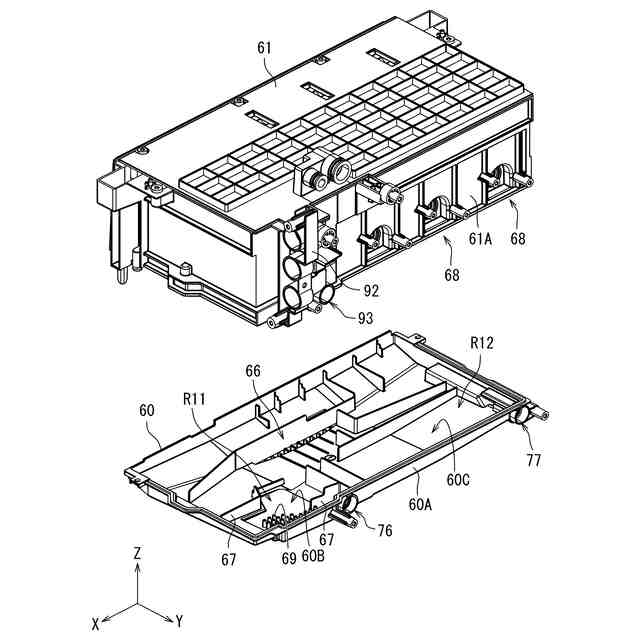

ケース、流路部材および給水管の分解図
自動投入ユニットと給水装置の模式平面図

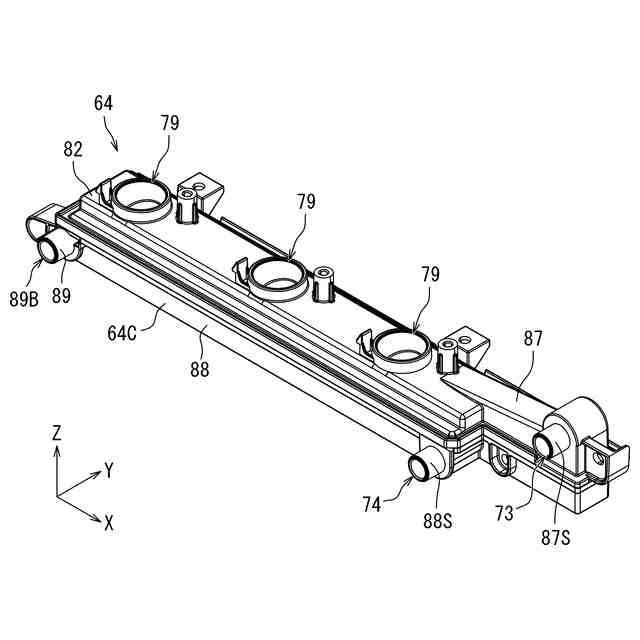

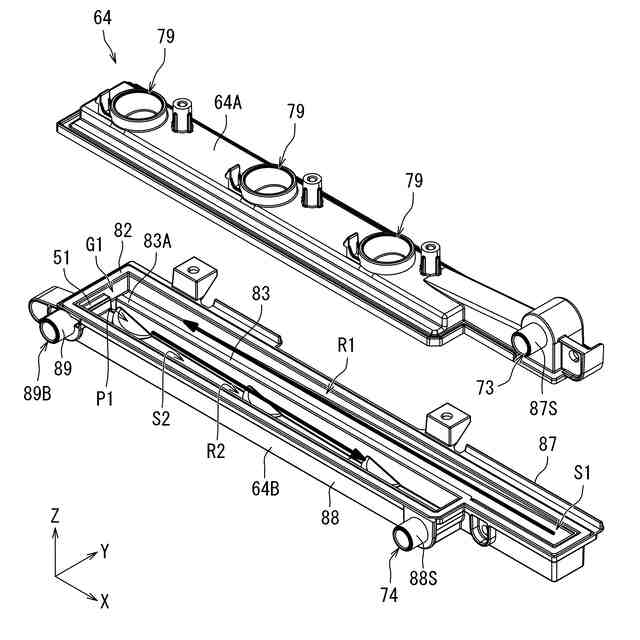

混合管の斜視図
混合管の分解図

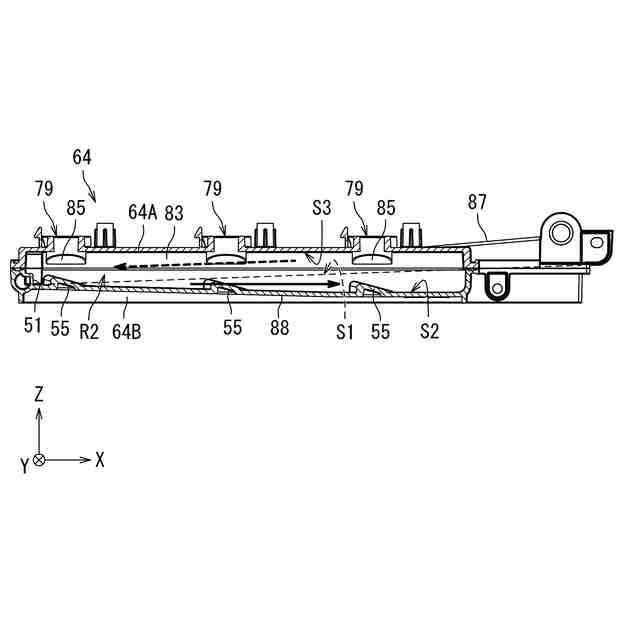

混合管の断面図
混合管の断面図
混合管の一部の平面図
混合管の下部材の断面図
突起部の断面図
突起部の平面図
突起部と接続口との模式平面図
混合管の下部材の一部を示す斜視図
混合管の下部材の一部を示す斜視図
混合管の下部材の一部を示す断面図
混合管の下部材の一部を示す断面図
流路部材の接続口の近傍を示す斜視図
ケース、流路部材および給水管の断面図
【発明を実施するための形態】
【００１０】
（実施の形態１）
本開示の実施の形態１に係る洗濯機について説明する。
