公開番号2025103234
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220465
出願日2023-12-27
発明の名称金網ユニット、支保工ユニットおよび支保工組立方法
出願人株式会社進富,構法開発株式会社,戸田建設株式会社
代理人個人
主分類E21D 11/18 20060101AFI20250702BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】支保工施工時の作業性の向上と安全性の向上を図ることを可能とした、金網ユニット、支保工ユニットおよび支保工組立方法を提案する。

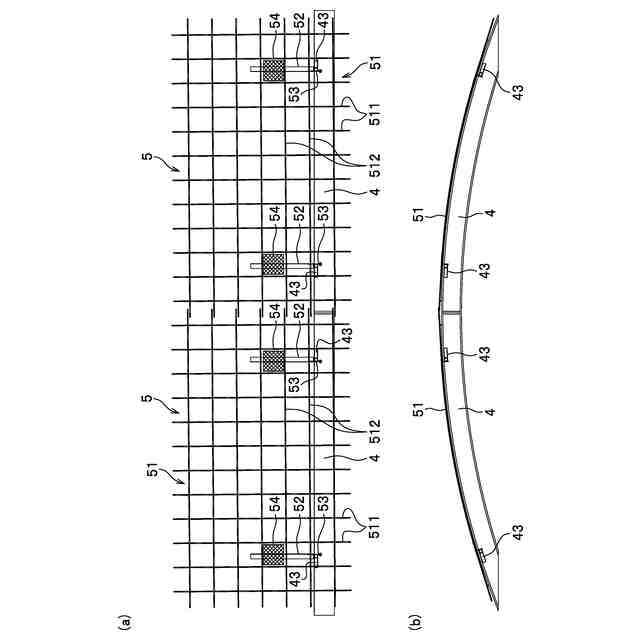

【解決手段】鋼製支保工4の外面に沿って設けられる金網本体51と、金網本体51を支持する複数の支持部材52と、支持部材52の基端部に固定された取付部材53とを備える金網ユニット5と、これを備える支保工ユニット3。支保工ユニット3を利用した支保工組立方法は、重機を利用して支保工ユニット3をアーチ状に建て込む建込工程と、吹付けコンクリート2を地山面Gsに吹き付ける吹付工程とを備えている。
【選択図】図1
特許請求の範囲【請求項１】
鋼製支保工の外面に沿って設けられる金網本体と、
前記金網本体を支持する複数の支持部材と、
前記支持部材の基端部に固定された取付部材と、を備える金網ユニットであって、
前記取付部材により前記鋼製支保工に取り付け可能であることを特徴とする金網ユニット。
続きを表示（約 1,500 文字）【請求項２】

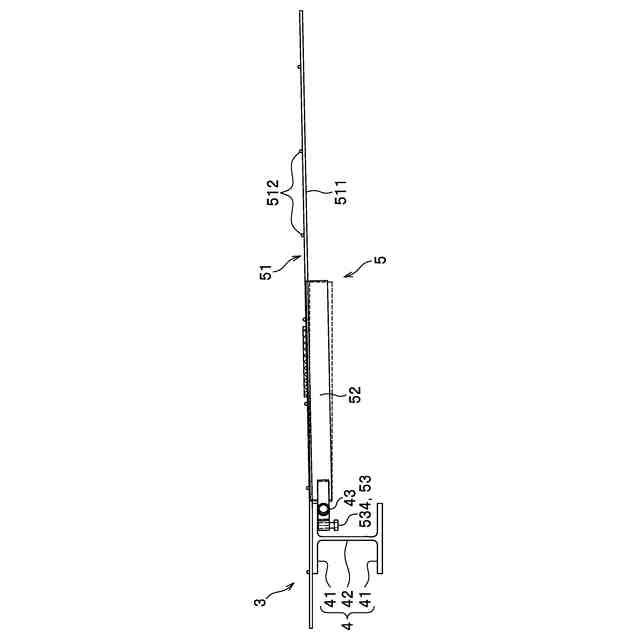

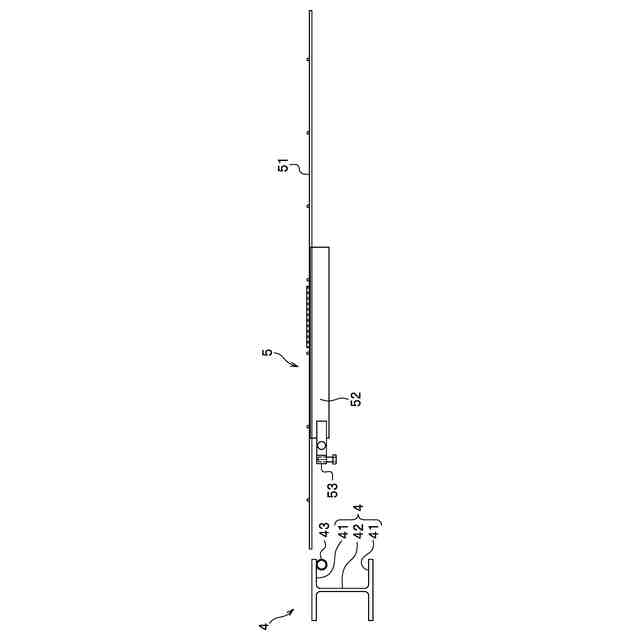

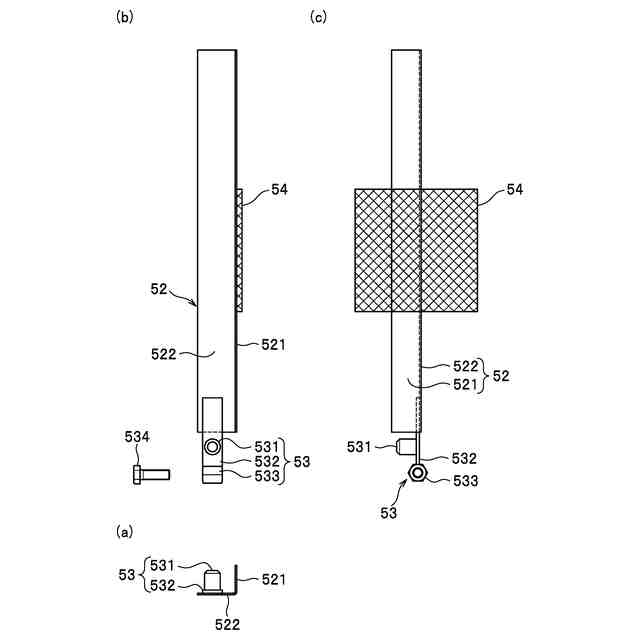

前記取付部材は、前記鋼製支保工に固定されたさや管に挿入させる挿入部と、
前記挿入部と前記支持部材とを連結する連結部と、
前記連結部の基端部に形成された雌ネジ部と、
前記雌ネジ部に進退可能に螺合された調整ボルトと、を備えており、
前記調整ボルトは、先端が前記鋼製支保工のフランジに当接可能であることを特徴とする、請求項１に記載の金網ユニット。
【請求項３】
前記支持部材に吹付けコンクリートに埋設される網状の定着部材が固定されていることを特徴とする、請求項１に記載の金網ユニット。
【請求項４】

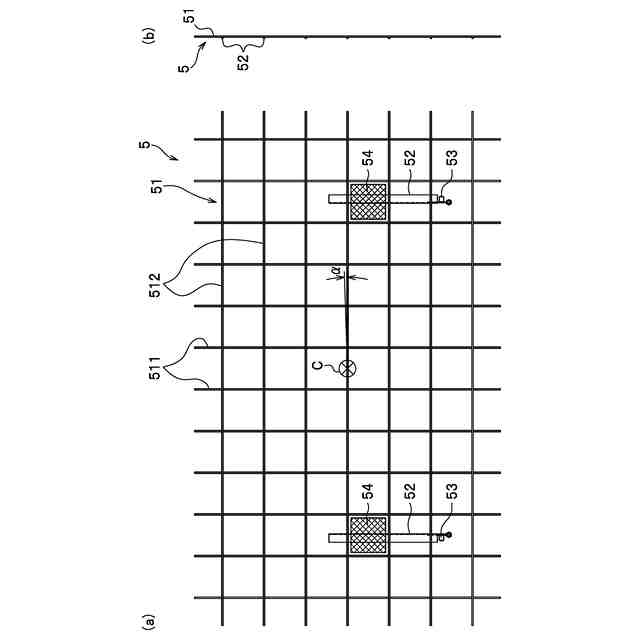

前記金網本体は、トンネル軸方向に沿って配設される縦材と、トンネル横断方向に沿って配設される横材とを組み合わせることにより格子状を呈しており、
前記縦材の端部は、最端部に設けられた前記横材よりもトンネル軸方向に突出していて、
前記金網本体は、切羽側端部が前記鋼製支保工よりも切羽側に突出するように、前記支持部材に支持されていることを特徴とする、請求項１に記載の金網ユニット。
【請求項５】
前記鋼製支保工に取り付けた状態で、前記金網本体が、中心点を中心に僅角度回転するように前記支持部材に支持されていることを特徴とする、請求項４に記載の金網ユニット。
【請求項６】
一対のフランジと、一対の前記フランジに横架されたウェブとからなる鋼製支保工と、
前記鋼製支保工の少なくとも上部に取り付けられた請求項１乃至請求項５のいずれか１項に記載の金網ユニットと、を備えていることを特徴とする、支保工ユニット。
【請求項７】
重機を利用して請求項６に記載の支保工ユニットをアーチ状に建て込む建込工程と、
吹付けコンクリートを地山面に吹き付ける吹付工程と、を備えていることを特徴とする支保工組立方法。
【請求項８】
鋼製支保工に請求項２に記載の金網ユニットを取り付ける金網取付工程と、

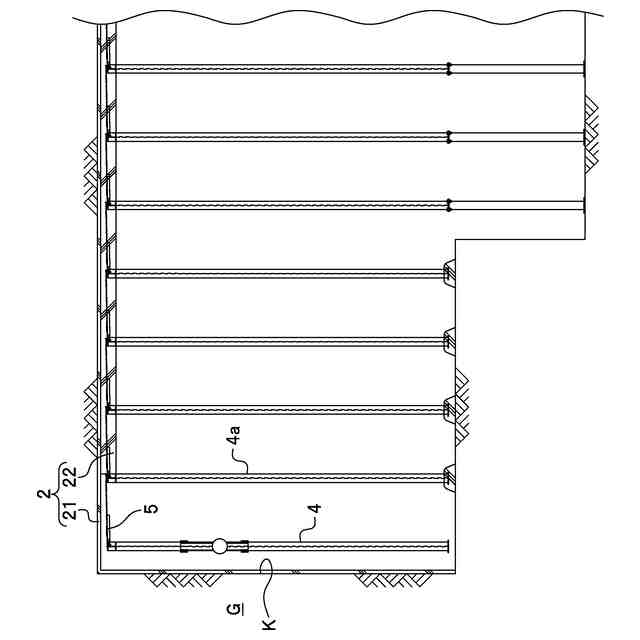

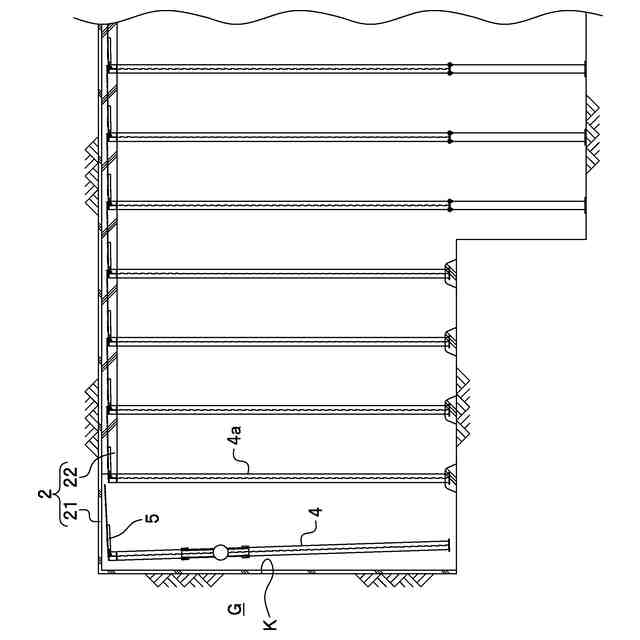

重機を利用して前記鋼製支保工をアーチ状に建て込む建込工程と、
吹付けコンクリートを地山面に吹き付ける吹付工程と、を備える支保工組立方法であって、
前記金網取付工程では、前記調整ボルトの先端を前記フランジに当接させた状態で、前記調整ボルトをさらに回転させることで、前記挿入部を中心に前記支持部材を回動させて、前記フランジに対して前記金網本体を傾斜させることを特徴とする、支保工組立方法。
【請求項９】
鋼製支保工に請求項３に記載の金網ユニットを取り付ける金網取付工程と、
重機を利用して前記鋼製支保工をアーチ状に建て込む建込工程と、
吹付けコンクリートを地山面に吹き付ける吹付工程と、を備える支保工組立方法であって、
前記吹付工程は、前記重機により前記鋼製支保工を保持した状態で、前記定着部材を巻き込むように吹付けコンクリートを吹き付ける先行吹付け作業と、
前記先行吹付け作業後に、前記重機による鋼製支保工の保持を解除した状態で、吹付けコンクリートを吹き付ける本吹付け作業と、を備えていることを特徴とする、支保工組立方法。
【請求項１０】
鋼製支保工に請求項４に記載の金網ユニットを取り付ける金網取付工程と、
重機を利用して前記鋼製支保工をアーチ状に建て込む建込工程と、
吹付けコンクリートを地山面に吹き付ける吹付工程と、を備える支保工組立方法であって、

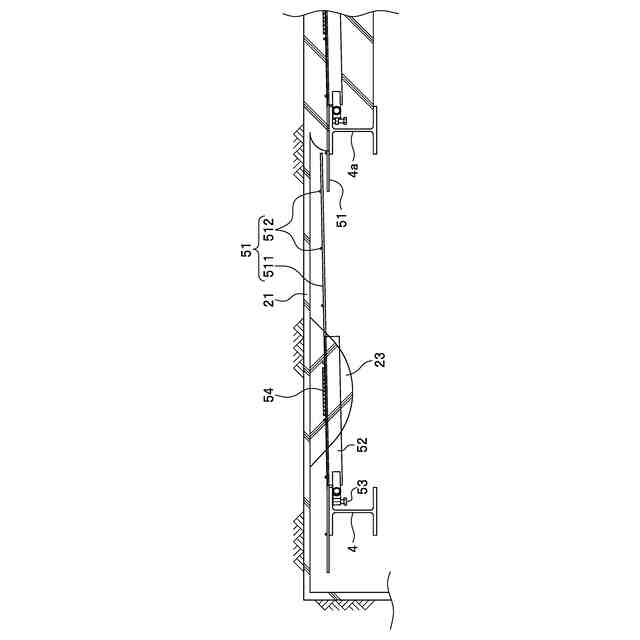

前記建込工程では、前記金網本体の坑口側端部が、既設の鋼製支保工に取り付けられた金網本体の切羽側端部と重なるように、前記鋼製支保工を建て込むことを特徴とする、支保工組立方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金網ユニット、支保工ユニットおよび支保工組立方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

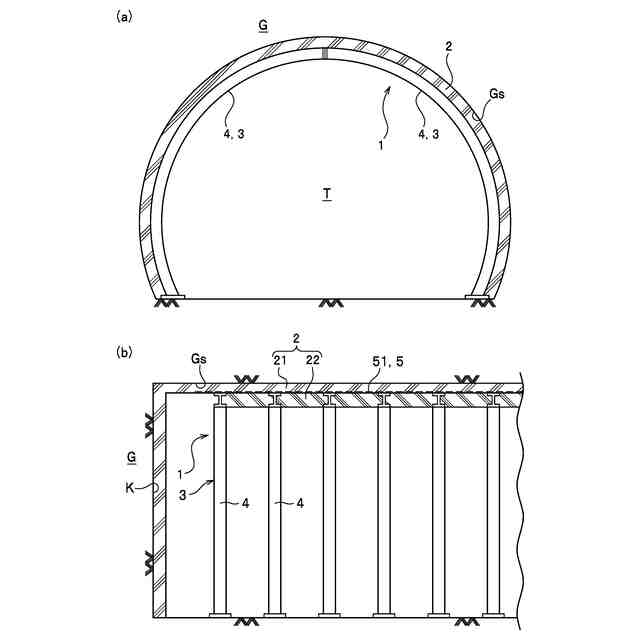

ＮＡＴＭによるトンネル施工では、トンネルの掘削により露出した地山面を、支保工により早期に閉塞する。トンネルの支保工には、地山面に吹き付けられた吹付けコンクリートと、地山面に沿って組み立てられた鋼製支保工と、トンネル内側から法線方向に地山内に打設するロックボルト等により構成されているのが一般的である。また、トンネルの支保工には、地山状況に応じて、吹付けコンクリートの補強として金網を使用する場合がある。なお、金網には、構造用溶接金網（１５０×１５０×φ５）が一般的に使用されている。
【０００３】
金網は、地山または一次吹付けコンクリートにアンカーボルトにより固定するのが一般的である。金網は、作業者が取り扱える形状および重さに工場生産にて製造したものを現場に搬入し、鋼製支保工を建て込む際にエレクターの作業籠において作業者が設置する。
【０００４】
一方、人力による金網の設置作業は、作業員等が、支保工が完成する前の露出した地山、または、一次吹付けコンクリートの直下に入って作業を行う必要があるため、安全性の確保に手間がかかる。さらに、手作業による金網の設置作業には手間がかかる。
【０００５】
特許文献１には、鋼製支保工に金網を取り付けた状態で、鋼製支保工を建て込む施工方法が開示されている。特許文献１の施工方法によれば、鋼製支保工に金網が予め取り付けられているため、支保工が完成する前の露出した地山、または、一次吹付けコンクリートの直下に入って人力により行う金網の設置作業を必要としない。
【先行技術文献】
【特許文献】
【０００６】
実用新案登録第３２４１４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１では、金網を鋼製支保工のフランジの外面に溶接している。金網は、鋼製支保工のフランジに対して、多点において溶接する必要があり、手間を要する。また、金網の溶接作業は、鋼製支保工の外面に沿わせた金網を保持する作業員と、金網を鋼製支保工に溶接する作業員との複数人により実施する必要があるため、人件費もかかる。
【０００８】
本発明は、支保工施工時の作業性の向上と安全性の向上を図ることを可能とした、金網ユニット、支保工ユニットおよび支保工組立方法を提案することを課題とする。
【課題を解決するための手段】
【０００９】
このような課題を解決する本発明の金網ユニットは、鋼製支保工の外面に沿って設けられる金網本体と、前記金網本体を支持する複数の支持部材と、前記支持部材の基端部に固定されて前記鋼製支保工に取り付け可能な取付部材とを備えるものである。
【００１０】
また、本発明の支保工ユニットは、一対のフランジと一対の前記フランジに横架されたウェブとからなる鋼製支保工と、前記鋼製支保工の少なくとも上部に取り付けられた前記金網ユニットとを備えている。
（【００１１】以降は省略されています）
