公開番号2025092239
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207999
出願日2023-12-08
発明の名称掘削機
出願人個人
代理人個人,個人
主分類E21B 15/00 20060101AFI20250612BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】簡素な構成にて掘削装置の姿勢を調整することができる掘削機を提供する。
【解決手段】掘削機は、長手方向に交差する第1方向に延びる軸回りに回転可能であり、前記長手方向に伸縮可能なブームと、前記ブームに吊り下げられる掘削装置と、前記掘削装置及び前記ブームを連結し、前記第1方向に延びる軸回りに回転可能であり、前記長手方向及び前記第1方向に交差する第2方向に移動可能な連結シャフトとを備える。好ましくは、前記ブーム及び前記掘削機の一方に取り付けられ、前記連結シャフトを前記第1方向に延びる軸回りに回転可能に且つ前記第2方向に移動可能に支持する第1支持装置と、前記ブーム及び前記掘削機の他方に取り付けられ、前記連結シャフトを前記第1方向に延びる軸回りに回転可能に持する第2支持装置とを更に備える。
【選択図】図1
特許請求の範囲【請求項１】
長手方向に交差する第１方向に延びる軸回りに回転可能であり、前記長手方向に伸縮可能なブームと、
前記ブームに吊り下げられる掘削装置と、
前記掘削装置及び前記ブームを連結し、前記第１方向に延びる軸回りに回転可能であり、前記長手方向及び前記第１方向に交差する第２方向に移動可能な連結シャフトと
を備える掘削機。
続きを表示（約 320 文字）【請求項２】
前記ブーム及び前記掘削機の一方に取り付けられ、前記連結シャフトを前記第１方向に延びる軸回りに回転可能に且つ前記第２方向に移動可能に支持する第１支持装置と、
前記ブーム及び前記掘削機の他方に取り付けられ、前記連結シャフトを前記第１方向に延びる軸回りに回転可能に支持する第２支持装置と
を備える
請求項１に記載の掘削機。
【請求項３】
前記第１支持装置は、
前記連結シャフトが挿入され、前記連結シャフトを前記第２方向に移動可能に支持する支持筒と、
前記支持筒を前記第１方向に延びる軸回りに回転可能に支持する支持機構と
を備える
請求項２に記載の掘削機。

発明の詳細な説明【技術分野】
【０００１】
本技術は、掘削装置を地中に埋め込んで掘削する掘削機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
クレーン本体とリーダとを、バックステー及び支持シリンダによって連結したアースオーガが提案されている。リーダは、上下に延び、地中に埋め込まれる筒状外軸と、筒状外軸の内側に挿入された内軸とを昇降可能に支持する（特許文献１参照）。バックステー及び支持シリンダによってリーダが支持され、リーダの姿勢が調整される。
【先行技術文献】
【特許文献】
【０００３】
実開平６－７９８８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
支持シリンダには、油圧シリンダが使用されることがある。油圧シリンダは複雑になりやすい。
【０００５】
本開示は斯かる事情に鑑みてなされたものであり、簡素な構成にて掘削装置の姿勢を調整することができる掘削機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る掘削機は、長手方向に交差する第１方向に延びる軸回りに回転可能であり、前記長手方向に伸縮可能なブームと、前記ブームに吊り下げられる掘削装置と、前記掘削装置及び前記ブームを連結し、前記第１方向に延びる軸回りに回転可能であり、前記長手方向及び前記第１方向に交差する第２方向に移動可能な連結シャフトとを備える。
【発明の効果】
【０００７】
本開示の一実施形態に係る掘削機にあっては、連結シャフトは、ブームの回転又は伸縮に従って、回転又は移動し、掘削装置を所望の姿勢、例えば地面に垂直な姿勢を保つことができる。
【図面の簡単な説明】
【０００８】

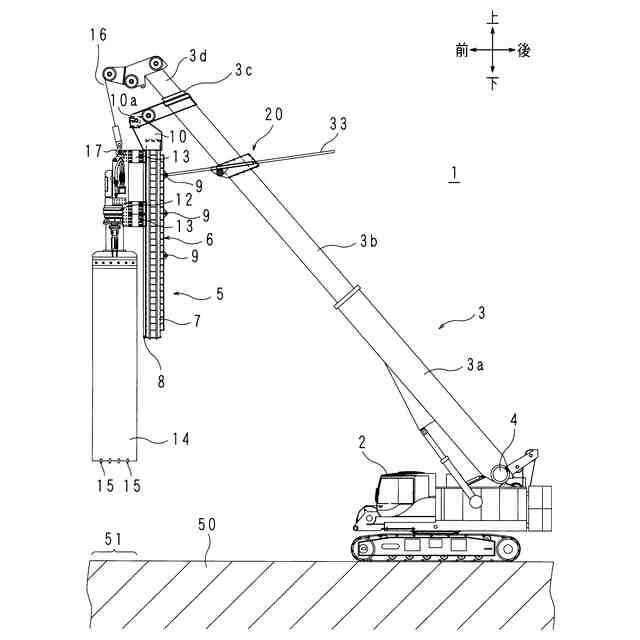

掘削機の略示右側面図である。

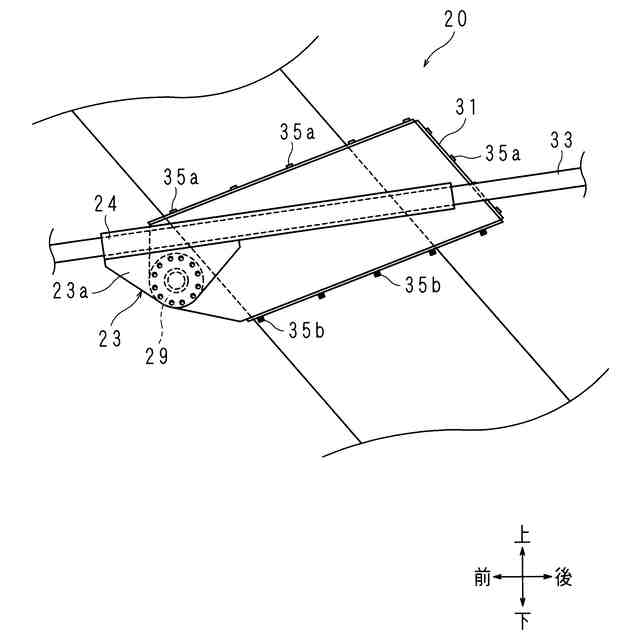

第１支持装置の構成を略示する部分拡大右側面図である。

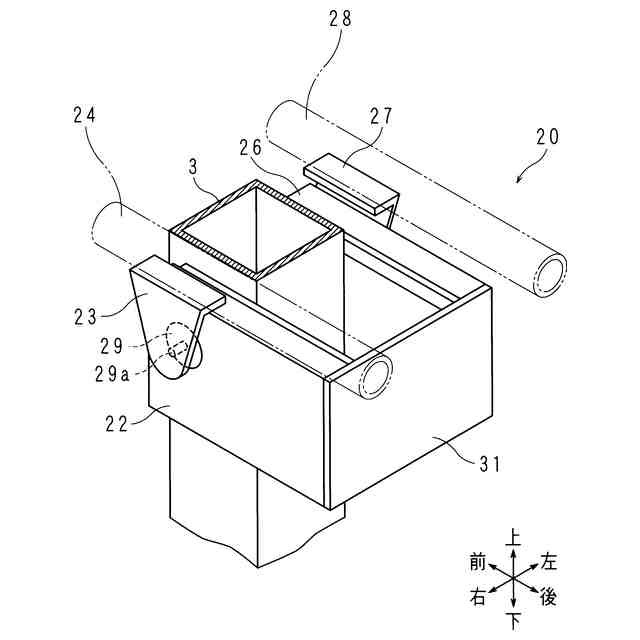

第１支持装置の構成を略示する部分拡大斜視図である。

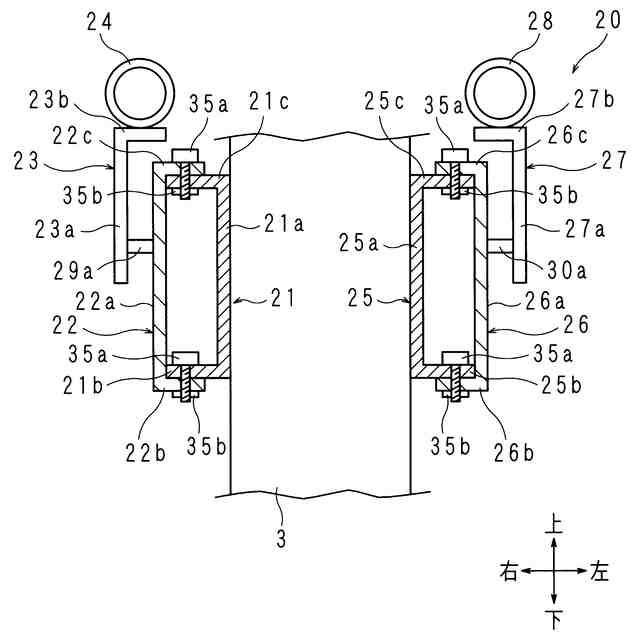

第１支持装置の構成を略示する部分拡大背面断面図である。

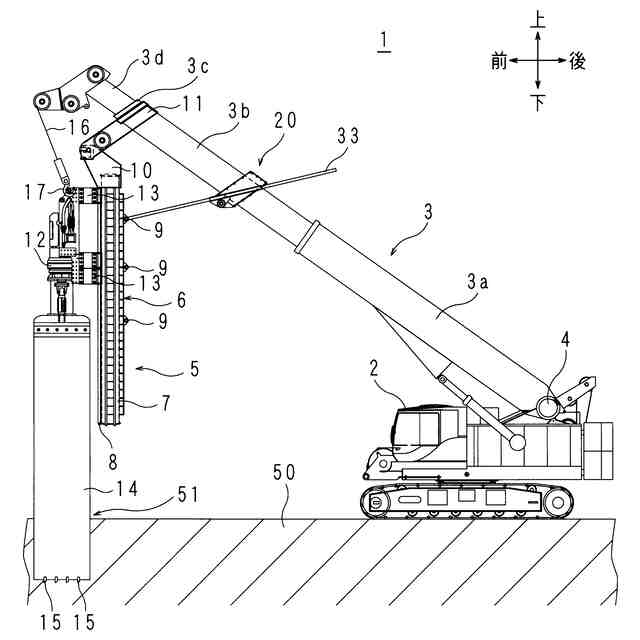

掘削装置によって掘削する場合における掘削機の略示右側面図である。
構成を一部変更した掘削機の略示右側面図である。
【発明を実施するための形態】
【０００９】
以下本発明を、掘削機１を示す図面に基づいて説明する。以下の説明では、図に示す上下前後左右を使用する。なお図に示す上下前後左右は発明の理解容易化のためのものに過ぎず、権利範囲を限定するものではない。図１は、掘削機１の略示右側面図である。掘削機１は、車体２と、ブーム３と、掘削装置５と、２つの連結シャフト３３とを備える。ブーム３はテレスコピック構造を有し、長手方向に伸縮可能に構成される。ブーム３は１段目ブーム３ａ～４段目ブーム３ｄを有する。１段目ブーム３ａは最も下に位置するブームであり、４段目ブーム３ｄは最も上に位置するブームである。車体２の後部に、左右方向を軸方向とした回転軸４が設けられ、回転軸４に１段目ブーム３ａの下端部が連結される。２段目ブーム３ｂの上端部に取付具１１が設けられる。
【００１０】
掘削装置５は、リーダ６と、駆動部１２と、ケーシング１４とを備える。リーダ６は、上下に延びるフレーム７を有し、フレーム７の前面に上下に延びるレール８が設けられる。フレーム７の背面に複数の第２支持装置９が設けられる。第２支持装置９は左右一対に設けられ、本実施の形態においては、３対の第２支持装置９が上下に並ぶ。対を構成する第２支持装置９それぞれの上下位置は略同じである。第２支持装置９は、左右方向を軸方向とした枢軸（図示略）を備える。フレーム７の上端部に連結具１０が設けられる。連結具１０は、左右方向を軸方向とした枢軸１０ａを介して、取付具１１に連結される。取付具１１は２段目ブーム３ｂの上端部に設けられる。
（【００１１】以降は省略されています）
