公開番号2025102108
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219342
出願日2023-12-26
発明の名称表示装置および筐体
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類G09F 9/00 20060101AFI20250701BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】デザイン性を向上させることが可能な表示装置を提供する。
【解決手段】一実施形態に係る表示装置は、第1面と、前記第1面の反対側の第2面と、端子を含む実装領域と、を有し、前記第1面側から前記第2面側の背景を視認可能であるとともに、前記第2面側から前記第1面側の背景を視認可能である表示パネルと、前記表示パネルを支持する筐体と、を備えている。前記筐体は、前記実装領域を覆う本体部と、前記本体部に接続された透明な枠部と、を有している。
【選択図】図1
特許請求の範囲【請求項１】
第１面と、前記第１面の反対側の第２面と、端子を含む実装領域と、を有し、前記第１面側から前記第２面側の背景を視認可能であるとともに、前記第２面側から前記第１面側の背景を視認可能である表示パネルと、
前記表示パネルを支持する筐体と、を備え、
前記筐体は、前記実装領域を覆う本体部と、前記本体部に接続された透明な枠部と、を有している、
表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記表示パネルは、画素電極を有するアレイ基板と、前記アレイ基板に向かい合う対向基板と、前記アレイ基板と前記対向基板との間に配置された、高分子分散型液晶である液晶層と、を有し、
前記実装領域は、前記アレイ基板と前記対向基板とが重ならない部分に設けられている、
請求項１に記載の表示装置。
【請求項３】
第１方向に並ぶとともに、前記第１方向と交差する第２方向に沿って、前記表示パネルに向けて光を照射する複数の光源をさらに備え、
前記実装領域は、前記アレイ基板のうち前記第２方向と反対の方向に前記対向基板よりも突出した部分に形成され、
前記本体部は、前記複数の光源をさらに覆い、
前記枠部は、前記第２方向に沿って延びている、
請求項２に記載の表示装置。
【請求項４】
前記表示パネルは、前記第１面を有し、前記対向基板に向かい合う透明な第１カバー部材と、前記第２面を有し、前記アレイ基板に向かい合い、前記第１カバー部材よりも前記第１方向における幅が大きい透明な第２カバー部材と、をさらに有し、
前記第２カバー部材は、第１突出部と、前記第１突出部と反対の方向に突出する第２突出部と、を有し、
前記枠部は、前記第１突出部に設けられた第１フレームと、前記第２突出部に設けられた第２フレームと、を有している、
請求項３に記載の表示装置。
【請求項５】
前記第１フレームは、前記第２方向に沿って形成され、前記第１突出部が通された第１スリットを有し、
前記第２フレームは、前記第２方向に沿って形成され、前記第２突出部が通された第２スリットを有している、
請求項４に記載の表示装置。
【請求項６】
前記第１フレームおよび前記第２フレームは、単一の部材によってそれぞれ形成されている、
請求項４に記載の表示装置。
【請求項７】
前記本体部は、前記複数の光源に向かい合い、前記複数の光源から離れる方向に凹む凹部を有している、
請求項３に記載の表示装置。
【請求項８】
前記実装領域に重なる回路基板と、
前記端子および前記回路基板に接続され、折り曲げられたフレキシブル回路基板と、をさらに備えている、
請求項４に記載の表示装置。
【請求項９】
前記第２カバー部材は、前記アレイ基板と前記回路基板との間に位置している、
請求項８に記載の表示装置。
【請求項１０】
前記本体部は、前記第１面側から前記実装領域に重なる第１部材と、前記第２面側から前記実装領域に重なる第２部材と、を有し、
前記第１部材と前記第２部材との間には、前記表示パネルが通された第１開口が形成されている、
請求項９に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置および筐体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、高分子分散液晶層（ＰＤＬＣ：ＰｏｌｙｍｅｒＤｉｓｐｅｒｓｅｄＬｉｑｕｉｄＣｒｙｓｔａｌ）を有する表示パネル、光源などを備えた表示装置が提案されている。高分子分散液晶層は、光を散乱する散乱状態と、光を透過する透明状態とを切り替えることが可能である。
【０００３】
表示装置は、散乱状態において、画像を表示することが可能となる。表示パネルを透明状態に切り替えると、ユーザは、表示パネルを透かして背景を視認することが可能となる。このように、背景を視認可能な表示パネルにおいて、デザイン性を損なうことなく表示パネルを支持するための筐体が求められている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１６７０４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、デザイン性を向上させることが可能な表示装置および筐体を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
一実施形態に係る表示装置は、第１面と、前記第１面の反対側の第２面と、端子を含む実装領域と、を有し、前記第１面側から前記第２面側の背景を視認可能であるとともに、前記第２面側から前記第１面側の背景を視認可能である表示パネルと、前記表示パネルを支持する筐体と、を備えている。前記筐体は、前記実装領域を覆う本体部と、前記本体部に接続された透明な枠部と、を有している。
【０００７】
一実施形態に係る筐体は、第１面と、前記第１面の反対側の第２面と、端子を含む実装領域と、を有し、前記第１面側から前記第２面側の背景を視認可能であるとともに、前記第２面側から前記第１面側の背景を視認可能である表示パネルを支持する。前記筐体は、前記実装領域を覆う本体部と、前記本体部に接続された透明な枠部と、を有している。
【図面の簡単な説明】
【０００８】

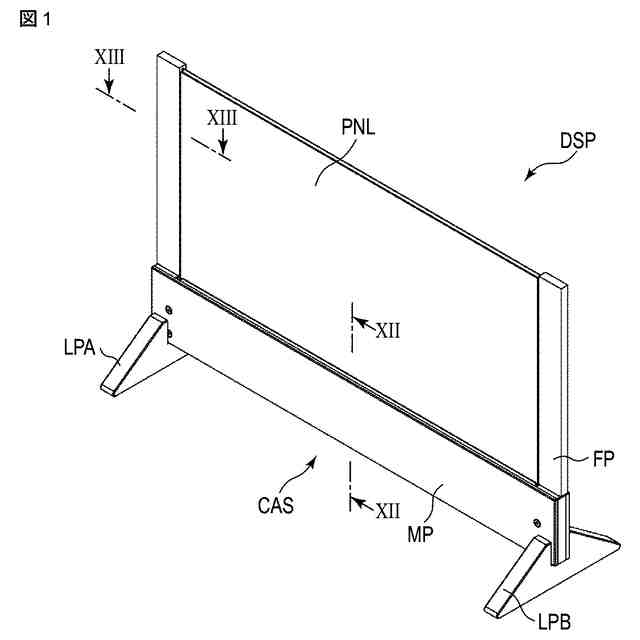

図１は、一実施形態に係る表示装置の構成例を示す概略的な斜視図である。
図２は、一実施形態に係る表示装置の構成例を示す図である。
図３は、一実施形態に係る表示装置の概略的な断面図である。

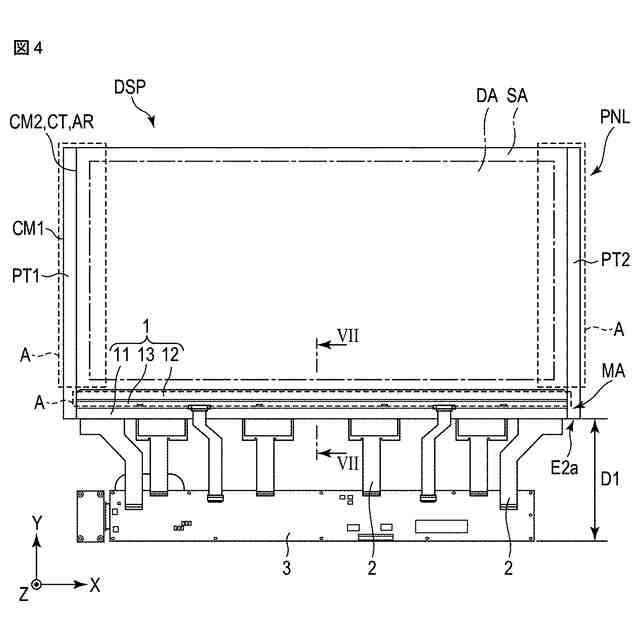

図４は、実装領域近傍に適用し得る構成の一例を示す図である。

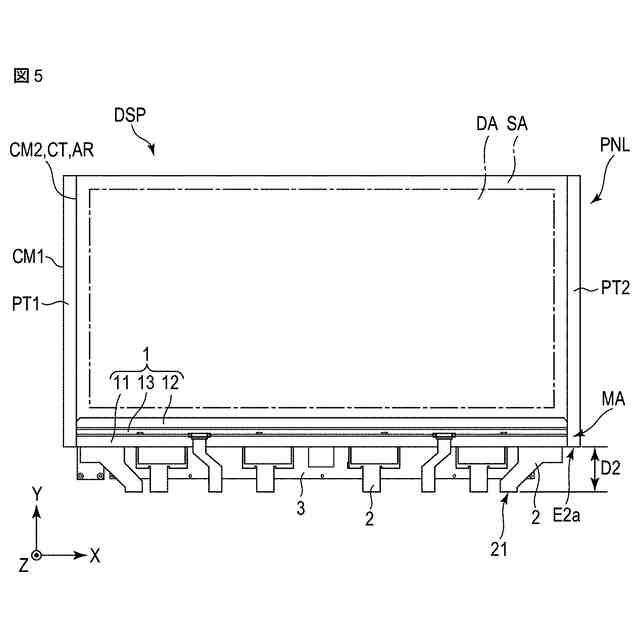

図５は、実装領域近傍に適用し得る構成の一例を示す図である。
図６は、保持部材、光源ユニットおよび導光体を外した表示パネルの実装領域近傍を示す図である。

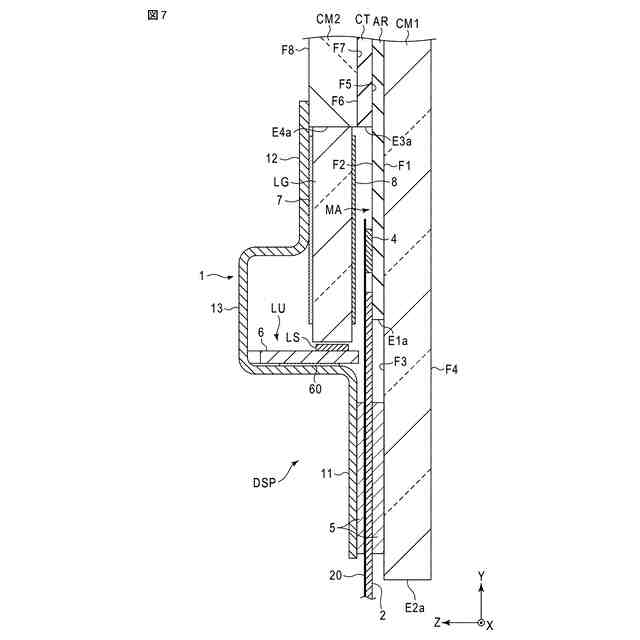

図７は、図４中のＶＩＩ－ＶＩＩ線に沿う表示装置の概略的な断面図である。

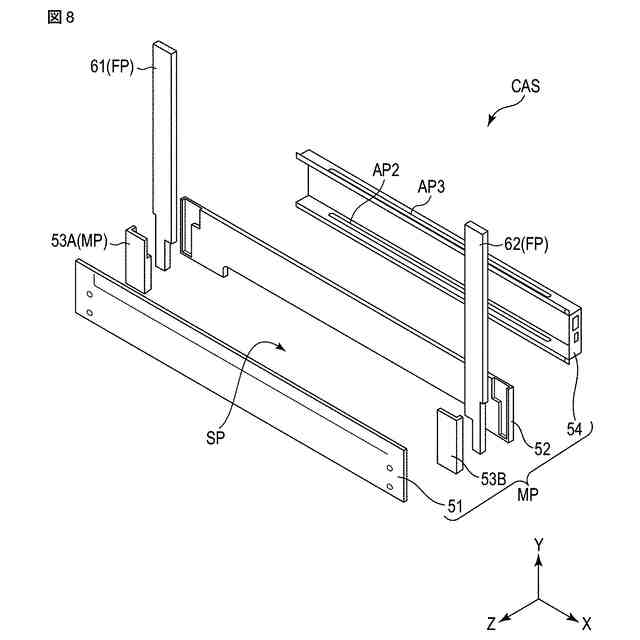

図８は、一実施形態における筐体の分解斜視図である。

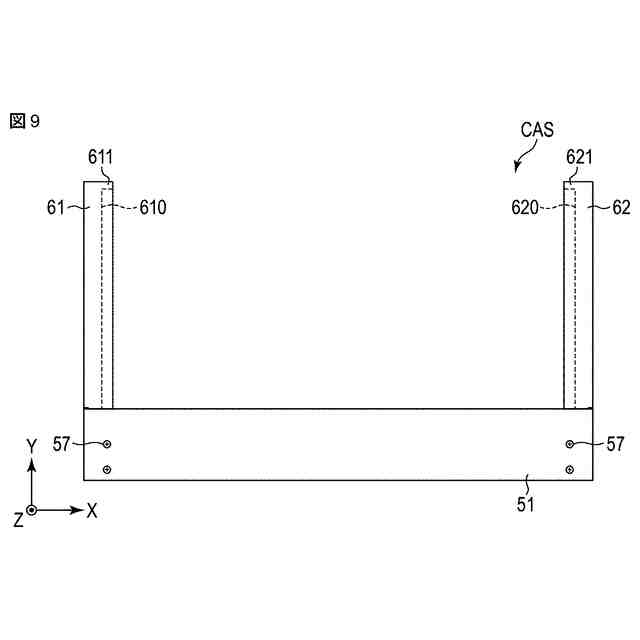

図９は、一実施形態における筐体の正面図である。
図１０は、一実施形態における筐体の側面図である。
図１１は、一実施形態における筐体の上面図である。
図１２は、図１中のＸＩＩ－ＸＩＩ線に沿う表示装置の概略的な断面図である。
図１３は、図１中のＸＩＩＩ－ＸＩＩＩ線に沿う表示装置の概略的な断面図である。
図１４は、第１フレームと支持部材との関係を説明するための図である。
図１５は、第１フレーム、支持部材およびカバー部材の関係を説明するための図である。
【発明を実施するための形態】
【０００９】
一実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【００１０】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸およびＺ軸を記載する。Ｘ軸に沿った方向を第１方向Ｘと呼び、Ｙ軸に沿った方向を第２方向Ｙと呼び、Ｚ軸に沿った方向を第３方向Ｚと呼ぶ。
（【００１１】以降は省略されています）
