公開番号2025100760
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025068114,2024063943
出願日2025-04-17,2019-12-24
発明の名称表示制御装置、表示装置、表示制御方法及びプログラム
出願人株式会社JVCケンウッド
代理人
主分類G08G 1/16 20060101AFI20250626BHJP(信号)
要約【課題】周囲の車両の情報を適切に表示する。

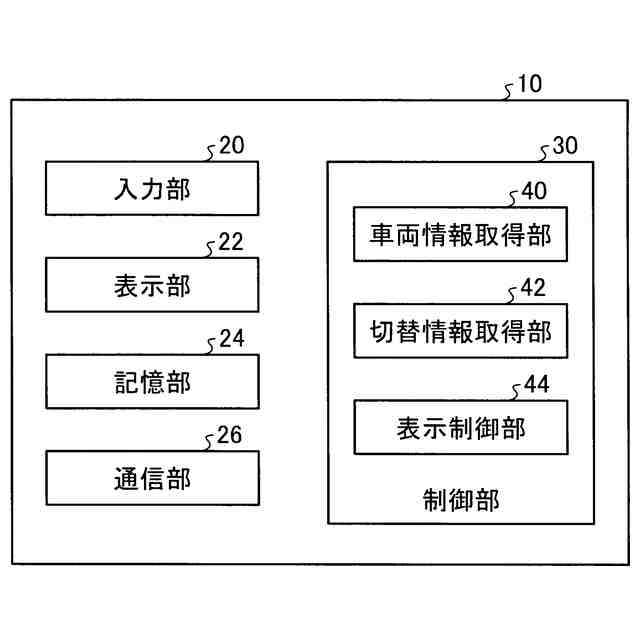

【解決手段】表示制御装置は、自車両に近接する近接車両の情報を取得する車両情報取得
部40と、近接車両の情報に基づき近接車両を表示する画像を表示させる表示制御部44
と、を備え、表示制御部44は、近接車両を表示する第1画像と、第1画像よりも情報量
を少なくした状態で近接車両を表示する第2画像とを、切り替えて表示させる。
【選択図】図1
特許請求の範囲【請求項１】
自車両に近接する近接車両の情報を取得する車両情報取得部と、
前記近接車両の情報に基づき、前記近接車両の状況を示す画像を表示させる表示制御部と、
を備え、
前記表示制御部は、前記自車両と同じレーンの前記近接車両の距離に基づいて、前記自車両が走行している経路の側方側の辺に該当する領域の表示内容を異ならせて表示させる、
表示制御装置。
続きを表示（約 670 文字）【請求項２】
前記表示制御部は、前記自車両と同じレーンの前記近接車両が所定距離範囲内にある場合と、前記自車両と同じレーンの前記近接車両が所定距離範囲外にある場合とで、前記自車両が走行している経路の側方側の辺に該当する領域の色を異ならせて表示させる、請求項１に記載の表示制御装置。
【請求項３】
前記表示制御部は、更に前記自車両の側方側に設けられて前記自車両の側方の前記近接車両の状況を示す仮想の壁状の画像を表示させる、請求項１に記載の表示制御装置。
【請求項４】
自車両に近接する近接車両の情報を取得する車両情報取得ステップと、
前記近接車両の情報に基づき、前記近接車両の状況を示す画像を表示させる表示制御ステップと、
を含み、
前記表示制御ステップにおいては、前記自車両と同じレーンの前記近接車両の距離に基づいて、前記自車両が走行している経路の側方側の辺に該当する領域の表示内容を異ならせて表示させる、
表示制御方法。
【請求項５】
自車両に近接する近接車両の情報を取得する車両情報取得ステップと、
前記近接車両の情報に基づき、前記近接車両の状況を示す画像を表示させる表示制御ステップと、
をコンピュータに実行させるプログラムであって、
前記表示制御ステップにおいては、前記自車両と同じレーンの前記近接車両の距離に基づいて、前記自車両が走行している経路の側方側の辺に該当する領域の表示内容を異ならせて表示させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示制御装置、表示装置、表示制御方法及びプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
自車両の周囲の状況を、車載の表示装置に表示する表示制御装置が知られている。例え
ば特許文献１には、自動運転時において、乗員の意識に応じて地図情報の表示を切り替え
る旨が記載されている。また、このような車両用の表示制御装置においては、自車両の周
囲の車両の情報を表示することが求められる場合もある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１０８５１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、周囲の車両の情報量が少なすぎる場合は、乗員が周囲の状況を適切に判断でき
なくなるおそれが生じ、逆に周囲の車両の情報量が多すぎる場合は、かえって乗員の邪魔
になることがあるなど、周囲の車両の情報を表示するためには改善の余地がある。すなわ
ち、車両用の表示制御装置においては、状況に応じて、周囲の車両の情報を適切に表示す
ることが求められている。
【０００５】
本発明は、上記課題に鑑み、周囲の車両の情報を適切に表示することが可能な表示制御
装置、表示装置、表示制御方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】

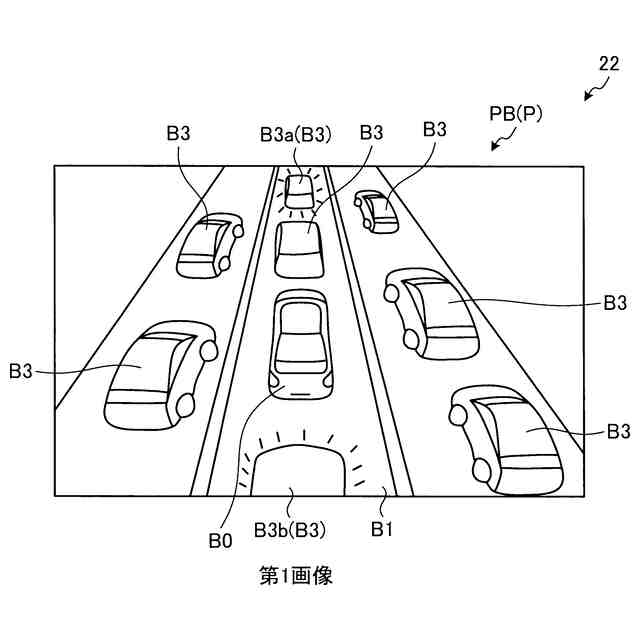

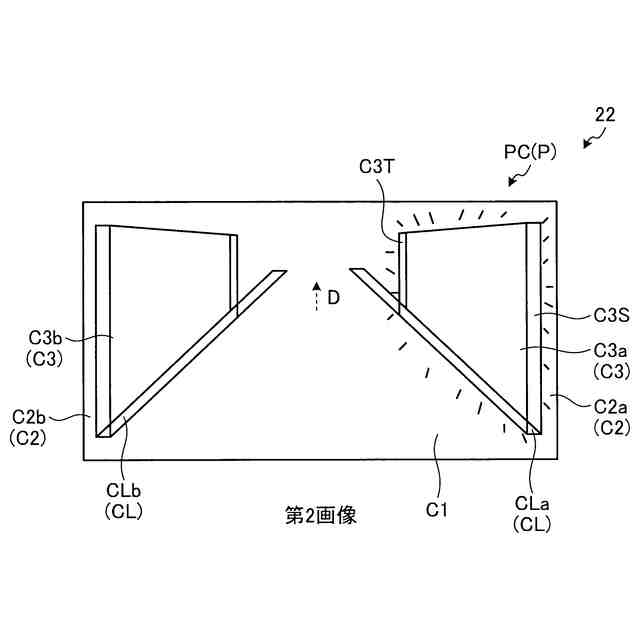

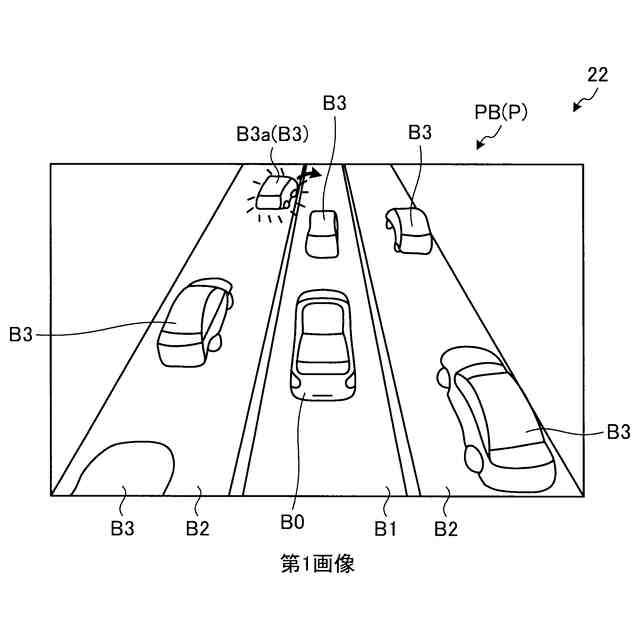

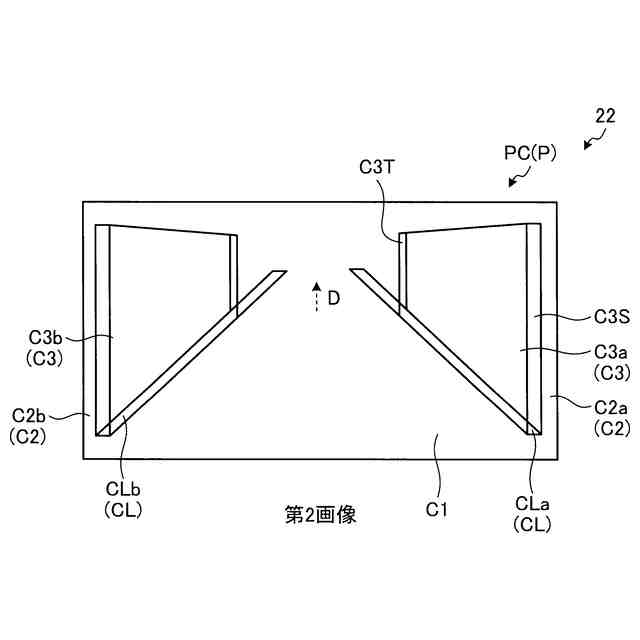

本発明の一態様にかかる表示制御装置は、自車両に近接する近接車両の情報を取得する
車両情報取得部と、前記近接車両の情報に基づき、前記近接車両を表示する画像を表示さ
せる表示制御部と、を備え、前記表示制御部は、前記近接車両を表示する第１画像と、前
記第１画像よりも情報量を少なくした状態で前記近接車両を表示する第２画像とを、切り
替えて表示させる。
【０００７】
本発明の一態様にかかる表示装置は、前記表示制御装置と、自車両に搭載されて、前記
第１画像と前記第２画像とを切り替えて表示する表示部と、を備える。
【０００８】
本発明の一態様にかかる表示制御方法は、自車両に近接する近接車両の情報を取得する
車両情報取得ステップと、前記近接車両の情報に基づき、前記近接車両を表示する画像を
表示させる表示制御ステップと、を含み、前記表示制御ステップにおいては、前記近接車
両を表示する第１画像と、前記第１画像よりも情報量を少なくした状態で前記近接車両を
表示する第２画像とを、切り替えて表示する。
【０００９】
本発明の一態様にかかるプログラムは、自車両に近接する近接車両の情報を取得する車
両情報取得ステップと、前記近接車両の情報に基づき、前記近接車両を表示する画像を表
示させる表示制御ステップと、をコンピュータに実行させるプログラムであって、前記表
示制御ステップにおいては、前記近接車両を表示する第１画像と、前記第１画像よりも情
報量を少なくした状態で前記近接車両を表示する第２画像とを、切り替えて表示する。
【発明の効果】
【００１０】
本発明によれば、周囲の車両の情報を適切に表示することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
