公開番号2025100466
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024223650
出願日2024-12-19
発明の名称電子装置
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類G06F 3/041 20060101AFI20250626BHJP(計算;計数)
要約【課題】ペンによる入力をセンシングし得る電子装置を提供する。
【解決手段】センサ層は、第1方向に沿って延長される第1感知電極と、第2方向に沿って延長される第2感知電極と、第1方向に沿って延長される第1電極とを含む。前記第1感知電極は複数の第1サブ電極を含み、前記第1電極は第2サブ電極を含む。第1サブ電極は第1パターンと、前記第1パターンと電気的に連結される第1ブリッジパターンとを含む。2つの隣接した第1サブ電極は一端で第1連結ラインを介して互いに電気的に連結される。2つの隣接した第2サブ電極は第2連結ラインを介して前記第2端部で互いに電気的に連結される。前記第1連結ラインは第1パッドに電気的に連結され、前記第3連結ラインは第2パッドに電気的に連結される。
【選択図】図7
特許請求の範囲【請求項１】

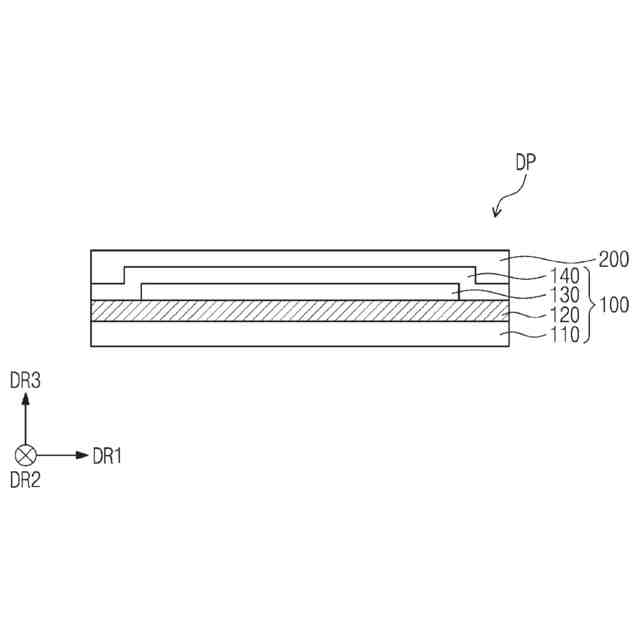

基板と、

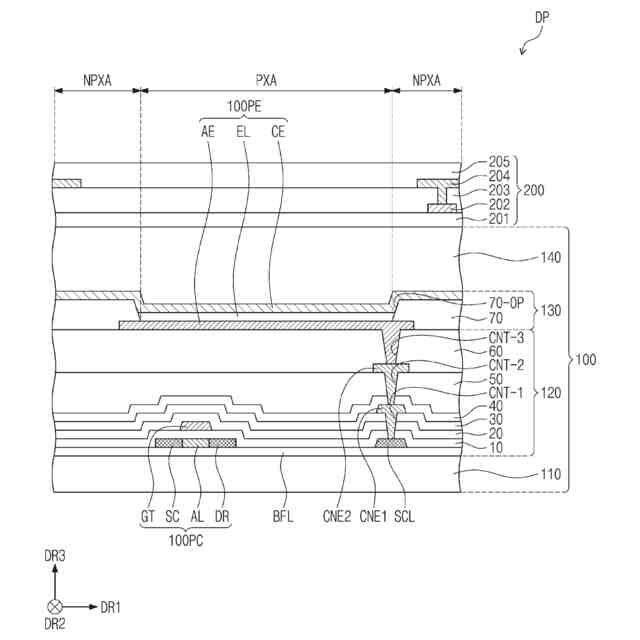

前記基板の上に配置されてトランジスタを含む回路層と、
前記回路層の上に配置されて前記トランジスタと電気的に連結される発光素子を含む発光素子層と、
前記発光素子層の上に配置されるセンサ層と、を含み、

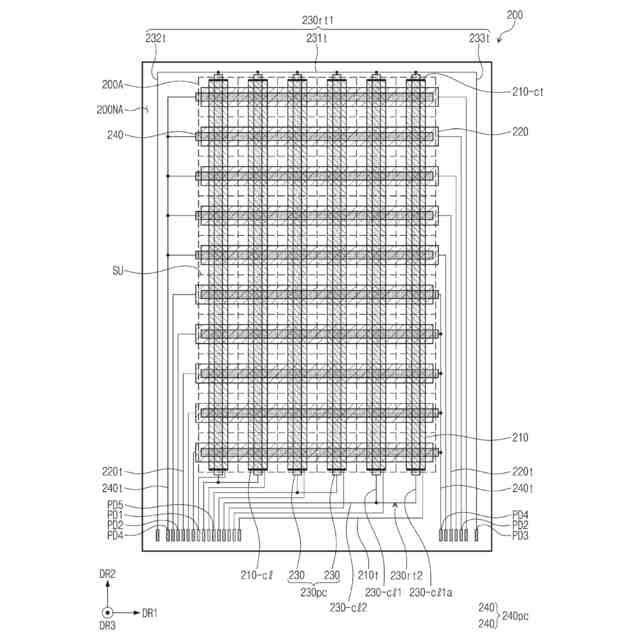

前記センサ層は、
第１方向に沿って延長される複数の第１感知電極と、
前記第１方向と交差する第２方向に沿って延長される複数の第２感知電極と、
前記第１方向に沿って延長される複数の第１電極と、を含み、
前記複数の第１感知電極それぞれは複数の第１サブ電極を含み、
前記複数の第１電極それぞれは、それぞれが第１端部と第２端部とを有する複数の第２サブ電極を含み、
前記複数の第１サブ電極それぞれは第１パターンと、前記第１パターンと電気的に連結される第１ブリッジパターンとを含み、
前記複数の第１サブ電極のうち２つの隣接した第１サブ電極は一端で第１連結ラインを介して互いに電気的に連結され、
前記複数の第２サブ電極のうち前記２つの隣接した第１サブ電極と重畳する２つの隣接した第２サブ電極は第２連結ラインを介して前記第２端部で互いに連結され、
前記第２連結ラインとは異なる隣接した第２連結ラインは第３連結ラインを介して互いに電気的に連結され、
前記第１連結ラインは第１パッドに電気的に連結され、前記第３連結ラインは第２パッドに電気的に連結される電子装置。
続きを表示（約 1,400 文字）【請求項２】
前記複数の第１電極のうち２つの隣接した第１電極は第１ループトレースラインを介して前記第２端部で互いに電気的に連結される請求項１に記載の電子装置。
【請求項３】
前記複数の第１電極は前記第１端部で第２ループトレースラインを介して互いに電気的に連結される請求項２に記載の電子装置。
【請求項４】
前記第２ループトレースラインの第１端は一つの第３パッドに連結され、前記第２ループトレースラインの前記第１端と反対する第２端は他の第３パッドに連結され、
充電駆動モードにおいて、前記第２パッドは第１信号を受信するように構成され、前記第３パッドのうち一つは第２信号を受信するように構成される請求項３に記載の電子装置。
【請求項５】
前記第２信号は前記第１信号の逆相信号を有する請求項４に記載の電子装置。
【請求項６】
前記複数の第２感知電極の一部は前記第２感知電極の一側端部で一部の第４パッドに電気的に連結され、前記第２感知電極の他の一部は前記第２感知電極の反対側の端部で他の第４パッドに電気的に連結される請求項１に記載の電子装置。
【請求項７】
相互キャパシタンス検出モードにおいて、前記第１パッドは伝送信号を受信するように構成され、前記第４パッドは受信信号を伝送するように構成される請求項６に記載の電子装置。
【請求項８】
基板と、
前記基板の上に配置されてトランジスタを含む回路層と、
前記回路層の上に配置されて前記トランジスタと電気的に連結される発光素子を含む発光素子層と、
前記発光素子層の上に配置されるセンサ層と、を含み、
前記センサ層は、
第１方向に沿って延長され、第１パターンと、前記第１パターンと電気的に連結される第１ブリッジパターンとを含む第１感知電極と、
前記第１方向と交差する第２方向に沿って延長される第２感知電極と、
前記第１方向に沿って延長される第１電極と、
前記第１感知電極と絶縁される第１ダミーパターンと、を含み、
前記第１パターンのうち少なくとも一つの第１パターンは第１部分と、前記第１部分と対向する第２部分と、前記第１部分の一端及び前記第２部分の一端と連結される第３部分とを含み、
前記第１ダミーパターンは前記第１部分と前記第２部分との間に配置され、
前記第１電極は前記第１ダミーパターン、及び前記少なくとも一つの第１パターンの前記第１部分及び第２部分と重畳し、

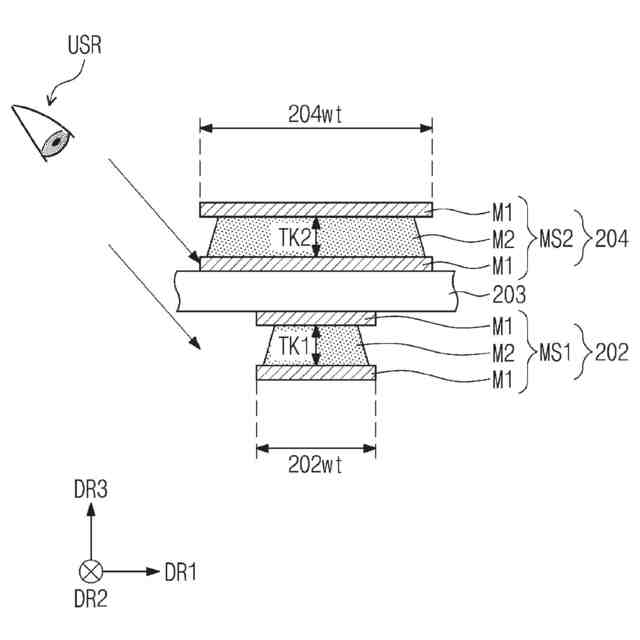

前記第１電極及び前記第１ブリッジパターンは第１層に配置され、
前記第１パターン、前記第２感知電極、及び前記第１ダミーパターンは前記第１層とは異なる第２層に配置される電子装置。
【請求項９】
前記第１ダミーパターンは前記少なくとも一つの第１パターンの前記第１部分、前記第２部分、及び前記第３部分によって定義される開口によって完全に囲まれる請求項８に記載の電子装置。
【請求項１０】
前記第１ダミーパターンは複数のパターンを含み、前記複数のパターンは前記少なくとも一つの第１パターンの前記第１部分、前記第２部分、及び前記第３部分によって定義される開口によって完全に囲まれる請求項８に記載の電子装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

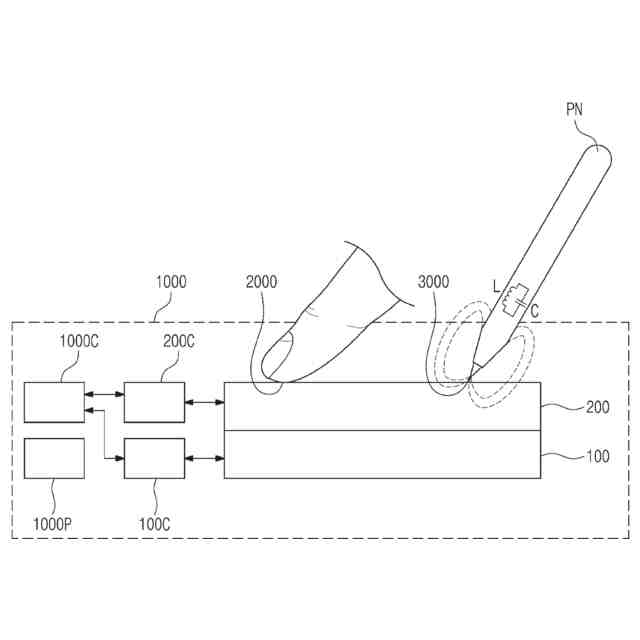

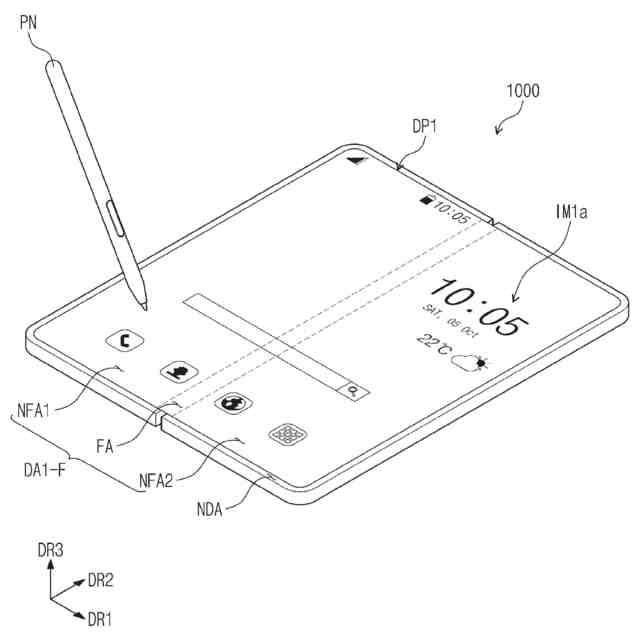

本発明は、ペンによる入力をセンシングし得る電子装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

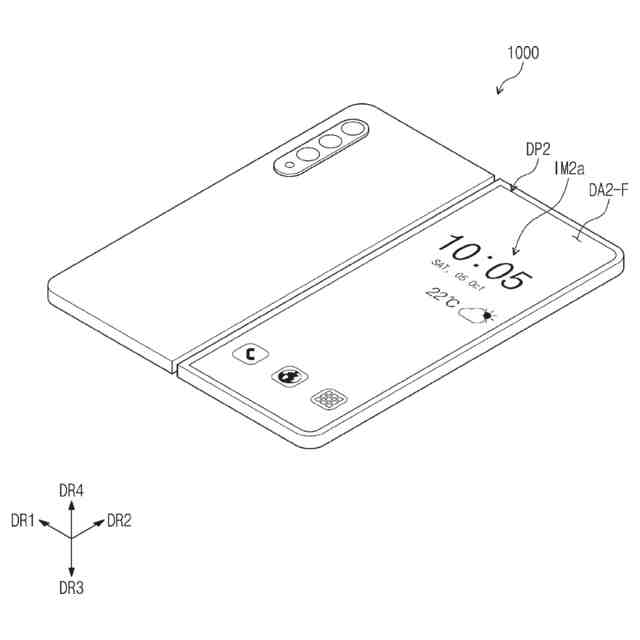

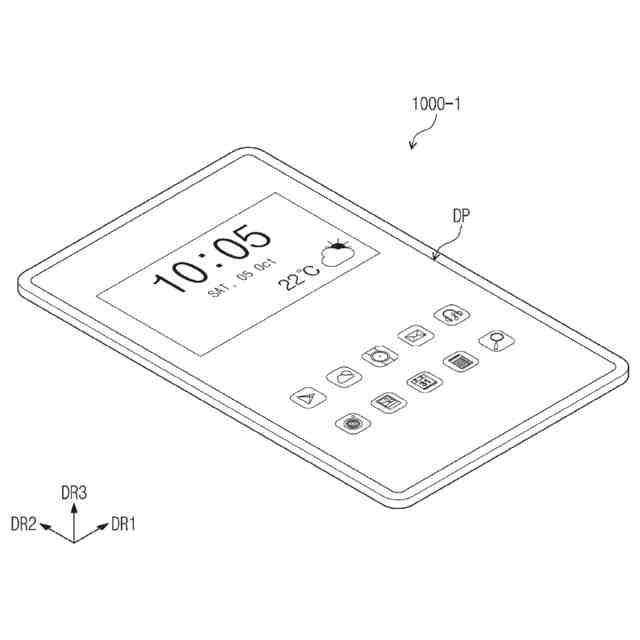

テレビ、携帯電話、タブレットＰＣ、ノートパソコン、ナビゲーション、ゲーム機などのようなマルチメディア電子装置は映像を表示するための表示装置を含む。電子装置は、ボタン、キーボード、マウスなどの通常の入力方式以外にも、ユーザが手軽に情報或いは命令を直観的に便利に入力し得るようにするタッチ基盤の入力方式を提供し得るセンサ層（または、入力センサ）を含み得る。センサ層はユーザのタッチや入力をセンシングし得る。一方、筆記具を利用した情報の入力に慣れているユーザ、または特定の応用プログラム（例えば、スケッチまたはドローイングのための応用プログラム）のための細密なタッチ入力のために、ペンを使用したいとの要求が増加しつつある。
【先行技術文献】
【特許文献】
【０００３】
韓国公開特許第2020-0060601号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、ペンによる入力をセンシングし得る電子装置を提供することを一目的とする。
【課題を解決するための手段】
【０００５】
本発明の一実施例による電子装置は、基板と、前記基板の上に配置されてトランジスタを含む回路層と、前記回路層の上に配置されて前記トランジスタと電気的に連結される発光素子を含む発光素子層と、前記発光素子層の上に配置されるセンサ層とを含み、前記センサ層は、第１方向に沿って延長される複数の第１感知電極と、前記第１方向と交差する第２方向に沿って延長される複数の第２感知電極と、前記第１方向に沿って延長される複数の第１電極とを含み、前記複数の第１感知電極それぞれは複数の第１サブ電極を含み、前記複数の第１電極それぞれは、それぞれが第１端部と第２端部とを有する複数の第２サブ電極を含み、前記複数の第１サブ電極それぞれは第１パターンと、前記第１パターンと電気的に連結される第１ブリッジパターンとを含み、前記複数の第１サブ電極のうち２つの隣接した第１サブ電極は一端で第１連結ラインを介して互いに電気的に連結され、前記複数の第２サブ電極のうち前記２つの隣接した第１サブ電極と重畳する２つの隣接した第２サブ電極は第２連結ラインを介して前記第２端部で互いに連結され、前記第２連結ラインとは異なる隣接した第２連結ラインは第３連結ラインを介して互いに電気的に連結され、前記第１連結ラインは第１パッドに電気的に連結され、前記第３連結ラインは第２パッドに電気的に連結され得る。
【０００６】
前記複数の第１電極のうち２つの隣接した第１電極は第１ループトレースラインを介して前記第２端部で互いに電気的に連結され得る。
【０００７】
前記複数の第１電極は前記第１端部で第２ループトレースラインを介して互いに電気的に連結され得る。
【０００８】
前記第２ループトレースラインの第１端は一つの第３パッドに連結され、前記第２ループトレースラインの前記第１端と反対する第２端は他の第３パッドに連結され、充電駆動モードにおいて、前記第２パッドは第１信号を受信するように構成され、前記第３パッドのうち一つは第２信号を受信するように構成され得る。
【０００９】
前記第２信号は前記第１信号の逆相信号を有し得る。
【００１０】
前記複数の第２感知電極の一部は前記第２感知電極の一側端部で一部の第４パッドに電気的に連結され、前記第２感知電極の他の一部は前記第２感知電極の反対側の端部で他の第４パッドに電気的に連結され得る。
（【００１１】以降は省略されています）
