公開番号2025100057
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217146
出願日2023-12-22
発明の名称ファン装置
出願人中部電力ミライズ株式会社,中部電力株式会社
代理人個人,個人
主分類F04D 25/08 20060101AFI20250626BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】結露及びカビの少なくとも一方の抑制に十分な量の風が、天井に対し、効率良くより広範囲に行き渡るファン装置を提供する。
【解決手段】ファン装置1は、羽根Bと、モータMとを備えている。羽根BがモータMにより回転されることにより、風Wが発生する。風Wは、天井Cに当たる。風Wの方向の、天井Cに対する角度は、45°以上90°以下である。ファン装置1において、羽根BがモータMにより回転されることにより、風Wが、天井Cに当たるように上方に吹出される。
【選択図】図1
特許請求の範囲【請求項１】
羽根と、モータとを備えており、
前記羽根が前記モータにより回転されることにより、風が発生し、
前記風は、天井に当たり、
前記風の方向の、前記天井に対する角度は、４５°以上９０°以下である
ことを特徴とするファン装置。
続きを表示（約 490 文字）【請求項２】
羽根と、モータとを備えており、
前記羽根が前記モータにより回転されることにより、風が、天井に当たるように上方に吹出される
ことを特徴とするファン装置。
【請求項３】
更に、ヒータを備えており、
前記ヒータは、前記風を加熱する
ことを特徴とする請求項１又は請求項２に記載のファン装置。
【請求項４】
更に、ハウジングを備えており、
前記ハウジングは、前記モータを保持していて、前記天井に取り付けられている
ことを特徴とする請求項１又は請求項２に記載のファン装置。
【請求項５】
前記ハウジングは、縦桟を介して、前記天井に取り付けられている
ことを特徴とする請求項４に記載のファン装置。
【請求項６】
前記羽根は、複数、並ぶ状態で設けられている
ことを特徴とする請求項１又は請求項２に記載のファン装置。
【請求項７】
前記天井の中央に設けられている
ことを特徴とする請求項１又は請求項２に記載のファン装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、店舗等の天井における、結露及びカビの少なくとも一方（以下「結露等」とする）の発生を抑制するファン装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特開２０１９－１５４８８号公報（特許文献１）には、天井下の空気加熱循環装置が開示されている。
この装置では、天井の上に設置した風洞２の中に送風機４及び熱交換器３が配置されており、空気吹き出し側の天井の開口部９から空気吸い込み側の天井の開口部１にかけて、天井面の下１ｍ（メートル）以内にある空気の水平な流れが発生する。
かような水平な風により、冷凍冷蔵ケースからの冷熱輻射及び冷気漏れにより冷やされた店舗を始めとする天井における、高湿度時に顕著な結露等が抑制される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の装置では、天井下の空気が開口部１，９の間で水平に流れるため、天井に対し結露等の抑制が可能な程度の風を行き渡らせる範囲の広さに限界がある。当該範囲は、開口部１，９の間を直進的に流れる風により、直進方向に交わる方向に広がり難い。
又、当該範囲は、開口部１，９の間を長くすることで広げられるところ、その分、天井上の風洞２を長くし、且つ送風機４の能力を大きくする必要があり、コストが上昇する。更に、開口部１，９の間を長くしたところで、風が直進方向に交わる方向に広がり難い性質に変わりはなく、範囲拡大の効率が悪い。
更に、上記の装置では、冷やされた天井下の空気のみが循環するため、熱効率に向上の余地がある。
【０００５】
そこで、本発明の第１の目的は、結露等の抑制に十分な量の風が、天井に対し、効率良くより広範囲に行き渡るファン装置を提供することである。
又、本発明の第２の目的は、熱効率がより良好であるファン装置を提供することである。
【課題を解決するための手段】
【０００６】
本明細書は、ファン装置を開示する。このファン装置は、羽根と、モータとを備えていても良い。羽根が前記モータにより回転されることにより、風が発生しても良い。風は、天井に当たっても良い。風の方向の、天井に対する角度は、４５°以上９０°以下であっても良い。
又、ファン装置は、羽根と、モータとを備えていても良い。羽根が前記モータにより回転されることにより、風が、天井に当たるように上方に吹出されても良い。
【発明の効果】
【０００７】
本発明の第１の効果は、結露等の抑制に十分な量の風が、天井に対し、効率良くより広範囲に行き渡るファン装置が提供されることである。
又、本発明の第２の効果は、熱効率がより良好であるファン装置が提供されることである。
【図面の簡単な説明】
【０００８】
本発明の第１形態に係るファン装置の斜視図である。
図１の上面図である。

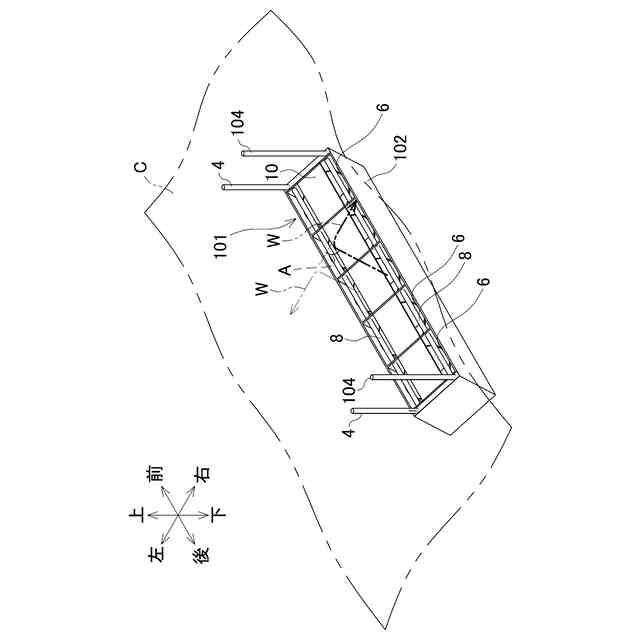

本発明の第２形態に係るファン装置の斜視図である。

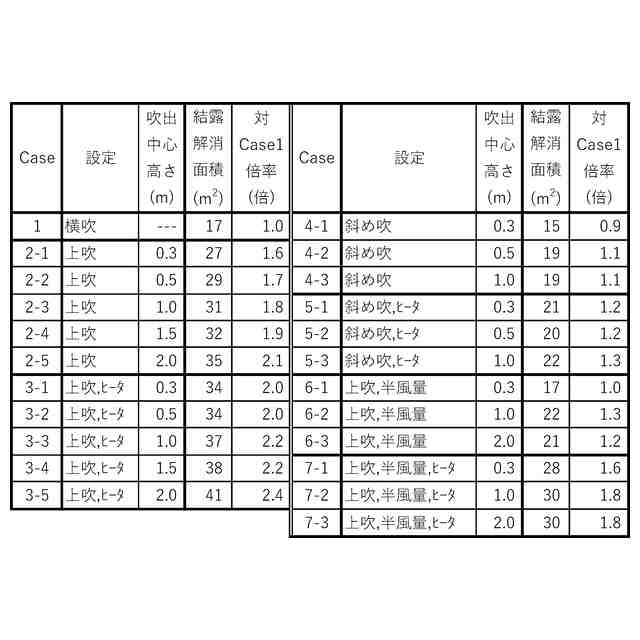

Ｃａｓｅ１（比較例）に係る水分量の分布を示す画像である。
Ｃａｓｅ２－１（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ２－２（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ２－３（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ２－４（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ２－５（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ３－１（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ３－２（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ３－３（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ３－４（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ３－５（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ４－１（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ４－２（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ４－３（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ５－１（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ５－２（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ５－３（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ６－１（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ６－２（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ６－３（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ７－１（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ７－２（実施例）に係る水分量の分布を示す画像である。
Ｃａｓｅ７－３（実施例）に係る水分量の分布を示す画像である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態及びその変更例が、適宜図面に基づいて説明される。本発明は、下記の形態及び変更例に限定されない。
【００１０】

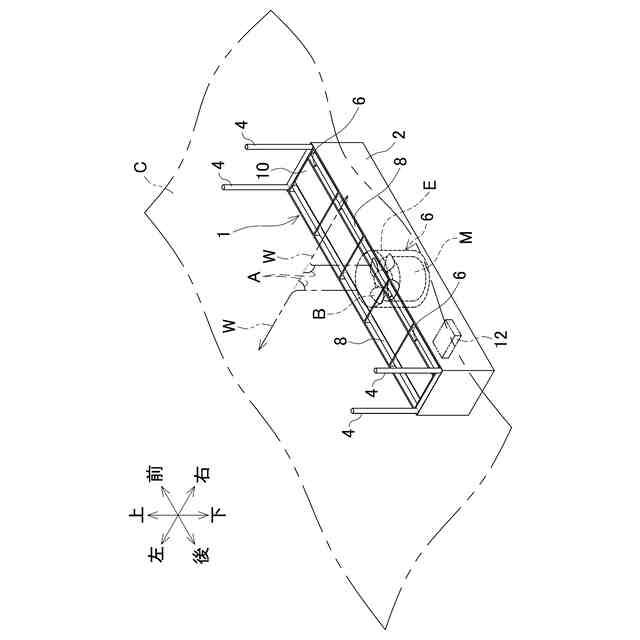

図１は、本発明の第１形態に係るファン装置１の斜視図である。図２は、図１の上面図である。
第１形態のファン装置１は、ハウジング２と、複数（ここでは４本）の縦桟４と、複数（ここでは５つ）のファン６と、複数（ここでは２本）のヒータ８と、カバー１０と、制御手段１２と、を備えている。
（【００１１】以降は省略されています）
