公開番号2025099099
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215487
出願日2023-12-21
発明の名称電気装置の筐体、電気装置及び回路基板収納ケース
出願人株式会社デンソーテン
代理人弁理士法人佐野特許事務所
主分類H05K 7/14 20060101AFI20250626BHJP(他に分類されない電気技術)
要約【課題】振動による騒音の発生が抑制された構造で、基板を保持することが可能な電気装置の筐体を提供する。
【解決手段】基板を挿入する開口部と、前記開口部と対向する閉塞壁と、前記開口部から前記閉塞壁まで延びて互いに対向する一対の側壁と、を有して前記閉塞壁側よりも前記開口部側の幅が広い段差部が設けられた前記基板を収容する電気装置の筐体であって、一対の前記側壁に隣接して形成されて前記基板の挿入方向に延び、前記基板の側端部を前記挿入方向に沿って案内するガイド面を有する一対のガイド部と、前記閉塞壁に隣接して配置されて前記基板の先端部を保持する第1保持部と、前記側壁に隣接して前記第1保持部よりも前記開口部側に配置されて前記基板の前記段差部を前記ガイド面上から法線方向に離間した状態で保持する第2保持部と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
基板を挿入する開口部と、前記開口部と対向する閉塞壁と、前記開口部から前記閉塞壁まで延びて互いに対向する一対の側壁と、を有して前記閉塞壁側よりも前記開口部側の幅が広い段差部が設けられた前記基板を収容する電気装置の筐体であって、
一対の前記側壁に隣接して形成されて前記基板の挿入方向に延び、前記基板の側端部を前記挿入方向に沿って案内するガイド面を有する一対のガイド部と、
前記閉塞壁に隣接して配置されて前記基板の先端部を保持する第１保持部と、
前記側壁に隣接して前記第１保持部よりも前記開口部側に配置されて前記基板の前記段差部を前記ガイド面上から法線方向に離間した状態で保持する第２保持部と、
を有する、電気装置の筐体。
続きを表示（約 730 文字）【請求項２】
前記第１保持部は、前記基板の前記先端部を前記ガイド面上から法線方向に離間した状態で保持する、請求項１に記載の電気装置の筐体。
【請求項３】
前記第１保持部及び前記第２保持部は、前記ガイド面上からの法線方向の距離が同じである、請求項２に記載の電気装置の筐体。
【請求項４】
前記第１保持部及び前記第２保持部の前記基板の挿入口は、前記開口部が位置する方向に面する、請求項１または請求項２に記載の電気装置の筐体。
【請求項５】
前記第１保持部及び前記第２保持部は、前記開口部から前記挿入口に近づくにつれて前記ガイド面から離れるように前記挿入口に向かって傾斜する傾斜面を有する、請求項４に記載の電気装置の筐体。
【請求項６】
一対の前記ガイド部、前記第１保持部、及び前記第２保持部の組は、前記ガイド面の法線方向に複数並置される、請求項１または請求項２に記載の電気装置の筐体。
【請求項７】
請求項１または請求項２に記載の電気装置の筐体と、
前記筐体に前記開口部を覆う蓋部材と、
を備える、電気装置。
【請求項８】
前記蓋部材は、前記基板を保持する第３保持部を有する、請求項７に記載の電気装置。
【請求項９】
前記第３保持部は、前記基板を前記ガイド面上から法線方向に離間した状態で保持する、請求項８に記載の電気装置。
【請求項１０】
前記第１保持部、前記第２保持部及び前記第３保持部は、前記ガイド面上からの法線方向の距離が同じである、請求項９に記載の電気装置の筐体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電気装置の筐体、電気装置及び回路基板収納ケースに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
プリント基板等の電気装置の基板を内部空間に収容して保持する電気装置の筐体が知られている。このような筐体は、筐体内の互いに対向する一対の側壁に、基板の挿入方向に延びるガイド部を備える。さらに、筐体の開口部と対向する閉塞壁と、一対の側壁とに基板を保持する保持部（規制部）を設けた構造が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４００１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来技術では、規制部で基板を保持した状態で、基板がガイド部の基板と対向する溝壁（ガイド面）と接触している。基板と溝壁（ガイド面）との間には、クリアランスの関係でわずかな隙間が生じることがある。これにより、従来技術では、当該隙間に起因して振動によって断続的に基板と溝壁（ガイド面）とが接触し合い、騒音が発生することが課題であった。
【０００５】
本発明は、上記の課題に鑑み、振動による騒音の発生が抑制された構造で、基板を保持することが可能な電気装置の筐体、電気装置及び回路基板収納ケースを提供することを目的とする。
【課題を解決するための手段】
【０００６】
例示的な本発明は、基板を挿入する開口部と、前記開口部と対向する閉塞壁と、前記開口部から前記閉塞壁まで延びて互いに対向する一対の側壁と、を有して前記閉塞壁側よりも前記開口部側の幅が広い段差部が設けられた前記基板を収容する電気装置の筐体であって、一対の前記側壁に隣接して形成されて前記基板の挿入方向に延び、前記基板の側端部を前記挿入方向に沿って案内するガイド面を有する一対のガイド部と、前記閉塞壁に隣接して配置されて前記基板の先端部を保持する第１保持部と、前記側壁に隣接して前記第１保持部よりも前記開口部側に配置されて前記基板の前記段差部を前記ガイド面上から法線方向に離間した状態で保持する第２保持部と、を有する。
【発明の効果】
【０００７】
本発明の構成によれば、筐体の一対の側壁それぞれに、ガイド部と、第２保持部とが設けられる。そして、第２保持部において、基板はガイド部のガイド面から離れた状態で保持される。これにより、筐体内で基板を保持した状態において筐体に振動が生じても、基板とガイド面とが接触しない。したがって、電気装置の筐体において、振動による騒音の発生が抑制された構造で、基板を保持することが可能である。
【図面の簡単な説明】
【０００８】

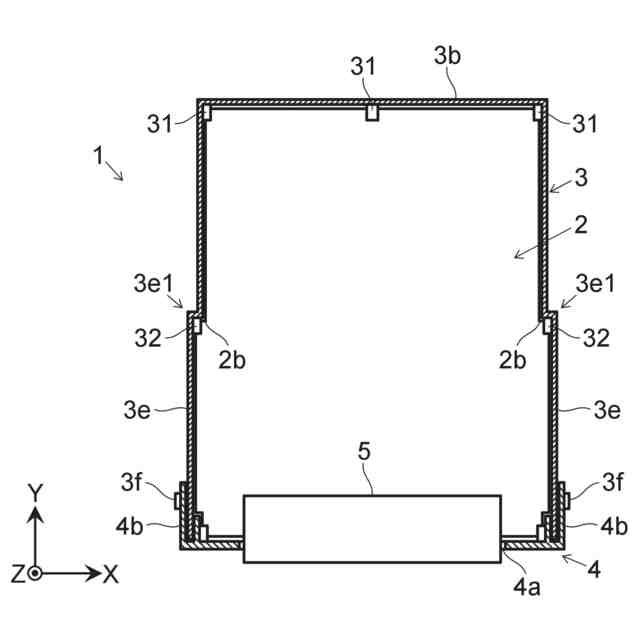

実施形態の電気装置の水平断面平面図

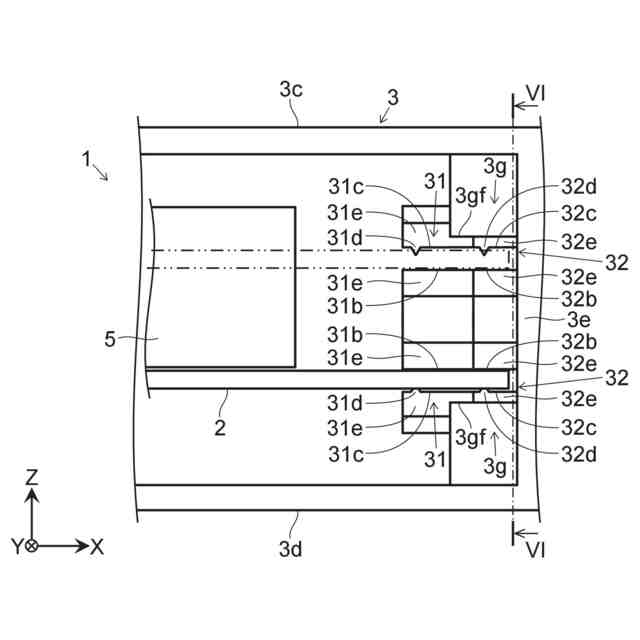

図１の電気装置の部分正面図

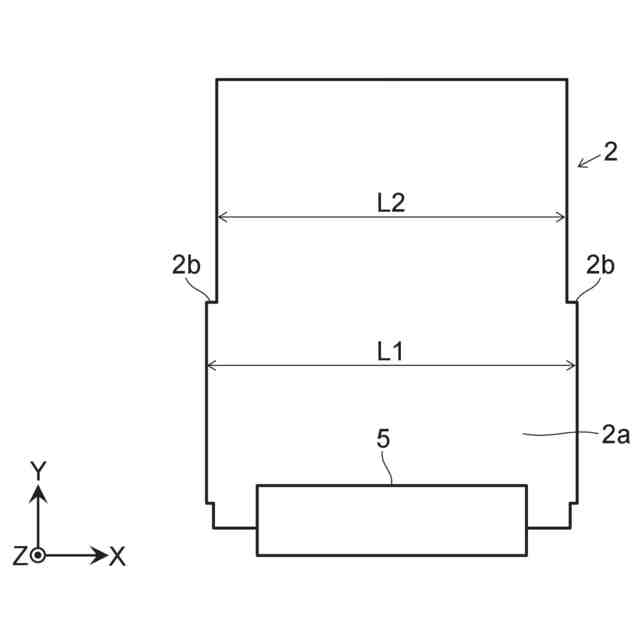

図１の電気装置の基板の平面図
図１の電気装置の筐体の水平断面平面図

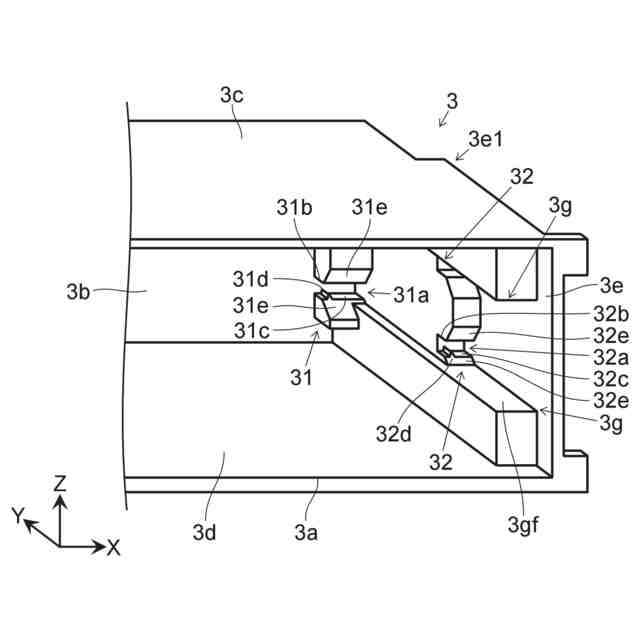

図３の筐体の正面側から見た部分斜視図

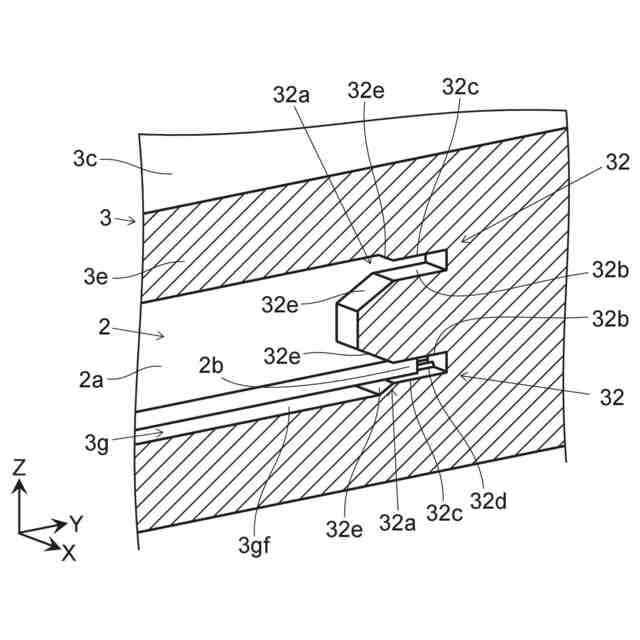

図２の電気装置の右端部のVI－VI線における垂直断面斜視図

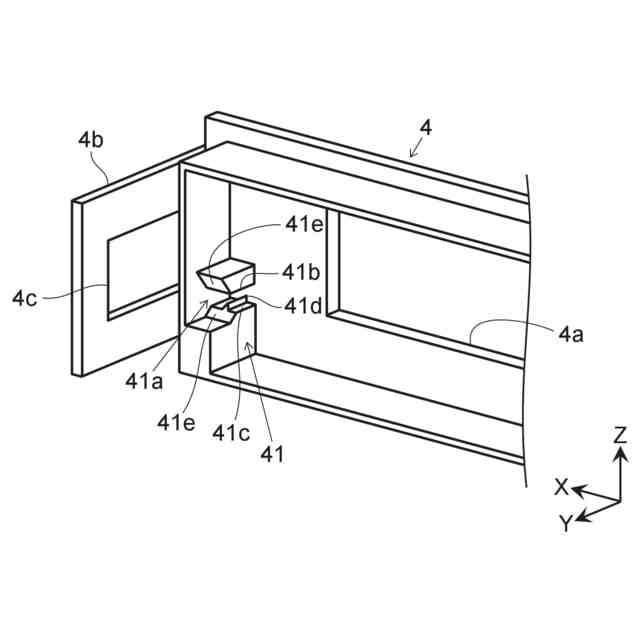

図１の電気装置の蓋部材の背面側から見た部分斜視図

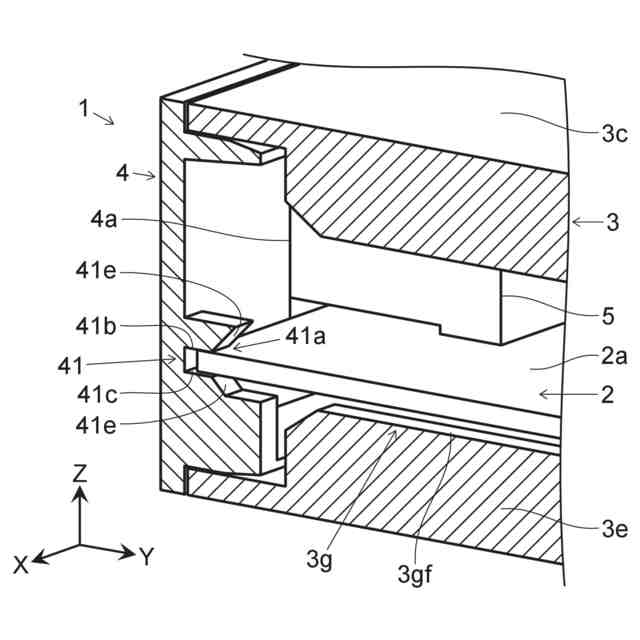

図２の電気装置の蓋部材周辺のVI－VI線における垂直断面斜視図
【発明を実施するための形態】
【０００９】
以下、本発明の例示的な実施形態について、図面を参照しながら詳細に説明する。なお、本書では説明の便宜上、３次元直交座標系を図示した。電気装置１に対し、Ｘ軸方向が「左右横方向」であり、Ｙ軸方向が「前後方向」であり、Ｚ軸方向が「上下方向」である。詳細に言えば、Ｘ軸正方向が「右側」であり、Ｘ軸負方向が「左側」であり、Ｙ軸正方向が「背面側（後側）」であり、Ｙ軸負方向が「正面側（前側）」であり、Ｚ軸正方向が「上側」であり、Ｚ軸負方向が「下側」である。また、ここで呼ぶ「直交」及び「平行」は、厳密に直交及び平行に限定されるわけではなく、略直交及び略平行も含む。
【００１０】
図１は、実施形態の電気装置１の水平断面平面図である。図２は、図１の電気装置１の部分正面図である。図３は、図１の電気装置１の基板２の平面図である。図４は、図１の電気装置１の筐体３の水平断面平面図である。なお、図２では、電気装置１の蓋部材４の描画を省略した。また、図２は、電気装置１の正面から見て右側（Ｘ軸正方向側）の部分を示しているが、左側（Ｘ軸負方向側）の部分も同様の構造である。
（【００１１】以降は省略されています）
