公開番号2025124527
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020642
出願日2024-02-14
発明の名称電源制御装置およびプログラム
出願人株式会社デンソーテン
代理人弁理士法人酒井国際特許事務所
主分類H02J 9/06 20060101AFI20250819BHJP(電力の発電,変換,配電)
要約【課題】遮断装置に対して遮断信号を出力するゲート回路が正しく動作するか否かを診断する。
【解決手段】実施形態の一態様に係る電源制御装置は、遮断装置と、第1検出部と、第2検出部と、ゲート回路と、診断部とを備える。第1検出部は、第1系統または第2系統の電源失陥を第1検出ロジックを用いて検出して第1遮断指令を出力する。第2検出部は、第1系統または第2系統の電源失陥を第2検出ロジックを用いて検出して第2遮断指令を出力する。ゲート回路は、第1、第2遮断指令の少なくとも一方が入力された場合に遮断装置を遮断状態にする遮断信号を出力する。診断部は、診断モードのときに、第1検出部から第1遮断指令を出力させた後、当該第1遮断指令の出力を停止させる処理と、第2検出部から第2遮断指令を出力させた後、当該第2遮断指令の出力を停止させる処理とを実行し、ゲート回路から対応した遮断信号が出力されているか否かを診断する。
【選択図】図6
特許請求の範囲【請求項１】
第１電源の電力を第１負荷に供給する第１系統と第２電源の電力を第２負荷に供給する第２系統とを接続および遮断可能な遮断装置と、
前記第１系統または前記第２系統の電源失陥を第１検出ロジックを用いて検出して第１遮断指令を出力する第１検出部と、
前記第１系統または前記第２系統の電源失陥を第２検出ロジックを用いて検出して第２遮断指令を出力する第２検出部と、
前記第１遮断指令および前記第２遮断指令が入力可能に構成され、前記第１遮断指令および前記第２遮断指令の少なくとも一方が入力された場合に前記遮断装置を遮断状態にする遮断信号を出力するゲート回路と、
前記ゲート回路の診断を行う診断モードのときに、前記第１検出部から前記第１遮断指令を出力させた後、当該第１遮断指令の出力を停止させる処理と、前記第２検出部から前記第２遮断指令を出力させた後、当該第２遮断指令の出力を停止させる処理とを実行し、前記ゲート回路から、前記第１検出部による前記第１遮断指令の出力および停止と前記第２検出部による前記第２遮断指令の出力および停止とに対応した前記遮断信号が出力されているか否かを診断する診断部と
を備える電源制御装置。
続きを表示（約 1,600 文字）【請求項２】
前記第１検出部は、
前記第１系統または前記第２系統の系統電圧が地絡閾値以下になった場合に前記系統電圧が低下したことを示す電圧低下信号を出力する比較器と、前記比較器から出力された前記電圧低下信号をラッチして前記第１遮断指令を出力するラッチ回路とを含むハードウェアにより構成され、
前記診断部は、
前記診断モードのときに、前記地絡閾値を前記系統電圧以上になるように変化させることで前記第１検出部から前記第１遮断指令を出力させた後、前記ラッチ回路をクリアすることで前記第１遮断指令の出力を停止させる、
請求項１に記載の電源制御装置。
【請求項３】
前記第１検出部は、
前記第１系統または前記第２系統の系統電圧が地絡閾値以下になった場合に前記系統電圧が低下したことを示す電圧低下信号を出力する比較器と、前記比較器から出力された前記電圧低下信号に応じて前記第１遮断指令を示すパルスを一定時間出力するパルス出力装置とを含むハードウェアにより構成され、
前記診断部は、
前記診断モードのときに、前記地絡閾値を前記系統電圧以上になるように変化させることで前記第１検出部から前記第１遮断指令を出力させ、
当該第１遮断指令の出力は、前記一定時間が経過した後に停止する、
請求項１に記載の電源制御装置。
【請求項４】
前記第２検出部は、
ソフトウェアにより構成され、
前記診断部は、
前記診断モードのときに、前記第２検出部から前記第２遮断指令を出力させた後、前記第２遮断指令の出力を停止させる
請求項１に記載の電源制御装置。
【請求項５】
前記第２検出部および前記診断部として機能する単一のマイクロコンピュータ
を含む請求項１に記載の電源制御装置。
【請求項６】
前記第２検出部として機能する第１マイクロコンピュータと、
前記診断部として機能するとともに、前記診断モードのときに前記第２検出部として機能する第２マイクロコンピュータと
を含む請求項１に記載の電源制御装置。
【請求項７】
前記診断部は、
前記診断モードのとき、電源失陥の発生に伴って前記第１マイクロコンピュータが実行する失陥時処理を停止させる、
請求項６に記載の電源制御装置。
【請求項８】
第１電源の電力を第１負荷に供給する第１系統と第２電源の電力を第２負荷に供給する第２系統とを接続および遮断可能な遮断装置と、
前記第１系統または前記第２系統の電源失陥を第１検出ロジックを用いて検出して第１遮断指令を出力する第１検出部と、
前記第１系統または前記第２系統の電源失陥を第２検出ロジックを用いて検出して第２遮断指令を出力する第２検出部と、
前記第１遮断指令および前記第２遮断指令が入力可能に構成され、前記第１遮断指令および前記第２遮断指令の少なくとも一方が入力された場合に前記遮断装置を遮断状態にする遮断信号を出力するゲート回路と
を備える電源制御装置を制御するプログラムであって、
前記ゲート回路の診断を行う診断モードのときに、前記第１検出部から前記第１遮断指令を出力させた後、当該第１遮断指令の出力を停止させる処理と、前記第２検出部から前記第２遮断指令を出力させた後、当該第２遮断指令の出力を停止させる処理とを実行し、前記ゲート回路から、前記第１検出部による前記第１遮断指令の出力および停止と前記第２検出部による前記第２遮断指令の出力および停止とに対応した前記遮断信号が出力されているか否かを診断すること、
をコンピュータに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電源制御装置およびプログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、メイン電源である第１電源を有する第１系統と、バックアップ電源である第２電源を有する第２系統と、第１、第２系統を接続および遮断可能な遮断装置とを備える電源制御装置が知られている（例えば、特許文献１参照）。かかる電源制御装置では、第１系統において電源失陥が生じた場合、遮断装置を遮断状態にし、第２電源の電力を用いたバックアップ制御を行うようにしている。
【０００３】
また、従来技術に係る電源制御装置は、電源失陥を検出する第１検出部および第２検出部を備えている。電源失陥検出時、第１検出部から出力される遮断指令と、第２検出部から出力される遮断指令とは、ＯＲ回路で構成されるゲート回路に入力される。ゲート回路は、少なくとも一方の遮断指令が入力された場合に、遮断装置に対して遮断信号を出力する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０４３５３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来技術では、ゲート回路が正しく動作するか否かを診断することができなかった。すなわち、上記した電源制御装置においては、第１、第２検出部のそれぞれから出力される遮断指令に対して、ゲート回路が正しく遮断装置に遮断信号を出力できるかを診断できることが望ましいが、かかる診断は行われていなかった。
【０００６】
本発明は、上記に鑑みてなされたものであって、遮断装置に対して遮断信号を出力するゲート回路が正しく動作するか否かを診断することができる電源制御装置およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決し、目的を達成するために、本発明において、電源制御装置は、遮断装置と、第１検出部と、第２検出部と、ゲート回路と、診断部とを備える。遮断装置は、第１電源の電力を第１負荷に供給する第１系統と第２電源の電力を第２負荷に供給する第２系統とを接続および遮断可能に構成される。第１検出部は、前記第１系統または前記第２系統の電源失陥を第１検出ロジックを用いて検出して第１遮断指令を出力する。第２検出部は、前記第１系統または前記第２系統の電源失陥を第２検出ロジックを用いて検出して第２遮断指令を出力する。ゲート回路は、前記第１遮断指令および前記第２遮断指令が入力可能に構成され、前記第１遮断指令および前記第２遮断指令の少なくとも一方が入力された場合に前記遮断装置を遮断状態にする遮断信号を出力する。診断部は、前記ゲート回路の診断を行う診断モードのときに、前記第１検出部から前記第１遮断指令を出力させた後、当該第１遮断指令の出力を停止させる処理を実行する。診断部は、前記第２検出部から前記第２遮断指令を出力させた後、当該第２遮断指令の出力を停止させる処理を実行する。診断部は、前記ゲート回路から、前記第１検出部による前記第１遮断指令の出力および停止と前記第２検出部による前記第２遮断指令の出力および停止とに対応した前記遮断信号が出力されているか否かを診断する。
【発明の効果】
【０００８】
本発明によれば、電源制御装置は、診断モードのときに、第１検出部から第１遮断指令を出力させた後、当該第１遮断指令の出力を停止させる処理と、第２検出部から第２遮断指令を出力させた後、当該第２遮断指令の出力を停止させる処理とを実行する。電源制御装置は、かかる処理を実行したときのゲート回路の出力をモニタする。すなわち、電源制御装置は、ゲート回路から、第１検出部による第１遮断指令の出力および停止と第２検出部による第２遮断指令の出力および停止とに対応した遮断信号が出力されているか否かを診断する。これにより、第１遮断指令の出力および停止、第２遮断指令の出力および停止通りに、ゲート回路が正しく動作するか否かを診断することができる。
【図面の簡単な説明】
【０００９】

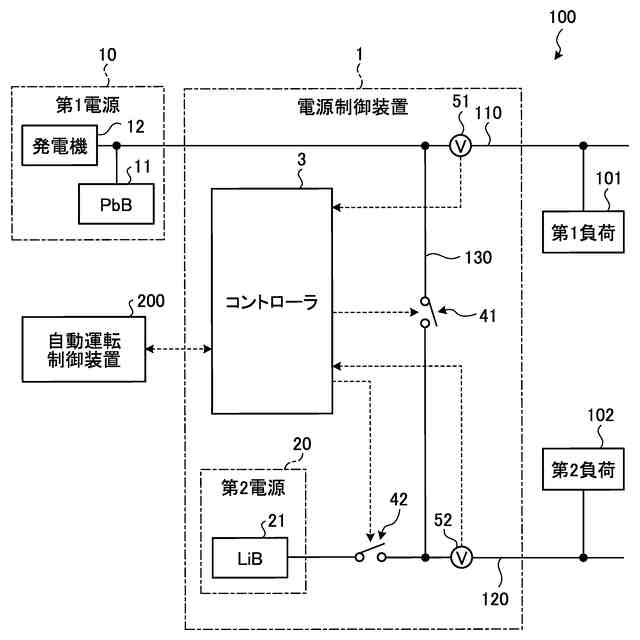

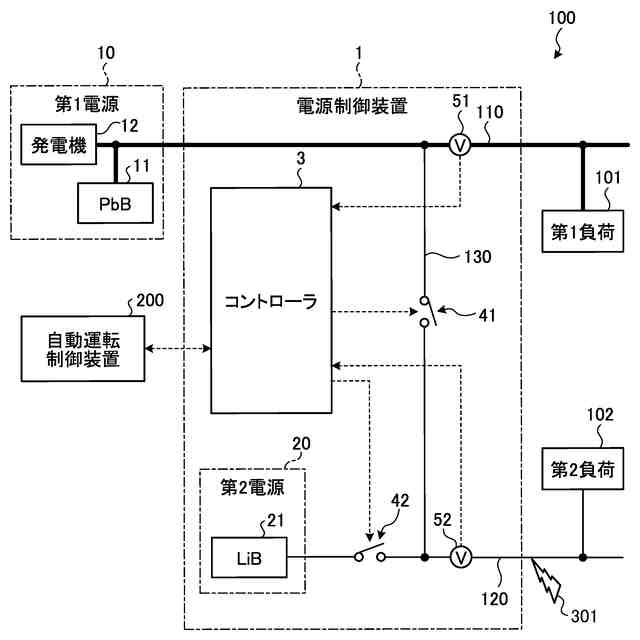

図１は、第１実施形態に係る電源制御装置を備える制御システムの構成例を示す説明図である。

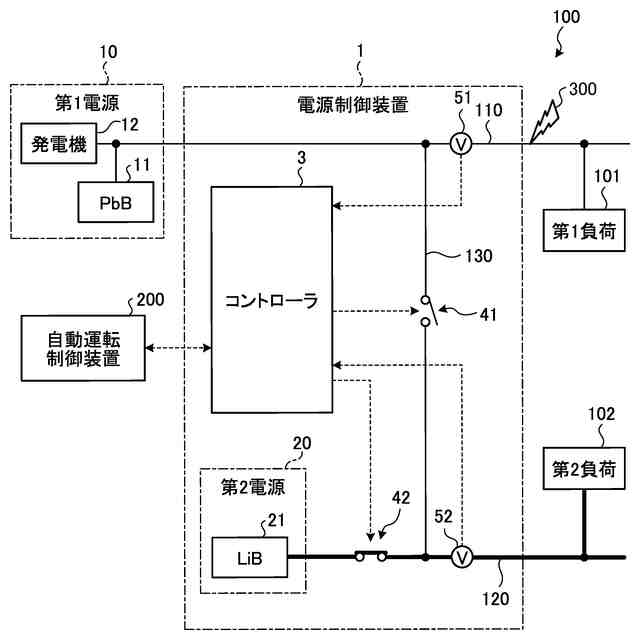

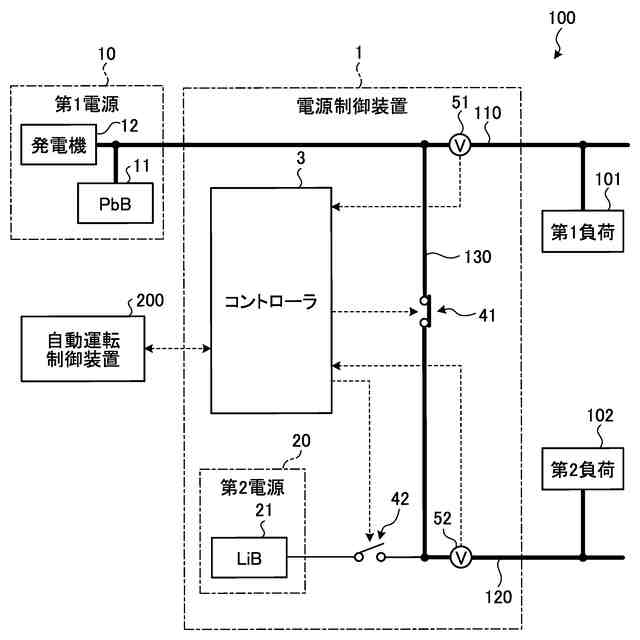

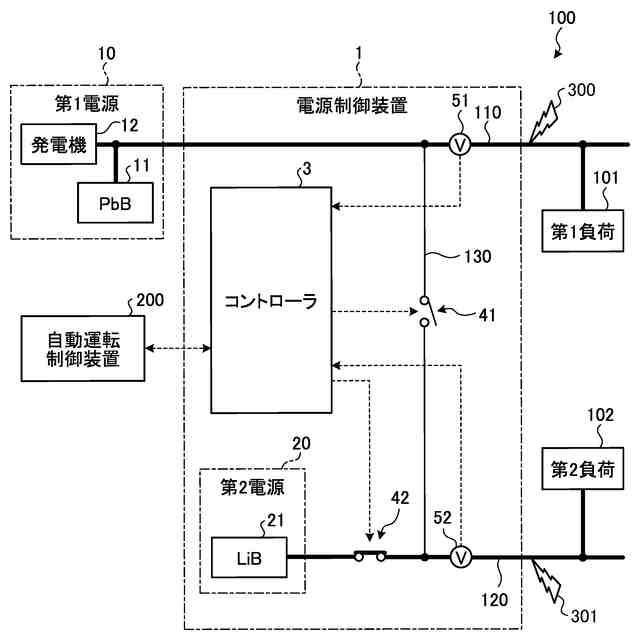

図２は、第１実施形態に係る電源制御装置の動作例を示す説明図である。
図３は、第１実施形態に係る電源制御装置の動作例を示す説明図である。
図４は、第１実施形態に係る電源制御装置の動作例を示す説明図である。
図５は、第１実施形態に係る電源制御装置の動作例を示す説明図である。

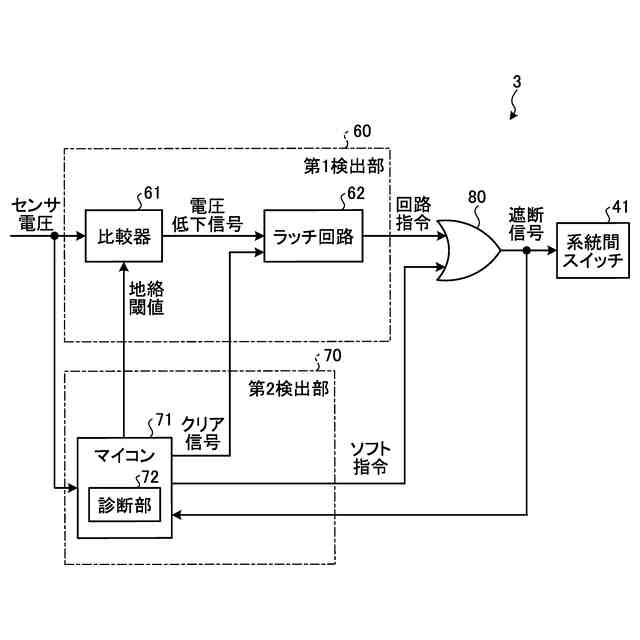

図６は、第１実施形態に係る第１検出部および第２検出部の構成例を示す図である。

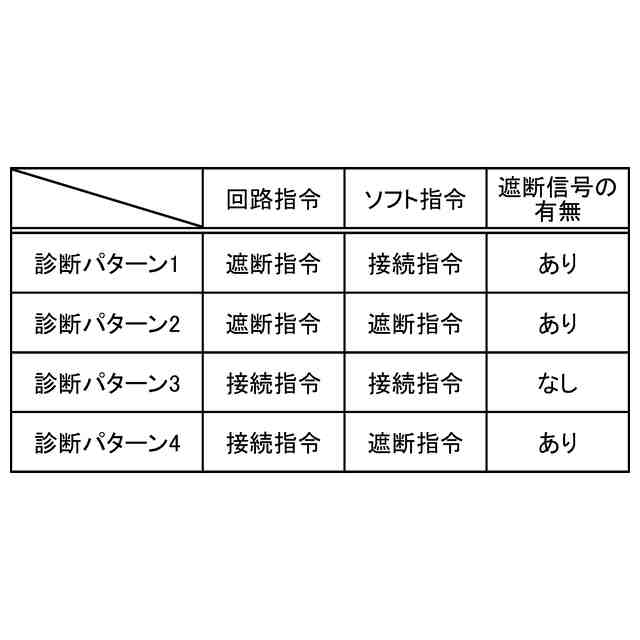

図７は、ゲート回路の診断を説明するための図である。

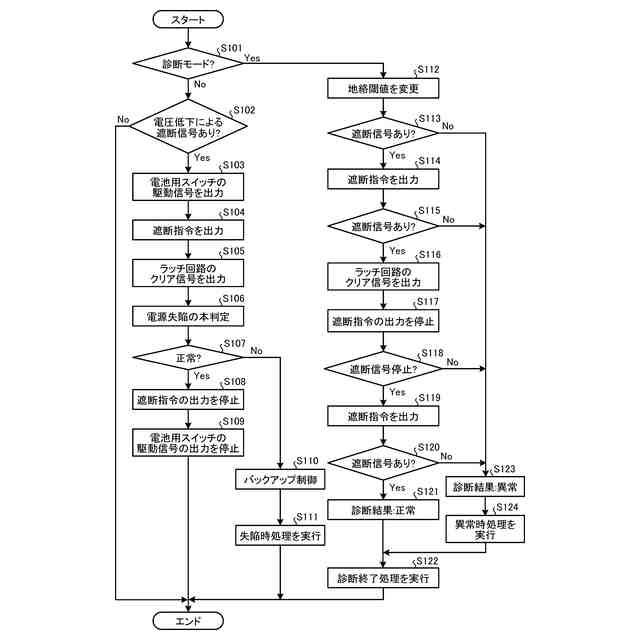

図８は、マイコンが実行する処理の一例を示すフローチャートである。

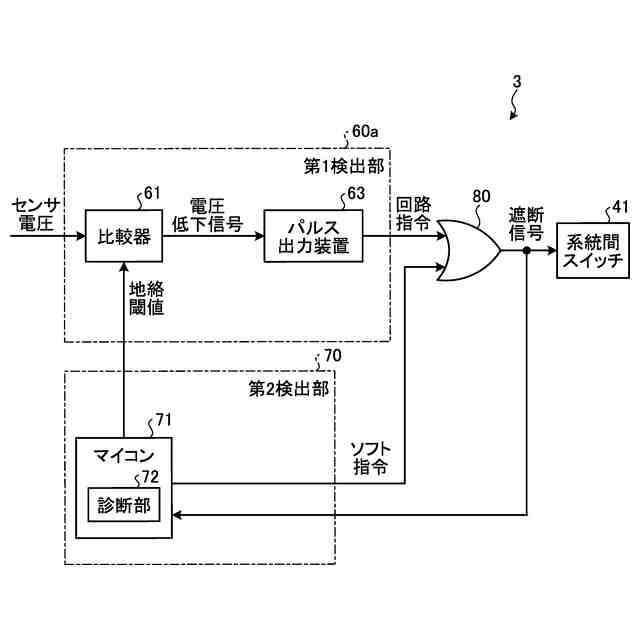

図９は、第２実施形態に係る第１検出部および第２検出部の構成例を示す図である。
図１０は、第２実施形態に係るマイコンが実行する処理の一例を示すフローチャートである。
図１１は、第３実施形態に係る第１検出部および第２検出部の構成例を示す図である。
図１２は、第３実施形態に係るメインマイコンが実行する処理の一例を示すフローチャートである。
図１３は、第３実施形態に係るサブマイコンが実行する処理の一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、電源制御装置およびプログラムの実施形態を詳細に説明する。なお、以下に示す実施形態によりこの発明が限定されるものではない。実施形態に係る電源制御装置は、電気自動車、ハイブリッド自動車、または、内燃機関によって走行するエンジン自動車などの車両に搭載されるが、これに限定されるものではない。また、実施形態に係る電源制御装置は、自動運転機能を備える車両に搭載されて負荷へ電力を供給する装置であるが、これに限られない。
（【００１１】以降は省略されています）
