公開番号2025119755
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014735
出願日2024-02-02
発明の名称電源制御装置および電源制御プログラム
出願人株式会社デンソーテン
代理人弁理士法人酒井国際特許事務所
主分類H02J 1/00 20060101AFI20250807BHJP(電力の発電,変換,配電)
要約【課題】経年変化によって回路の応答時間が長くなったとしても、要求応答時間を満たすことができる電源制御装置および電源制御プログラムを提供する。
【解決手段】実施形態に係る電源制御装置は、遮断機構、比較器、ラッチ回路、バイパス回路、およびコントローラを備える。遮断機構は、異なる給電系統である第1系統と第2系統との接続を遮断する。比較器は、系統電圧が異常閾値以下になると異常検出信号を出力する。ラッチ回路は、異常検出信号をラッチして遮断信号を出力し、遮断機構を遮断させる。バイパス回路は、ラッチ回路をバイパスする。コントローラは、診断モードにおいて系統電圧が異常閾値以下になるように制御して、異常検出信号または遮断信号が出力されてから遮断機構が遮断されるまでの所要時間が規定時間より長ければ、比較器からバイパス回路を介して遮断機構に異常検出信号を出力させる。
【選択図】図1
特許請求の範囲【請求項１】
メイン電源から負荷に給電する第１系統とバックアップ電源から負荷に給電する第２系統との接続を遮断する遮断機構と、
前記第１系統または前記第２系統の電圧である系統電圧と異常閾値とを比較し、前記系統電圧が異常閾値以下になると異常検出信号を出力する比較器と、
前記異常検出信号をラッチして遮断信号を出力し、前記遮断機構によって前記第１系統と前記第２系統との接続を遮断させるラッチ回路と、
前記ラッチ回路をバイパスするバイパス回路と、
診断モードにおいて前記系統電圧が前記異常閾値以下になるように制御して、前記異常検出信号または前記遮断信号が出力されてから前記第１系統と前記第２系統との接続が遮断されるまでの所要時間を計測し、
前記所要時間が規定時間より長ければ前記バイパス回路を無効から有効にし、前記比較器から前記バイパス回路を介して前記遮断機構に前記異常検出信号を出力させるコントローラと
を備える電源制御装置。
続きを表示（約 1,200 文字）【請求項２】
前記バイパス回路は、スイッチを有し、
前記コントローラは、
診断モードにおいて前記所要時間が前記規定時間より長いと判断すると、前記スイッチをオンしてパイパス回路を無効から有効にする
請求項１に記載の電源制御装置。
【請求項３】
前記コントローラは、
前記診断モードにおいて前記所要時間が前記規定時間より長いと判断すると、初期設定情報として前記スイッチをオンにする設定を記憶し、次回の起動時に前記初期設定情報に従って前記スイッチを制御する
請求項２に記載の電源制御装置。
【請求項４】
前記遮断機構は、
直列に接続される第１スイッチおよび第２スイッチと、
前記第１スイッチおよび前記第２スイッチの接続点の電圧を検出する電圧センサと
を有し、
前記コントローラは、
前記異常検出信号または前記遮断信号の出力を検出してから前記電圧センサで検出される電圧が前記異常閾値以下になるまでの時間を前記所要時間として計測する
請求項１に記載の電源制御装置。
【請求項５】
前記コントローラは、
前記診断モードにおいて前記異常閾値を前記系統電圧の値以上になるように変化させて前記系統電圧が前記異常閾値以下になるように制御する
請求項１に記載の電源制御装置。
【請求項６】
前記ラッチ回路から入力される前記遮断信号を前記コントローラから入力される制御信号に応じて有効または無効にするゲート回路を備え、
前記バイパス回路は、
前記ラッチ回路と前記ゲート回路とをバイパスする
請求項１に記載の電源制御装置。
【請求項７】
メイン電源から負荷に給電する第１系統とバックアップ電源から負荷に給電する第２系統との接続を遮断する遮断機構と、
前記第１系統または前記第２系統の電圧である系統電圧と異常閾値とを比較し、前記系統電圧が異常閾値以下になると異常検出信号を出力する比較器と、
前記異常検出信号をラッチして遮断信号を出力し、前記遮断機構によって前記第１系統と前記第２系統との接続を遮断させるラッチ回路と、
前記ラッチ回路をバイパスするバイパス回路と
を備える電源制御装置のコントローラに、
診断モードにおいて前記系統電圧が前記異常閾値以下になるように制御して、前記異常検出信号または前記遮断信号が出力されてから前記第１系統と前記第２系統との接続が遮断されるまでの所要時間を計測させ、
前記所要時間が規定時間より長ければ前記バイパス回路を無効から有効にし、前記比較器から前記バイパス回路を介して前記遮断機構に前記異常検出信号を出力させる
電源制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、電源制御装置および電源制御プログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
第１電源から負荷に給電する第１系統と第２電源から負荷に給電する第２系統との接続を遮断する遮断機構を備え、第１電源が失陥したときに遮断機構を遮断して第２電源によりバックアップ制御を行う電源制御装置がある（例えば、特許文献１参照）。
【０００３】
かかる電源制御装置は、電源の失陥を検出してから遮断機構を遮断するまでの応答時間が要求応答時間（例えば１００μｓ以内）を満たすように設計されることがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０４３５３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、電源制御装置は、遮断機構を遮断させる回路がハードウェア回路によって構成される場合、回路の経年変化によって応答時間が長くなり、要求応答時間を満たすことができなくなることがある。
【０００６】
実施形態の一態様は、上記に鑑みてなされたものであって、経年変化によって回路の応答時間が長くなったとしても、要求応答時間を満たすことができる電源制御装置および電源制御プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施形態に係る電源制御装置は、遮断機構と、比較器と、ラッチ回路と、バイパス回路と、コントローラとを備える。前記遮断機構は、メイン電源から負荷に給電する第１系統とバックアップ電源から負荷に給電する第２系統との接続を遮断する。前記比較器は、前記第１系統または前記第２系統の電圧である系統電圧と異常閾値とを比較し、前記系統電圧が異常閾値以下になると異常検出信号を出力する。前記ラッチ回路は、前記異常検出信号をラッチして遮断信号を出力し、前記遮断機構によって前記第１系統と前記第２系統との接続を遮断させる。前記バイパス回路は、前記ラッチ回路をバイパスする。前記コントローラは、診断モードにおいて前記系統電圧が前記異常閾値以下になるように制御して、前記異常検出信号または前記遮断信号が出力されてから前記第１系統と前記第２系統との接続が遮断されるまでの所要時間を計測する。前記コントローラは、前記所要時間が規定時間より長ければ前記バイパス回路を無効から有効にし、前記比較器から前記バイパス回路を介して前記遮断機構に前記異常検出信号を出力させる。
【発明の効果】
【０００８】
実施形態に係る電源制御装置は、診断モードにおいて異常検出信号または遮断信号が出力されてから第１系統と第２系統との接続が遮断されるまでの所要時間が規定時間より長ければ、バイパス回路を無効から有効にする。これにより、電源制御装置は、経年変化によってラッチ回路の応答時間が長くなる場合、ラッチ回路を経由させずに、比較器から直接遮断機構へ異常検出信号を出力することによって遮断機構を遮断できる。よって、電源制御装置は、経年変化によってラッチ回路の応答時間が長くなったとしても、異常検出信号の出力から遮断機構の遮断までの時間を短縮できるので、要求応答時間を満たすことができる。
【図面の簡単な説明】
【０００９】

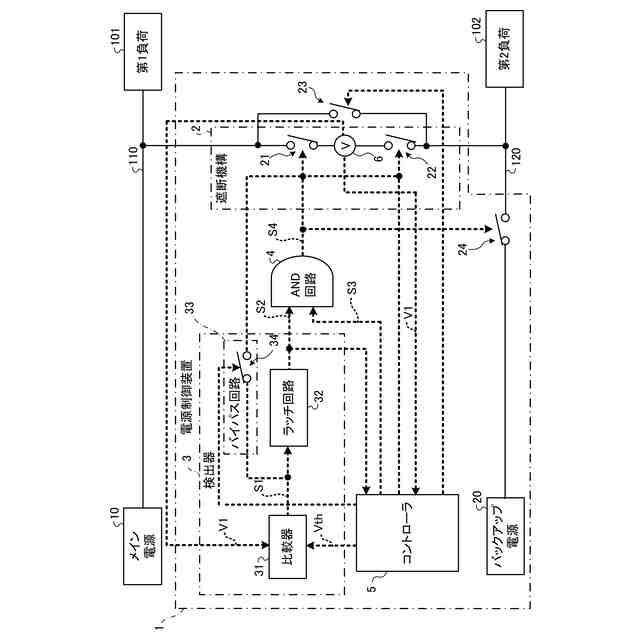

図１は、実施形態に係る電源制御装置の構成を示す説明図である。

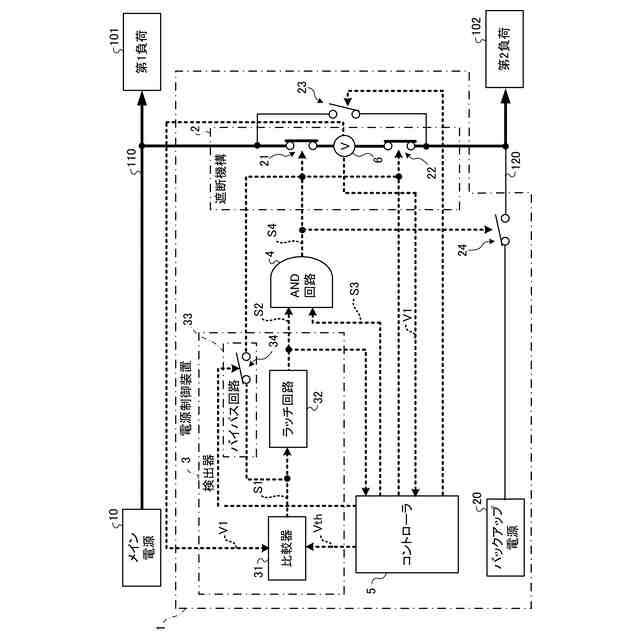

図２は、実施形態に係る電源制御装置の動作説明図である。

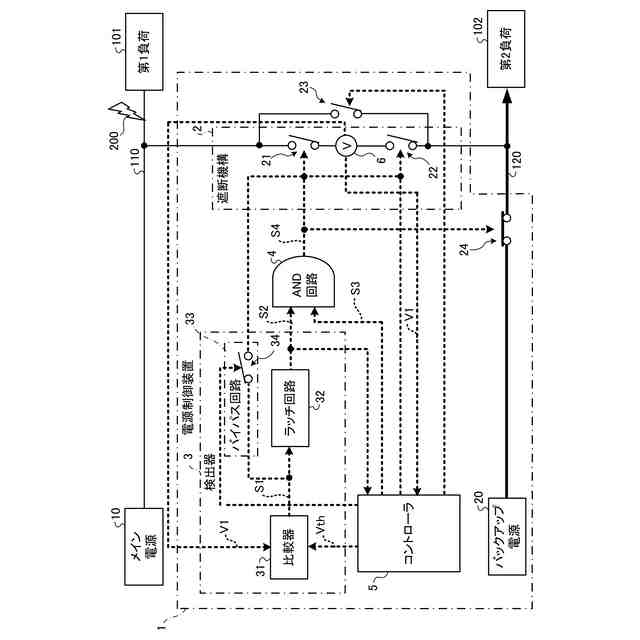

図３は、実施形態に係る電源制御装置の動作説明図である。

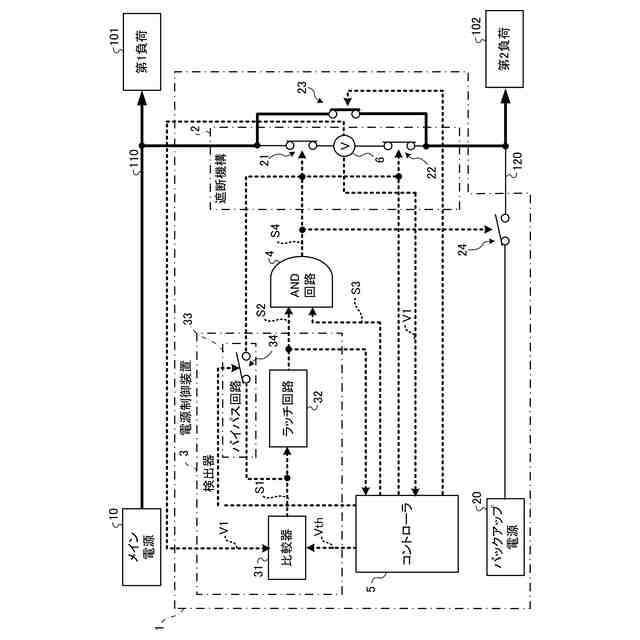

図４は、実施形態に係る電源制御装置の動作説明図である。

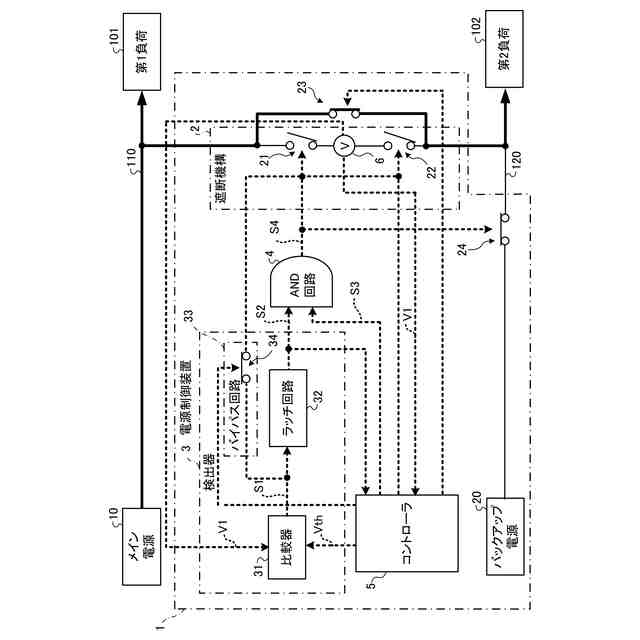

図５は、実施形態に係る電源制御装置の動作説明図である。
図６は、実施形態に係る電源制御装置の動作説明図である。

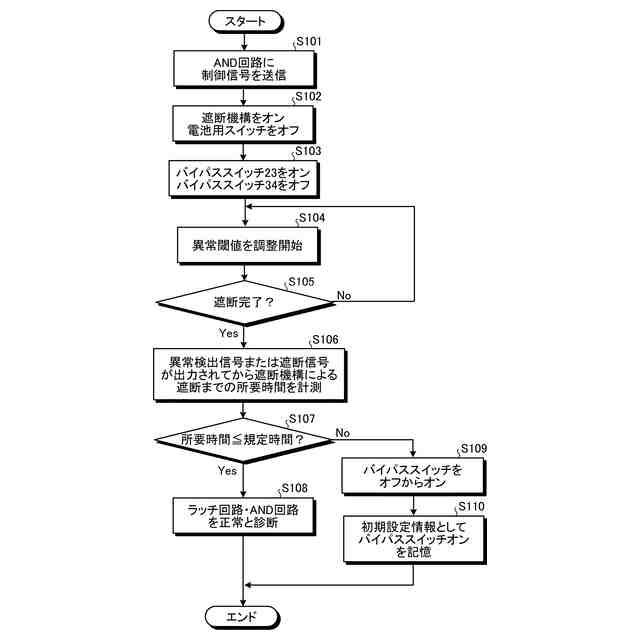

図７は、実施形態に係るコントローラが実行する処理の一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、電源制御装置および電源制御プログラムの実施形態を詳細に説明する。なお、以下に示す実施形態によりこの発明が限定されるものではない。以下では、自動運転機能を備える車両に搭載されて負荷へ電力を供給する電源制御装置を例に挙げて説明する。
（【００１１】以降は省略されています）
