特許ウォッチ

公開番号2025098972
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2024220577
出願日2024-12-17
発明の名称静電塗装可能な成形品およびその製造方法
出願人エスエイチピーピーグローバルテクノロジーズベスローテンフェンノートシャップ
代理人弁理士法人YKI国際特許事務所
主分類C08L 67/03 20060101AFI20250625BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】良好な機械強度、低い吸湿、良好な寸法安定性、および良好な導電率を示す、改善されたポリ(フェニレンエーテル)/ポリエステル組成物を提供する。
【解決手段】物品は、特定量のポリ(フェニレンエーテル)と、ポリ(ブチレンテレフタレート)と、衝撃改質剤と、反応性相溶化剤と、カーボンナノチューブを含む導電性フィラーと、を含む熱可塑性組成物から成形される。物品は静電塗装可能な自動車部品であり、良好な導電率および熱安定性の望ましい組み合わせを示す。成形品を製造する方法もまた開示される。
【選択図】なし
特許請求の範囲【請求項１】
熱可塑性組成物を含む成形品であって、前記熱可塑性組成物は、
１８から３０重量パーセントのポリ（フェニレンエーテル）と、
５０から８０重量パーセントのポリ（ブチレンテレフタレート）と、
５から１５重量パーセントの衝撃改質剤と、
０．１から１．４重量パーセントの反応性相溶化剤と、
０．２から１０重量パーセントの、カーボンナノチューブを含む導電性フィラーと、
を含み、
重量パーセントは、前記熱可塑性組成物の総重量に基づき、
前記成形品は、静電塗装可能な自動車部品であり、ならびに、
前記成形品は、
０．５ｋＯｈｍ・ｃｍ未満の体積固有抵抗、および、
ＩＳＯ３０６に従い決定される、１６５℃を超えるビカット軟化温度、
を示す、成形品。
続きを表示（約 1,300 文字）【請求項２】
前記成形品は、
ＩＳＯ１８０／１Ａに従い測定される、８ｋＪ／ｍ
２
以上、好ましくは８から１２ｋＪ／ｍ
２
のノッチ付きアイゾッド衝撃強さ、および、
ＩＳＯ１１３３に従う、１２ｃｍ
３
／１０分未満のメルトボリュームフローレート、
を示す、請求項１に記載の成形品。
【請求項３】
前記成形品は、前記成形品の重量に基づき、０．３重量パーセント以下の吸湿を示す、請求項１または２に記載の成形品。
【請求項４】
前記ポリ（フェニレンエーテル）は、ポリ（２，６－ジメチル－１，４－フェニレンエーテル）を含み、好ましくは、前記ポリ（フェニレンエーテル）は、２５℃で、クロロホルム中、ウベローデ粘度計を使用して測定される、０．２５デシリットル／グラムを超える固有粘度を有する、請求項１から３のいずれか一項に記載の成形品。
【請求項５】
前記ポリ（ブチレンテレフタレート）は、フェノールと１，１，２，２－テトラクロロエタンの１：１（ｗ／ｗ）混合物において３０℃で測定されると、０．２から１．５ｄｌ／ｇの固有粘度を有する、請求項１から４のいずれか一項に記載の成形品。
【請求項６】
前記ポリ（ブチレンテレフタレート）は、少なくとも２つのポリ（ブチレンテレフタレート）の組み合わせを含み、好ましくは、前記ポリ（ブチレンテレフタレート）は、
フェノールと１，１，２，２－テトラクロロエタンの１：１（ｗ／ｗ）混合物において３０℃で測定されると、１ｄｌ／ｇ未満、好ましくは０．５から０．９ｄｌ／ｇの固有粘度を有する第１のポリ（ブチレンテレフタレート）と、
フェノールと１，１，２，２－テトラクロロエタンの１：１（ｗ／ｗ）混合物において３０℃で測定されると、１ｄｌ／ｇを超える、好ましくは１．０５から１．５ｄｌ／ｇの固有粘度を有する第２のポリ（ブチレンテレフタレート）と、
を含む、請求項１から５のいずれか一項に記載の成形品。
【請求項７】
前記衝撃改質剤は、ポリスチレン－ポリ（エチレン－ブチレン）－ポリスチレンを含む水素化ブロックコポリマーを含む、請求項１から６のいずれか一項に記載の成形品。
【請求項８】
前記反応性相溶化剤は、１分子あたり平均１０以上のペンダントエポキシ基を有するポリマー相溶化剤を含む、請求項１から７のいずれか一項に記載の成形品。
【請求項９】
前記カーボンナノチューブは、
０．５から２．５マイクロメートルの平均長、および、
８．５から１０．５ナノメートルの平均直径、
を有する、請求項１から８のいずれか一項に記載の成形品。
【請求項１０】
添加組成物をさらに含み、好ましくは、前記添加組成物は、安定剤、抗酸化剤、またはそれらの組み合わせを含み、より好ましくは、前記添加組成物は、前記熱可塑性組成物の総重量に基づき、０．１から５重量パーセントの量で存在する、請求項１から９のいずれか一項に記載の成形品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
改善された衝撃強度、低い吸湿、および高い耐熱性などの、強化された特性を示す、ポリ（フェニレンエーテル）およびポリエステルを含む熱可塑性組成物を含む静電塗装可能な成形品が本明細書で開示される。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ポリ（フェニレンエーテル）は、例えば、高温耐性、寸法および加水分解安定性、および電気特性を含む特性のその独特の組み合わせのために、商業的に魅力的な材料である。ポリ（フェニレンエーテル）のポリエステルとの組み合わせによる相溶化ポリ（フェニレンエーテル）／ポリエステルブレンドは、寸法安定性および衝撃強度などの特性の望ましいバランスを得ることを追求してきた。現在のポリ（フェニレンエーテル）／ポリエステル組成物は、例えば、オンラインおよびインライン塗装可能な自動車部品を含む特定用途に十分な特性のバランスを提供しない。
【先行技術文献】
【特許文献】
【０００３】
米国特許第８，０１７，６９７号明細書
米国特許第８，６６９，３３２号明細書
米国特許第５，６９８，６３２号明細書
米国特許第５，７１９，２３６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
したがって、前記技術限界に対処するために、改善されたポリ（フェニレンエーテル）／ポリエステル組成物が継続して必要とされている。特に、良好な機械強度、低い吸湿、良好な寸法安定性、および良好な導電率を示す組成物を提供することは、有利となるであろう。
【課題を解決するための手段】
【０００５】
本開示の一態様は、熱可塑性組成物を含む成形品であり、熱可塑性組成物は、１８から３０重量パーセントのポリ（フェニレンエーテル）と、５０から８０重量パーセントのポリ（ブチレンテレフタレート）と、５から１５重量パーセントの衝撃改質剤と、０．１から１．４重量パーセントの反応性相溶化剤と、０．２から１０重量パーセントの、カーボンナノチューブを含む導電性フィラーと、を含み、重量パーセントは熱可塑性組成物の総重量に基づき、成形品は静電塗装可能な自動車部品であり、成形品は、０．５キロオームセンチメートル（ｋＯｈｍ・ｃｍ）未満の体積固有抵抗、および、ＩＳＯ３０６に従い、決定される、１６５℃を超えるビカット軟化温度を示す。
【０００６】
別の態様は、熱可塑性組成物を含む成形品であり、熱可塑性組成物は、２５℃で、クロロホルム中、ウベローデ粘度計を使用して測定される、０．２５デシリットル／グラムを超える固有粘度を有するポリ（２，６－ジメチル－１，４－フェニレンエーテル）を含むポリ（フェニレンエーテル）と、フェノール：１，１，２，２－テトラクロロエタンの１：１重量対重量混合物において、３０℃で測定されると、１ｄｌ／ｇ未満、好ましくは０．５から０．９ｄｌ／ｇの固有粘度を有する第１のポリ（ブチレンテレフタレート）と、フェノール：１，１，２，２－テトラクロロエタンの１：１重量対重量混合物において、３０℃で測定されると、１ｄｌ／ｇを超える、好ましくは１．０５から１．５ｄｌ／ｇの固有粘度を有する第２のポリ（ブチレンテレフタレート）を含むポリ（ブチレンテレフタレート）と、水素化ブロックコポリマーを含む衝撃改質剤と、１分子あたり平均１０以上のペンダントエポキシ基を有するポリマー相溶化剤と、カーボンナノチューブを含む導電性フィラーと、を含み、成形品は静電塗装可能な自動車部品であり、成形品は、０．５ｋＯｈｍ・ｃｍ未満の体積固有抵抗、ＩＳＯ３０６に従い決定される、１６５℃を超えるビカット軟化温度、ＩＳＯ１８０／１Ａに従い測定される、８ｋＪ／ｍ
２
以上、好ましくは８から１２ｋＪ／ｍ
２
のノッチ付きアイゾッド衝撃強さ、およびＩＳＯ１１３３に従う、１２ｃｍ
３
／１０分未満のメルトボリュームフローレート、および成形品の重量に基づき、０．３重量パーセント以下の吸湿を示す。
【０００７】
本開示の別の態様は、静電塗装可能な成形品の製造方法であり、方法は、１８から３０重量パーセントのポリ（フェニレンエーテル）と、５０から８０重量パーセントのポリ（ブチレンテレフタレート）と、５から１５重量パーセントの衝撃改質剤と、０．１から１．４重量パーセントの反応性相溶化剤と、０．２から１０重量パーセントの、カーボンナノチューブを含む導電性フィラーと、を溶融混合し、熱可塑性組成物を提供する工程であって、重量パーセントは熱可塑性組成物の総重量に基づく工程、および熱可塑性組成物を成形し、静電塗装可能な成形品を提供する工程を含み、静電塗装可能な成形品は、０．５ｋＯｈｍ・ｃｍ未満の体積固有抵抗、および、ＩＳＯ３０６に従い、決定される、１６５℃を超えるビカット軟化温度を示す。
【０００８】
上記および他の特徴は下記図および詳細な説明により例示される。
【図面の簡単な説明】
【０００９】
下記図は例示的な実施形態である。
【００１０】
本開示の様々な実施例の走査型電子顕微鏡（ＳＥＭ）画像を示す。
２３℃および５０％相対湿度での時間に伴う、参照材料（●）および本開示の一態様によるポリフェニレンエーテル／ポリブチレンテレフタレート（黒い□）の吸湿を示す。
【発明を実施するための形態】

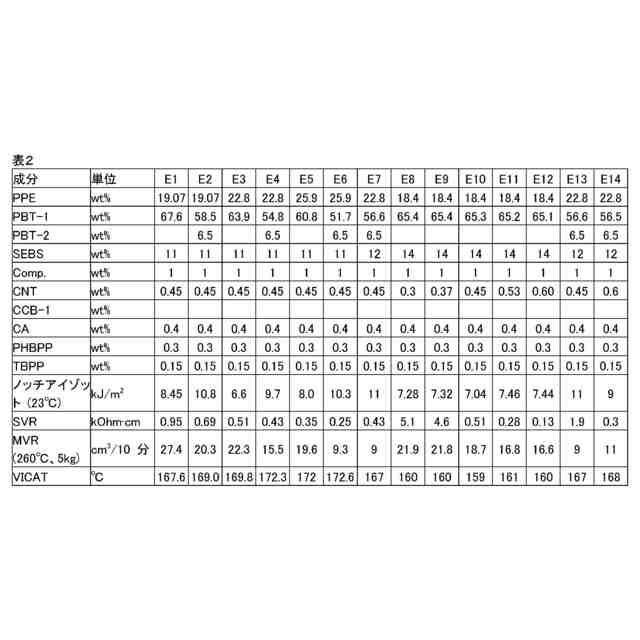

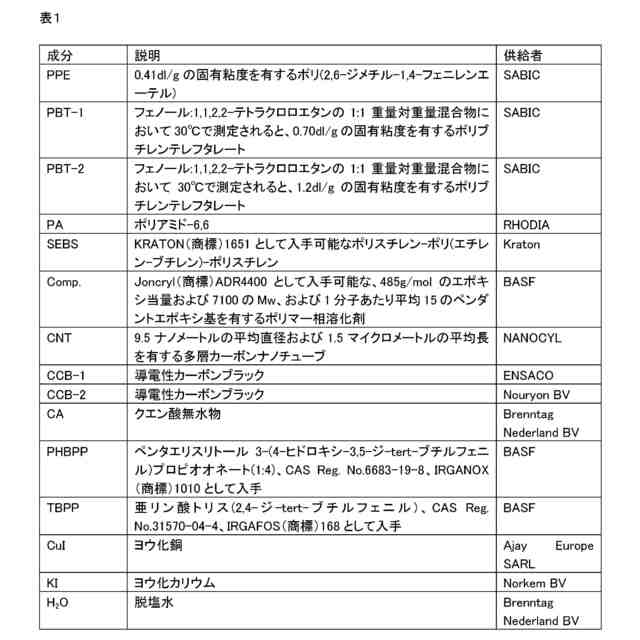

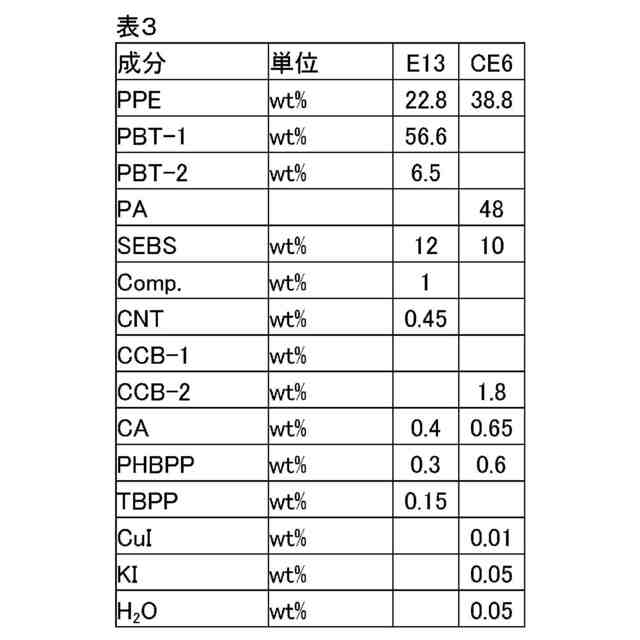

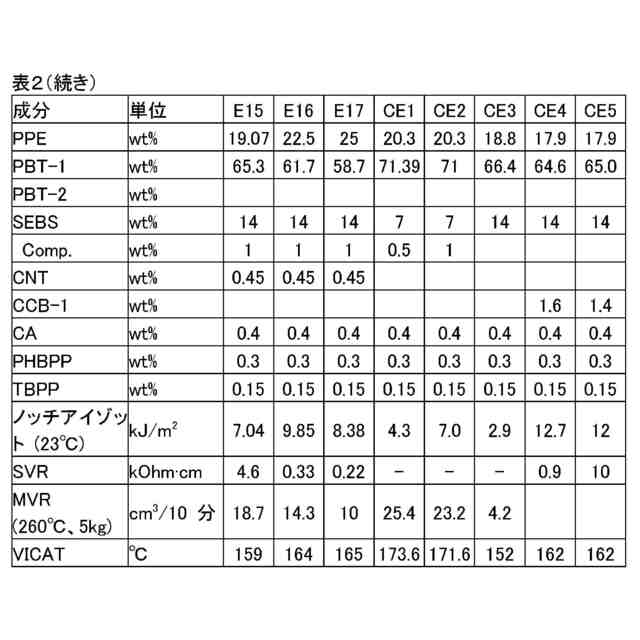

（【００１１】以降は省略されています）

関連特許
