公開番号2025097639
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213942
出願日2023-12-19
発明の名称鋳造回転体の測定システム
出願人トヨタ自動車株式会社
代理人個人
主分類G01M 1/12 20060101AFI20250624BHJP(測定;試験)
要約【課題】バランス取りの繰り返しを抑制する鋳造回転体の測定システムを提供することを目的とする。
【解決手段】鋳造回転体の測定システムは、単位角度ごとに配置した複数の質量測定点で鋳造回転体の質量を測定し、前記質量のバラつきが第1閾値の範囲内であるか否かを判断する第1測定装置と、前記バラつきが前記第1閾値の範囲内である場合、前記鋳造回転体のアンバランス量を測定する第2測定装置を備える。
【選択図】図3

特許請求の範囲【請求項１】
単位角度ごとに配置した複数の質量測定点で鋳造回転体の質量を測定し、前記質量のバラつきが第１閾値の範囲内であるか否かを判断する第１測定装置と、
前記バラつきが前記第１閾値の範囲内である場合、前記鋳造回転体のアンバランス量を測定する第２測定装置と、
を備える鋳造回転体の測定システム。
続きを表示（約 470 文字）【請求項２】
前記第１測定装置は、１２０度ごとに配置した３つの質量測定点で前記質量を測定する、
ことを特徴とする請求項１に記載の鋳造回転体の測定システム。
【請求項３】
前記第１測定装置は、前記質量の３つが互いに異なる第１の場合、又は、前記質量のいずれか２つが同じであり、前記質量の残り１つが前記質量のいずれか２つと異なる第２の場合に、前記バラつきが前記第１閾値の範囲内であるか否かを判断する、
ことを特徴とする請求項２に記載の鋳造回転体の測定システム。
【請求項４】
前記単位角度が１２０度未満であり、前記単位角度と前記複数の質量測定点の数との積が３６０度である、
ことを特徴とする請求項１に記載の鋳造回転体の測定システム。
【請求項５】
前記アンバランス量が第２閾値の範囲から外れる場合に、前記鋳造回転体に設けられたアンバランス修正用の穴を加工する加工装置をさらに備える、
ことを特徴とする請求項１、２、４のいずれか１項に記載の鋳造回転体の測定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は鋳造回転体の測定システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
上下一対の専用の金型により鍛造素材を加圧して金型形状を転写する、いわゆる型鍛造で製造された鍛造回転体が知られている。例えばエンジンのクランクシャフトが鍛造回転体として知られている。クランクシャフトのような高速回転する鍛造回転体は、回転時の振動抑制のため、軸心周りに精度よくバランスがとれていることが必要である。
【０００３】
しかしながら、型鍛造の場合、上型と下型との型ずれによって、鍛造回転体の形状が設計形状からずれ易い。このため、型鍛造の場合、回転アンバランスが生じ易い。このような回転アンバランスのアンバランス量を算出する技術が提案されている。例えば、鍛造回転体の３次元形状を測定して仮のセンタ穴を設定することにより、この仮のセンタ穴を基準とする加工をシミュレートした後の形状のアンバランス量を算出する技術が提案されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１１３６３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、エンジンのフライホイールなども高速回転するが、上述した型鍛造と異なり、型鋳造で製造される。フライホイールなどの鋳造回転体は、鍛造の場合と異なり、鋳造工程において、鋳巣や欠肉といった内部欠陥が生じ易い。このような内部欠陥は３次元形状の測定では確認することができない。このため、鋳造回転体の場合、鋳造回転体に設けられた修正用の穴を加工して回転アンバランスを修正するバランス取りの工程が実施される。
【０００６】

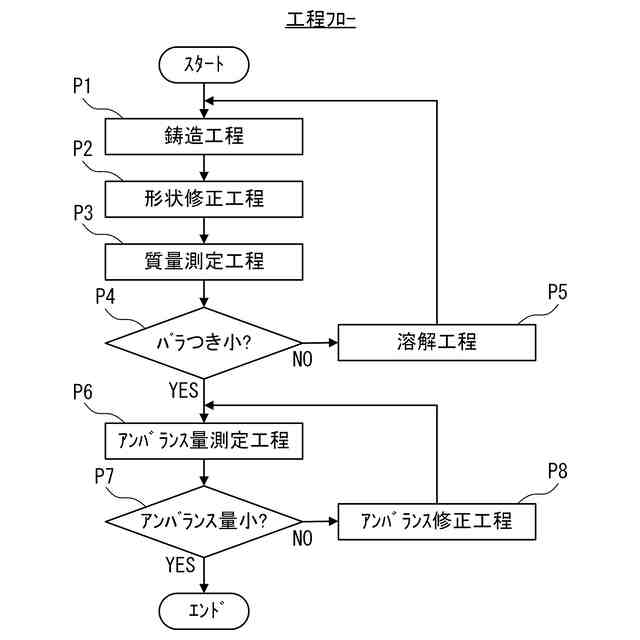

しかしながら、バランス取りの工程では、修正用の穴を加工する作業の工数を低減すべく、高精度なバランス取りが要求される。例えば、回転アンバランスを修正した後にアンバランス量を測定し、測定したアンバランス量が許容範囲内でなければ、再び回転アンバランスを修正するといった作業が繰り返される。すなわち、バランス取りの精度が低いと、バランス取りが繰り返され、工数が増大する可能性がある。
【０００７】
そこで、本発明では、バランス取りの繰り返しを抑制する鋳造回転体の測定システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】

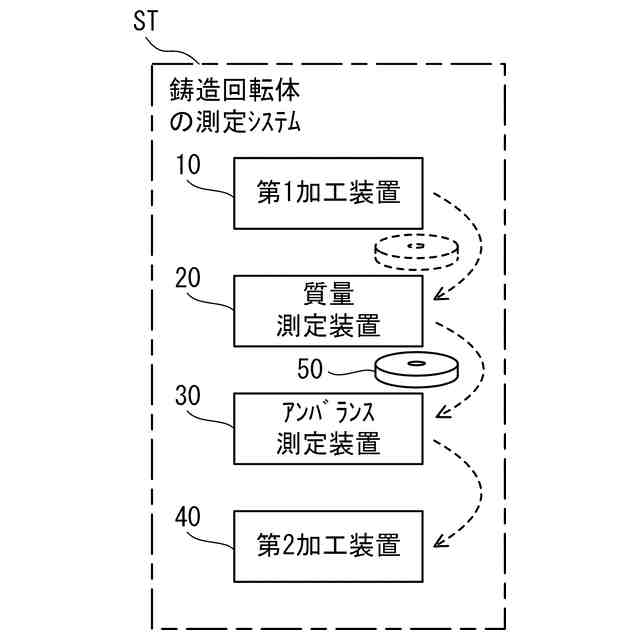

本発明に係る鋳造回転体の測定システムは、単位角度ごとに配置した複数の質量測定点で鋳造回転体の質量を測定し、前記質量のバラつきが第１閾値の範囲内であるか否かを判断する第１測定装置と、前記バラつきが前記第１閾値の範囲内である場合、前記鋳造回転体のアンバランス量を測定する第２測定装置を備える。
【０００９】

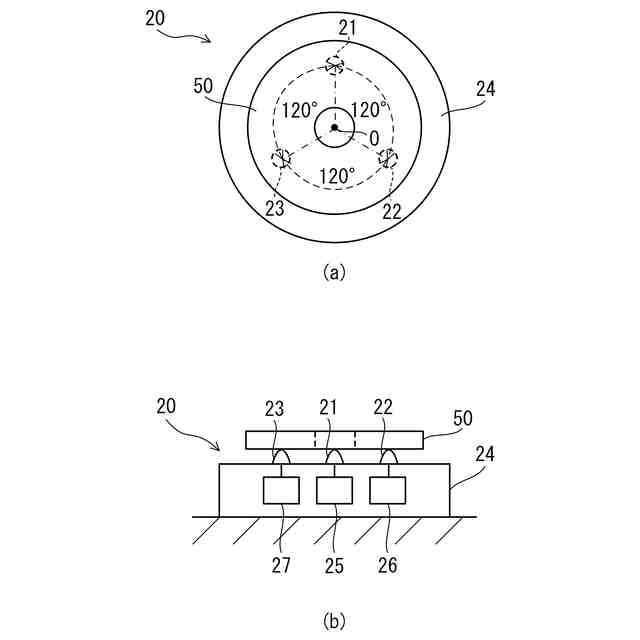

上記構成において、前記第１測定装置は、１２０度ごとに配置した３つの質量測定点で前記質量を測定してもよい。
【００１０】
上記構成において、前記第１測定装置は、前記質量の３つが互いに異なる第１の場合、又は、前記質量のいずれか２つが同じであり、前記質量の残り１つが前記質量のいずれか２つと異なる第２の場合に、前記バラつきが前記第１閾値の範囲内であるか否かを判断してもよい。
（【００１１】以降は省略されています）
