公開番号2025097473
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213686
出願日2023-12-19
発明の名称灯具、点灯回路及び半導体装置
出願人サンケン電気株式会社
代理人個人,個人
主分類H05B 45/48 20200101AFI20250624BHJP(他に分類されない電気技術)
要約【課題】製造ばらつきや温度環境により、発光素子の特性が変動しても、入力電圧変動時の発光素子の消灯を防止できる灯具、点灯回路及び半導体装置を提供する。
【解決手段】点灯回路3は、LED電流I_OUTを生成する第3定電流ドライバ6と、LED電流I_OUTよりも低い第1バイパス電流I_REFBYP1を生成する、第3定電流ドライバ6より電流駆動能力が低い第1定電流ドライバ4と、を備える。第1定電流ドライバ4は、発光素子21aを通り、且つ発光素子21b、21cをバイパスする電流経路に配置される。
【選択図】図1
特許請求の範囲【請求項１】
直列に接続された複数個の発光素子と、入力電圧を受けて前記発光素子に設定されたＬＥＤ電流を供給する点灯回路と、を備えた灯具であって、
前記点灯回路は、
前記ＬＥＤ電流を生成する定電流ドライバと、
前記ＬＥＤ電流よりも低いバイパス電流を生成する、前記定電流ドライバより電流駆動能力が低いバイパス定電流ドライバと、を備え、
前記バイパス定電流ドライバは、前記発光素子の一つ以上を通り、且つ前記発光素子の一つ以上をバイパスする電流経路に配置されることを特徴とする灯具。
続きを表示（約 780 文字）【請求項２】
前記定電流ドライバと前記バイパス定電流ドライバとの基準電位側端子は、共通の電流検知回路に接続されていることを特徴とする請求項１に記載の灯具。
【請求項３】
前記電流駆動能力が異なる複数の前記バイパス定電流ドライバを備え、
前記電流駆動能力が低い前記バイパス定電流ドライバほど、少ない個数の前記発光素子を通る電流経路に配置されることを特徴とする請求項１又は２に記載の灯具。
【請求項４】
前記定電流ドライバと前記バイパス定電流ドライバとは、シンク型もしくはソース型の同型の定電流回路であることを特徴とする請求項１又は２に記載の灯具。
【請求項５】
前記入力電圧が設定電圧を超えると、前記バイパス定電流ドライバを停止させる定電流ドライバ制御回路を備えることを特徴とする請求項１又は２に記載の灯具。
【請求項６】
前記入力電圧に応じて、前記バイパス電流に加算すると前記ＬＥＤ電流となる補充電流を生成して前記発光素子に供給する電流補充回路を備えることを特徴とする請求項１又は２に記載の灯具。
【請求項７】
入力電圧を受け、直列に接続された複数個の発光素子に流れるＬＥＤ電流を供給する点灯回路であって、
前記ＬＥＤ電流を生成する定電流ドライバと、
前記ＬＥＤ電流よりも低いバイパス電流を生成する、前記定電流ドライバより電流駆動能力が低いバイパス定電流ドライバと、を備え、
前記バイパス定電流ドライバは、前記発光素子の一つ以上を通り、且つ前記発光素子の一つ以上をバイパスする電流経路に配置されることを特徴とする点灯回路。
【請求項８】
請求項７に記載の点灯回路が基板上に集積化されていることを特徴とする半導体装置。

発明の詳細な説明【技術分野】
【０００１】
本開示の実施の形態は、灯具、点灯回路及び半導体装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に開示される従来の点灯回路、ＬＥＤ（Light Emitting Diode）等の発光素子を用いた灯具は、例えば車両用灯具として用いられる。発光素子が１チップのみでは光量不足となる場合、発光素子は、複数個が直列に接続されて用いられる。複数個の発光素子が直列に接続されている灯具は、発光素子を点灯させる点灯回路の入力電圧が低下し、発光素子の順方向降下電圧（ＶＦ電圧）以下になると、発光素子が消灯してしまう。車両用灯具の場合、点灯回路の入力電圧は、アイドリングストップ機能等の際に低下する。
【０００３】
そこで、バイパス回路を設け、入力電圧にあわせてバイパス回路を接続し、発光素子の個数を減らす制御を行う点灯回路が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１５０１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、発光素子のＶＦ電圧は、製造ばらつきが大きく、また、温度などの環境変化で変化する。従って、従来技術では、入力電圧の低下により発光素子が消灯してしまう問題は完全には解決できていない。
【０００６】
本開示は、製造ばらつきや温度環境により、発光素子の特性が変動しても、入力電圧変動時の発光素子の消灯を防止できる灯具、点灯回路及び半導体装置を提供する点にある。
【課題を解決するための手段】
【０００７】
本開示の灯具は、直列に接続された複数個の発光素子と、入力電圧を受けて前記発光素子に設定されたＬＥＤ電流を供給する点灯回路と、を備えた灯具である。前記点灯回路は、前記ＬＥＤ電流を生成する定電流ドライバと、前記ＬＥＤ電流よりも低いバイパス電流を生成する、前記定電流ドライバより電流駆動能力が低いバイパス定電流ドライバと、を備える。前記バイパス定電流ドライバは、前記発光素子の一つ以上を通り、且つ前記発光素子の一つ以上をバイパスする電流経路に配置される。
【発明の効果】
【０００８】
本開示の灯具は、製造ばらつきや温度環境により、発光素子の特性が変動しても、点灯する発光素子の個数が自動的に切り替わるため、入力電圧の変動時の発光素子の消灯を防止できる。
【図面の簡単な説明】
【０００９】

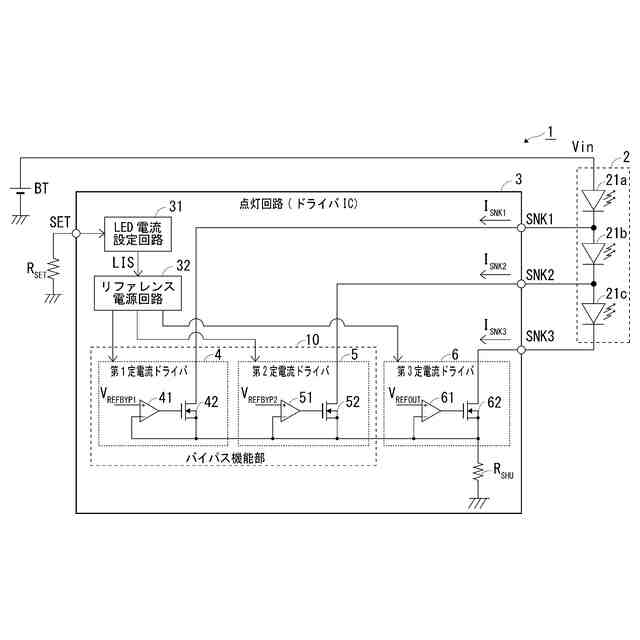

本発明に係る灯具の第１の実施の形態の構成を示す図である。

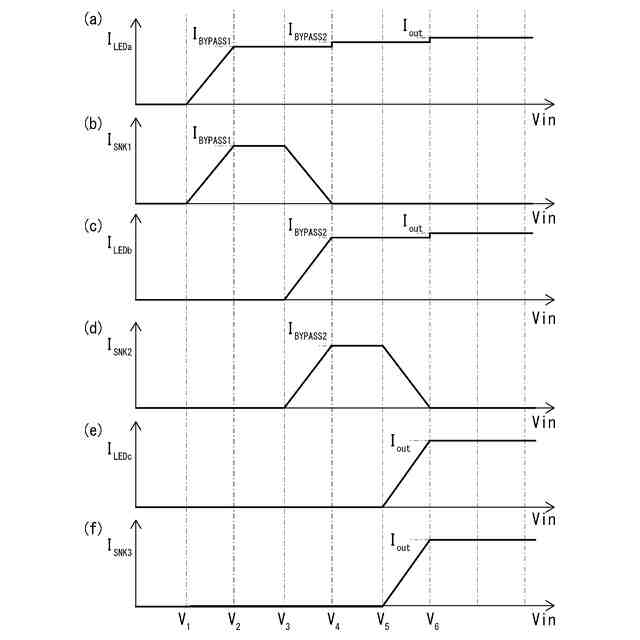

図１に示す灯具の各素子を流れる電流を示す図である。

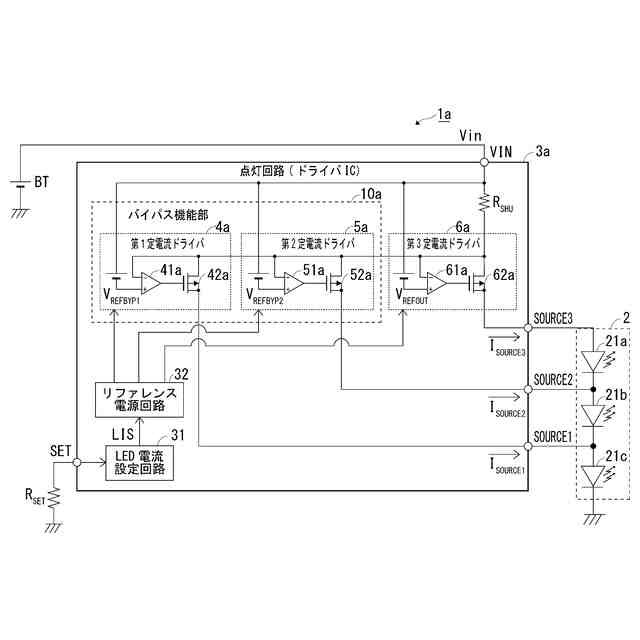

本発明に係る灯具の第２の実施の形態の構成を示す図である。

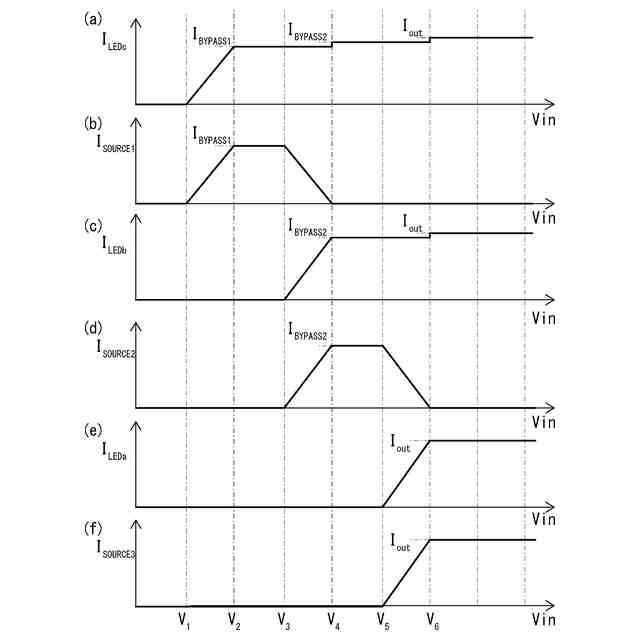

図３に示す灯具の各素子を流れる電流を示す図である。

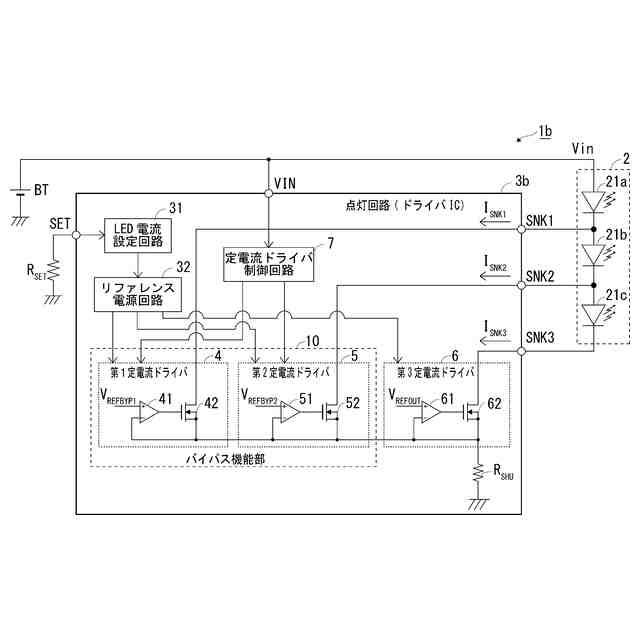

本発明に係る灯具の第３の実施の形態の構成を示す図である。

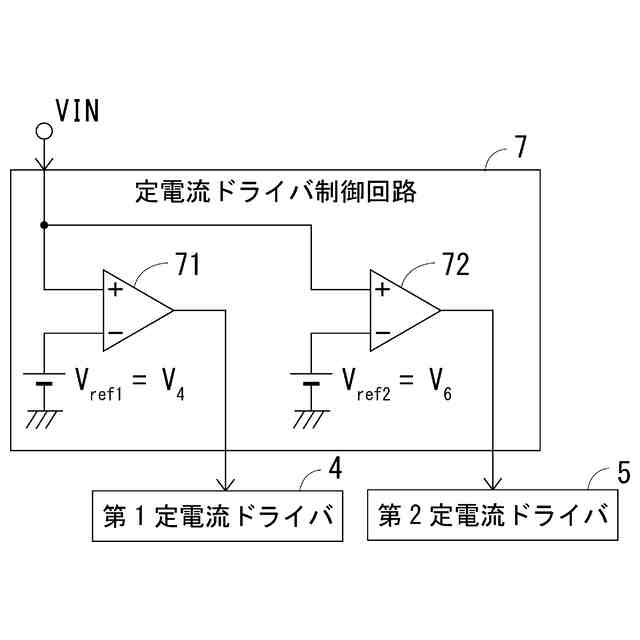

図５に示す電流ドライバ制御回路の構成を示す図である。

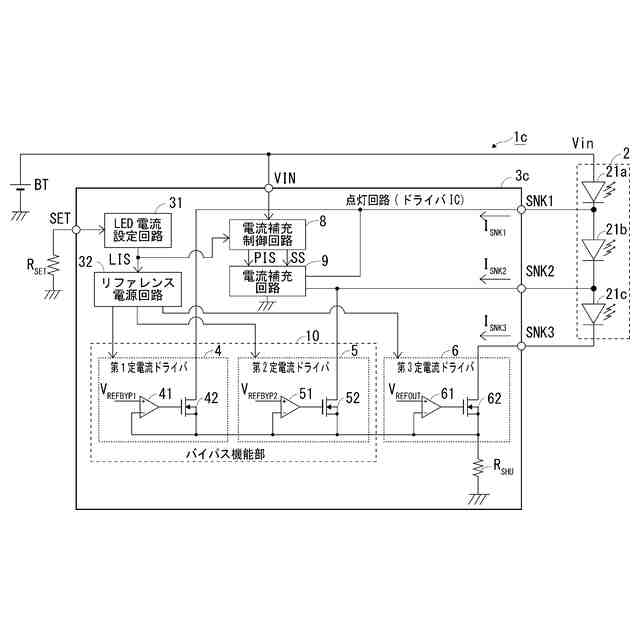

本発明に係る灯具の第４の実施の形態の構成を示す図である。

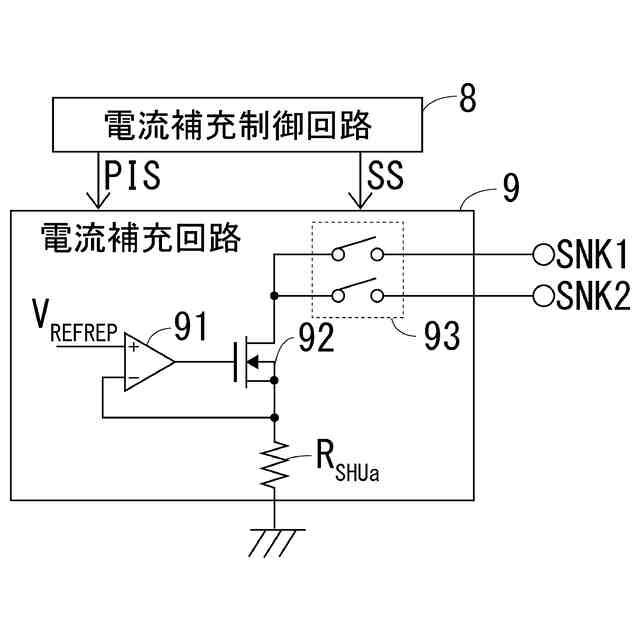

図７に示す電流補充回路の構成を示す図である。
図７に示す電流補充回路で生成される補充電流を説明する図である。
【発明を実施するための形態】
【００１０】
以下に、本発明の好適な実施の形態を添付図面に基づいて説明する。
（【００１１】以降は省略されています）
