公開番号2025097035
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213087
出願日2023-12-18
発明の名称電池交換システムおよび電池
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/42 20060101AFI20250623BHJP(基本的電気素子)
要約【課題】電池交換によって電動車両に搭載された電池が、電池の仕様を逸脱するような電動車両の車両制御に起因して、電池の性能が急激に劣化するのを抑制することができる電池交換システムを提供する。
【解決手段】電池交換システム1は、電池交換が可能な電動車両100と、電動車両100に搭載される電池30と、制御装置200と、を備える。制御装置200は、電動車両100の駆動時の電動車両100の特性を示す車両特性情報を、電池30の電池識別情報と、電池30の特性を示す電池特性情報と、電動車両100の車両識別情報とを関連付けて記憶する。制御装置31は、電池30が電動車両100に搭載されると、電池特性情報と、車両識別情報に対応する車両特性情報と、に基づき電池情報を生成し電池情報を電動車両100に送信する。

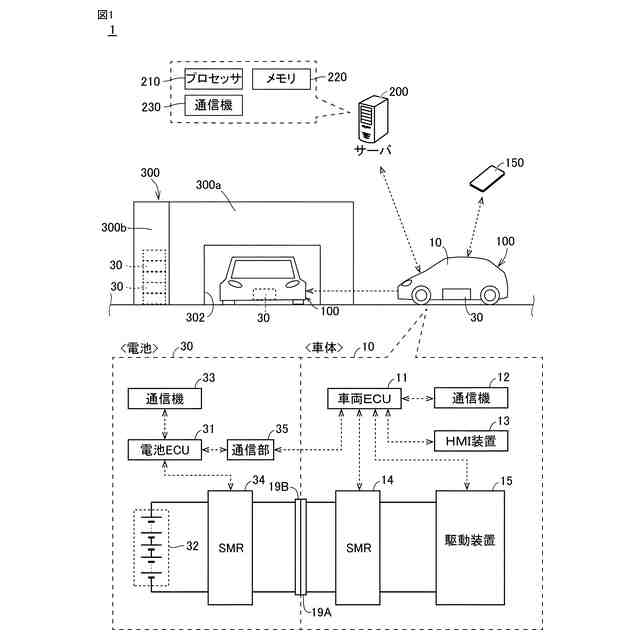

【選択図】図1
特許請求の範囲【請求項1】
電池交換が可能な電動車両と、
前記電動車両に搭載される電池と、
制御装置と、
を備え、
前記制御装置は、前記電動車両の駆動時の前記電動車両の特性を示す車両特性情報を、前記電池の電池識別情報と、前記電池の特性を示す電池特性情報と、前記電動車両の車両識別情報とを関連付けて記憶し、
前記制御装置は、前記電池が前記電動車両に搭載されると、前記電池特性情報と、前記車両識別情報に対応する前記車両特性情報と、に基づき電池情報を生成し、前記電池情報を前記電動車両に送信する、電池交換システム。
続きを表示(約 790 文字)【請求項2】
前記電池は、前記電池情報を前記電動車両に送信する場合に、前記電池情報を前記電動車両のユーザに報知する、請求項1に記載の電池交換システム。
【請求項3】
前記電池は、前記電池情報を、前記電動車両に搭載される表示装置、および、前記ユーザが所有するユーザ端末の少なくとも一方に送信することによって、前記電池情報を前記ユーザに報知する、請求項2に記載の電池交換システム。
【請求項4】
前記電池は、前記電池が搭載された前記電動車両に対応する前記車両特性情報が前記制御部に記憶されている場合に、
前記電池特性情報と、前記電動車両に対応する前記車両特性情報と、に基づいて、前記電池特性情報から変更した前記電池情報の生成が必要があるか否かを判定し、
前記電池特性情報から変更した前記電池情報の生成が必要であると判定した場合には、前記電池特性情報および前記車両特性情報に基づいて前記電池情報を生成して、生成した前記電池情報を送信し、
前記電池特性情報から変更した前記電池情報の生成が必要でないと判定した場合に、前記電池特性情報を前記電池情報として送信し、
前記電池は、前記電池が搭載された前記電動車両に対応する前記車両特性情報が前記制御部に記憶されていない場合に、
前記電池特性情報を前記電池情報として送信する、請求項1から請求項3のいずれかに記載の電池交換システム。
【請求項5】
電池の交換が可能な電動車両に搭載される電池であって、
制御装置と、
前記電動車両と通信可能な通信部と、を備え、
前記制御装置は、前記電動車両の駆動時の前記電動車両の特性を示す車両特性情報に基づき電池情報を生成し、
前記通信部は、前記電池情報を前記電動車両に送信する、電池。

発明の詳細な説明【技術分野】
【0001】
本開示は、電池および電池交換システムに関する。
続きを表示(約 1,200 文字)【背景技術】
【0002】
特開2023-101504号公報(特許文献1)には、交換可能な電池を搭載する車両が開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2023-101504号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
上記特許文献1には明記されていないが、電池交換によって電池は、特定の種類の電動車両に限られない場合がある。このため、電池は、電池にとって適切でない車両制御を行う電動車両に搭載される場合がある。この場合、電池の電池性能が急激に劣化する恐れがある。
【0005】
本開示は、上記課題を解決するためになされたものであり、その目的は、電池交換によって搭載されることとなった電動車両の車両制御に起因して電池が害されるのを抑制することが可能な電池交換システムおよび電池を提供することである。
【課題を解決するための手段】
【0006】
本開示の第1局面に係る電池交換システムは、電池交換が可能な電動車両と、電動車両に搭載される電池と、制御装置と、を備える。制御装置は、電動車両の駆動時の電動車両の特性を示す車両特性情報を、電池の電池識別情報と、電池の特性を示す電池特性情報と、電動車両の車両識別情報とを関連付けて記憶する。制御装置は、電池が電動車両に搭載されると、電池特性情報と、車両識別情報に対応する車両特性情報と、に基づき電池情報を生成し、電池情報を電動車両に送信する。
【0007】
本開示の第1の局面に係る制御装置では、上記のように、制御装置は、電池が車両に搭載された場合に、搭載後の車両の車両固有情報に対応する車両特性情報を取得する。電池が有する電池特性情報と、取得された車両特性情報と、に基づき電池情報を生成し、電池情報を電動車両に送信する。このように、電池は車両特性情報に基づき生成した電池情報を電動車両に送信する。電動車両は電池から取得した電池情報により車両制御するため、電動車両の車両制御によって電池が害されるのを抑制することができる。
【0008】
本開示の第1局面に係る電池交換システムは、電池が格納される電池交換ステーションをさらに備える。電池は、電池情報を電動車両に送信する場合に、電池情報を電動車両のユーザに報知する。
【0009】
このように構成すれば、電動車両に搭載された電池の電池情報についてユーザが認識することができる。
【0010】
本開示の第1局面に係る電池交換システムにおいて、電池は、電池情報を、電動車両に搭載される表示装置、および、ユーザが所有するユーザ端末の少なくとも一方に送信することによって、電池情報をユーザに報知する。
(【0011】以降は省略されています)
