公開番号2025095935
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212334
出願日2023-12-15
発明の名称ゴルフクラブヘッドのフィッティング装置、フィッティング方法及びフィッティングプログラム
出願人住友ゴム工業株式会社
代理人個人,個人,個人,個人,個人
主分類A63B 60/46 20150101AFI20250619BHJP(スポーツ;ゲーム;娯楽)
要約【課題】プレーヤーのそれぞれのスイング動作に適したゴルフクラブヘッドの諸元に関する指標を容易に特定することが可能なゴルフクラブヘッドのフィッティング装置等を提供する。
【解決手段】ゴルフクラブヘッドのフィッティング装置200であって、プレーヤーによるゴルフクラブのスイング動作を計測機器により計測した計測データを取得する取得部201と、計測データに基づいて、スイング指標を算出する算出部202と、スイング指標に基づいて、プレーヤーに適したゴルフクラブヘッドの諸元に関する少なくとも一つのクラブヘッド指標を選択する選択部203と、を含む。
【選択図】図2
特許請求の範囲【請求項１】
ゴルフクラブヘッドのフィッティング装置であって、
プレーヤーによるゴルフクラブのスイング動作を計測機器により計測した計測データを取得する取得部と、
前記計測データに基づいて、スイング指標を算出する算出部と、
前記スイング指標に基づいて、前記プレーヤーに適したゴルフクラブヘッドの諸元に関する少なくとも一つのクラブヘッド指標を選択する選択部と、
を含むゴルフクラブヘッドのフィッティング装置。
続きを表示（約 1,100 文字）【請求項２】
前記スイング指標は、前記スイング動作のコック動作に関する指標である第１スイング指標と、前記スイング動作のシャフト軸周りの回転に関する指標である第２スイング指標とを含む、請求項１に記載のゴルフクラブヘッドのフィッティング装置。
【請求項３】
前記スイング指標が層別化され、かつ、各層に、前記少なくとも一つのクラブヘッド指標が割り当てられた層別データ部をさらに含み、
前記選択部は、前記プレーヤーの前記スイング指標及び前記層別データ部に基づいて、前記プレーヤーに適した前記クラブヘッド指標を選択する、請求項２に記載のゴルフクラブヘッドのフィッティング装置。
【請求項４】
前記少なくとも一つのクラブヘッド指標は、複数のゴルフクラブヘッドの諸元を主成分分析して得た第１主成分である第１クラブヘッド指標、及び、前記複数のゴルフクラブヘッドの諸元を主成分分析して得た第２主成分である第２クラブヘッド指標を含む、請求項３に記載のゴルフクラブヘッドのフィッティング装置。
【請求項５】
前記選択部は、前記第１スイング指標が予め定めた第１閾値よりも大きいときに、相対的に小さい前記第１クラブヘッド指標を選択する、請求項４に記載のゴルフクラブヘッドのフィッティング装置。
【請求項６】
前記選択部は、前記第２スイング指標が予め定めた第２閾値よりも大きいときに、相対的に大きい前記第２クラブヘッド指標を選択する、請求項５に記載のゴルフクラブヘッドのフィッティング装置。
【請求項７】
前記選択部は、前記第２スイング指標が予め定めた第２閾値よりも小さいときに、相対的に小さい前記第２クラブヘッド指標を選択する、請求項５に記載のゴルフクラブヘッドのフィッティング装置。
【請求項８】
前記選択部は、前記第１スイング指標が予め定めた第１閾値よりも小さいときに、相対的に大きな前記第１クラブヘッド指標を選択する、請求項４に記載のゴルフクラブヘッドのフィッティング装置。
【請求項９】
前記選択部は、前記第２スイング指標が予め定めた第２閾値よりも大きいときに、相対的に大きい前記第２クラブヘッド指標を選択する、請求項８に記載のゴルフクラブヘッドのフィッティング装置。
【請求項１０】
前記選択部は、前記第２スイング指標が予め定めた第２閾値よりも小さいときに、相対的に小さい前記第２クラブヘッド指標を選択する、請求項８に記載のゴルフクラブヘッドのフィッティング装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフクラブヘッドのフィッティング装置、フィッティング方法及びフィッティングプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、プレーヤーのスイング動作を計測し、当該プレーヤーのスイング動作に適したゴルフクラブシャフトを提案するためのフィッティング装置が種々提案されている（下記特許文献１及び２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０３０７０号公報
特許第６０８７１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ゴルフクラブメーカは、体格や技量が異なる様々なプレーヤーに適合させるために、諸元が異なる種々のゴルフクラブヘッドの販売を展開している。ここで、ゴルフクラブヘッドの諸元としては、例えば、ヘッド体積、慣性モーメント、重心位置に関するパラメータ等が挙げられる。
【０００５】
しかしながら、プレーヤーのスイング動作はそれぞれ異なるため、各スイング動作に適したゴルフクラブヘッドをフィッティングすることは容易ではない。また、プレーヤーに、スイング動作に適したゴルフクラブヘッドの諸元に関する指標を提供することができれば、プレーヤーは使用すべきゴルフクラブヘッドの選択肢が広がり、便利である。
【０００６】
本発明は、以上のような問題点に鑑み案出なされたもので、プレーヤーのそれぞれのスイング動作に適したゴルフクラブヘッドの諸元に関する指標を容易に特定することが可能なゴルフクラブヘッドのフィッティング装置、フィッティング方法及びフィッティングプログラムを提供することを主たる課題としている。
【課題を解決するための手段】
【０００７】
本発明は、ゴルフクラブヘッドのフィッティング装置であって、プレーヤーによるゴルフクラブのスイング動作を計測機器により計測した計測データを取得する取得部と、前記計測データに基づいて、スイング指標を算出する算出部と、前記スイング指標に基づいて、前記プレーヤーに適したゴルフクラブヘッドの諸元に関する少なくとも一つのクラブヘッド指標を選択する選択部と、を含む。
【発明の効果】
【０００８】
本発明のゴルフクラブヘッドのフィッティング装置は、上記の構成を採用したことにより、プレーヤーのそれぞれのスイング動作に適したゴルフクラブヘッドの諸元に関する少なくとも一つのクラブヘッド指標を容易に特定することが可能になる。
【図面の簡単な説明】
【０００９】

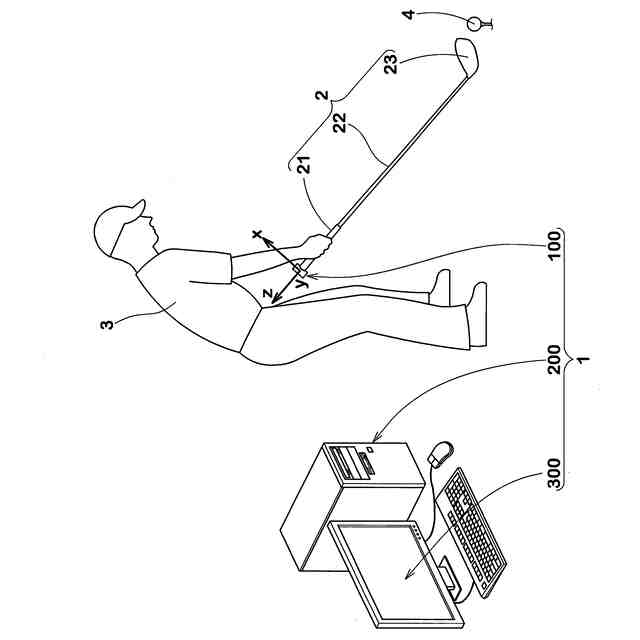

本実施形態のゴルフクラブヘッドのフィッティングシステムを示す全体構成図である。

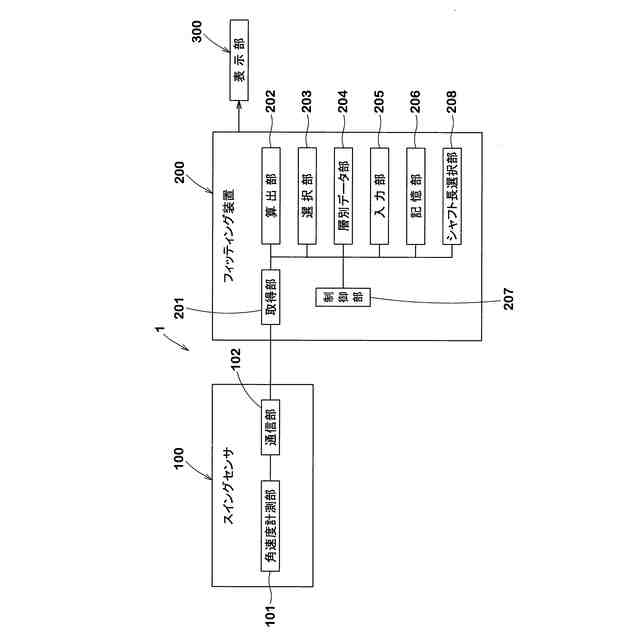

本実施形態のフィッティングシステムのブロック図である。

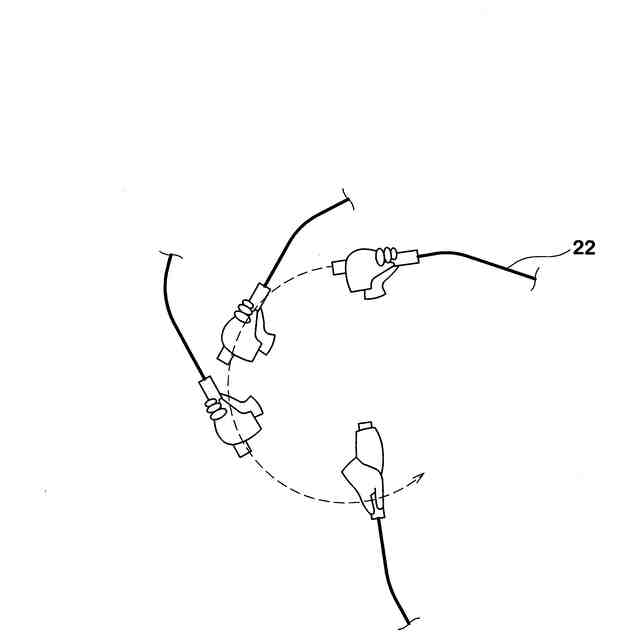

スイング動作を説明する図である。
スイング動作における時間とコック方向の角速度との関係を示すグラフである。
スイング動作における時間とシャフト軸周りの角速度との関係を示すグラフである。
重心距離ＬＢを説明するための基準状態に置かれたゴルフクラブヘッドの正面図である。
重心距離ＬＣを説明するための基準状態に置かれたゴルフクラブヘッドのトウ側から見た側面図である。
層別データ部を例として、第１スイング指標、第２スイング指標、第１クラブヘッド指標及び第２クラブヘッド指標の関係を示すグラフである。
スイング指標層別化データ部の例として、第１スイング指標、第２スイング指標及び候補となるゴルフクラブヘッドの関係を示すグラフである。
スイング指標層別化データ部の作成手順の一例を示すフローチャートである。
ヘッド特徴マップデータ部の例として、複数のゴルフクラブヘッドが、第１主成分及び第２主成分で整理されたグラフである。
実施例として、フィッティング装置で選択されたゴルフクラブヘッドを使用したプレーヤーの打撃結果であり、打球の飛距離、左右のずれ及び高さを示す。
比較例として、フィッティング装置で選択されたゴルフクラブヘッド以外のゴルフクラブヘッドを使用したプレーヤーの打撃結果であり、打球の飛距離、左右のずれ及び高さを示す。
シャフトの長さをフィッティングするための処理手順の一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の一形態が図面に基づき説明される。
以下の実施形態及び図面に表された具体的な構成は、本発明の内容理解のためのものであって、本発明は、図示されている具体的な構成に限定されるものではない。また、複数の実施形態については、明細書を通して、同一又は共通する要素については同一の符号が付されており、重複する説明が省略される。
（【００１１】以降は省略されています）
