公開番号2025095802
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212101
出願日2023-12-15
発明の名称ハニカムコア材および複合ハニカム
出願人株式会社HOWA
代理人弁理士法人岡田国際特許事務所
主分類B60R 13/02 20060101AFI20250619BHJP(車両一般)
要約【課題】車両の内装材に使用される複合ハニカムおよびハニカムコア材に関し、古紙のマテリアルリサイクルに必要な設備がない場合でもマテリアルリサイクルを行うことを可能とする。

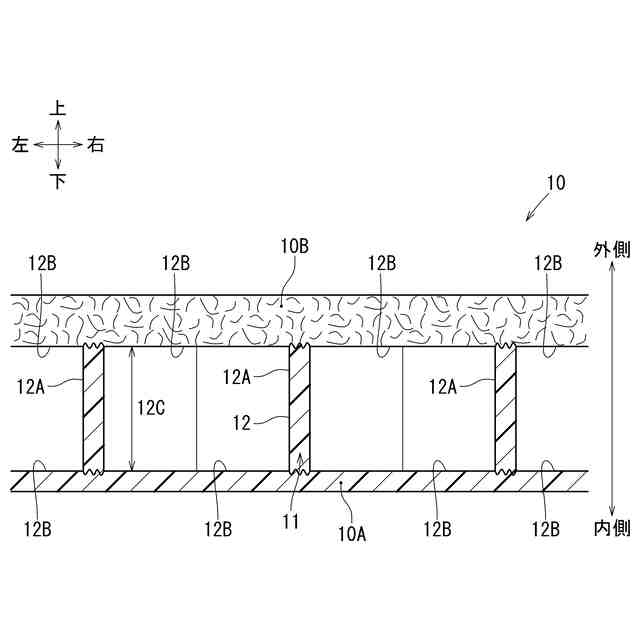

【解決手段】複合ハニカム10に適用されるハニカムコア材11は、外側と内側の間に規定される厚み12Cを貫通する筒状内面12Aを複数束ねた状態に有するハニカム構造12を備える。ハニカム構造12は、熱可塑性のプラスチックからなり、溶融によるマテリアルリサイクルが可能とされた布によって構成されている。
【選択図】図2
特許請求の範囲【請求項１】
車両の内装材に使用される複合ハニカムに適用されるハニカムコア材であって、
外側と内側の間に規定される厚みを貫通する筒状内面を複数束ねた状態に有するハニカム構造を備え、
前記ハニカム構造は、熱可塑性のプラスチックからなる布によって構成され、
前記布は、溶融によるマテリアルリサイクルが可能なものである、
ハニカムコア材。
続きを表示（約 640 文字）【請求項２】
請求項１に記載されたハニカムコア材であって、
前記マテリアルリサイクルがレベルマテリアルリサイクルである、
ハニカムコア材。
【請求項３】
請求項１に記載された複合ハニカムであって、
前記ハニカム構造における前記各筒状内面の開口を前記外側および前記内側の少なくとも一方側から覆う面材を備え、
前記面材は、前記ハニカム構造を構成するものと同種のプラスチックによって構成されている、
複合ハニカム。
【請求項４】
請求項３に記載された複合ハニカムであって、
前記ハニカム構造と前記面材とが、これらを構成するプラスチックの熱融着によって一体化されている、
複合ハニカム。
【請求項５】
請求項３に記載された複合ハニカムであって、
前記ハニカム構造および前記面材を前記内側から覆う意匠層を備え、
前記意匠層は、前記ハニカム構造を構成するものと同種のプラスチックによって構成されている、
複合ハニカム。
【請求項６】
請求項３ないし請求項５のうちのいずれか１項に記載された複合ハニカムであって、
前記面材は、
前記ハニカム構造における前記各筒状内面の開口を前記外側から覆う外側面材と、
前記ハニカム構造における前記各筒状内面の開口を前記内側から覆う内側面材と、
を含む、
複合ハニカム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両の内装材に使用される複合ハニカム、および、この複合ハニカムに適用されるハニカムコア材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、車両の内部には、その部位に応じた種々の内装材が取り付けられる。例えば、車両における車室の天井部分には、「ルーフヘッドライニング」または「ルーフライニング基材」と呼ばれる種類の内装材が取り付けられる。また、車両における荷室の側壁部分および車室の側壁部分には、それぞれ、「ラッゲージサイドトリム」および「デッキサイドトリム」と呼ばれる種類の内装材が取り付けられる。
【０００３】
上記のような車両の内装材に関する技術としては、例えば以下の特許文献１に記載された技術が知られている。この技術では、ハニカム構造の芯材紙の片面に板紙を貼り合わせた片面ハニカムシート（複合ハニカムの一種）を、ルーフライニング基材として使用する。
【先行技術文献】
【特許文献】
【０００４】
実開平０４－０８７５５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、サーキュラーエコノミー（circular economy）の観点から、車両の内装材についてもマテリアルリサイクルを行っていくことが提案されている。ここで、特許文献１に記載された従来の技術では、ルーフライニング基材が紙製であるため、マテリアルリサイクルを行うためには、古紙のマテリアルリサイクルに必要な設備（紙を溶解するためのパルパーなど）を用意する必要があった。
【０００６】
本開示は、古紙のマテリアルリサイクルに必要な設備がない場合でもマテリアルリサイクルを行うことが可能なハニカムコア材および複合ハニカムを提供することを可能とするものである。
【課題を解決するための手段】
【０００７】
本開示における１つの側面によると、車両の内装材に使用される複合ハニカムに適用されるハニカムコア材が提供される。このハニカムコア材は、外側と内側の間に規定される厚みを貫通する筒状内面を複数束ねた状態に有するハニカム構造を備えている。このハニカム構造は、熱可塑性のプラスチックからなる布によって構成されている。この布は、溶融によるマテリアルリサイクルが可能なものである。
【０００８】
上記のハニカムコア材は、このハニカムコア材を構成する熱可塑性の布を溶融させることで、マテリアルリサイクルを行うことができる。これにより、古紙のマテリアルリサイクルに必要な設備がない場合でもマテリアルリサイクルを行うことが可能なハニカムコア材を提供することができる。
【０００９】
他の側面によると、上記マテリアルリサイクルがレベルマテリアルリサイクルである。
【００１０】
「マテリアルリサイクル」には、回収する原料の品位が使用した原料の品位よりも低くなる「ダウンマテリアルリサイクル」と、使用した原料と同品位の原料を回収する「レベルマテリアルリサイクル」の２種類が存在する。「ダウンマテリアルリサイクル」においては、回収した原料を元の製品と同グレードの製品に再利用できないため、リサイクルを繰り返していくと最終的にはごみが出る。一方、「レベルマテリアルリサイクル」においては、回収した原料を元の製品と同グレードの製品に再利用できるため、（理論的には）ごみを出すことなく永続的にマテリアルリサイクルを続けていくことができる。ここで、上記のハニカムコア材は、レベルマテリアルリサイクルが可能であるため、「製品、素材、資源の価値を可能な限り長く保全・維持する」という、サーキュラーエコノミーにおけるニーズに応えることができる。
（【００１１】以降は省略されています）
