特許ウォッチ

公開番号2025093601
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209350
出願日2023-12-12
発明の名称タイヤ
出願人株式会社ブリヂストン
代理人弁理士法人太陽国際特許事務所
主分類B60C 19/00 20060101AFI20250617BHJP(車両一般)
要約【課題】樹脂製のタイヤ骨格部材とRFIDタグとを有するタイヤにおいて、RFIDタグの位置ずれを抑制する。
【解決手段】タイヤは、ビード部、前記ビード部のタイヤ径方向外側に連なるサイド部、及び前記サイド部のタイヤ幅方向内側に連なるクラウン部を備える環状且つ樹脂製のタイヤ骨格部材と、前記サイド部と一体化されるように当該サイド部に、長手方向が前記タイヤ径方向に沿って配置されたRFIDタグと、を有する。

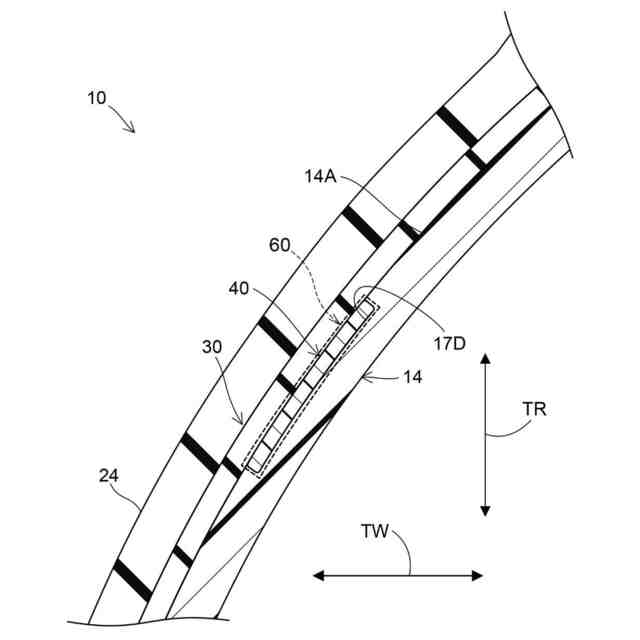

【選択図】図2
特許請求の範囲【請求項１】

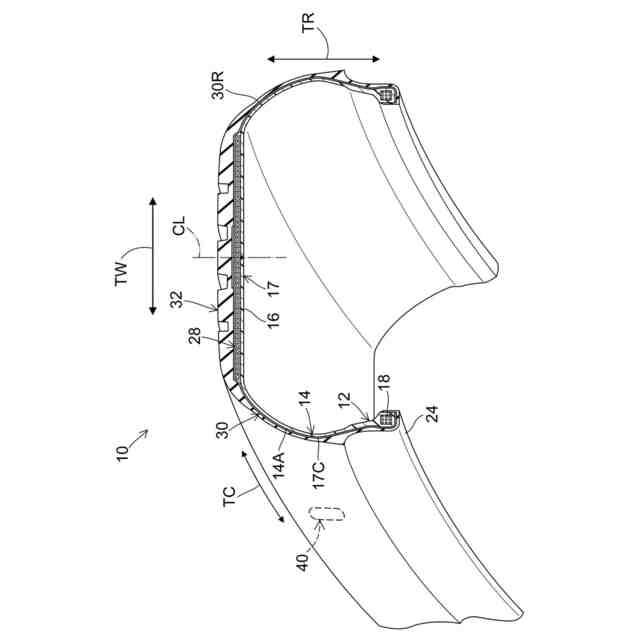

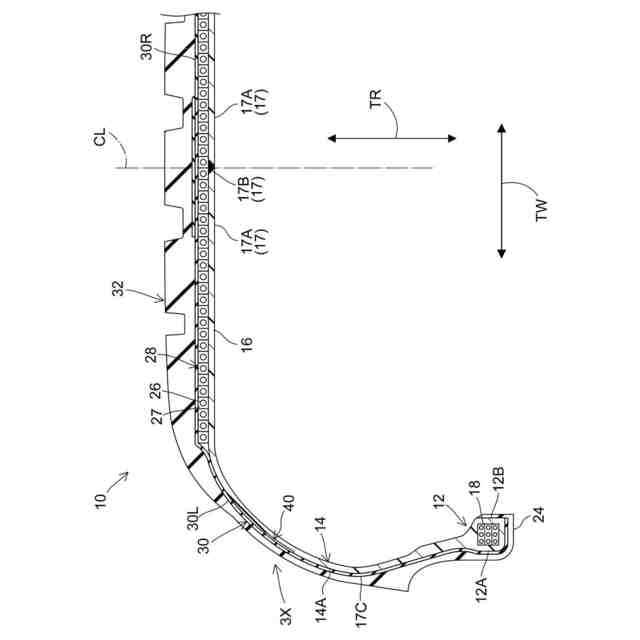

ビード部、前記ビード部のタイヤ径方向外側に連なるサイド部、及び前記サイド部のタイヤ幅方向内側に連なるクラウン部を備える環状且つ樹脂製のタイヤ骨格部材と、
前記サイド部と一体化されるように当該サイド部に長手方向が前記タイヤ径方向に沿って配置されたＲＦＩＤタグと、
を有するタイヤ。
続きを表示（約 520 文字）【請求項２】
ＲＦＩＤタグの長手方向が前記タイヤ径方向に沿って配置された状態に、当該ＲＦＩＤタグを保持する保持部、
をさらに有する請求項１に記載のタイヤ。
【請求項３】
前記保持部は、前記タイヤ骨格部材を形成する樹脂材料と同種の樹脂材料によって形成されている、
請求項２に記載のタイヤ。
【請求項４】

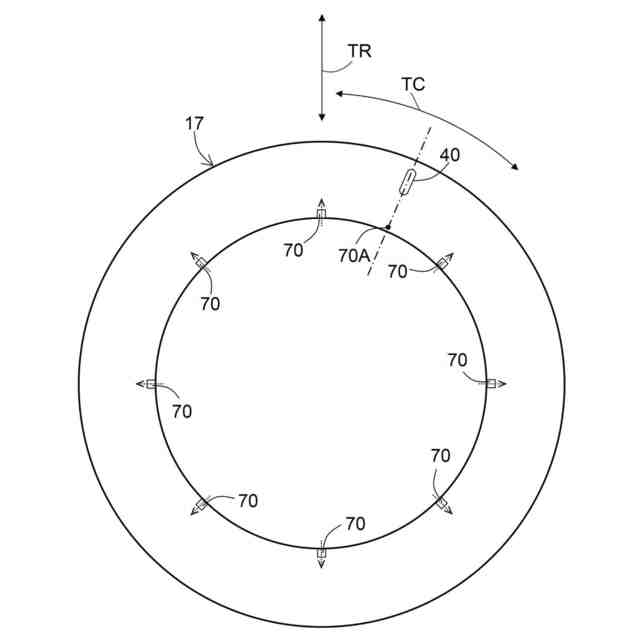

射出成形される前記タイヤ骨格部材の前記ビード部側又は前記クラウン部側にタイヤ周方向に沿って複数配置されたゲート位置を示すゲート痕、
をさらに有し、
前記ＲＦＩＤタグは、前記タイヤ周方向において、複数の前記ゲート位置の間に配置されている
請求項１に記載のタイヤ。
【請求項５】

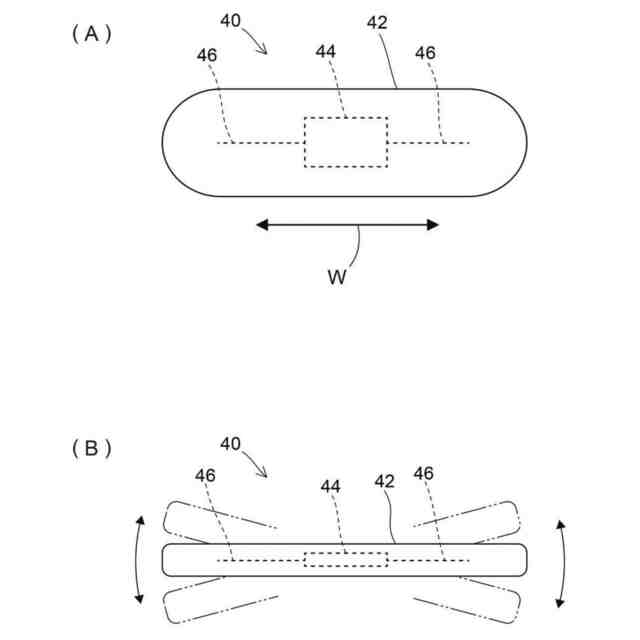

前記ＲＦＩＤタグは、樹脂製のケースと、前記ケースに収容されたＲＦＩＤチップ及びアンテナと、を有し、
前記サイド部は、前記ケースと一体化されるように成形されている
請求項１に記載のタイヤ。
【請求項６】
前記ケースは、前記タイヤ骨格部材を形成する樹脂材料と同種の樹脂材料によって形成されている、
請求項５に記載のタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、タイヤに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、環状且つ樹脂製のタイヤ骨格部材と、ＲＦＩＤタグと、を有するタイヤが開示されている。前記タイヤ骨格部材は、ビード部、前記ビード部のタイヤ径方向外側に連なるサイド部、及び前記サイド部のタイヤ幅方向内側に連なるクラウン部を備えている。前記ＲＦＩＤタグは、前記サイド部の外面に付着されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８７５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のタイヤでは、タイヤ骨格部材のサイド部の外面に付着されたＲＦＩＤタグの長手方向が、タイヤ周方向に沿って配置されている。
【０００５】
このため、樹脂製のタイヤ骨格部材を射出成形により成形する際に、ＲＦＩＤタグを金型にセットしてサイド部に一体化させる場合において、ゲートがビード部側又はクラウン部側に配置されていると、ゲートからタイヤ径方向に生じる樹脂の流れによって、ＲＦＩＤタグの位置がずれてしまうおそれがある。
【０００６】
本開示は、樹脂製のタイヤ骨格部材とＲＦＩＤタグとを有するタイヤにおいて、ＲＦＩＤタグの位置ずれを抑制することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の第１態様のタイヤは、ビード部、前記ビード部のタイヤ径方向外側に連なるサイド部、及び前記サイド部のタイヤ幅方向内側に連なるクラウン部を備える環状且つ樹脂製のタイヤ骨格部材と、前記サイド部と一体化されるように当該サイド部に長手方向が前記タイヤ径方向に沿って配置されたＲＦＩＤタグと、を有する。
【０００８】
本開示の第１態様のタイヤでは、ＲＦＩＤタグは、サイド部と一体化されるように当該サイド部に、長手方向がタイヤ径方向に沿って配置されている。
【０００９】
このため、タイヤ骨格部材を射出成形により成形する際に、ＲＦＩＤタグを金型にセットしてサイド部と一体化させる場合において、樹脂の流れがタイヤ径方向に生じても、ＲＦＩＤタグの長手方向がタイヤ周方向に沿って配置されているタイヤに比べ、樹脂の流れの影響を受けにくい。このため、ＲＦＩＤタグの位置ずれを抑制できる。
【００１０】
本開示の第２態様のタイヤは、ＲＦＩＤタグの長手方向が前記タイヤ径方向に沿って配置された状態に、当該ＲＦＩＤタグを保持する保持部、をさらに有する。
（【００１１】以降は省略されています）
