特許ウォッチ

公開番号2025092955
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208391
出願日2023-12-11
発明の名称ジオポリマー製造用組成物、ジオポリマー硬化体、及び、断熱材
出願人株式会社イノアック技術研究所
代理人弁護士法人クレオ国際法律特許事務所
主分類C04B 28/26 20060101AFI20250616BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】より優れた断熱性を有するジオポリマー硬化体を得ることができるジオポリマー製造用組成物;より優れた断熱性を有するジオポリマー硬化体;及び、該塩ポリマー硬化体を備え、より優れた断熱性を有する断熱材;を提供する。
【解決手段】当該ジオポリマー製造用組成物は、アルミノケイ酸塩と、無機粒子と、活性化剤と、水と、を含み、無機粒子のBET比表面積が20m²/g以上である。当該ジオポリマー硬化体は、ジオポリマーと、無機粒子と、を含み、無機粒子のBET比表面積が20m²/g以上である。当該断熱材は、当該ジオポリマー硬化体を備える。
【選択図】なし
特許請求の範囲【請求項１】
アルミノケイ酸塩と、無機粒子と、活性化剤と、水と、を含み、
前記無機粒子のＢＥＴ比表面積が２０ｍ
２
／ｇ以上である、ジオポリマー製造用組成物。
続きを表示（約 370 文字）【請求項２】
前記無機粒子がシリカである、請求項１に記載のジオポリマー製造用組成物。
【請求項３】
ジオポリマーと、無機粒子と、を含み、
前記無機粒子のＢＥＴ比表面積が２０ｍ
２
／ｇ以上である、ジオポリマー硬化体。
【請求項４】
酸性活性化剤を用いて得られるジオポリマーを含み、
下記断熱試験で測定される表面温度が３５０℃以下である、ジオポリマー硬化体。
（断熱試験）
厚さ３ｍｍのジオポリマー硬化体を５００℃のホットプレートで５分間加熱した時の表面温度を測定する。
【請求項５】
シート状である、請求項３または４に記載のジオポリマー硬化体。
【請求項６】
請求項３または４に記載のジオポリマー硬化体を備える、断熱材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ジオポリマー製造用組成物、ジオポリマー硬化体、及び、断熱材に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
一般的に、電子部品、移動体（車両、航空機等）等に使用される断熱材としては、例えば、ポリウレタン系発泡体からなる断熱材（特許文献１）等が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１２４６７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、電子部品の小型化や高機能化、また、車両、航空機等の移動体の多機能化が進められている。これに対応すべく、特に、薄いシート状に形成した断熱シートの需要が高まっている。シート状に形成しても、より優れた断熱性を有する断熱材が求められている。
【０００５】
しかしながら、従来の特許文献１等の断熱材は、上述した変化に対応できるほど十分な断熱性を有するものではなかった。本発明が解決しようとする課題は、より優れた断熱性を有する材料を提供することにある。
【課題を解決するための手段】
【０００６】
本発明者らは、鋭意研究を行い、断熱材の材料として新規なジオポリマー硬化体が有用であるとの知見を得て、前記課題を解決可能であることを見出し、本発明を完成させた。すなわち、本発明は下記の通りである。
【０００７】
本発明のある態様は、ジオポリマー製造用組成物である。当該ジオポリマー製造用組成物は、アルミノケイ酸塩と、無機粒子と、活性化剤と、水と、を含み、前記無機粒子のＢＥＴ比表面積が２０ｍ
２
／ｇ以上である。
【０００８】
上記態様のジオポリマー製造用組成物において、前記無機粒子がシリカであることが好ましい。
【０００９】
本発明の他の態様は、ジオポリマー硬化体である。当該ジオポリマー硬化体は、ジオポリマーと、無機粒子と、を含み、前記無機粒子のＢＥＴ比表面積が２０ｍ
２
／ｇ以上である。
【００１０】
上記態様のジオポリマー硬化体において、酸性活性化剤を用いて得られるジオポリマーを含み、下記断熱試験で測定される表面温度が３５０℃以下であることが好ましい。
（断熱試験）
厚さ３ｍｍのジオポリマー硬化体を５００℃のホットプレートで５分間加熱した時の表面温度を測定する。

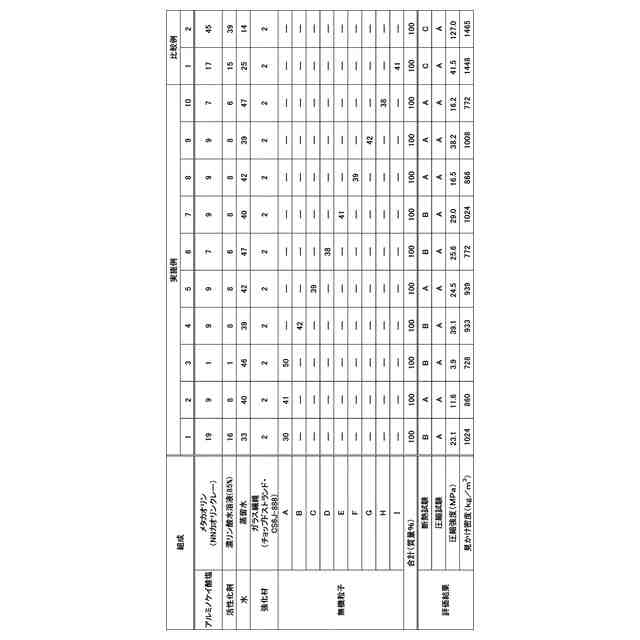

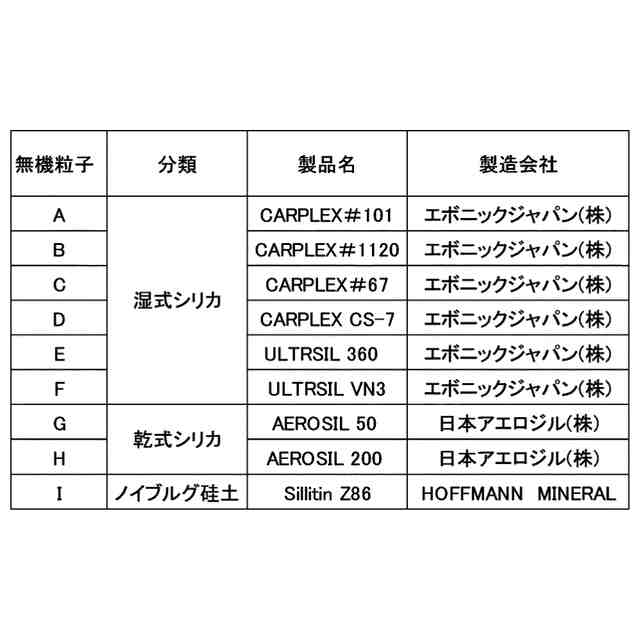

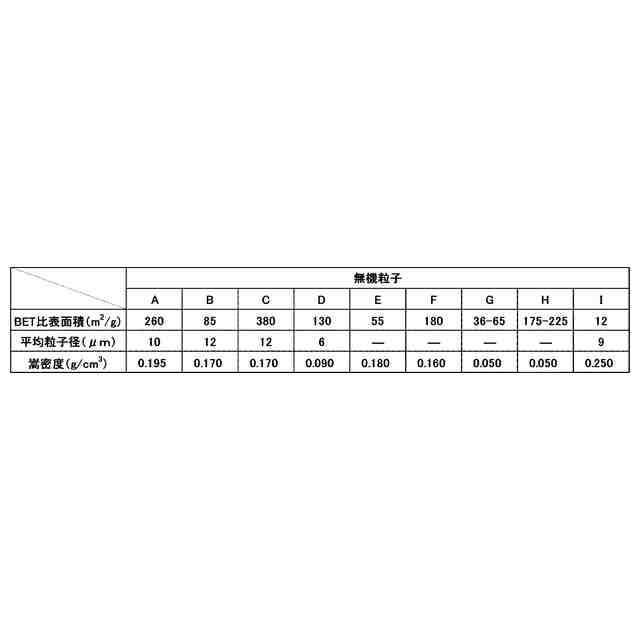

（【００１１】以降は省略されています）

関連特許
