特許ウォッチ

公開番号2025091799
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207260
出願日2023-12-07
発明の名称トレッド用ゴム組成物及びタイヤ
出願人株式会社ブリヂストン
代理人個人,個人,個人,個人
主分類C08L 7/00 20060101AFI20250612BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】他の物性を低下させることなく、耐摩耗性及び耐破壊性に優れたトレッド用ゴム組成物を提供する。

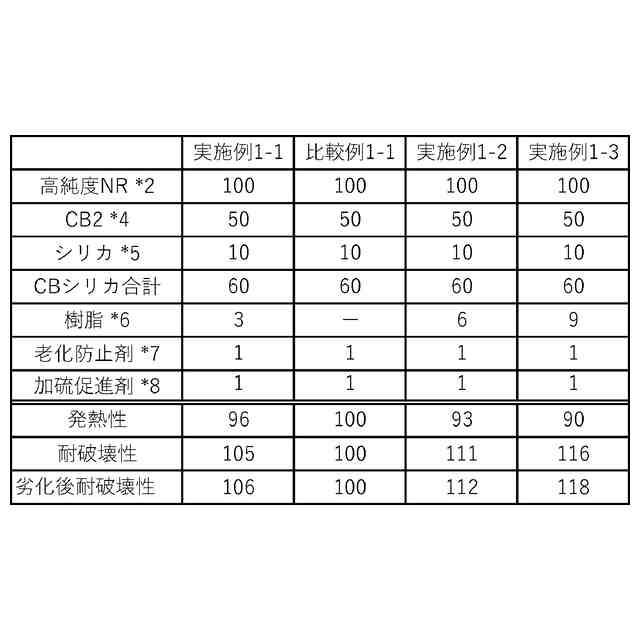

【解決手段】上記課題を解決するべく、本発明は、ゴム成分と、カーボンブラックと、シリカと、樹脂と、を含むゴム組成物であって、前記ゴム成分は、窒素含有量が0.3質量%以下の高純度天然ゴムを含有し、前記樹脂は、軟化点が130℃以上であり、含有量が前記ゴム成分100質量部に対して1質量部以上であり、前記カーボンブラックと前記シリカとの合計含有量が、前記ゴム成分100質量部に対して50質量部以上であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
ゴム成分と、カーボンブラックと、シリカと、樹脂と、を含むゴム組成物であって、
前記ゴム成分は、窒素含有量が０．３質量％以下の高純度天然ゴムを含有し、
前記樹脂は、軟化点が１３０℃以上であり、含有量が前記ゴム成分１００質量部に対して１質量部以上であり、
前記カーボンブラックと前記シリカとの合計含有量が、前記ゴム成分１００質量部に対して５０質量部以上であることを特徴とする、トレッド用ゴム組成物。
続きを表示（約 700 文字）【請求項２】
前記老化防止剤の含有量が、前記ゴム成分１００質量部に対して０．７質量部以上３質量部未満であることを特徴とする、請求項１に記載のトレッド用ゴム組成物。
【請求項３】
前記樹脂の含有量が、前記ゴム成分１００質量部に対して１０質量部以下であることを特徴とする、請求項１又は２に記載のトレッド用ゴム組成物。
【請求項４】
前記カーボンブラックの含有量が、前記ゴム成分１００質量部に対して４０質量部以上であることを特徴とする、請求項１又は２に記載のトレッド用ゴム組成物。
【請求項５】
前記シリカの含有量が、前記ゴム成分１００質量部に対して５～２５質量部であることを特徴とする、請求項１又は２に記載のトレッド用ゴム組成物。
【請求項６】
前記シリカのＣＴＡＢ比表面積が２００～２４０ｍｌ／１００ｇであることを特徴とする、請求項１又は２に記載のトレッド用ゴム組成物。
【請求項７】
前記加硫促進剤は、少なくともスルフェンアミド系加硫促進剤を含有し、該スルフェンアミド系加硫促進剤の含有量が、前記ゴム成分１００質量部に対して１質量部以上であることを特徴とする、請求項１又は２に記載のトレッド用ゴム組成物。
【請求項８】
前記加硫促進剤の含有量に対する前記樹脂の含有量の質量比が、９以下であること（樹脂の含有量／加硫促進剤の含有量≦９）を特徴とする、請求項１又は２に記載のトレッド用ゴム組成物。
【請求項９】
請求項１又は２に記載のトレッド用ゴム組成物を含むことを特徴とする、タイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トレッド用ゴム組成物及びタイヤに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、悪路用重荷重用空気入りタイヤにおいては、発熱性能、外観性性能、耐摩耗性等の低下を防止するための手法として、タイヤトレッド用ゴム組成物に配合するカーボンブラックの選定、その充填量の適正化等が行われてきた。また近年では、トレッド用ゴム組成物にカーボンブラックの配合とともに、シリカを配合した重荷重用空気入りタイヤのトレッドゴムも種々提案されている。
【０００３】
例えば、特許文献１～３には、建設車両等の重荷重用空気入りタイヤのトレッド用ゴム組成物に、カーボンブラックと共にシリカを配合し、耐摩耗性、耐カット性、発熱性能等の改良を図った技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１－３１１１４１号公報
特開平３－６５４０６号公報
特開平４－２２６１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１～３の技術については、重荷重用空気入りタイヤのトレッド用ゴム組成物において、いずれも走行後の発熱性能、外観性能及び耐摩耗性を向上し、さらに、物性の低下を抑制しようとするものとしては、十分ではなかった。特に、耐摩耗性や耐破壊性については、さらなる改善が望まれていた。
【０００６】
そこで、本発明は、他の物性を低下させることなく、耐摩耗性及び耐破壊性に優れたトレッド用ゴム組成物を提供することを目的とする。
また、本発明は、他の物性を低下させることなく、耐摩耗性及び耐破壊性に優れたタイヤを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決する本発明の要旨構成は、以下の通りである。
（１）ゴム成分と、カーボンブラックと、シリカと、樹脂と、を含むゴム組成物であって、
前記ゴム成分は、窒素含有量が０．３質量％以下の高純度天然ゴムを含有し、
前記樹脂は、軟化点が１３０℃以上であり、含有量が前記ゴム成分１００質量部に対して１質量部以上であり、
前記カーボンブラックと前記シリカとの合計含有量が、前記ゴム成分１００質量部に対して５０質量部以上であることを特徴とする、トレッド用ゴム組成物。
上記構成を具えるトレッド用ゴム組成物は、他の物性を低下させることなく、耐摩耗性及び耐破壊性に優れる。
【０００８】
（２）前記老化防止剤の含有量が、前記ゴム成分１００質量部に対して０．７質量部以上３質量部未満であることを特徴とする、（１）に記載のトレッド用ゴム組成物。
上記構成を具えるトレッド用ゴム組成物は、混練品質の低下を招くことなく、より耐摩耗性に優れる。
【０００９】
（３）前記樹脂の含有量が、前記ゴム成分１００質量部に対して１０質量部以下であることを特徴とする、（１）又は（２）に記載のトレッド用ゴム組成物。
上記構成を具えるトレッド用ゴム組成物は、良好な低発熱性を維持できる。
【００１０】
（４）前記カーボンブラックの含有量が、前記ゴム成分１００質量部に対して４０質量部以上であることを特徴とする、（１）～（３）のいずれかに記載のトレッド用ゴム組成物。
上記構成を具えるトレッド用ゴム組成物は、より耐摩耗性に優れる。
（【００１１】以降は省略されています）

関連特許
