特許ウォッチ

公開番号2025088733
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2024200956
出願日2024-11-18
発明の名称排ガス浄化用触媒組成物及びその製造方法並びに排ガス浄化用触媒の製造方法
出願人三井金属鉱業株式会社
代理人個人,個人,個人,個人
主分類B01J 23/63 20060101AFI20250604BHJP(物理的または化学的方法または装置一般)
要約【課題】本発明は、担体と担体に担持された貴金属元素とを含む担体-貴金属元素複合体を使用した排ガス浄化用触媒組成物であって、高温環境に曝露された後の排ガス浄化性能の低下を防止することができる排ガス浄化用触媒組成物を提供することを課題の一つとする。
【解決手段】本発明は、担体と前記担体に担持された貴金属元素とを含む担体-貴金属元素複合体を含み、前記貴金属元素の分散度が38%以上である、排ガス浄化用触媒組成物であって、前記排ガス浄化用触媒組成物を、大気下、1000℃で15時間、熱処理したとき、前記熱処理後の前記貴金属元素の分散度が、前記熱処理前の前記貴金属元素の分散度の0.87%以上である、前記排ガス浄化用触媒組成物を提供する。
【選択図】なし
特許請求の範囲【請求項１】
担体と前記担体に担持された貴金属元素とを含む担体－貴金属元素複合体を含み、前記貴金属元素の分散度が３８％以上である、排ガス浄化用触媒組成物であって、

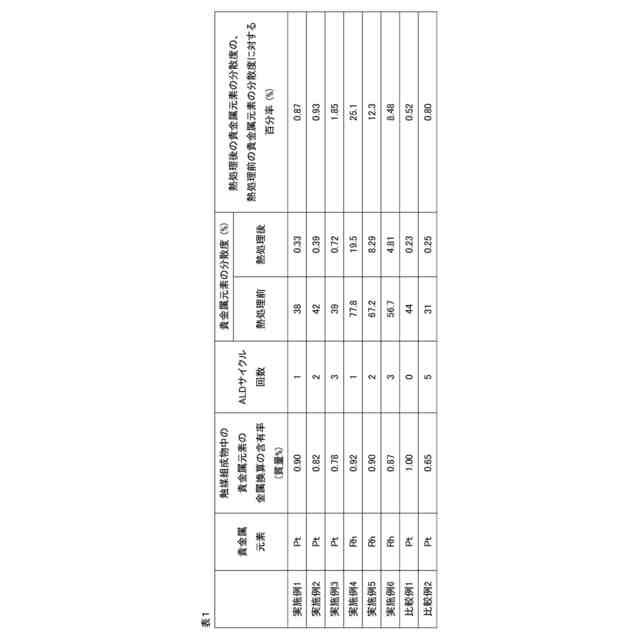

前記排ガス浄化用触媒組成物を、大気下、１０００℃で１５時間、熱処理したとき、前記熱処理後の前記貴金属元素の分散度が、前記熱処理前の前記貴金属元素の分散度の０．８７％以上である、前記排ガス浄化用触媒組成物。
続きを表示（約 900 文字）【請求項２】
前記排ガス浄化用触媒組成物が、前記複合体を被覆する被覆膜を含む、請求項１に記載の排ガス浄化用触媒組成物。
【請求項３】
前記被覆膜がＭ－Ｏ結合（式中、Ｍは、貴金属元素以外の金属元素を表す。）を含む、請求項２に記載の排ガス浄化用触媒組成物。
【請求項４】
Ｍで表される前記金属元素がＡｌである、請求項３に記載の排ガス浄化用触媒組成物。
【請求項５】
下記工程：
（１Ａ）担体と前記担体に担持された貴金属元素とを含む担体－貴金属元素複合体を準備する工程；及び
（２Ａ）原子層堆積法を使用して、前記複合体を被覆する被覆膜であって、Ｍ－Ｏ結合（式中、Ｍは、貴金属元素以外の金属元素を表す。）を含む被覆膜を形成する工程
を含む、請求項１に記載の排ガス浄化用触媒組成物の製造方法であって、
工程２Ａで実施される単原子層形成サイクルの回数が、１回以上３回以下である、前記製造方法。
【請求項６】
Ｍで表される前記金属元素がＡｌである、請求項５に記載の製造方法。
【請求項７】
下記工程：

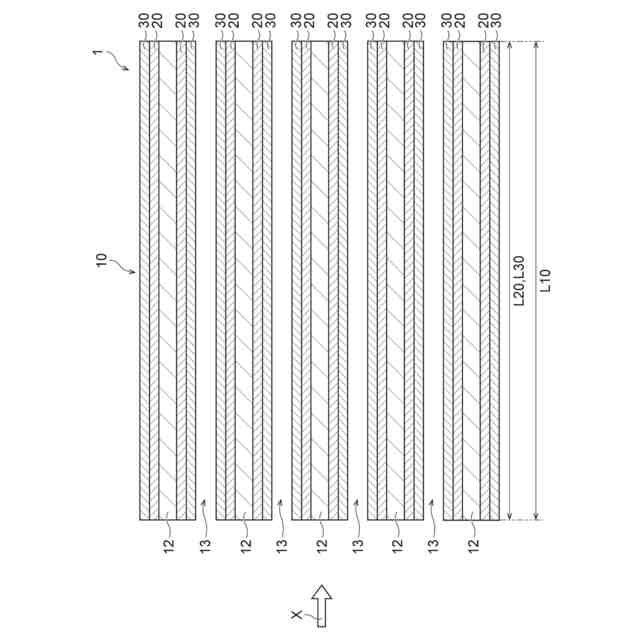

（１Ｂ）ガス流通路を有する基材を準備する工程；
（２Ｂ）前記ガス流通路の壁面に、担体と前記担体に担持された貴金属元素とを含む担体－貴金属元素複合体を含む第１触媒層を形成する工程；及び
（３Ｂ）原子層堆積法を使用して、前記第１触媒層中の前記複合体を被覆する被覆膜であって、Ｍ－Ｏ結合（式中、Ｍは、貴金属元素以外の金属元素を表す。）を含む被覆膜を形成する工程
を含む、排ガス浄化用触媒の製造方法であって、

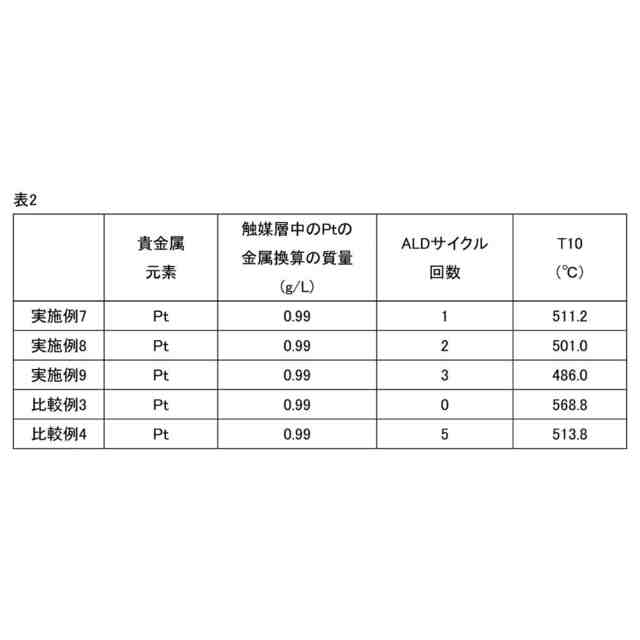

工程３Ｂで実施される単原子層形成サイクルの回数が、１回以上３回以下である、前記製造方法。
【請求項８】
Ｍで表される前記金属元素がＡｌである、請求項７に記載の製造方法。
【請求項９】
工程３Ｂの後に、下記工程：
（４Ｂ）前記第１触媒層の上側に、第２触媒層を形成する工程
を含む、請求項７又は８に記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排ガス浄化用触媒組成物及びその製造方法並びに排ガス浄化用触媒の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
自動車、バイク等の内燃機関から排出される排ガス中には、炭化水素（ＨＣ）、一酸化炭素（ＣＯ）、窒素酸化物（ＮＯｘ）等の有害成分が含まれている。これらの有害成分を浄化して無害化する排ガス浄化用触媒では、担体（例えば、ＣｅＯ
２
－ＺｒＯ
２
固溶体、アルミナ等）と担体に担持された貴金属元素（例えば、Ｐｔ、Ｐｄ、Ｒｈ等）とを含む担体－貴金属元素複合体が使用されている（例えば、特許文献１）。
【０００３】
一方、担体－貴金属元素複合体は、アルカンをアルケンに変換する脱水素化反応でも使用されている（例えば、特許文献２）。
【０００４】
特許文献２には、アルカンをアルケンに変換する脱水素化反応中のコークス形成を低減させるために、原子層堆積法（ＡＬＤ：Ａｔｏｍｉｃｌａｙｅｒｄｅｐｏｓｉｔｉｏｎ）を使用して、担体－貴金属元素複合体上にアルミナオーバーコートを形成する技術が開示されている。
【０００５】
アルミナオーバーコートは、貴金属元素の移動を抑制し、貴金属元素の移動により生じる金属粒子の成長を抑制する。大きな金属粒子は小さい金属粒子よりもコークス形成を生じさせやすいため、金属粒子の成長を抑制することより、コークス形成を抑制することができる。
【０００６】
また、アルミナオーバーコートは、脱水素化反応によって生成されたアルケンの貴金属元素への到達を抑制する。コークス形成の一因は、アルケンが貴金属元素に到達して重合されることであるため、アルケンの貴金属元素への到達を抑制することにより、コークス形成を抑制することができる。
【先行技術文献】
【特許文献】
【０００７】
特開２０１７－０３９０６９号公報
特表２０１４－５２２３０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
排ガス浄化用触媒が高温環境に曝露されると、貴金属元素が移動し、貴金属元素のシンタリングが生じ、排ガス浄化性能が低下する。
【０００９】
そこで、本発明の一態様は、担体と担体に担持された貴金属元素とを含む担体－貴金属元素複合体を使用した排ガス浄化用触媒組成物であって、高温環境に曝露された後の排ガス浄化性能の低下を防止することができる排ガス浄化用触媒組成物及びその製造方法を提供することを課題とする。
【００１０】
また、本発明の別の態様は、担体と担体に担持された貴金属元素とを含む担体－貴金属元素複合体を使用した排ガス浄化用触媒であって、高温環境に曝露された後の排ガス浄化性能の低下を防止することができる排ガス浄化用触媒の製造方法を提供することを課題とする。
（【００１１】以降は省略されています）

関連特許
