公開番号2025087924
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025043336,2021038646
出願日2025-03-18,2021-03-10
発明の名称レンズ鏡筒
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 7/02 20210101AFI20250603BHJP(光学)
要約【課題】スペース効率が良く、基板への振動の伝達を抑制可能なレンズ鏡筒を提供すること。
【解決手段】レンズ鏡筒は、電気接点を含むマウントが取り付けられた固定筒と、電気部品が実装された第1の基板と、第1の基板及び電気接点に接続された第2の基板と、固定筒と第1の基板との間に配置された弾性部材とを有し、第2の基板の少なくとも一部は、光軸方向から見たとき第1の基板と重なっており、第1の基板は、第2の基板の折り返し部からの力によって光軸方向において弾性部材に対して付勢される。
【選択図】図1
特許請求の範囲【請求項１】
電気接点を含むマウントが取り付けられた固定筒と、
電気部品が実装された第１の基板と、
前記第１の基板及び前記電気接点に接続された第２の基板と、
前記固定筒と前記第１の基板との間に配置された弾性部材とを有し、
前記第２の基板の少なくとも一部は、光軸方向から見たとき前記第１の基板と重なっており、
前記第１の基板は、前記第２の基板の折り返し部からの力によって光軸方向において前記弾性部材に対して付勢されることを特徴とするレンズ鏡筒。
続きを表示（約 690 文字）【請求項２】
前記第２の基板は、前記固定筒の側の面とは反対側の面で前記第１の基板に接続されることを特徴とする請求項１に記載のレンズ鏡筒。
【請求項３】
前記第２の基板は、前記固定筒の側の面で前記第１の基板に接続されることを特徴とする請求項１に記載のレンズ鏡筒。
【請求項４】
前記第２の基板は、光軸方向から見たとき前記弾性部材と重なることを特徴とする請求項１乃至３の何れか一項に記載のレンズ鏡筒
【請求項５】
前記折り返し部の少なくとも一部は、光軸方向から見たとき前記マウントと重なることを特徴とする請求項１乃至４の何れか一項に記載のレンズ鏡筒。
【請求項６】
前記折り返し部の少なくとも一部は、光軸方向から見たとき前記電気接点と重なることを特徴とする請求項５に記載のレンズ鏡筒。
【請求項７】
光軸方向から見たとき、前記弾性部材は、前記第１の基板と前記第２の基板との接続部と光軸とを結ぶ直線に対して±６０度の角度範囲内に配置されていることを特徴とする請求項１乃至６の何れか一項に記載のレンズ鏡筒。
【請求項８】
光軸方向から見たとき、前記折り返し部の中心と光軸とを結ぶ直線は、前記第１の基板と前記第２の基板との接続部と光軸とを結ぶ直線に対して±６０度の角度範囲内に位置することを特徴とする請求項１乃至７の何れか一項に記載のレンズ鏡筒。
【請求項９】
前記マウントを介してカメラ本体に着脱可能であることを特徴とする請求項１乃至８の何れか一項に記載のレンズ鏡筒。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ鏡筒に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、交換レンズシステムのレンズ鏡筒内において、電気部品が実装された基板は、カメラ本体に対する取り付け部であるマウント近傍に位置決め固定されている。特許文献１には、カメラ本体内のシャッター機構が駆動する際に発生するシャッターショック振動の基板への伝達を抑制するために、弾性部材によって基板を保持するレンズ鏡筒が開示されている。特許文献２には、固定部と基板との間に設置した付勢ゴムによって、基板をマウント側に押圧して保持するレンズ鏡筒が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５０５３７５４号公報
特開２００４－７７９１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のレンズ鏡筒では、少なくとも３つの弾性部材によって基板を保持するため、弾性部材を嵌める穴や切り欠き部が３つ必要であるが、穴や切り欠き部、及びこれらの周辺部には電気配線を設置できず、電気部品も実装できない。そのため、スペース効率が良いとは言えず、レンズ鏡筒を更に小型化することは困難である。
【０００５】
また、特許文献２のレンズ鏡筒では、振動がマウントを介して基板に直接伝達されてしまう。
【０００６】
本発明は、スペース効率が良く、基板への振動の伝達を抑制可能なレンズ鏡筒を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一側面としてのレンズ鏡筒は、電気接点を含むマウントが取り付けられた固定筒と、電気部品が実装された第１の基板と、第１の基板及び電気接点に接続された第２の基板と、固定筒と第１の基板との間に配置された弾性部材とを有し、第２の基板の少なくとも一部は、光軸方向から見たとき第１の基板と重なっており、第１の基板は、第２の基板の折り返し部からの力によって光軸方向において弾性部材に対して付勢されることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、スペース効率が良く、基板への振動の伝達を抑制可能なレンズ鏡筒を提供することができる。
【図面の簡単な説明】
【０００９】

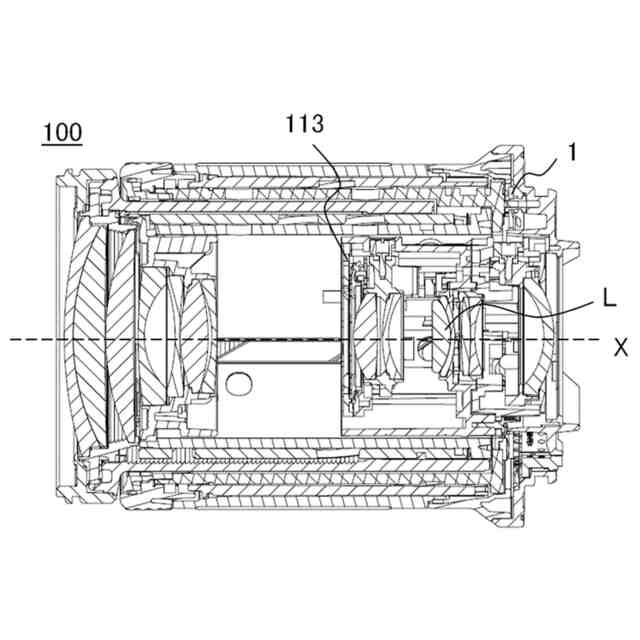

本発明の実施形態に係るレンズ鏡筒の断面図である。

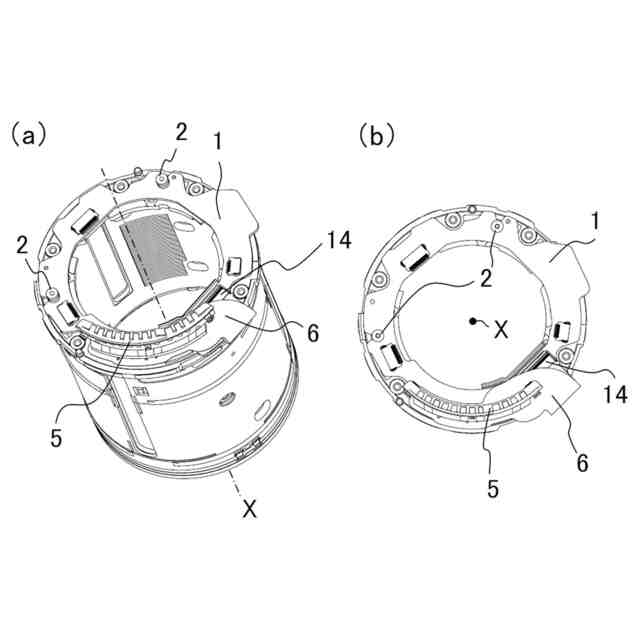

レンズ鏡筒の主要部品を示す図である。
レンズ鏡筒の主要部品の分解斜視図である。
レンズ鏡筒の主要部品の断面図である。

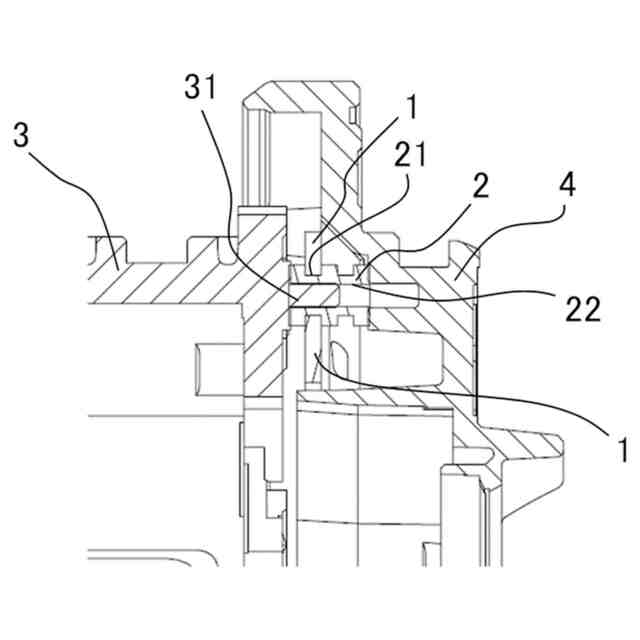

図４の部分拡大図である。

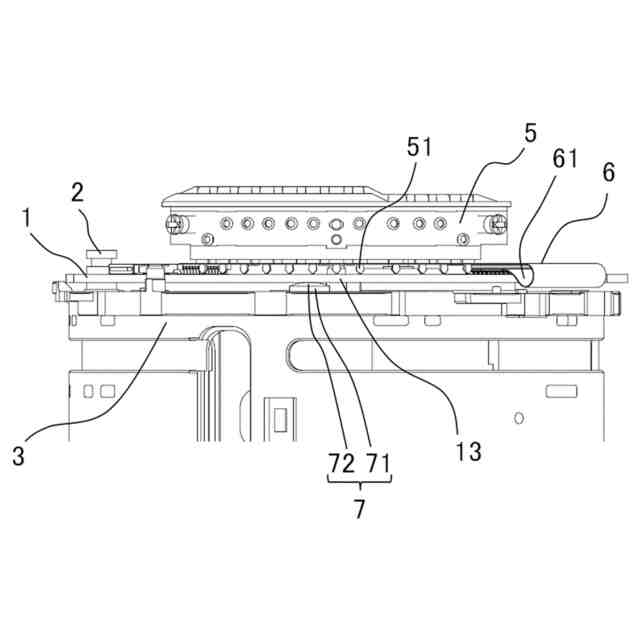

レンズ鏡筒の主要部品の側面図である。

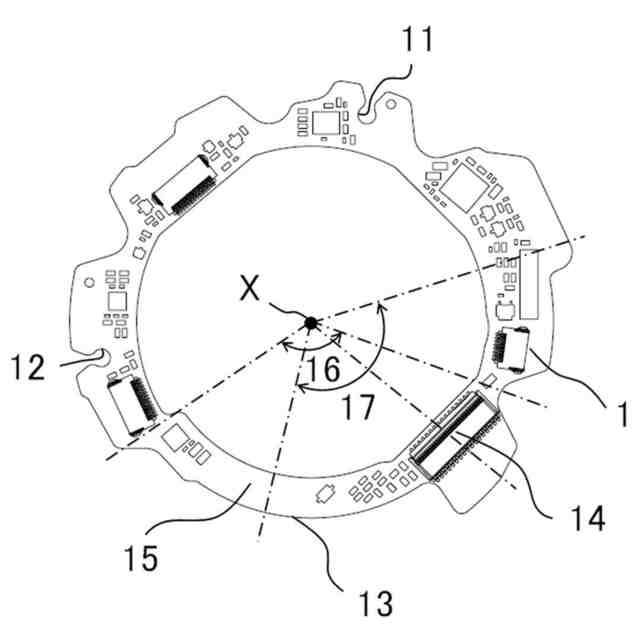

電気部品実装基板を撮像面側から見た図である。

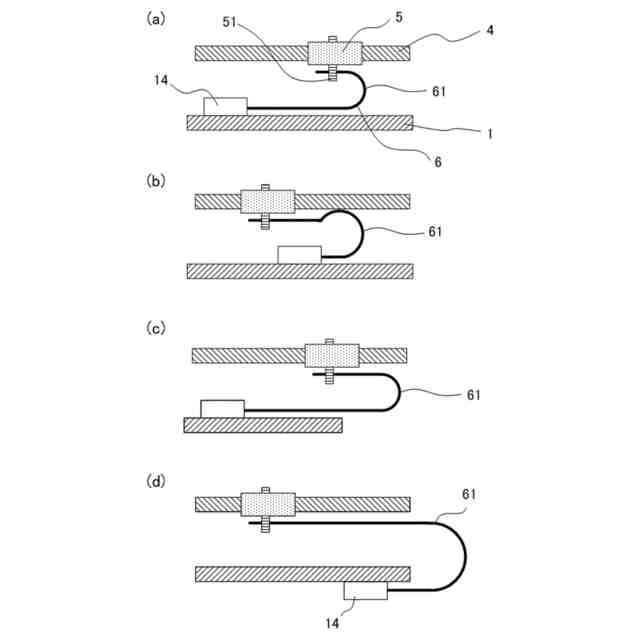

フレキシブル基板の折り返し部の説明図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
（【００１１】以降は省略されています）
