発明の名称窒化ケイ素焼結体
出願人株式会社プロテリアル
代理人
主分類C04B 35/587 20060101AFI20250603BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】高熱伝導性の窒化ケイ素焼結体を提供する。
【解決手段】窒化ケイ素焼結体は、複数の窒化ケイ素粒子を含む窒化ケイ素焼結体であって、前記複数の窒化ケイ素粒子は、MgおよびOを含み、前記複数の窒化ケイ素粒子のそれぞれは、内側領域と、前記内側領域の外側に位置し、MgおよびOの少なくとも一方の濃度が、前記内側領域よりも高い外側領域とを含み、前記外側領域の厚さは、2.5nm以下である。
【選択図】図2

特許請求の範囲【請求項１】
複数の窒化ケイ素粒子を含む窒化ケイ素焼結体であって、
前記複数の窒化ケイ素粒子は、ＭｇおよびＯを含み、
前記複数の窒化ケイ素粒子のそれぞれは、内側領域と、前記内側領域の外側に位置し、ＭｇおよびＯの少なくとも一方の濃度が前記内側領域よりも高い外側領域とを含み、
前記外側領域の厚さは、２．５ｎｍ以下である、
窒化ケイ素焼結体。
続きを表示（約 400 文字）【請求項２】
前記内側領域内において、Ｏの含有量は、０．０５質量％以下である、
請求項１に記載の窒化ケイ素焼結体。
【請求項３】
前記内側領域内において、Ｍｇの含有量は、ＥＤＳによる成分分析の検出限界以下である、
請求項１または２に記載の窒化ケイ素焼結体。
【請求項４】
前記複数の窒化ケイ素粒子の少なくとも１つは、Ｍｇ、ＯおよびＲＥを含み、１００ｎｍ以下の粒径を有する微粒子を含む、
請求項１から３のいずれか１項に記載の窒化ケイ素焼結体。
【請求項５】
前記微粒子は、非晶質である、
請求項４に記載の窒化ケイ素焼結体。
【請求項６】
前記微粒子は、透過電子顕微鏡による直接倍率が１００００倍以上の観察像において、５個／μｍ２以上存在する、
請求項４または５に記載の窒化ケイ素焼結体。

発明の詳細な説明【技術分野】
【０００１】
本願は、窒化ケイ素焼結体に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、電気自動車やハイブリッドカー等に使用されるモータを高効率で駆動するためのパワーモジュール、ＬＥＤの駆動回路等、大電力の電子回路が種々の用途で用いられるようになってきている。このような回路には、大電力によって発熱する電子部品が用いられるため、放熱性の高い絶縁性基板が用いられる。大型の基板を比較的安価で製造することが可能であることから、このような絶縁性基板には、一般にセラミックス基板が用いられる。特に、窒化ケイ素焼結基板は、優れた機械的強度を有する。例えば、特許文献１は、熱伝導性に優れた窒化ケイ素焼結基板を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１９７２２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
より熱伝導性が高い窒化ケイ素基板が求められている。本発明は高い熱伝導性を備えた窒化ケイ素焼結体を提供する。
【課題を解決するための手段】
【０００５】
本開示の実施形態による窒化ケイ素焼結体は、複数の窒化ケイ素粒子を含む窒化ケイ素焼結体であって、前記複数の窒化ケイ素粒子は、ＭｇおよびＯを含み、前記複数の窒化ケイ素粒子のそれぞれは、内側領域と、前記内側領域の外側に位置し、ＭｇおよびＯの少なくとも一方の濃度が、前記内側領域よりも高い外側領域とを含み、前記外側領域の厚さは、２．５ｎｍ以下である。
【発明の効果】
【０００６】
本開示の実施形態によれば、高熱伝導率と高強度を併せ持つ窒化珪素焼結体、回路基板および窒化ケイ素焼結体の製造方法を提供される。
【図面の簡単な説明】
【０００７】

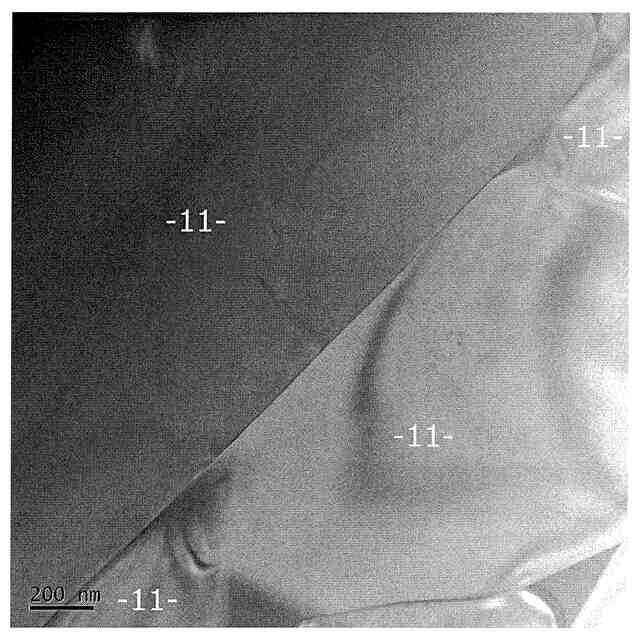

図１は、本実施形態の窒化ケイ素焼結体の一例を示す透過電子顕微鏡像である。

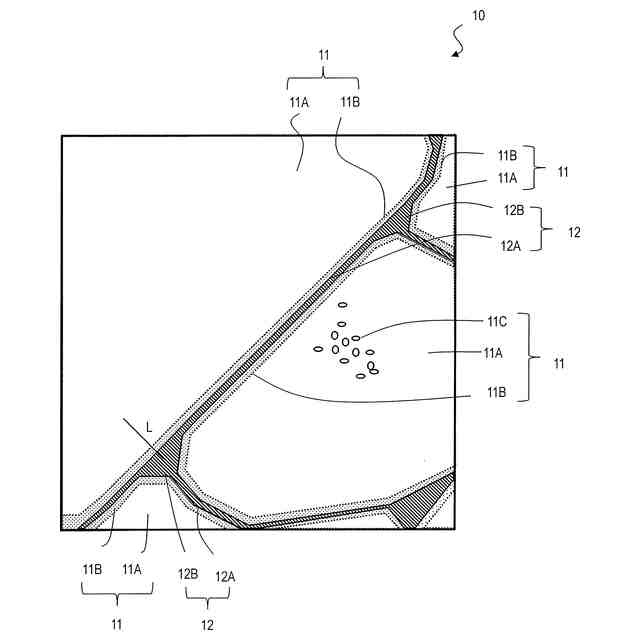

図２は、図１に示す窒化ケイ素焼結体の構造を示す模式図である。

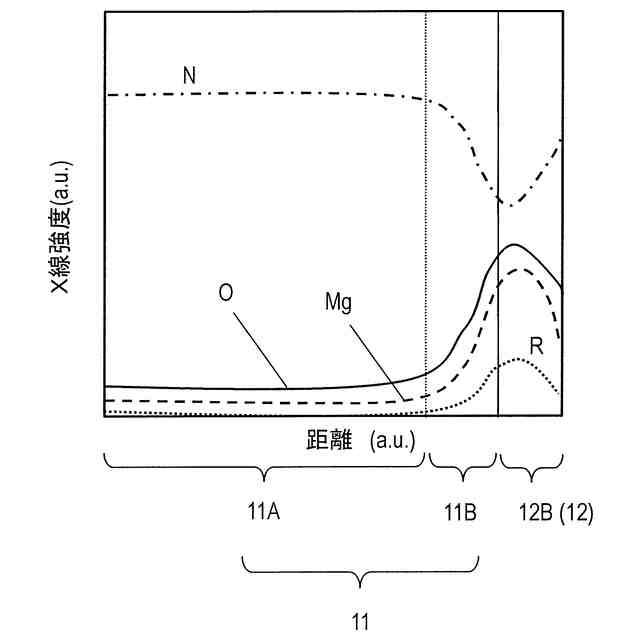

図３は、図２の線Ｌにおける構成元素の濃度プロファイルを示す模式図である。

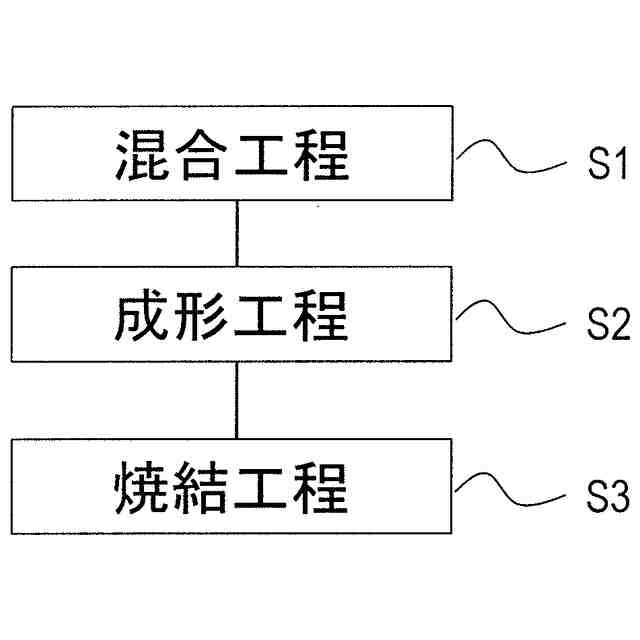

図４は、本実施形態の窒化ケイ素焼結体の製造方法を示すフローチャートである。

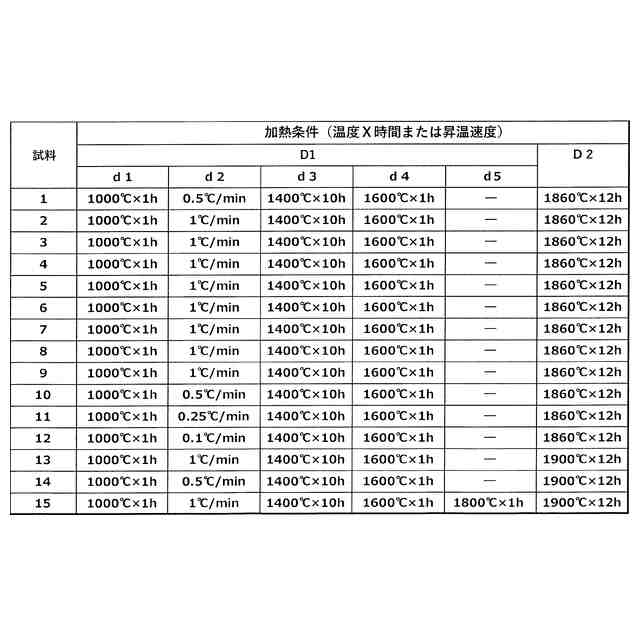

図５は、本実施形態の窒化ケイ素焼結体の製造方法において、焼結時に行う熱処理の温度プロファイルを示す模式図である。

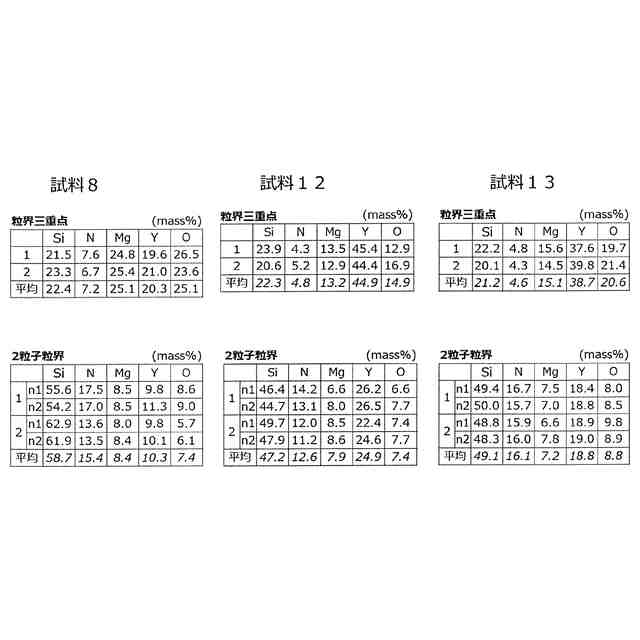

図６は、実施例の試料８、１２、１３の粒界相における組成分析の結果の一例を示す。
図７（ａ）は試料８の窒化ケイ素粒子のＨＡＡＤＦ像であり、（ｂ）は、（ａ）に示す像中の矢印におけるＥＤＳによる構成元素の濃度プロファイルを示す。
図８（ａ）は試料１２の窒化ケイ素粒子のＨＡＡＤＦ像であり、（ｂ）は、（ａ）に示す像中の矢印におけるＥＤＳによる構成元素の濃度プロファイルを示す。
図９（ａ）は試料１３の窒化ケイ素粒子のＨＡＡＤＦ像であり、（ｂ）は、（ａ）に示す像中の矢印におけるＥＤＳによる構成元素の濃度プロファイルを示す。
【発明を実施するための形態】
【０００８】
窒化ケイ素単結晶の理論的な熱伝導率は、例えば特許文献１にも示されているように、２００Ｗ／ｍ・Ｋ以上であると考えられている（熱伝導率の単位は、分子をＷ、分母をｍ・Ｋとする）。しかし、窒化ケイ素焼結体で同等の熱伝導率を実現するのは難しい。窒化ケイ素焼結体を得るためには、焼結助剤を添加する必要があり、焼結助剤となる元素が、熱伝導率の向上に影響を与えるからである。本願発明者は、原料、焼結助剤および焼結条件と、高熱伝導率を有する窒化ケイ素焼結体の構造および焼結体中の元素分布とを詳細に検討した。その結果、１３０Ｗ／ｍ・Ｋ以上の熱伝導率と、十分な機械的強度を備えた窒化ケイ素焼結体およびその製造方法を想到した。以下、図面を参照しながら、本開示の窒化ケイ素焼結体、回路基板および窒化ケイ素焼結体の製造方法の実施形態を説明する。
【０００９】
（窒化ケイ素焼結体）
図１は、本実施形態の窒化ケイ素焼結体の一例を示す透過電子顕微鏡（ＴＥＭ）像であり、図２は、図１に示される窒化ケイ素焼結体１０の構造を示す模式図である。窒化ケイ素焼結体１０は、複数の窒化ケイ素粒子１１と、粒界相１２から成る。
【００１０】
窒化ケイ素粒子１１は、窒化ケイ素焼結体１０における主相である。窒化ケイ素粒子１１は、全体として単結晶であり、窒素原子およびケイ素原子が規則的に配列されている。窒化ケイ素粒子１１は、例えば、透過電子顕微鏡のエネルギー分散型X線分光法（ＥＤＳ）で分析した場合において、窒素およびケイ素以外の元素を含む。具体的には、窒化ケイ素粒子１１は、ＯおよびＭｇを含む。窒化ケイ素粒子１１はＲＥをさらに含んでいてもよい。ここで、ＲＥは、希土類元素から選ばれる少なくとも１種の元素である。より具体的には、ＲＥは、Ｙ、Ｌａ、Ｃｅ、Ｎｄ、Ｐｍ、Ｓｍ、Ｅｕ、Ｇｄ、Ｄｙ、Ｈｏ、Ｅｒ、Ｔｍ、Ｙｂ、Ｌｕ、Ｈｆから選ばれる少なくとも１種以上である。ＲＥは少なくともＹを含んでいることが好ましい。ＭｇおよびＲＥは焼結助剤に由来する。Ｏは、焼結助剤に由来するか、原料であるＳｉ粉末に不可避的に含まれるか、窒化ケイ素焼結体１０の製造中に不可避的に取り込まれる。

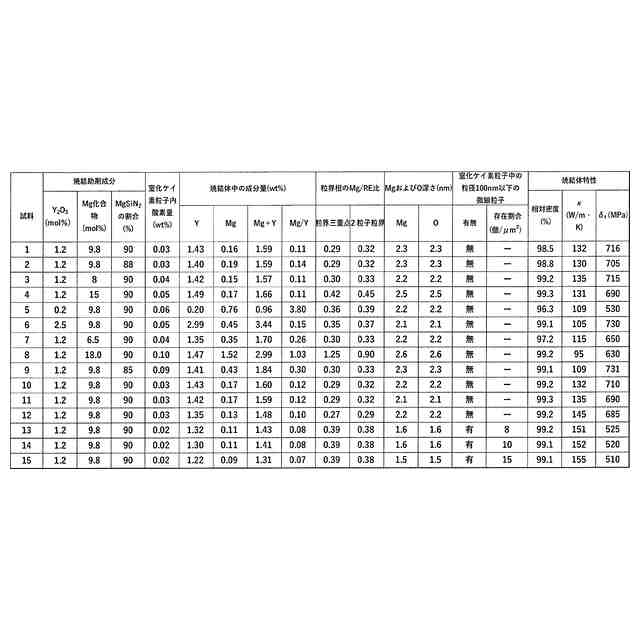

（【００１１】以降は省略されています）
