発明の名称撮像装置
出願人株式会社ニコン
代理人個人,個人
主分類G03B 5/00 20210101AFI20250603BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】良好に撮像素子をロック可能な撮像装置を提供する。
【解決手段】撮像装置1は、撮像素子21を保持し、光軸OAに対して直交する直交面内で移動可能に設けられ、光軸OA方向の一方側に向かって突出する係合部27が設けられた可動部20と、前記可動部20の前記一方側に配置され、前記光軸OAに対して直交する直交面内で移動可能に設けられ、前記直交面内を移動して前記可動部に設けられた前記係合部27と係合して前記可動部をロックするロック部材43を有するロックユニット40と、を備え、前記ロック部材43は、前記光軸OAを通る上下方向の一直線上を移動する。
【選択図】図4
特許請求の範囲【請求項１】
撮像素子を保持し、光軸に対して直交する直交面内で移動可能に設けられ、光軸方向の一方側に向かって突出する係合部が設けられた可動部と、
前記可動部の前記一方側に配置され、前記光軸に対して直交する直交面内で移動可能に設けられ、前記直交面内を移動して前記可動部に設けられた前記係合部と係合して前記可動部をロックするロック部材を有するロックユニットと、を備え、
前記ロック部材は、前記光軸を通る上下方向の一直線上を移動する、撮像装置。
続きを表示（約 420 文字）【請求項２】
撮像素子を保持し、光軸に対して直交する直交面内で移動可能に設けられ、光軸方向の一方側に向かって突出する係合部が設けられた可動部と、
前記可動部の前記一方側に配置され、前記光軸に対して直交する直交面内で移動可能に設けられ、前記直交面内を移動して前記可動部に設けられた前記係合部と係合して前記可動部をロックするロック部材を有するロックユニットと、を備え、
前記ロック部材は、前記光軸側から前記光軸を中心としたときの径方向外側に移動することで前記係合部と係合する、撮像装置。
【請求項３】
前記ロック部材は、前記係合部を保持するＵ字部を有している、請求項１又は２に記載の撮像装置。
【請求項４】
前記ロック部材は、前記光軸に対して上下に２つのロック部材を備え、前記２つのロック部材は前記光軸に対して互いに対象となるように配置されている、請求項１又は請求項２に記載の撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、手ブレが検出された場合に、撮像素子を駆動することにより手ブレを補正する撮像装置が開示されている（例えば特許文献１参照）。この従来の撮像装置においては、撮像素子を所定位置に保持する機構が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１０２０３５号公報
【発明の概要】
【０００４】
本発明の撮像装置は、撮像素子を保持し、光軸に対して直交する直交面内で移動可能に設けられ、光軸方向の一方側に向かって突出する係合部が設けられた可動部と、前記可動部の前記一方側に配置され、前記光軸に対して直交する直交面内で移動可能に設けられ、前記直交面内を移動して前記可動部に設けられた前記係合部と係合して前記可動部をロックするロック部材を有するロックユニットと、を備え、前記ロック部材は、前記光軸を通る上下方向の一直線上を移動する構成とした。
【図面の簡単な説明】
【０００５】

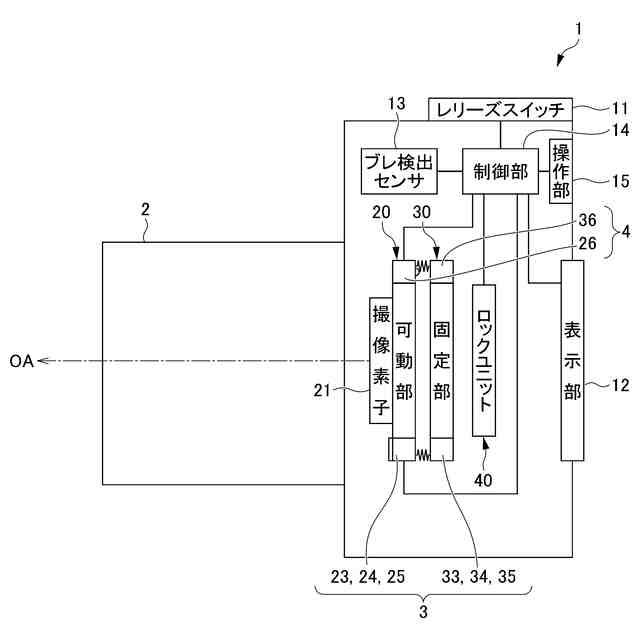

実施形態のカメラ１と、カメラ１に対して着脱可能な交換レンズ２とを示す概略図である。
可動部２０と、固定部３０と、ロックユニット４０とを斜め後方から見た斜視図である。

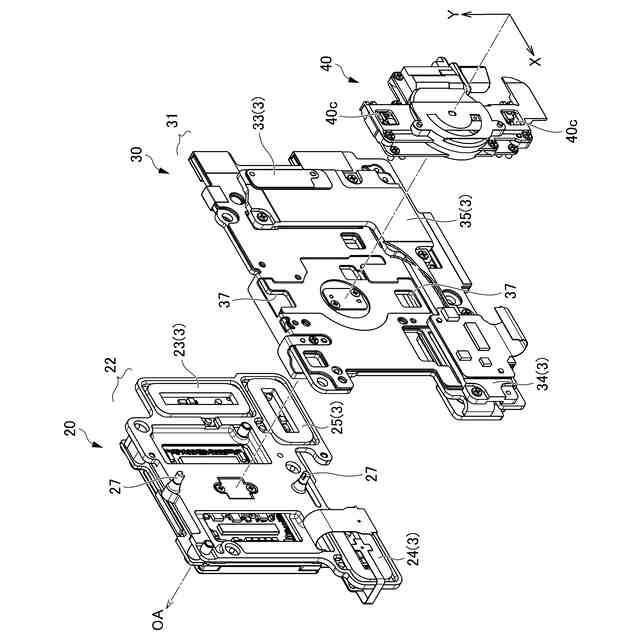

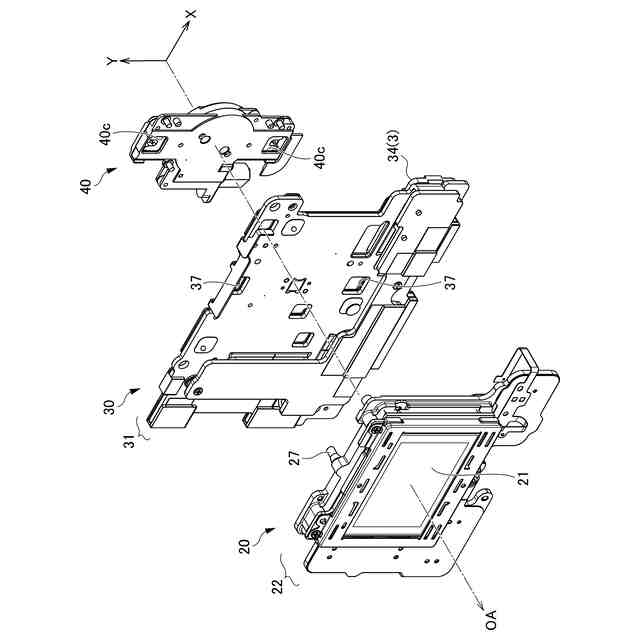

可動部２０と、固定部３０と、ロックユニット４０とを斜め前方から見た斜視図である。

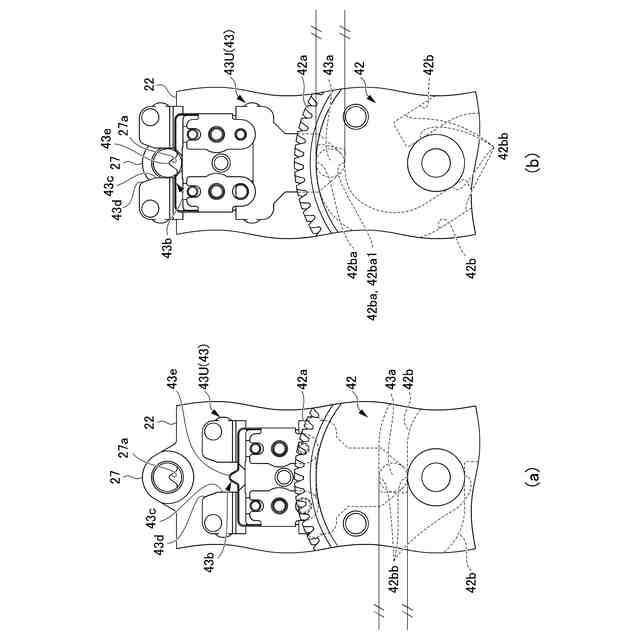

係合部２７と、ロックユニット４０の一部とを後方から見た図であり、（ａ）は非ロック時、（ｂ）はロック時である。

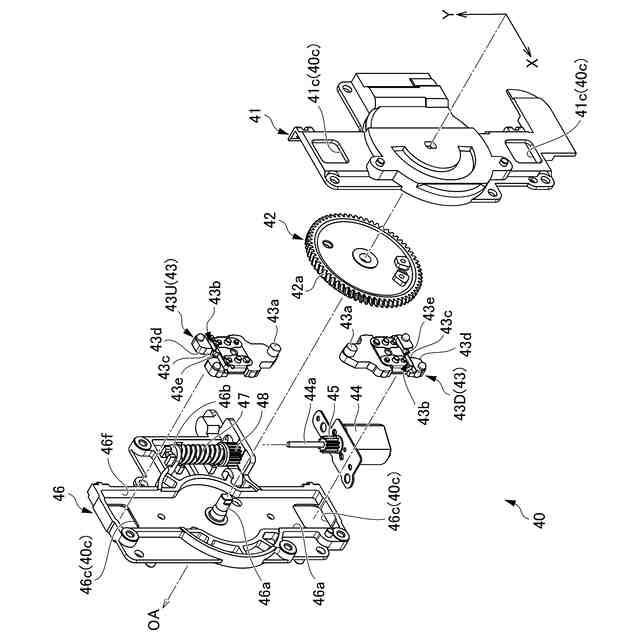

ロックユニット４０を斜め後方から見た分解斜視図である。

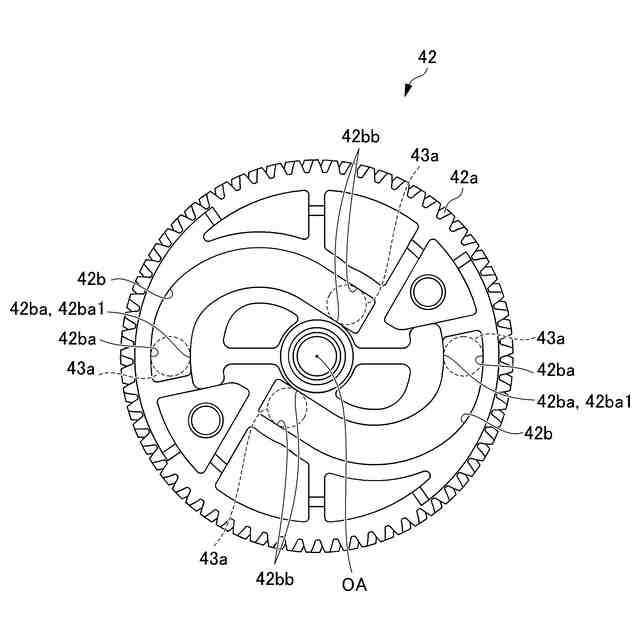

カム板４２を前側からみた図である。
【発明を実施するための形態】
【０００６】
以下、図面等を参照して、撮像装置の実施形態としてのカメラ１について説明する。図１は、実施形態のカメラ１と、カメラ１に対して着脱可能な交換レンズ２とを示す概略図である。なお、実施形態では交換レンズ２が着脱可能なカメラ１について説明するが、本発明のカメラ１は、レンズ一体型のカメラであってもよい。
【０００７】
（カメラ１）
カメラ１は、カメラ１に固定された固定部３０と、撮像素子２１を含み、固定部３０に対して移動する可動部２０と、可動部２０の移動を制限するロックユニット４０と、レリーズスイッチ１１と、表示部１２と、ブレ検出センサ１３と、固定部３０に対して可動部２０を駆動する駆動部３と、位置検出部４と、制御部１４と、操作部１５とを備える。
【０００８】
レリーズスイッチ１１は、カメラ１の撮影操作を行う部材であって、図示しないシャッタの駆動のタイミング等を操作する。
【０００９】
撮像素子２１は交換レンズ２の撮影光学系の予定焦点面に設けられ、制御部１４の制御に基づいて、交換レンズ２の撮影光学系を介して入射した被写体像光を光電変換して信号を生成する。撮像素子２１は、例えばＣＣＤ、ＣＭＯＳ等により構成されている。
【００１０】
表示部１２は、カメラ１の後面に設けられ、撮影された被写体像（静止画、ライブビュー画像を含む動画）や操作に関連した情報（メニュー）等を表示するカラー液晶ディスプレイである。
（【００１１】以降は省略されています）
