特許ウォッチ

公開番号2025087286
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201838
出願日2023-11-29
発明の名称剥落防止コンクリート構造体およびその製造方法
出願人中国塗料株式会社
代理人弁理士法人エスエス国際特許事務所
主分類C04B 41/71 20060101AFI20250603BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】十分なコンクリート片の剥落防止性能を有し、コンクリート構造物にクラック等の変状が発生した場合であっても、該変状を目視で確認することが可能である剥落防止コンクリート構造体およびその製造方法を提供すること。
【解決手段】コンクリート基材と、ポリマーセメント層、メッシュシートおよびポリマーセメント層をこの順で含む補強層と、上塗層とをこの順で含み、前記上塗層は、前記上塗層は、水性ウレタン樹脂および(メタ)アクリル樹脂を含有し、前記水性ウレタン樹脂および(メタ)アクリル樹脂の合計100質量%に対する水性ウレタン樹脂の含有量が、50質量%以上100質量%未満であるウレタン樹脂系塗料から形成された層である、剥落防止コンクリート構造体。
【選択図】なし
特許請求の範囲【請求項１】
コンクリート基材と、
ポリマーセメント層、メッシュシートおよびポリマーセメント層をこの順で含む補強層と、
上塗層と、
をこの順で含み、
前記上塗層は、水性ウレタン樹脂と、（メタ）アクリル樹脂とを含有し、前記水性ウレタン樹脂および（メタ）アクリル樹脂の合計１００質量％に対する水性ウレタン樹脂の含有量が、５０質量％以上１００質量％未満であるウレタン樹脂系塗料から形成された層である、
剥落防止コンクリート構造体。
続きを表示（約 500 文字）【請求項２】
前記ウレタン樹脂系塗料が、さらに会合型増粘剤を含有する、請求項１に記載の剥落防止コンクリート構造体。
【請求項３】
前記メッシュシートが、ビニロンメッシュシートである、請求項１に記載の剥落防止コンクリート構造体。
【請求項４】
前記ポリマーセメント層が、エポキシ樹脂および（メタ）アクリル樹脂からなる群より選ばれる少なくとも１種の樹脂を含有する、請求項１～３のいずれか１項に記載の剥落防止コンクリート構造体。
【請求項５】
コンクリート基材上に、ポリマーセメント層、メッシュシートおよびポリマーセメント層をこの順で含む補強層を形成する第１の工程と、
前記補強層上に、上塗塗料を塗布して上塗層を形成する第２の工程と、
を含み、
前記上塗塗料は、水性ウレタン樹脂と、（メタ）アクリル樹脂とを含有し、前記水性ウレタン樹脂および（メタ）アクリル樹脂の合計１００質量％に対する水性ウレタン樹脂の含有量が、５０質量％以上１００質量％未満である水系ウレタン樹脂系塗料である、
剥落防止コンクリート構造体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、剥落防止コンクリート構造体およびその製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、コンクリート構造物の老朽化が問題となっており、このような老朽化に起因するコンクリート片の落下による被害が特に問題となっている。
前記コンクリート片の落下を防止することに関し、例えば、特許文献１～２には、コンクリート片の剥落防止工法や剥落防止構造体が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－７３９３３号公報
特開２０１７－６６６２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、前記従来の剥落防止工法や剥落防止構造体では、コンクリート構造物にクラック等の変状が発生した際に、目視による判断が難しいため、打音試験等による検査が必要となり、コンクリート構造物の維持管理が煩雑になるという問題があった。
【０００５】
そこで、本発明は、十分なコンクリート片の剥落防止性能を有し、コンクリート構造物にクラック等の変状が発生した場合であっても、該変状を目視で確認することが可能である剥落防止コンクリート構造体およびその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らが鋭意検討を重ねた結果、下記構成例によれば、前記課題が解決されることを見出し、本発明を完成するに至った。
本発明の構成例は、以下の通りである。
【０００７】
［１］
コンクリート基材と、
ポリマーセメント層、メッシュシートおよびポリマーセメント層をこの順で含む補強層と、
上塗層と、
をこの順で含み、
前記上塗層は、水性ウレタン樹脂と、（メタ）アクリル樹脂とを含有し、前記水性ウレタン樹脂および（メタ）アクリル樹脂の合計１００質量％に対する水性ウレタン樹脂の含有量が、５０質量％以上１００質量％未満であるウレタン樹脂系塗料から形成された層である、
剥落防止コンクリート構造体。
【０００８】
［２］
前記ウレタン樹脂系塗料が、さらに会合型増粘剤を含有する、［１］に記載の剥落防止コンクリート構造体。
【０００９】
［３］
前記メッシュシートが、ビニロンメッシュシートである、［１］または［２］に記載の剥落防止コンクリート構造体。
【００１０】
［４］
前記ポリマーセメント層が、エポキシ樹脂および（メタ）アクリル樹脂からなる群より選ばれる少なくとも１種の樹脂を含有する、［１］～［３］のいずれかに記載の剥落防止コンクリート構造体。

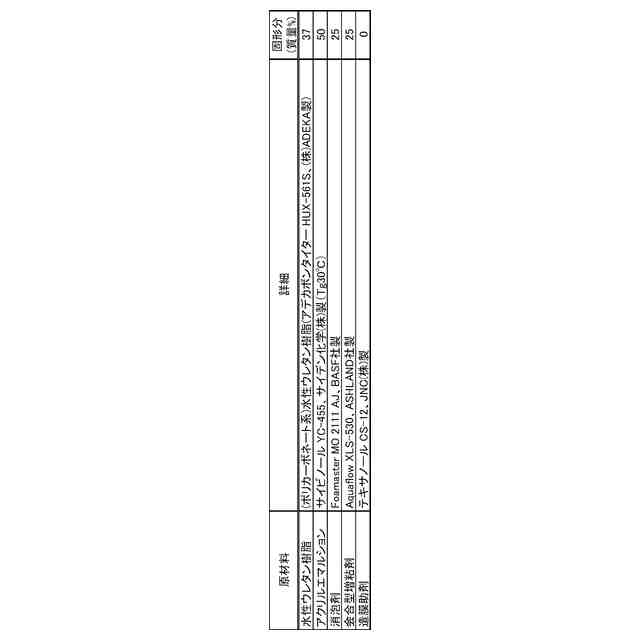

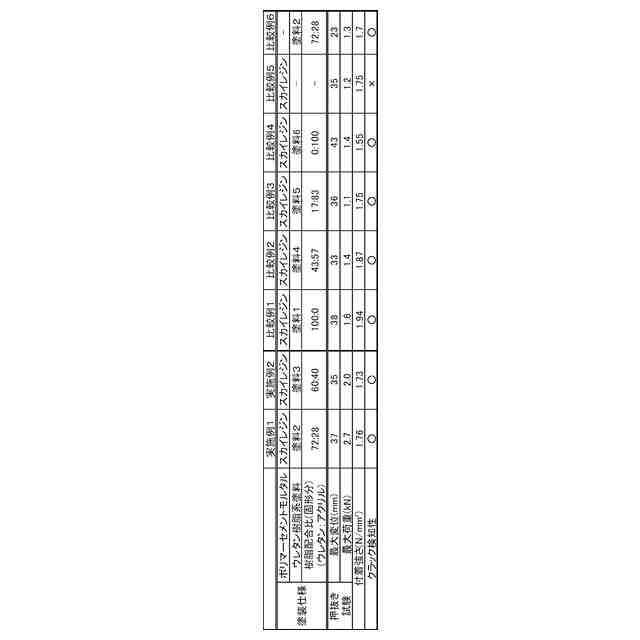

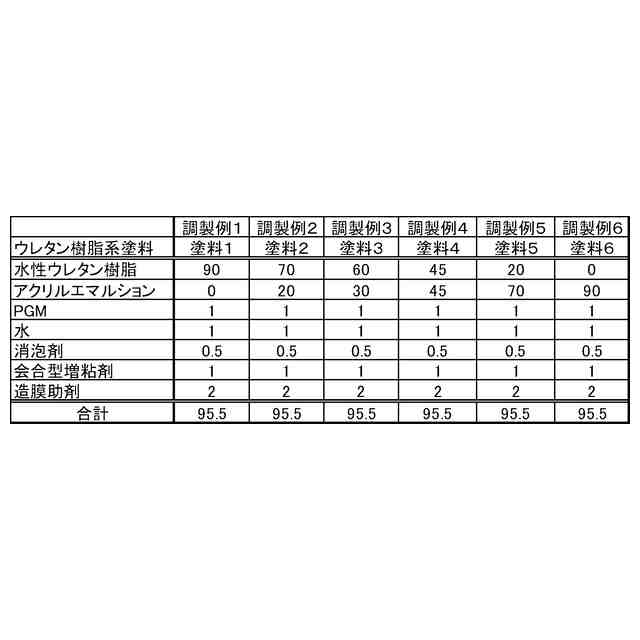

（【００１１】以降は省略されています）

関連特許
