公開番号2025085338
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199145
出願日2023-11-24
発明の名称電池モジュール及び電池モジュールの組立方法
出願人本田技研工業株式会社
代理人個人,個人,個人
主分類H01M 50/262 20210101AFI20250529BHJP(基本的電気素子)
要約【課題】電池のエネルギー効率向上のため、部品点数が少なく且つ電池セル以外の付帯部品の占有体積を小さくすることが可能な電池モジュールを提供すること。

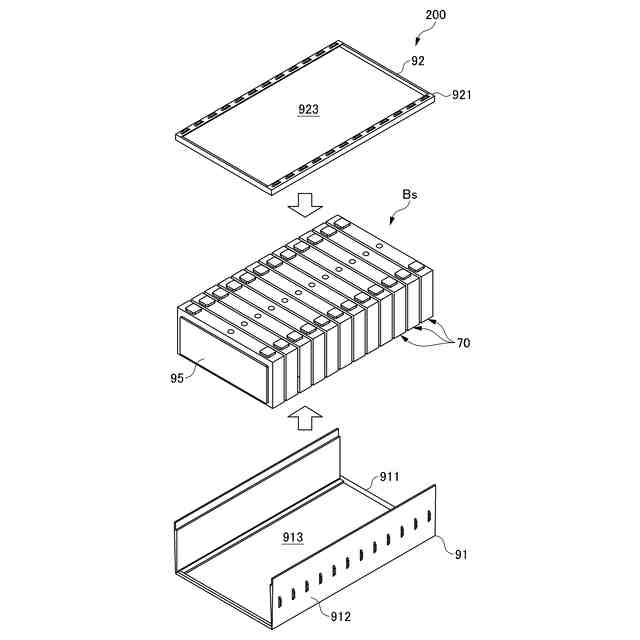

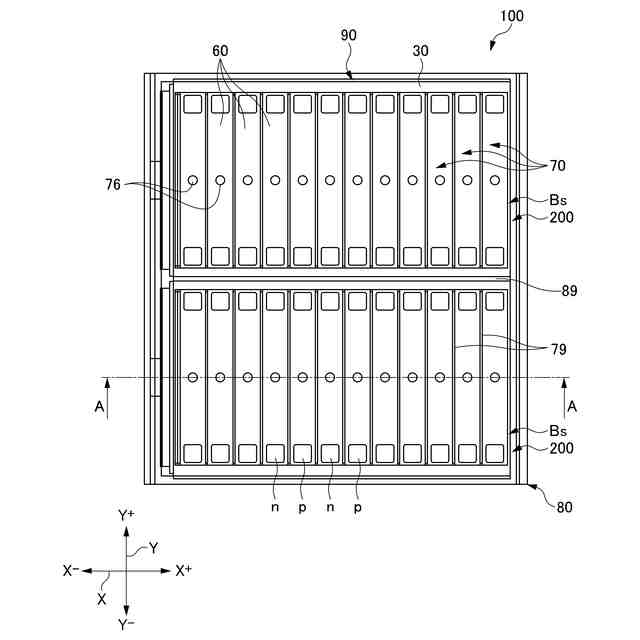

【解決手段】拘束部材90の一端側部材は、横方向に積層された複数の電池セル70の上部側から拘束するための枠部材であり、他端側部材は、横方向に積層された複数の電池セル70の下部側から拘束するための枠部材であり、一端側部材と他端側部材とは、積層された複数の電池セルの外周部にて接合され、拘束部材90は、積層された複数の電池セル70を積層方向に拘束する電池モジュール200である。

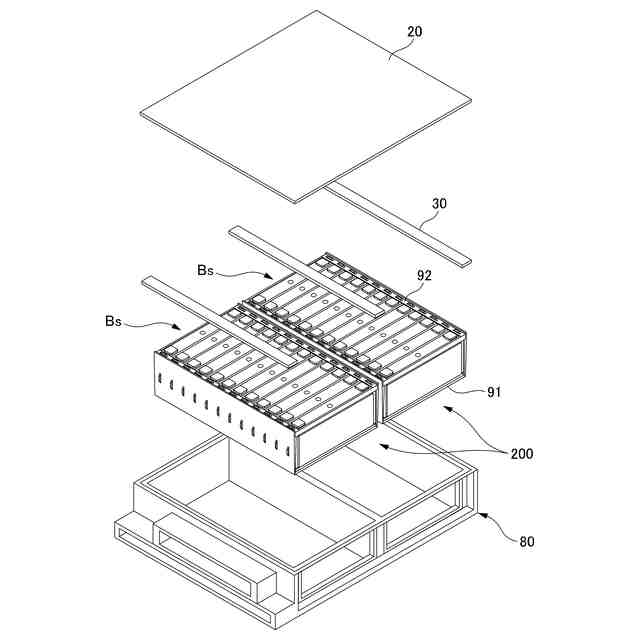

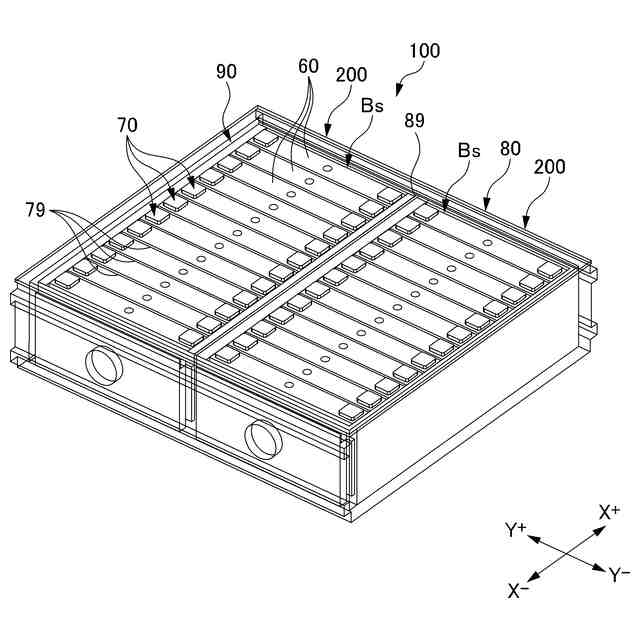

【選択図】図1

特許請求の範囲【請求項１】
積層された複数の電池セルと、
前記積層された複数の電池セルを、前記複数の電池セルの積層方向に拘束する拘束部材と、を備え、
前記拘束部材は、前記複数の電池セルを拘束するために一端側部材と他端側部材とにより構成され、
前記一端側部材は、横方向に前記積層された複数の電池セルの上部側から拘束するための枠部材であり、
前記他端側部材は、横方向に前記積層された複数の電池セルの下部側から拘束するための枠部材であり、
前記一端側部材と前記他端側部材とは、前記積層された複数の電池セルの外周部にて接合され、
前記拘束部材は、前記積層された複数の電池セルを積層方向に拘束する電池モジュール。
続きを表示（約 1,100 文字）【請求項２】
前記積層された複数の電池セルは、加圧された状態とされている請求項１に記載の電池モジュール。
【請求項３】
前記一端側部材と前記他端側部材とは、前記積層された複数の電池セルの外周部の側面部にて接合される請求項１に記載の電池モジュール。
【請求項４】
前記他端側部材は、前記一端側部材よりも外側に位置して前記一端側部材に接合されている請求項３に記載の電池モジュール。
【請求項５】
前記一端側部材と前記他端側部材とは、嵌め込み又は接着にて接合される請求項１に記載の電池モジュール。
【請求項６】
前記一端側部材は、横方向に前記積層された複数の電池セルの上端部を覆うように構成され、横方向に前記積層された複数の電池セルの上面に対して開口し、
前記他端側部材は、横方向に前記積層された複数の電池セルの下端部を覆うように構成され、横方向に前記積層された複数の電池セルの下面に対して開口している請求項１に記載の電池モジュール。
【請求項７】
前記積層された複数の電池セルを拘束する前記拘束部材の、積層方向の端部は、開口している請求項１に記載の電池モジュール。
【請求項８】
前記他端側部材は、横方向に前記積層された複数の電池セルの下端部から側面部に至るまで覆うように構成され、前記他端側部材の上端部は、前記一端側部材の上面よりも上側に位置する請求項１に記載の電池モジュール。
【請求項９】
前記他端側部材の上端部は、前記一端側部材の上面よりも上側に位置する突起部を有する請求項８に記載の電池モジュール。
【請求項１０】
積層した複数の電池セルに、一端側部材と他端側部材とにより構成される拘束部材を組み付ける組立方法であって、
前記複数の電池セルを、積層された状態で組立治具にセットする工程と、
前記セットした前記複数の電池セルを、加圧装置により積層方向へ加圧する工程と、
加圧されることにより前記複数の電池セルが所定距離まで圧縮された時に、横方向に前記積層された複数の電池セルを下側から覆うように前記他端側部材を組み込む工程と、
加圧された横方向に前記積層された複数の電池セルの上面から前記電池セルの上面を覆う前記一端側部材を組み込む工程と、
前記電池セルの上下に組み込まれた前記一端側部材と前記他端側部材とを接合する工程と、
を含む電池モジュールの組立方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電池モジュール及び電池モジュールの組立方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来より、複数の電池セルが積層されて構成される蓄電モジュール等が知られている（特許文献１～４参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０５５４８７号公報
特開２０２１－００９７８６号公報
特開２０２２－０５５７９８号公報
特開２０２３－０６０６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記蓄電モジュール等においては、複数の電池セルを拘束する拘束部材の部品点数が多く、部品点数が少なく且つ電池セル以外の付帯部品の占有体積を小さくすることが求められていた。
【０００５】
本発明は、電池のエネルギー効率向上のため、部品点数が少なく且つ電池セル以外の付帯部品の占有体積を小さくすることが可能な電池モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００６】

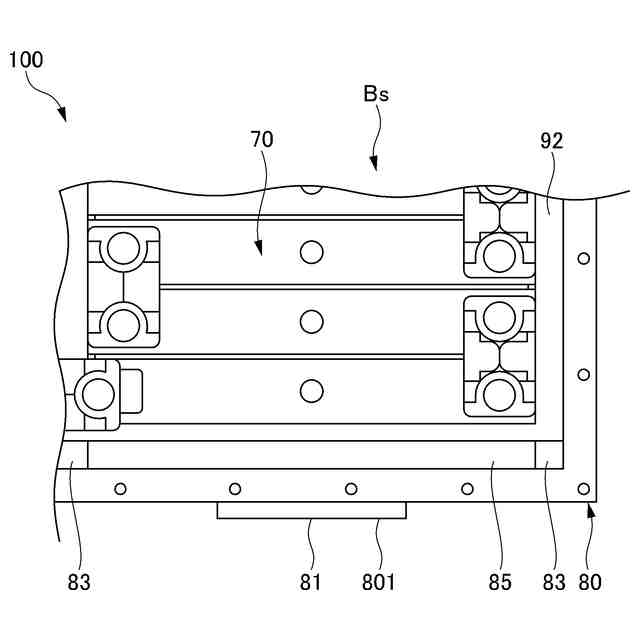

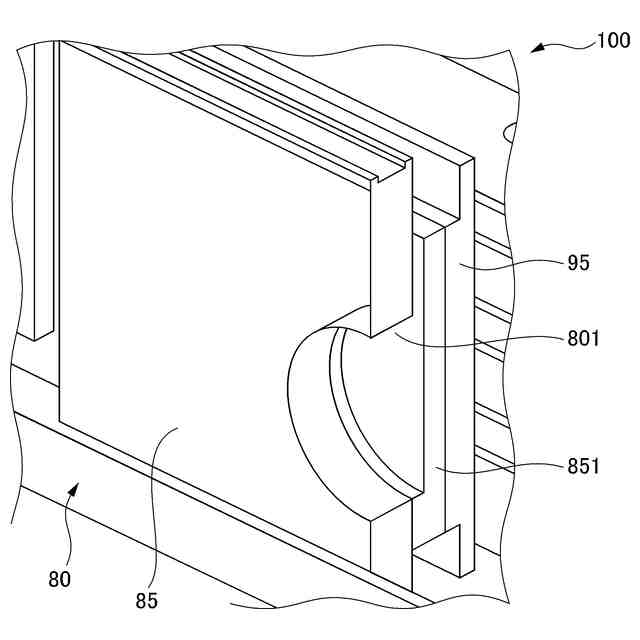

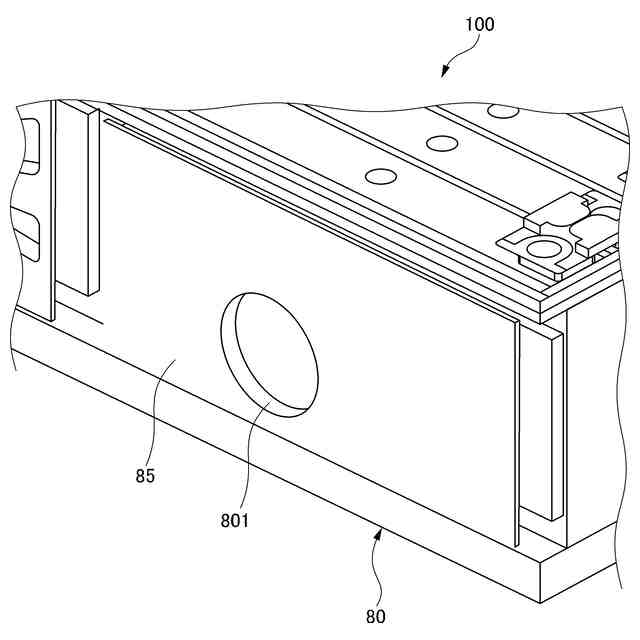

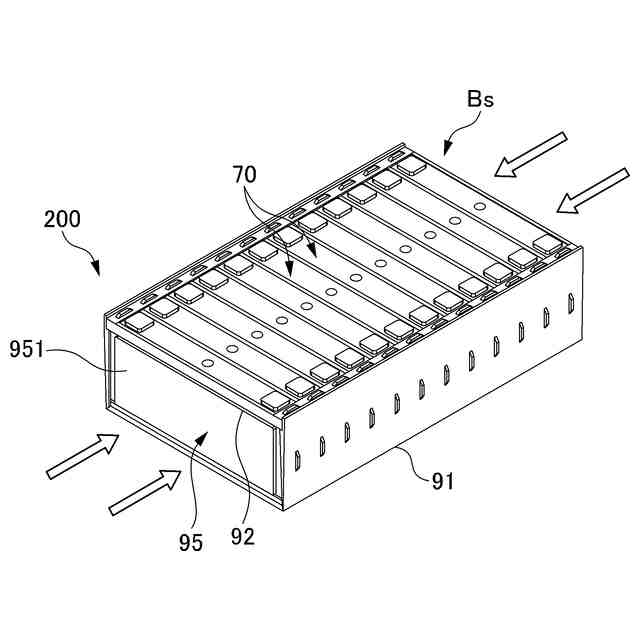

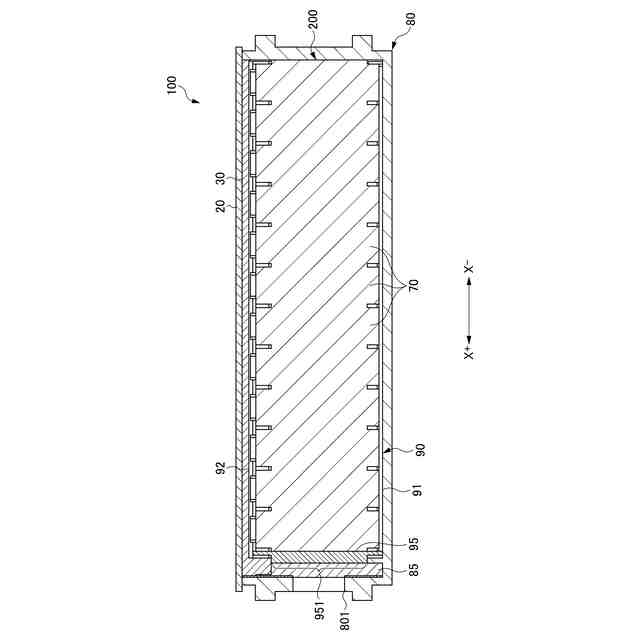

上記目的を達成するために、本発明は、積層された複数の電池セル（例えば、後述の「電池セル７０」）と、前記積層された複数の電池セルを、前記複数の電池セルの積層方向に拘束する拘束部材（例えば、後述の「拘束部材９０」）と、を備え、前記拘束部材は、前記複数の電池セルを拘束するために一端側部材（例えば、後述の「アッパ部材９２」）と他端側部材（例えば、後述の「ロア部材９１」）とにより構成され、前記一端側部材は、横方向に前記積層された複数の電池セルの上部側から拘束するための枠部材であり、前記他端側部材は、横方向に前記積層された複数の電池セルの下部側から拘束するための枠部材であり、前記一端側部材と前記他端側部材とは、前記積層された複数の電池セルの外周部にて接合され、前記拘束部材は、前記積層された複数の電池セルを積層方向に拘束する電池モジュール（例えば、後述の「電池モジュール２００」）を提供する。
【０００７】
上記発明において、前記積層された複数の電池セルは、加圧された状態とされていることが好ましい。また、前記一端側部材と前記他端側部材とは、前記積層された複数の電池セルの外周部の側面部にて接合されることが好ましい。前記他端側部材は、前記一端側部材よりも外側に位置して前記一端側部材に接合されていることが好ましい。
【０００８】
また、前記一端側部材と前記他端側部材とは、嵌め込み又は接着にて接合されることが好ましい。前記一端側部材は、横方向に前記積層された複数の電池セルの上端部を覆うように構成され、横方向に前記積層された複数の電池セルの上面に対して開口し、前記他端側部材は、横方向に前記積層された複数の電池セルの下端部を覆うように構成され、横方向に前記積層された複数の電池セルの下面に対して開口していることが好ましい。
【０００９】
また、前記積層された複数の電池セルを拘束する前記拘束部材の、積層方向の端部は、開口していることが好ましい。前記他端側部材は、横方向に前記積層された複数の電池セルの下端部から側面部に至るまで覆うように構成され、前記他端側部材の上端部は、前記一端側部材の上面よりも上側に位置することが好ましい。前記他端側部材の上端部は、前記一端側部材の上面よりも上側に位置する突起部（例えば、後述の「突起部９１６」）を有することが好ましい。
【００１０】
また、本発明は、積層した複数の電池セル（例えば、後述の「電池セル７０」）に、一端側部材（例えば、後述の「アッパ部材９２」）と他端側部材（例えば、後述の「ロア部材９１」）とにより構成される拘束部材（例えば、後述の「拘束部材９０」）を組み付ける組立方法であって、前記複数の電池セルを、積層された状態で組立治具（例えば、後述の「組立治具５００」）にセットする工程と、前記セットした前記複数の電池セルを、加圧装置（例えば、後述の「加圧治具５０５」）により積層方向へ加圧する工程と、加圧されることにより前記複数の電池セルが所定距離まで圧縮された時に、横方向に前記積層された複数の電池セルを下側から覆うように前記他端側部材を組み込む工程と、加圧された横方向に前記積層された複数の電池セルの上面から前記電池セルの上面を覆う前記一端側部材を組み込む工程と、前記電池セルの上下に組み込まれた前記一端側部材と前記他端側部材とを接合する工程と、を含む電池モジュールの組立方法を提供する。
（【００１１】以降は省略されています）
