公開番号2025084306
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198100
出願日2023-11-22
発明の名称電磁波吸収用材料及び電磁波吸収体
出願人パナソニックインダストリー株式会社,国立大学法人東海国立大学機構,国立大学法人東北大学,国立大学法人山形大学,国立大学法人秋田大学
代理人弁理士法人北斗特許事務所
主分類H05K 9/00 20060101AFI20250527BHJP(他に分類されない電気技術)
要約【課題】軽量でありながら、電磁波吸収性能に優れた電磁波遮蔽用材料を提供する。
【解決手段】電磁波遮蔽用材料は、シランカップリング剤による表面処理が施されたカーボンナノチューブを含む。電磁波遮蔽用材料のかさ密度が1.23kg/m³以下である。
【選択図】図2
特許請求の範囲【請求項１】
シランカップリング剤による表面処理が施されたカーボンナノチューブを含み、
かさ密度が１．２３ｋｇ／ｍ
3
以下である、
電磁波吸収用材料。
続きを表示（約 170 文字）【請求項２】
前記シランカップリング剤は、アミノシランを含む、
請求項１に記載の電磁波吸収用材料。
【請求項３】
積層している複数の層を備え、前記複数の層は、機能層と、金属層及び磁性体層のうち少なくとも一方と、を含み、前記機能層は、請求項１又は２に記載の電磁波吸収用材料を含む、
電磁波吸収体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁波吸収用材料及び電磁波吸収体に関する。詳細には電磁波を吸収、すなわち反射を抑制する用途に好ましく適用される電磁波吸収用材料に関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
特許文献１には、誘電体からなる第１層、導電性を有する第２層、誘電体からなる第３層、および導電性を有する第４層が、この順で積層された積層構造を有する電磁波吸収体であって、第２層のシート抵抗は１００Ω／□以上３００Ω／□以下であって、第４層は電磁波の反射体である電磁波吸収体が、開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１０２６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電子機器を用いた情報通信において、航空分野、宇宙分野及び地上で使用される電子機器を搭載するキャリア等の軽量化は、燃費削減の観点から必須の課題となっている。
【０００５】
上記用途において、電子機器から発生する電磁波を吸収することは、ノイズによる電子機器の誤作動の防止、電子機器間の電磁波を利用した通信の際の電磁波の進路の制御などのために重要である。
【０００６】
本開示の課題は、軽量でありながら、電磁波の吸収性能に優れた電磁波吸収用材料及び電磁波吸収体を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る電磁波吸収用材料は、シランカップリング剤による表面処理が施されたカーボンナノチューブを含み、かさ密度が１．２３ｋｇ／ｍ
3
以下である。
【０００８】
本開示の一態様に係る電磁波吸収体は、積層している複数の層を備え、前記複数の層は、機能層と、金属層及び磁性体層のうち少なくとも一方と、を含む。前記機能層は、前記電磁波吸収用材料を含む。
【発明の効果】
【０００９】
本開示の一態様によると、軽量でありながら、電磁波の吸収性能に優れた電磁波吸収用材料及び電磁波吸収体を提供できる。
【図面の簡単な説明】
【００１０】

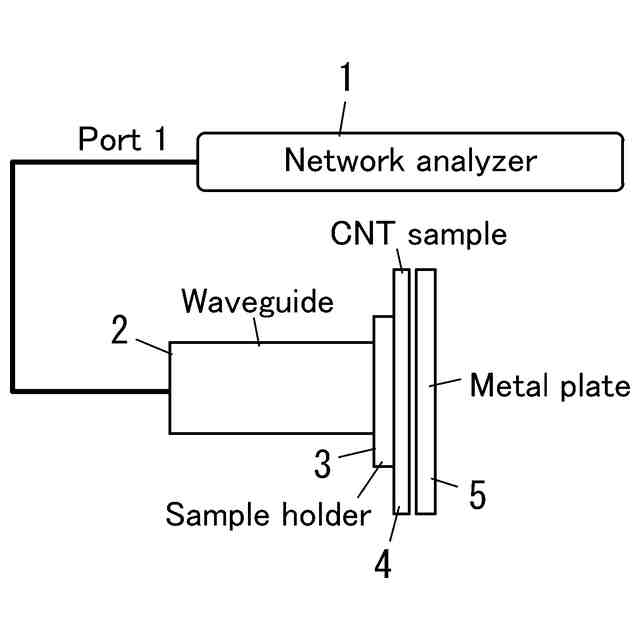

図１は、本開示の一実施形態に係る測定装置の概略図である。

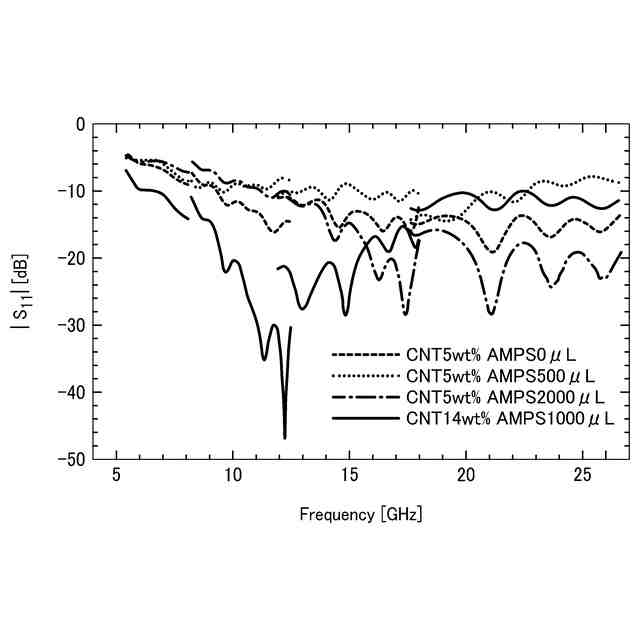

図２は、実験例に対する電磁波吸収性能の測定結果を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
