公開番号2025084061
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2024161629
出願日2024-09-19
発明の名称情報処理装置、ファームウェア更新システム及びプログラム
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類G06F 21/57 20130101AFI20250526BHJP(計算;計数)
要約【課題】よりセキュリティ性能を高めつつ、情報処理装置の更新用のFWを容易に利用できるようにすること。

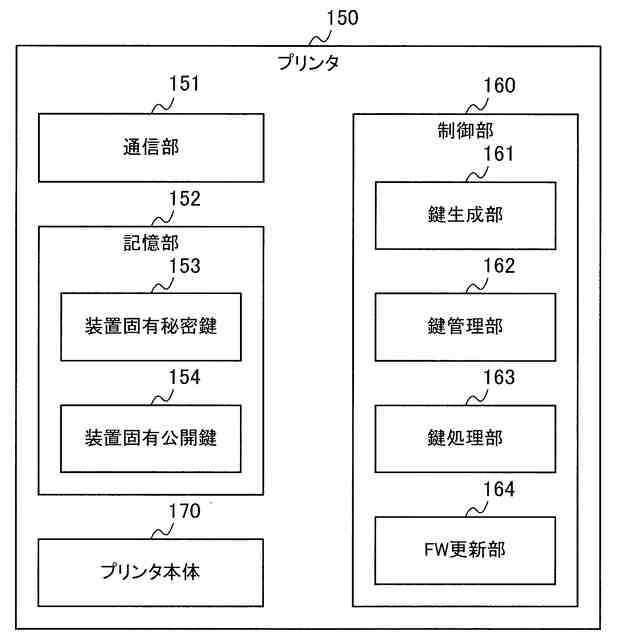

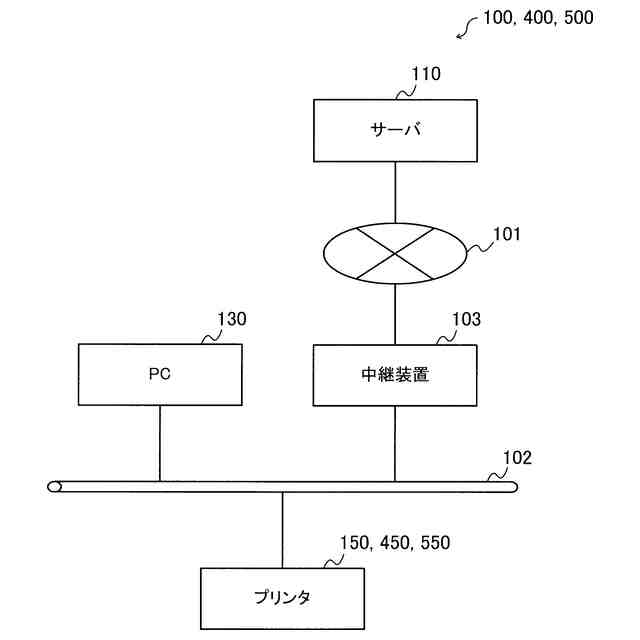

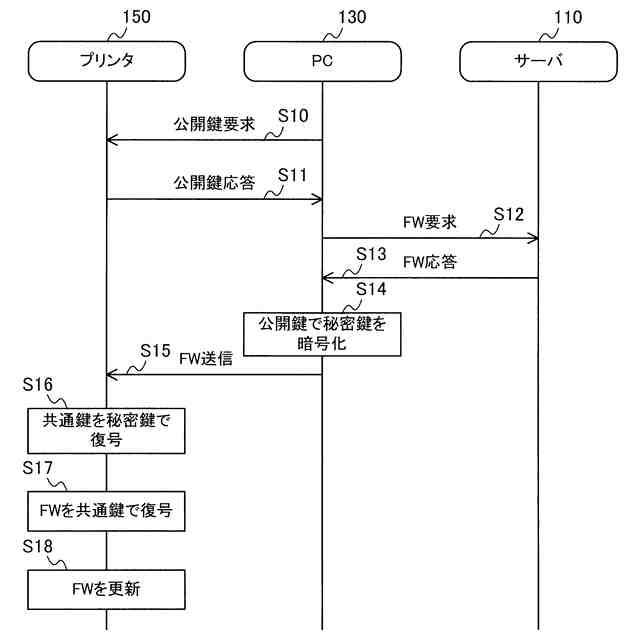

【解決手段】FW更新システム100は、PC130と、FWを共通鍵で暗号化した第1の暗号化FWを記憶するサーバ110と、PC130を介して第1の暗号化FWを取得するプリンタ150と、を備える。プリンタ150は、装置固有秘密鍵及び装置固有公開鍵のペアを生成し、PC130を介して装置固有公開鍵を用いて共通鍵を暗号化した暗号化共通鍵及び第1の暗号化FWを含む第2の暗号化FWを受け取り、装置固有秘密鍵を用いて暗号化共通鍵を復号して、共通鍵を取得し、その共通鍵を用いて第1の暗号化FWを復号して、FWを取得する。そして、プリンタ150は、そのFWを用いて、プリンタ150のFWを更新する。
【選択図】図1
特許請求の範囲【請求項１】
ファームウェアを共通鍵で暗号化した第１の暗号化ファームウェアを記憶する記憶装置から、情報通信装置を介して前記第１の暗号化ファームウェアの取得が可能な情報処理装置であって、
前記情報通信装置と通信する第１の通信部と、
秘密鍵及び公開鍵のペアである第１の固有秘密鍵及び第１の固有公開鍵のペアを生成する第１の鍵生成部と、
前記第１の通信部を介して、前記第１の固有公開鍵を用いて前記共通鍵を暗号化した暗号化共通鍵及び前記第１の暗号化ファームウェアを含む第２の暗号化ファームウェアを受け取り、前記第１の固有秘密鍵を用いて前記暗号化共通鍵を復号して、前記共通鍵を取得し、前記共通鍵を用いて前記第１の暗号化ファームウェアを復号して、前記ファームウェアを取得する鍵処理部と、
前記ファームウェアを用いて、前記情報処理装置のファームウェアを更新するファームウェア更新部と、を備えること
を特徴とする情報処理装置。
続きを表示（約 2,900 文字）【請求項２】
前記ファームウェアの更新に関するログを示すログ情報を取得するログ取得部をさらに備えること
を特徴とする請求項１に記載の情報処理装置。
【請求項３】
前記ログ情報は、前記ファームウェアの更新に成功したか失敗したかを示す更新結果を少なくとも示すこと
を特徴とする請求項２に記載の情報処理装置。
【請求項４】
前記ログ情報は、さらに、前記ファームウェアの更新を指示したユーザを識別するユーザ識別情報及び前記ファームウェアの更新に失敗した場合の原因の少なくとも何れか一方を示すこと
を特徴とする請求項３に記載の情報処理装置。
【請求項５】
前記ログ情報は、前記第２の暗号化ファームウェアの取得経路を示すこと
を特徴とする請求項２に記載の情報処理装置。
【請求項６】
請求項１～５の何れか一項に記載の情報処理装置を備えるファームウェア更新システムにおいて、
前記情報処理装置は、前記第１の通信部を介して、前記第１の固有公開鍵を前記情報通信装置に送る鍵管理部をさらに備え、
前記情報通信装置は、
前記情報処理装置及び前記記憶装置と通信を行う第２の通信部と、
前記第２の通信部を介して、前記情報処理装置から前記第１の固有公開鍵を取得する鍵取得部と、
前記第２の通信部を介して、前記記憶装置から前記第１の暗号化ファームウェアを取得するファームウェア取得部と、
前記第１の固有公開鍵を用いて前記共通鍵を暗号化することで、前記暗号化共通鍵を生成して、前記暗号化共通鍵及び前記第１の暗号化ファームウェアを含む前記第２の暗号化ファームウェアを生成する第１の暗号化部と、を備え、
前記記憶装置は、
前記情報通信装置と通信を行う第３の通信部と、
前記第３の通信部を介して、前記第１の暗号化ファームウェアを前記情報通信装置に送るファームウェア管理部と、を備えること
を特徴とするファームウェア更新システム。
【請求項７】
請求項１～５の何れか一項に記載の情報処理装置を含み、前記情報処理装置と同様に構成された複数の情報処理装置を備えるファームウェア更新システムにおいて、
前記情報通信装置は、
前記複数の情報処理装置及び前記記憶装置と通信を行う第２の通信部と、
前記第２の通信部を介して、前記複数の情報処理装置の各々から前記第１の固有公開鍵を取得する鍵取得部と、
前記第２の通信部を介して、前記記憶装置から前記第１の暗号化ファームウェアを取得するファームウェア取得部と、
前記第１の暗号化ファームウェアを一時的に記憶する一時記憶部と、
前記複数の情報処理装置の各々の前記第１の固有公開鍵を用いて前記共通鍵を暗号化することで、前記複数の情報処理装置の各々に対して前記暗号化共通鍵を生成して、前記暗号化共通鍵及び前記第１の暗号化ファームウェアを含む前記第２の暗号化ファームウェアを前記複数の情報処理装置の各々に対して生成する第１の暗号化部と、
前記第２の暗号化ファームウェアを、前記複数の情報処理装置の各々に送り、前記複数の情報処理装置の全てに、対応する前記第２の暗号化ファームウェアを送った後に、前記一時記憶部から前記第１の暗号化ファームウェアを削除するファームウェア更新管理部と、を備え、
前記記憶装置は、
前記情報通信装置と通信を行う第３の通信部と、
前記第３の通信部を介して、前記第１の暗号化ファームウェアを前記情報通信装置に送るファームウェア管理部と、を備えること
を特徴とするファームウェア更新システム。
【請求項８】
請求項１～５の何れか一項に記載の情報処理装置を含み、前記情報処理装置と同様に構成された複数の情報処理装置を備えるファームウェア更新システムにおいて、
前記情報通信装置は、
前記複数の情報処理装置及び前記記憶装置と通信を行う第２の通信部と、
前記第２の通信部を介して、前記複数の情報処理装置の各々から前記第１の固有公開鍵を取得する鍵取得部と、
秘密鍵及び公開鍵のペアである第２の固有秘密鍵及び第２の固有公開鍵のペアを生成する第２の鍵生成部と、
前記第２の通信部を介して、前記第２の固有公開鍵を前記記憶装置に送り、前記第２の固有公開鍵で前記第１の暗号化ファームウェアを暗号化した第３の暗号化ファームウェアを取得するファームウェア取得部と、
前記第２の固有秘密鍵を用いて前記第３の暗号化ファームウェアを復号し、前記第１の暗号化ファームウェアを取得する復号部と、
前記第１の暗号化ファームウェアを一時的に記憶する一時記憶部と、
前記複数の情報処理装置の各々の前記第１の固有公開鍵を用いて前記共通鍵を暗号化することで、前記複数の情報処理装置の各々に対して、前記暗号化共通鍵を生成して、前記暗号化共通鍵及び前記第１の暗号化ファームウェアを含む前記第２の暗号化ファームウェアを前記複数の情報処理装置の各々に対して生成する第１の暗号化部と、
前記第２の暗号化ファームウェアを、前記複数の情報処理装置の各々に送り、前記複数の情報処理装置の全てに、対応する前記第２の暗号化ファームウェアを送った後に、前記一時記憶部から前記第１の暗号化ファームウェアを削除するファームウェア更新管理部と、を備え、
前記記憶装置は、
前記情報通信装置と通信を行う第３の通信部と、
前記第３の通信部を介して取得された前記第２の固有公開鍵を用いて前記第１の暗号化ファームウェアを暗号化して、前記第３の暗号化ファームウェアを生成する第２の暗号化部と、
前記第３の通信部を介して、前記第３の暗号化ファームウェアを前記情報通信装置に送るファームウェア管理部と、を備えること
を特徴とするファームウェア更新システム。
【請求項９】
コンピュータを、ファームウェアを共通鍵で暗号化した第１の暗号化ファームウェアを記憶する記憶装置から、情報通信装置を介して前記第１の暗号化ファームウェアを取得する情報処理装置として機能させるプログラムであって、
前記コンピュータを、
秘密鍵及び公開鍵のペアである第１の固有秘密鍵及び第１の固有公開鍵のペアを生成する第１の鍵生成部、及び、
前記第１の固有公開鍵を用いて前記共通鍵を暗号化した暗号化共通鍵及び前記第１の暗号化ファームウェアを含む第２の暗号化ファームウェアを、前記情報通信装置と通信する第１の通信部を介して受け取り、前記第１の固有秘密鍵を用いて前記暗号化共通鍵を復号して、前記共通鍵を取得し、前記共通鍵を用いて前記第１の暗号化ファームウェアを復号して、前記ファームウェアを取得する鍵処理部、として機能させること
を特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、情報処理装置、ファームウェア更新システム及びプログラムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
悪意のある人に、プリンタの更新用のＦＷ（ＦｉｒｍＷａｒｅ）を改竄されるのを防ぐために、従来は、プリンタのモデル毎に共通鍵を用意して、その共通鍵でＦＷが暗号化されていた（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７３８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術では、プリンタのモデル毎に共通鍵が準備されているため、同じプリンタモデルだった場合に、異なる装置間でのＦＷの個別設定を行うことが困難であった。
【０００５】
一方で、更新用のＦＷは、プリンタのユーザに公開するため、公開サーバにデバイス一意の秘密鍵で暗号化した更新用ＦＷを掲載するのは現実的ではない。
【０００６】
そこで、本開示の一又は複数の態様は、よりセキュリティ性能を高めつつ、情報処理装置の更新用のＦＷを容易に利用できるようにすることを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る情報処理装置は、ファームウェアを共通鍵で暗号化した第１の暗号化ファームウェアを記憶する記憶装置から、情報通信装置を介して前記第１の暗号化ファームウェアの取得が可能な情報処理装置であって、前記情報通信装置と通信する第１の通信部と、秘密鍵及び公開鍵のペアである第１の固有秘密鍵及び第１の固有公開鍵のペアを生成する第１の鍵生成部と、前記第１の通信部を介して、前記第１の固有公開鍵を用いて前記共通鍵を暗号化した暗号化共通鍵及び前記第１の暗号化ファームウェアを含む第２の暗号化ファームウェアを受け取り、前記第１の固有秘密鍵を用いて前記暗号化共通鍵を復号して、前記共通鍵を取得し、前記共通鍵を用いて前記第１の暗号化ファームウェアを復号して、前記ファームウェアを取得する鍵処理部と、前記ファームウェアを用いて、前記情報処理装置のファームウェアを更新するファームウェア更新部と、を備えることを特徴とする。
【０００８】

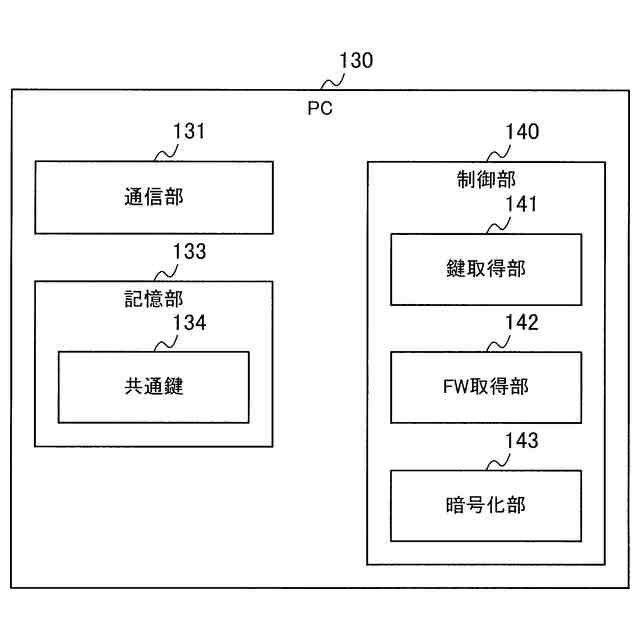

本開示の第１の態様に係るファームウェア更新システムは、上記情報処理装置を備えるファームウェア更新システムにおいて、前記情報処理装置は、前記第１の通信部を介して、前記第１の固有公開鍵を前記情報通信装置に送る鍵管理部をさらに備え、前記情報通信装置は、前記情報処理装置及び前記記憶装置と通信を行う第２の通信部と、前記第２の通信部を介して、前記情報処理装置から前記第１の固有公開鍵を取得する鍵取得部と、前記第２の通信部を介して、前記記憶装置から前記第１の暗号化ファームウェアを取得するファームウェア取得部と、前記第１の固有公開鍵を用いて前記共通鍵を暗号化することで、前記暗号化共通鍵を生成して、前記暗号化共通鍵及び前記第１の暗号化ファームウェアを含む前記第２の暗号化ファームウェアを生成する第１の暗号化部と、を備え、前記記憶装置は、前記情報通信装置と通信を行う第３の通信部と、前記第３の通信部を介して、前記第１の暗号化ファームウェアを前記情報通信装置に送るファームウェア管理部と、を備えることを特徴とする。
【０００９】

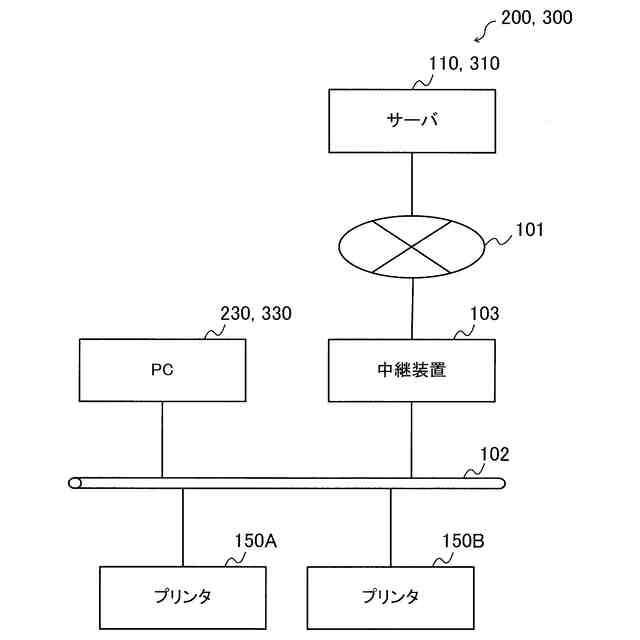

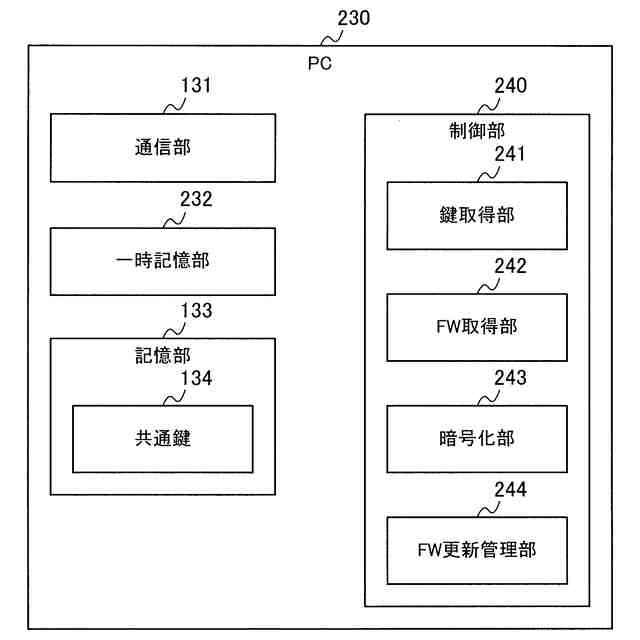

本開示の第２の態様に係るファームウェア更新システムは、上記情報処理装置を含み、前記情報処理装置と同様に構成された複数の情報処理装置を備えるファームウェア更新システムにおいて、前記情報通信装置は、前記複数の情報処理装置及び前記記憶装置と通信を行う第２の通信部と、前記第２の通信部を介して、前記複数の情報処理装置の各々から前記第１の固有公開鍵を取得する鍵取得部と、前記第２の通信部を介して、前記記憶装置から前記第１の暗号化ファームウェアを取得するファームウェア取得部と、前記第１の暗号化ファームウェアを一時的に記憶する一時記憶部と、前記複数の情報処理装置の各々の前記第１の固有公開鍵を用いて前記共通鍵を暗号化することで、前記複数の情報処理装置の各々に対して前記暗号化共通鍵を生成して、前記暗号化共通鍵及び前記第１の暗号化ファームウェアを含む前記第２の暗号化ファームウェアを前記複数の情報処理装置の各々に対して生成する第１の暗号化部と、前記第２の暗号化ファームウェアを、前記複数の情報処理装置の各々に送り、前記複数の情報処理装置の全てに、対応する前記第２の暗号化ファームウェアを送った後に、前記一時記憶部から前記第１の暗号化ファームウェアを削除するファームウェア更新管理部と、を備え、前記記憶装置は、前記情報通信装置と通信を行う第３の通信部と、前記第３の通信部を介して、前記第１の暗号化ファームウェアを前記情報通信装置に送るファームウェア管理部と、を備えることを特徴とする。
【００１０】
本開示の第３の態様に係るファームウェア更新システムは、上記の情報処理装置を含み、前記情報処理装置と同様に構成された複数の情報処理装置を備えるファームウェア更新システムにおいて、前記情報通信装置は、前記複数の情報処理装置及び前記記憶装置と通信を行う第２の通信部と、前記第２の通信部を介して、前記複数の情報処理装置の各々から前記第１の固有公開鍵を取得する鍵取得部と、秘密鍵及び公開鍵のペアである第２の固有秘密鍵及び第２の固有公開鍵のペアを生成する第２の鍵生成部と、前記第２の通信部を介して、前記第２の固有公開鍵を前記記憶装置に送り、前記第２の固有公開鍵で前記第１の暗号化ファームウェアを暗号化した第３の暗号化ファームウェアを取得するファームウェア取得部と、前記第２の固有秘密鍵を用いて前記第３の暗号化ファームウェアを復号し、前記第１の暗号化ファームウェアを取得する復号部と、前記第１の暗号化ファームウェアを一時的に記憶する一時記憶部と、前記複数の情報処理装置の各々の前記第１の固有公開鍵を用いて前記共通鍵を暗号化することで、前記複数の情報処理装置の各々に対して、前記暗号化共通鍵を生成して、前記暗号化共通鍵及び前記第１の暗号化ファームウェアを含む前記第２の暗号化ファームウェアを前記複数の情報処理装置の各々に対して生成する第１の暗号化部と、前記第２の暗号化ファームウェアを、前記複数の情報処理装置の各々に送り、前記複数の情報処理装置の全てに、対応する前記第２の暗号化ファームウェアを送った後に、前記一時記憶部から前記第１の暗号化ファームウェアを削除するファームウェア更新管理部と、を備え、前記記憶装置は、前記情報通信装置と通信を行う第３の通信部と、前記第３の通信部を介して取得された前記第２の固有公開鍵を用いて前記第１の暗号化ファームウェアを暗号化して、前記第３の暗号化ファームウェアを生成する第２の暗号化部と、前記第３の通信部を介して、前記第３の暗号化ファームウェアを前記情報通信装置に送るファームウェア管理部と、を備えることを特徴とする。
（【００１１】以降は省略されています）
