特許ウォッチ

公開番号2025083093
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196774
出願日2023-11-20
発明の名称樹脂組成物及び混合物、並びにそれからなる成形品
出願人株式会社クラレ
代理人弁理士法人せとうち国際特許事務所
主分類C08L 67/00 20060101AFI20250523BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成形性が優れ、かつ耐衝撃性の優れる成形品を提供可能な樹脂組成物を提供する。
【解決手段】
特定の構造を有するポリエステル(A)及びポリエステル(B)を含有し、ポリエステル(A)の極限粘度IV(A)が0.8～1.3dl/g、ポリエステル(B)の極限粘度IV(B)が0.6～0.9dl/gであり、極限粘度IV(A)と極限粘度IV(B)の差の絶対値(|IV(A)-IV(B)|)が0.5dl/g以下であり、ポリエステル(B)に対するポリエステル(A)の質量比(A/B)が0.1/99.9～50/50である、樹脂組成物である。
【選択図】なし
特許請求の範囲【請求項１】
ポリエステル（Ａ）及びポリエステル（Ｂ）を含有する樹脂組成物であって、
ポリエステル（Ａ）が、全単量体単位に対して、エチレングリコールに由来する単位を３５～４８．５モル％、シクロヘキサンジメタノールに由来する単位を１．５～１５モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－１）及び全単量体単位に対して、エチレングリコールに由来する単位を４３～４８．５モル％、ビスフェノールＡエチレンオキサイド付加物に由来する単位を１．５～７モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－２）からなる群より選択される少なくとも１種からなり、
ポリエステル（Ｂ）が、全単量体単位に対して、エチレングリコールに由来する単位を４０～５０モル％、テレフタル酸に由来する単位を４０～５０モル％含有し、
ポリエステル（Ｂ）における全単量体単位に対するイソフタル酸に由来する単位の含有量が１０モル％以下、シクロヘキサンジメタノールに由来する単位の含有量が１．５モル％未満、ビスフェノールＡエチレンオキサイド付加物に由来する単位の含有量が１．５モル％未満であり、
ポリエステル（Ａ）の極限粘度ＩＶ（Ａ）が０．８～１．３ｄｌ／ｇ、ポリエステル（Ｂ）の極限粘度ＩＶ（Ｂ）が０．６～０．９ｄｌ／ｇであり、
極限粘度ＩＶ（Ａ）と極限粘度ＩＶ（Ｂ）の差の絶対値（｜ＩＶ（Ａ）－ＩＶ（Ｂ）｜）が０．５ｄｌ／ｇ以下であり、
ポリエステル（Ｂ）に対するポリエステル（Ａ）の質量比（Ａ／Ｂ）が０．１／９９．９～５０／５０である、樹脂組成物。
続きを表示（約 1,700 文字）【請求項２】
ポリエステル（Ｂ）におけるイソフタル酸に由来する単位の含有量が、全単量体単位に対して、１．５～５モル％である、請求項１に記載の樹脂組成物。
【請求項３】
ポリエステル（Ａ）がポリエステル（Ａ－１）であり、ポリエステル（Ａ－１）におけるシクロヘキサンジメタノールに由来する単位の含有量が、全単量体単位に対して１．５モル％以上３．５モル％未満である、請求項１に記載の樹脂組成物。
【請求項４】
ポリエステル（Ａ）がさらに下記式（Ｉ）で示される化合物に由来する単位を全単量体単位に対して０．００１～０．２モル％含有する、請求項１に記載の樹脂組成物。

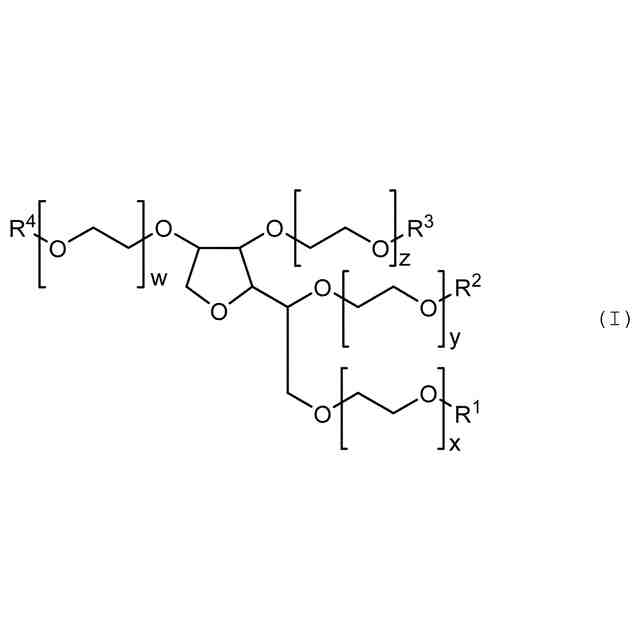

TIFF
2025083093000006.tif
52
153
［式（Ｉ）中、ｘ、ｙ、ｚ及びｗの合計が１～５０であり、Ｒ
１
～Ｒ
４
はそれぞれ独立に、水素原子又は炭素数１～１８のアシル基を表す。］
【請求項５】
前記式（Ｉ）で示される化合物が、モノラウリン酸ポリオキシエチレンソルビタン、モノステアリン酸ポリオキシエチレンソルビタン、モノオレイン酸ポリオキシエチレンソルビタン、トリステアリン酸ポリオキシエチレンソルビタン、モノパルミチン酸ポリオキシエチレンソルビタン及びトリオレイン酸ポリオキシエチレンソルビタンからなる群から選択される少なくとも１種である、請求項４に記載の樹脂組成物。
【請求項６】
ポリエステル（Ａ）及び／又はポリエステル（Ｂ）がさらにヒンダードフェノール系酸化防止剤由来の単位を全単量体単位に対して０．０００５～０．２モル％含有する、請求項１に記載の樹脂組成物。
【請求項７】
ポリエステル（Ａ）とポリエステル（Ｂ）の少なくとも一方が回収物を含む、請求項１に記載の樹脂組成物。
【請求項８】
ポリエステル（Ａ）及びポリエステル（Ｂ）を含有する混合物であって、
ポリエステル（Ａ）及びポリエステル（Ｂ）の形状が、ペレット、フレーク又は粉末であり、
ポリエステル（Ａ）が、全単量体単位に対して、エチレングリコールに由来する単位を３５～４８．５モル％、シクロヘキサンジメタノールに由来する単位を１．５～１５モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－１）及び全単量体単位に対して、エチレングリコールに由来する単位を４３～４８．５モル％、ビスフェノールＡエチレンオキサイド付加物に由来する単位を１．５～７モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－２）からなる群より選択される少なくとも１種からなり、
ポリエステル（Ｂ）が、全単量体単位に対して、エチレングリコールに由来する単位を４０～５０モル％、テレフタル酸に由来する単位を４０～５０モル％含有し、
ポリエステル（Ｂ）における全単量体単位に対するイソフタル酸に由来する単位の含有量が１０モル％以下、シクロヘキサンジメタノールに由来する単位の含有量が１．５モル％未満、ビスフェノールＡエチレンオキサイド付加物に由来する単位の含有量が１．５モル％未満であり、
ポリエステル（Ａ）の極限粘度ＩＶ（Ａ）が０．８～１．３ｄｌ／ｇ、ポリエステル（Ｂ）の極限粘度ＩＶ（Ｂ）が０．６～０．９ｄｌ／ｇであり、
極限粘度ＩＶ（Ａ）と極限粘度ＩＶ（Ｂ）の差の絶対値（｜ＩＶ（Ａ）－ＩＶ（Ｂ）｜）が０．５ｄｌ／ｇ以下であり、
ポリエステル（Ｂ）に対するポリエステル（Ａ）の質量比（Ａ／Ｂ）が０．１／９９．９～５０／５０である、混合物。
【請求項９】
請求項１～８のいずれかに記載の樹脂組成物又は混合物を押出成形してなる、成形品。
【請求項１０】
請求項１～８のいずれかに記載の樹脂組成物又は混合物をブロー成形してなる、成形品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、特定のポリエステルを含有する樹脂組成物及び混合物に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
ポリエステルは、透明性、力学的特性、ガスバリア性、フレーバーバリア性などの種々の性質に優れ、しかも成形品にした際にも残留モノマーや有害添加剤の心配が少なく、衛生性および安全性に優れている。このようなことから、ポリエステルは、従来用いられていた塩化ビニル樹脂に代わるものとして、ジュース、清涼飲料、調味料、油、化粧品、洗剤、その他の製品を充填するための中空容器等として近年広く使用されている。
【０００３】
近年、プラスチックごみの環境への影響が問題視されており、ポリエステルもリサイクルが進められている。例えば、ポリエチレンテレフタレート（ＰＥＴ）を材料として作られるペットボトルは、その多くが回収され、卵パック等の食品用トレイや繊維等にリサイクルされている。一方で、回収されたペットボトルから再びペットボトルを製造できれば、ペットボトルを資源として何度も循環させることができ、化石由来資源の削減と二酸化炭素の削減に繋がる。実際に、回収されたペットボトルの一部は再びペットボトルを製造する原料として使用されているが、このような方法によるリサイクル率は高くない。その原因として、回収されたペットボトル由来の原料を成形する際、水分の影響により極限粘度が低下するため、元のペットボトルと同等の品質の維持が困難であることが挙げられる。ペットボトルに限らず、ポリエステルからなる容器のリサイクルには同様の課題が存在する。
【０００４】
このような課題を解決する一つの手段として、ポリエステルの回収物に、特定のポリエステルを添加する方法が考えられる。特許文献１には、特定のポリエステルを含む押出ブロー成形品であって、ＰＥＴリサイクル標準品と１：１でブレンドした場合の融点温度が２３０～２４５℃である押出ブロー成形品が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－５２５９６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、押出ブロー成形した容器の物性についての評価がなされていない。発明者らの検討によれば、特許文献１に記載されたポリエステル及びＰＥＴの回収物の混合物を原料としてボトル等の容器を作製する場合、元のＰＥＴを原料として容器を作製する場合に比べて成形性が劣ったり、元のＰＥＴからなる容器に比べて耐衝撃性が劣ったりする場合があった。
【０００７】
本開示は、上記課題を解決するためになされたものであり、成形性が優れ、かつ耐衝撃性の優れる成形品を提供可能な樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題は、［１］～［１６］により解決される。
［１］ポリエステル（Ａ）及びポリエステル（Ｂ）を含有する樹脂組成物であって、
ポリエステル（Ａ）が、全単量体単位に対して、エチレングリコールに由来する単位を３５～４８．５モル％、シクロヘキサンジメタノールに由来する単位を１．５～１５モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－１）及び全単量体単位に対して、エチレングリコールに由来する単位を４３～４８．５モル％、ビスフェノールＡエチレンオキサイド付加物に由来する単位を１．５～７モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－２）からなる群より選択される少なくとも１種からなり、
ポリエステル（Ｂ）が、全単量体単位に対して、エチレングリコールに由来する単位を４０～５０モル％、テレフタル酸に由来する単位を４０～５０モル％含有し、
ポリエステル（Ｂ）における全単量体単位に対するイソフタル酸に由来する単位の含有量が１０モル％以下、シクロヘキサンジメタノールに由来する単位の含有量が１．５モル％未満、ビスフェノールＡエチレンオキサイド付加物に由来する単位の含有量が１．５モル％未満であり、
ポリエステル（Ａ）の極限粘度ＩＶ（Ａ）が０．８～１．３ｄｌ／ｇ、ポリエステル（Ｂ）の極限粘度ＩＶ（Ｂ）が０．６～０．９ｄｌ／ｇであり、
極限粘度ＩＶ（Ａ）と極限粘度ＩＶ（Ｂ）の差の絶対値（｜ＩＶ（Ａ）－ＩＶ（Ｂ）｜）が０．５ｄｌ／ｇ以下であり、
ポリエステル（Ｂ）に対するポリエステル（Ａ）の質量比（Ａ／Ｂ）が０．１／９９．９～５０／５０である、樹脂組成物；
［２］ポリエステル（Ｂ）におけるイソフタル酸に由来する単位の含有量が、全単量体単位に対して、１．５～５モル％である、［１］の樹脂組成物；
［３］ポリエステル（Ａ）がポリエステル（Ａ－１）であり、ポリエステル（Ａ－１）におけるシクロヘキサンジメタノールに由来する単位の含有量が、全単量体単位に対して１．５モル％以上３．５モル％未満である、［１］又は［２］の樹脂組成物；
［４］ポリエステル（Ａ）がさらに下記式（Ｉ）で示される化合物に由来する単位を全単量体単位に対して０．００１～０．２モル％含有する、［１］～［３］のいずれかの樹脂組成物；
【０００９】
TIFF
2025083093000001.tif
52
153
【００１０】
［式（Ｉ）中、ｘ、ｙ、ｚ及びｗの合計が１～５０であり、Ｒ
１
～Ｒ
４
はそれぞれ独立に、水素原子又は炭素数１～１８のアシル基を表す。］
［５］前記式（Ｉ）で示される化合物が、モノラウリン酸ポリオキシエチレンソルビタン、モノステアリン酸ポリオキシエチレンソルビタン、モノオレイン酸ポリオキシエチレンソルビタン、トリステアリン酸ポリオキシエチレンソルビタン、モノパルミチン酸ポリオキシエチレンソルビタン及びトリオレイン酸ポリオキシエチレンソルビタンからなる群から選択される少なくとも１種である、［４］の樹脂組成物；
［６］ポリエステル（Ａ）及び／又はポリエステル（Ｂ）がさらにヒンダードフェノール系酸化防止剤由来の単位を全単量体単位に対して０．０００５～０．２モル％含有する、［１］～［５］のいずれかの樹脂組成物；
［７］ポリエステル（Ａ）とポリエステル（Ｂ）の少なくとも一方が回収物を含む、［１］～［６］のいずれかの樹脂組成物；
［８］ポリエステル（Ａ）及びポリエステル（Ｂ）を含有する混合物であって、
ポリエステル（Ａ）及びポリエステル（Ｂ）の形状が、ペレット、フレーク又は粉末であり、
ポリエステル（Ａ）が、全単量体単位に対して、エチレングリコールに由来する単位を３５～４８．５モル％、シクロヘキサンジメタノールに由来する単位を１．５～１５モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－１）及び全単量体単位に対して、エチレングリコールに由来する単位を４３～４８．５モル％、ビスフェノールＡエチレンオキサイド付加物に由来する単位を１．５～７モル％、テレフタル酸に由来する単位を４５～５０モル％含有するポリエステル（Ａ－２）からなる群より選択される少なくとも１種からなり、
ポリエステル（Ｂ）が、全単量体単位に対して、エチレングリコールに由来する単位を４０～５０モル％、テレフタル酸に由来する単位を４０～５０モル％含有し、
ポリエステル（Ｂ）における全単量体単位に対するイソフタル酸に由来する単位の含有量が１０モル％以下、シクロヘキサンジメタノールに由来する単位の含有量が１．５モル％未満、ビスフェノールＡエチレンオキサイド付加物に由来する単位の含有量が１．５モル％未満であり、
ポリエステル（Ａ）の極限粘度ＩＶ（Ａ）が０．８～１．３ｄｌ／ｇ、ポリエステル（Ｂ）の極限粘度ＩＶ（Ｂ）が０．６～０．９ｄｌ／ｇであり、
極限粘度ＩＶ（Ａ）と極限粘度ＩＶ（Ｂ）の差の絶対値（｜ＩＶ（Ａ）－ＩＶ（Ｂ）｜）が０．５ｄｌ／ｇ以下であり、
ポリエステル（Ｂ）に対するポリエステル（Ａ）の質量比（Ａ／Ｂ）が０．１／９９．９～５０／５０である、混合物；
［９］［１］～［８］のいずれかの樹脂組成物又は混合物を押出成形してなる、成形品；
［１０］［１］～［８］のいずれかの樹脂組成物又は混合物をブロー成形してなる、成形品；
［１１］［１］～［８］のいずれかの樹脂組成物又は混合物を射出成形してなる、成形品；
［１２］［９］の成形品からなる、フィルム又はシート；
［１３］［１２］のフィルム又はシートを熱成形してなる、熱成形品；
［１４］［９］～［１１］のいずれかの成形品からなる、容器；
［１５］ポリエステル（Ａ）の回収物及びポリエステル（Ｂ）の回収物を粉砕し、乾燥する工程、並びに、
前記工程で得られた乾燥物を溶融混練する工程を含む、［１］～［７］のいずれかの樹脂組成物の製造方法；
［１６］ポリエステル（Ｂ）の回収物を粉砕し、乾燥する工程、及び、
前記工程で得られた乾燥物及びポリエステル（Ａ）を溶融混練する工程を含む、［１］～［７］のいずれかの樹脂組成物の製造方法。
【発明の効果】

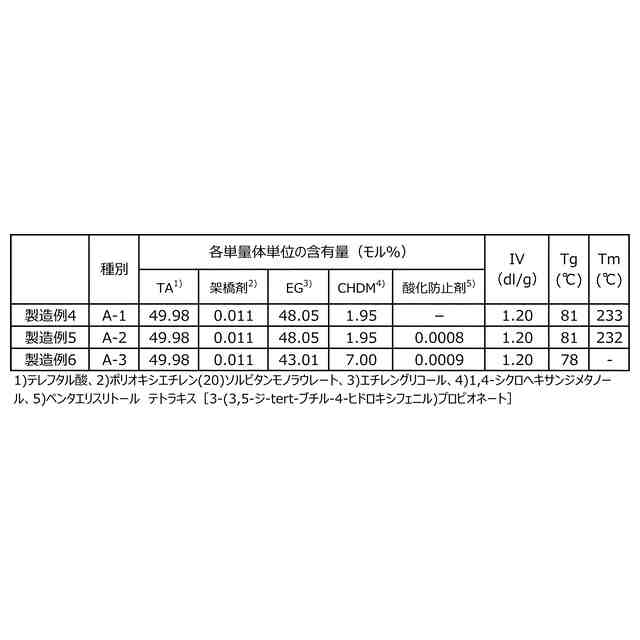

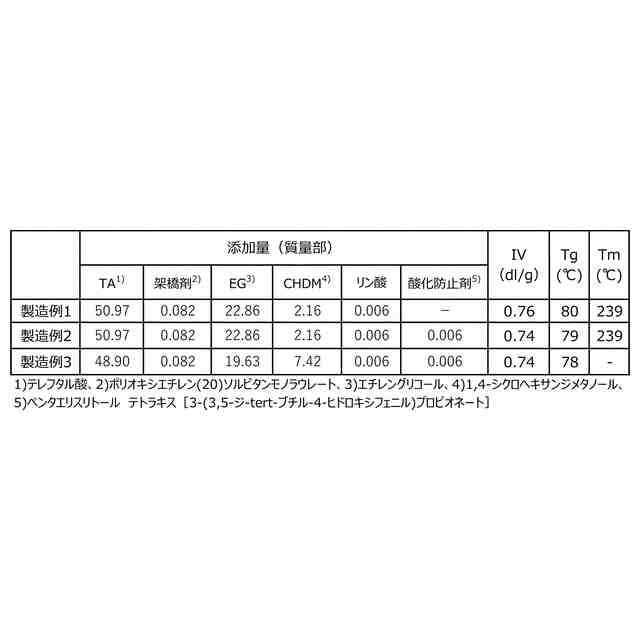

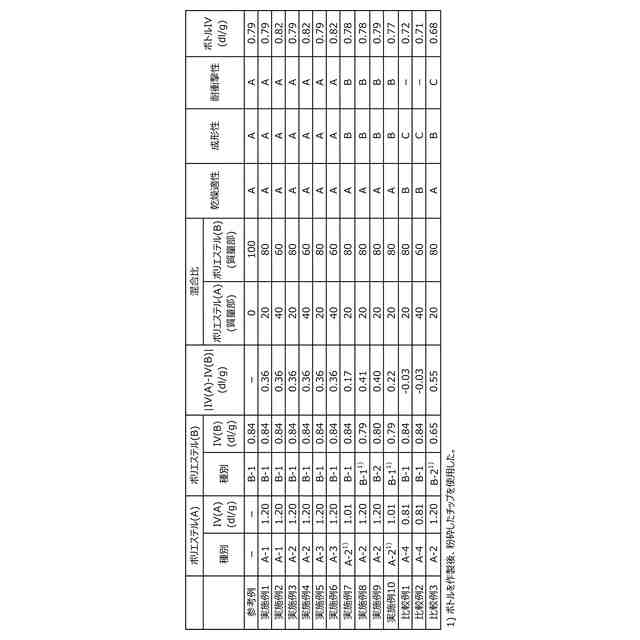

（【００１１】以降は省略されています）

関連特許
