公開番号2025080026
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192983
出願日2023-11-13
発明の名称海洋マイクロ波レーダ信号処理装置、海洋マイクロ波レーダ信号処理プログラム及び海洋マイクロ波レーダシステム
出願人日本無線株式会社
代理人個人,個人,個人,個人
主分類G01P 13/00 20060101AFI20250516BHJP(測定;試験)
要約【課題】本開示は、海洋レーダ装置を用いて、海洋の移送方向(特に、離岸流によるもの)を高精度に検知することを目的とする。
【解決手段】本開示は、海洋表層にマイクロ波を照射するマイクロ波レーダ装置1を用いて、単数スキャンのレーダ反射電力分布に基づいて、海洋波面の位置を検知する波面位置検知部21と、マイクロ波レーダ装置1を用いて、単数スキャンのドップラ速度分布に基づいて、海洋波面の位置前後での表層流のドップラ速度を算出するドップラ速度算出部22と、海洋波面の位置前後での表層流のドップラ速度について、平均した速度の方向又は速度の絶対値の大小に基づいて、海洋の移送方向を検知する移送方向検知部24と、を備えることを特徴とする海洋マイクロ波のレーダ信号処理装置2である。

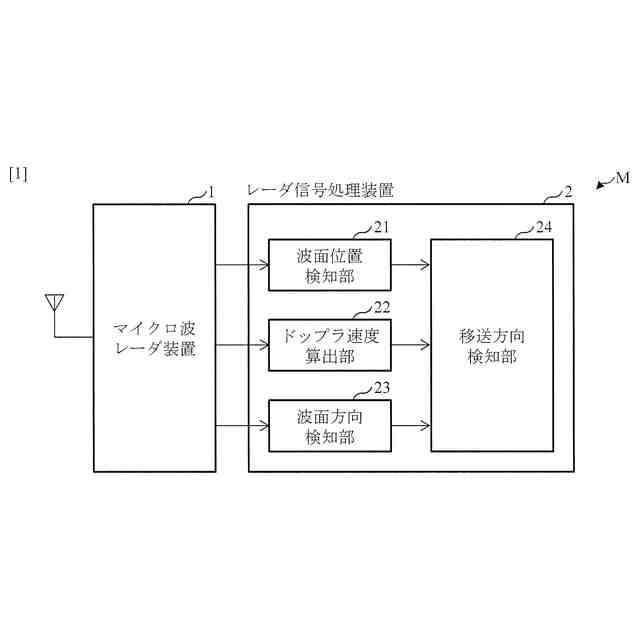

【選択図】図1

特許請求の範囲【請求項１】
海洋表層にマイクロ波を照射するマイクロ波レーダ装置を用いて、単数スキャンのレーダ反射電力分布に基づいて、海洋波面の位置を検知する波面位置検知部と、
前記マイクロ波レーダ装置を用いて、単数スキャンのドップラ速度分布に基づいて、前記海洋波面の位置前後での表層流のドップラ速度を算出するドップラ速度算出部と、
前記海洋波面の位置前後での表層流のドップラ速度について、平均した速度の方向又は速度の絶対値の大小に基づいて、海洋の移送方向を検知する移送方向検知部と、
を備えることを特徴とする海洋マイクロ波レーダ信号処理装置。
続きを表示（約 730 文字）【請求項２】
前記移送方向検知部は、前記平均した速度の方向又は前記速度の絶対値の大小と、沖合から海岸への方向と、に基づいて、前記海洋の移送方向を検知する
ことを特徴とする、請求項１に記載の海洋マイクロ波レーダ信号処理装置。
【請求項３】
前記マイクロ波レーダ装置を用いて、複数スキャンのレーダ反射電力分布に基づいて、海洋波面の進行方向を検知する波面方向検知部をさらに備え、
前記移送方向検知部は、前記平均した速度の方向又は前記速度の絶対値の大小と、前記海洋波面の進行方向と、に基づいて、前記海洋の移送方向を検知する
ことを特徴とする、請求項１に記載の海洋マイクロ波レーダ信号処理装置。
【請求項４】
前記移送方向検知部は、複数の前記マイクロ波レーダ装置を用いて、各々の前記単数スキャンのドップラ速度分布に基づいて、対象海岸線での前記海洋の移送方向を検知する
ことを特徴とする、請求項１に記載の海洋マイクロ波レーダ信号処理装置。
【請求項５】
前記移送方向検知部は、離岸流又は向岸流による前記海洋の移送方向を検知する
ことを特徴とする、請求項１から４のいずれかに記載の海洋マイクロ波レーダ信号処理装置。
【請求項６】
請求項１に記載の海洋マイクロ波レーダ信号処理装置の各処理部が実行する各処理ステップを、コンピュータに実行させるための海洋マイクロ波レーダ信号処理プログラム。
【請求項７】
請求項１に記載の海洋マイクロ波レーダ信号処理装置と、前記マイクロ波レーダ装置と、を備えることを特徴とする海洋マイクロ波レーダシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、海洋の移送方向（特に、離岸流によるもの）を検知する技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
海洋表層に短波（波長１０ｍ～１００ｍ）を照射する短波レーダ装置（分解能１ｋｍ）を用いて、表層流のドップラ速度を算出する技術が、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２４１４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、特許文献１を用いて、海洋の移送方向（特に、離岸流によるもの）を検知することが考えられる。しかし、海洋表層に短波を照射するのみであるため、海洋の移送方向（幅１０ｍ～３０ｍ、長さ１０ｍ～１００ｍ）を高精度に検知することができない。
【０００５】
そこで、前記課題を解決するために、本開示は、海洋レーダ装置を用いて、海洋の移送方向（特に、離岸流によるもの）を高精度に検知することを目的とする。
【課題を解決するための手段】
【０００６】

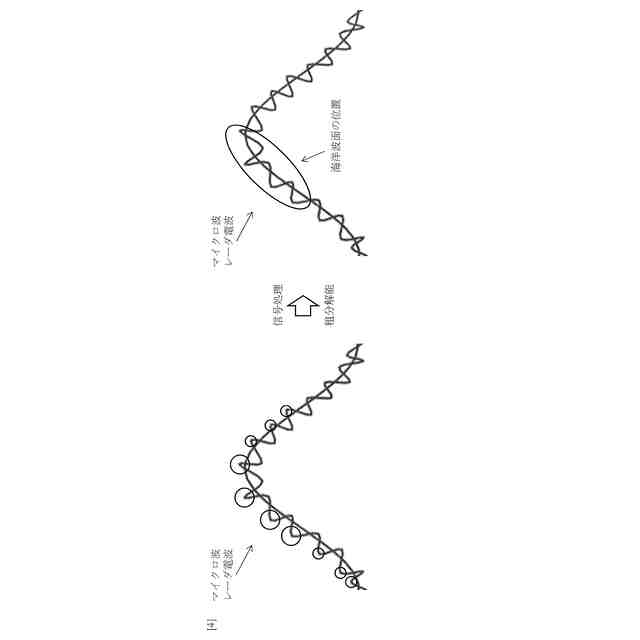

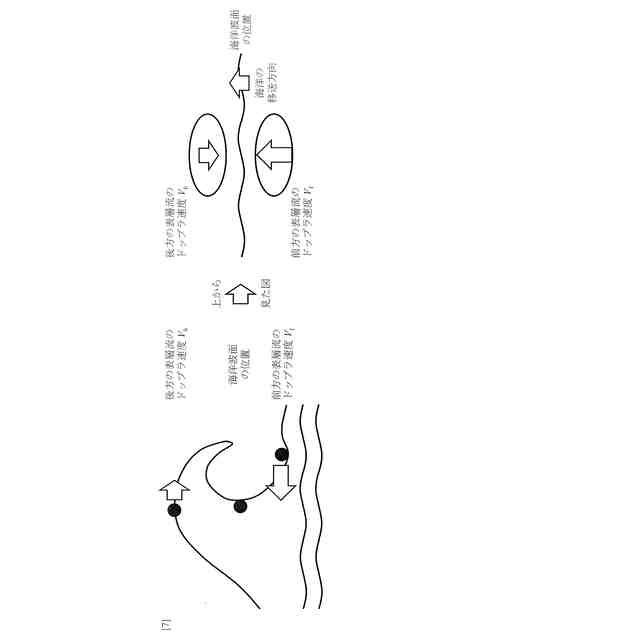

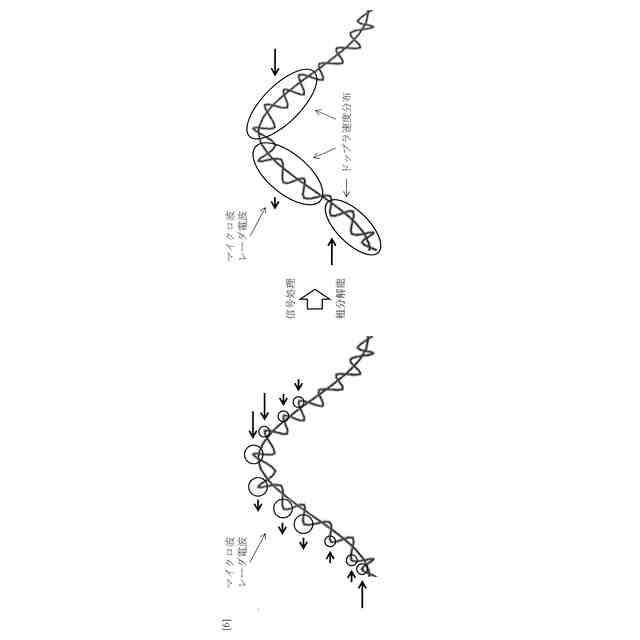

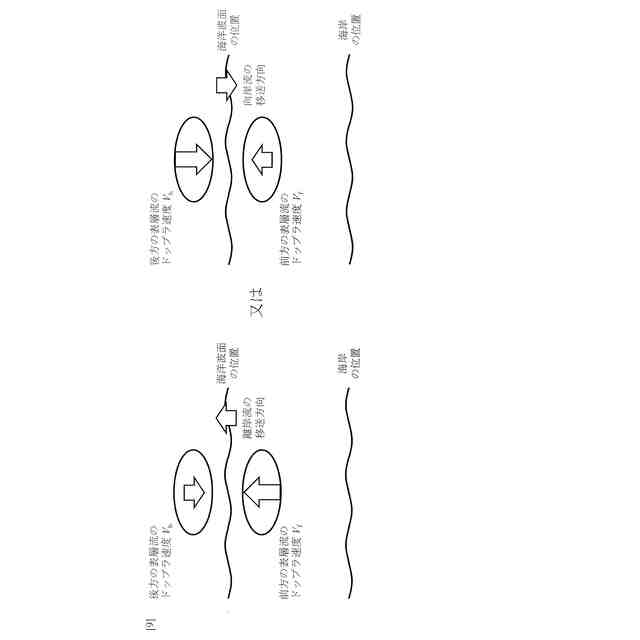

前記課題を解決するために、海岸のように水深の浅い場所では、うねりによる海洋波の運動に加えて、海洋波面の前方が海洋波へと引き込まれるとともに、海洋波面の後方が海洋波から押し出されることに着目した。そこで、海洋表層にマイクロ波を照射するマイクロ波レーダ装置を用いて、単数スキャンのレーダ反射電力分布に基づいて、海洋波面の位置を検知し、単数スキャンのドップラ速度分布に基づいて、海洋波面の位置前後での表層流のドップラ速度を算出する。そして、海洋波面の位置前後での表層流のドップラ速度の間のバランスに基づいて、海洋の移送方向（特に、離岸流によるもの）を検知する。
【０００７】

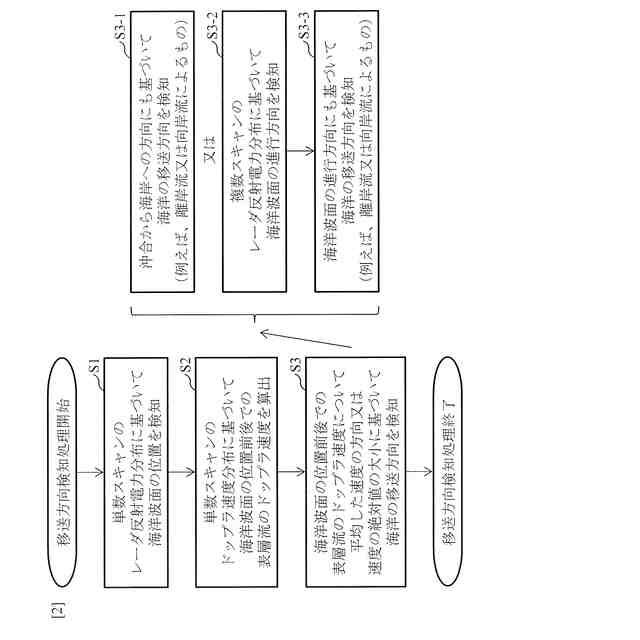

具体的には、本開示は、海洋表層にマイクロ波を照射するマイクロ波レーダ装置を用いて、単数スキャンのレーダ反射電力分布に基づいて、海洋波面の位置を検知する波面位置検知部と、前記マイクロ波レーダ装置を用いて、単数スキャンのドップラ速度分布に基づいて、前記海洋波面の位置前後での表層流のドップラ速度を算出するドップラ速度算出部と、前記海洋波面の位置前後での表層流のドップラ速度について、平均した速度の方向又は速度の絶対値の大小に基づいて、海洋の移送方向を検知する移送方向検知部と、を備えることを特徴とする海洋マイクロ波レーダ信号処理装置である。
【０００８】
この構成によれば、マイクロ波レーダの単数スキャンのドップラ速度分布を用いて、海洋の移送方向（特に、離岸流によるもの）を高精度に検知することができる。
【０００９】
そして、マイクロ波レーダを用いるため、船舶レーダを転用して、コストを削減することができ、アンテナを小型化して、システムも小型化することができ、システムをさらに多くの場所に設置して、海上安全をさらに向上させることができる。
【００１０】
また、本開示は、前記移送方向検知部は、前記平均した速度の方向又は前記速度の絶対値の大小と、沖合から海岸への方向と、に基づいて、前記海洋の移送方向を検知することを特徴とする海洋マイクロ波レーダ信号処理装置である。
（【００１１】以降は省略されています）
