公開番号2025077801
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190274
出願日2023-11-07
発明の名称車両監視装置
出願人コイト電工株式会社
代理人弁理士法人南青山国際特許事務所
主分類G01C 21/26 20060101AFI20250512BHJP(測定;試験)
要約【課題】車両位置を線路上に正しく表示することができる車両監視装置を提供する。
【解決手段】本発明の一形態に係る車両監視装置は、データ受信部と、データベースと、制御ユニットとを具備する。前記データ受信部は、所定周期で送信される鉄道車両の位置に関連する情報を含む車両データを受信する。前記データベースは、前記車両データと、前記鉄道車両が走行する線路の位置に関連する線路データとを格納する。前記制御ユニットは、前記線路を含む地図データ上に前記鉄道車両の位置を重畳表示した地図画像を形成する地図画像形成部と、前記車両データに含まれる位置に関連する情報と前記線路データとに基づいて、前記鉄道車両が前記線路上に位置するか否かを判定し、前記鉄道車両が前記線路上に位置しないと判定したときは前記地図データに表示される前記鉄道車両の位置が前記線路上に位置するように前記地図画像を補正する位置補正部と、を有する。

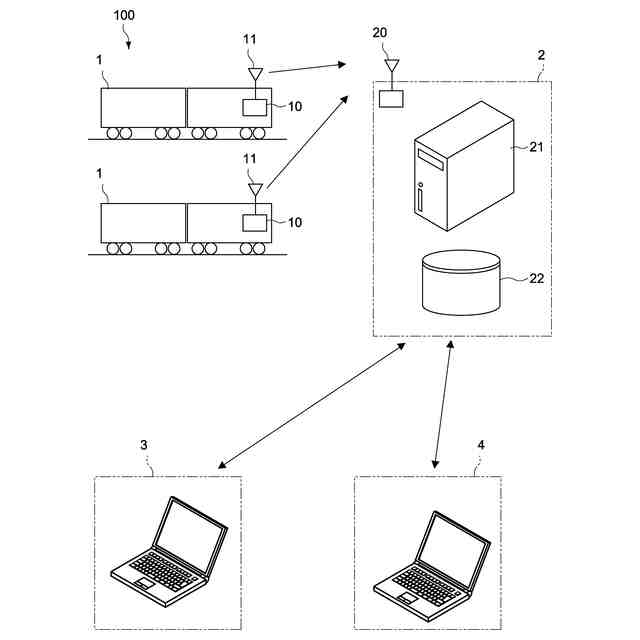

【選択図】図1
特許請求の範囲【請求項１】
所定周期で送信される鉄道車両の位置に関連する情報を含む車両データを受信するデータ受信部と、
前記車両データと、前記鉄道車両が走行する線路の位置に関連する線路データとを格納するデータベースと、
前記線路を含む地図データ上に前記鉄道車両の位置を重畳表示した地図画像を形成する地図画像形成部と、前記車両データに含まれる位置に関連する情報と前記線路データとに基づいて、前記鉄道車両が前記線路上に位置するか否かを判定し、前記鉄道車両が前記線路上に位置しないと判定したときは前記地図データに表示される前記鉄道車両の位置が前記線路上に位置するように前記地図画像を補正する位置補正部と、を有する制御ユニットと
を具備する車両監視装置。
続きを表示（約 340 文字）【請求項２】
請求項１に記載の車両監視装置であって、
前記位置補正部は、前記鉄道車両の位置から最寄りの前記線路上の位置に前記鉄道車両が位置するように、前記地図画像を補正する
車両監視装置。
【請求項３】
請求項１に記載の車両監視装置であって、
前記データベースは、位置補正が不要な所定エリアに関連するエリアデータをさらに格納し、
前記位置補正部は、前記鉄道車両が前記所定エリア内に位置すると判定したときは、前記地図画像を補正しない処理を実行する
車両監視装置。
【請求項４】
請求項３に記載の車両監視装置であって、
前記所定エリアは、車両基地又は待避線である
車両監視装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄道車両から送信される車両データに基づいて当該鉄道車両を監視する車両監視装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

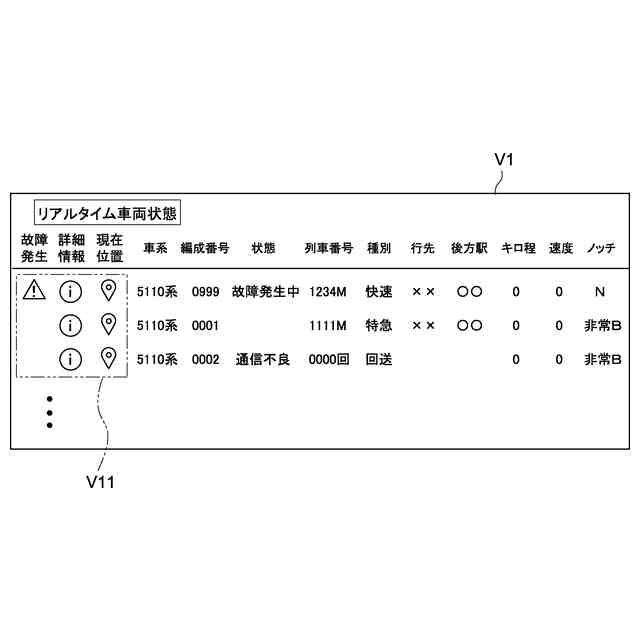

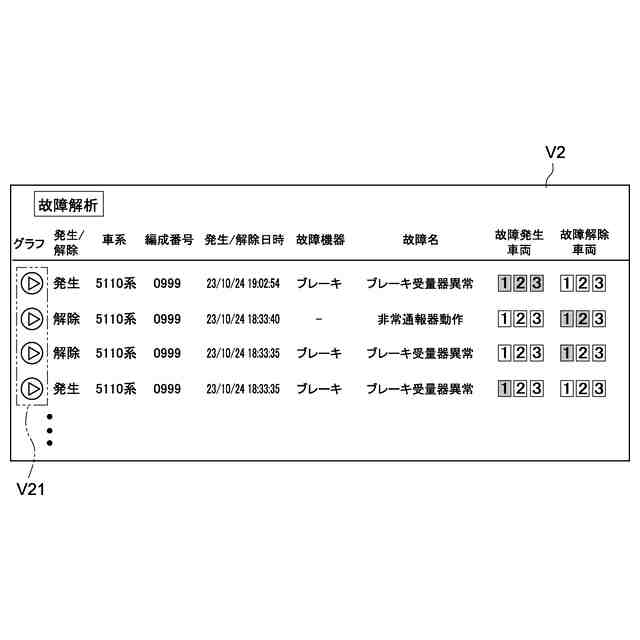

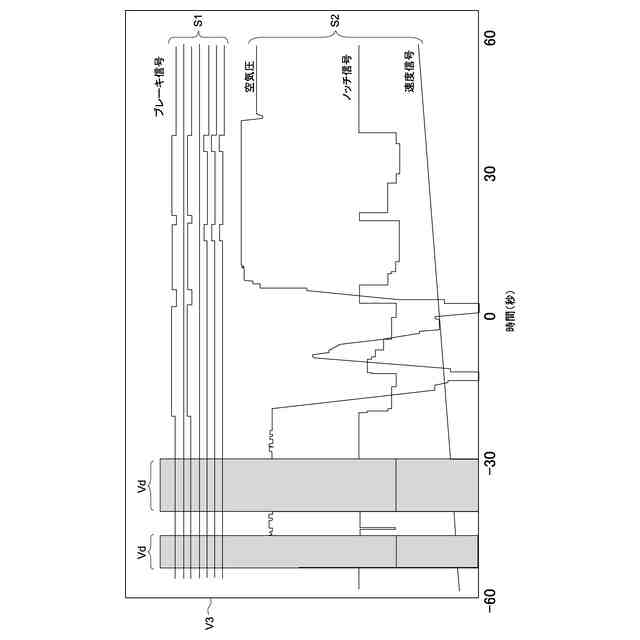

鉄道車両の機器の動作状況などのデータを収集し、データ分析を行うことにより、異常検知、異常予測などを行うデータ分析システムが知られている。この種のデータ分析システムにおいては、鉄道車両の位置を計算して線路地図上に当該鉄道車両の位置を表示する技術が提案されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１８６６５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら従来のデータ分析システムにおいては、現在位置を正しく表示できないことがある。例えば、ＧＰＳによる測位情報による地図上マッピングでは算出位置にずれが発生することで、車両を線路上に正しく表示できないことがある。
【０００５】
以上のような事情に鑑み、本発明の目的は、車両位置を線路上に正しく表示することができる車両監視装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一形態に係る車両監視装置は、データ受信部と、データベースと、制御ユニットとを具備する。
前記データ受信部は、所定周期で送信される鉄道車両の位置に関連する情報を含む車両データを受信する。

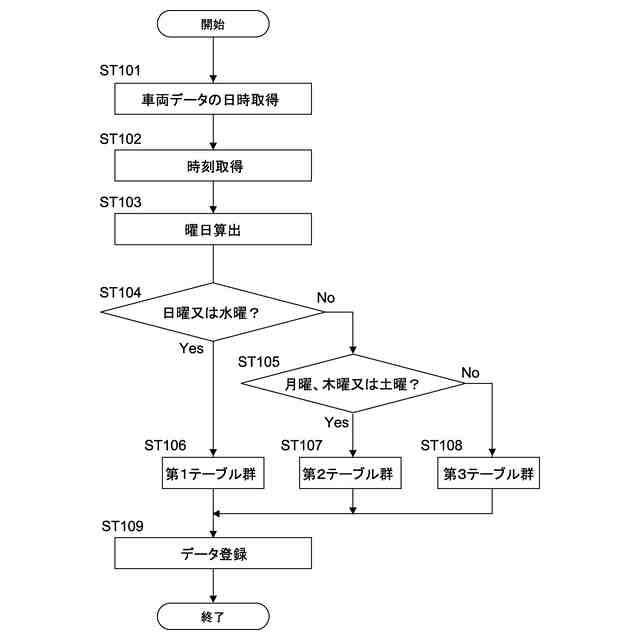

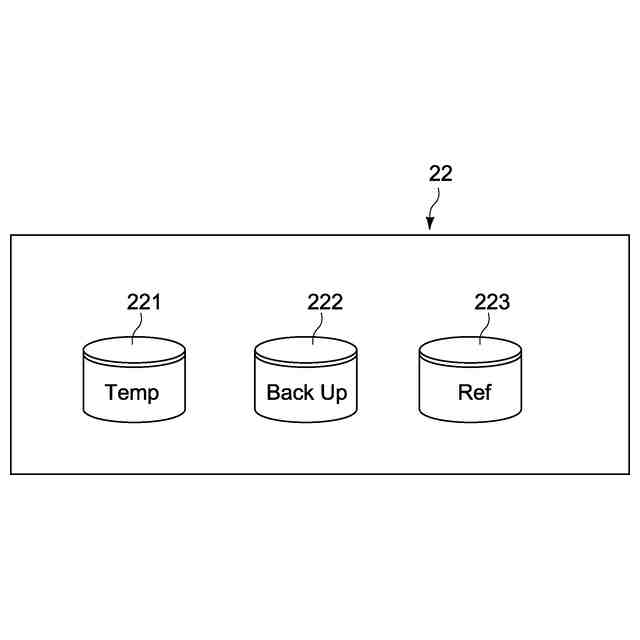

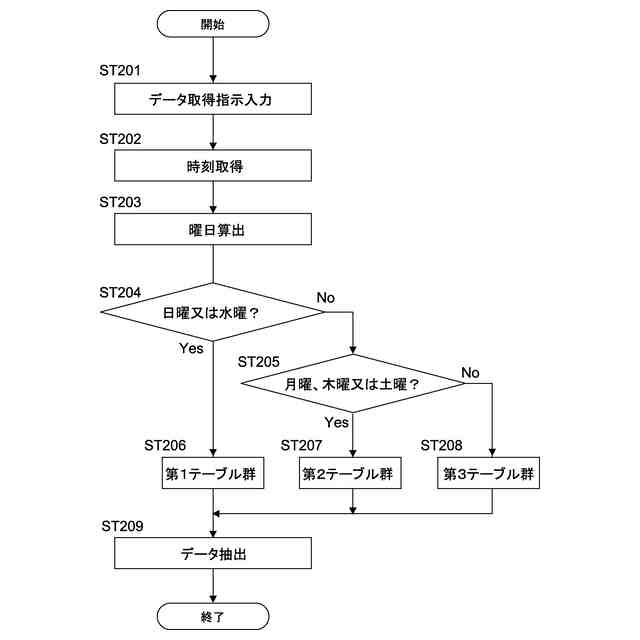

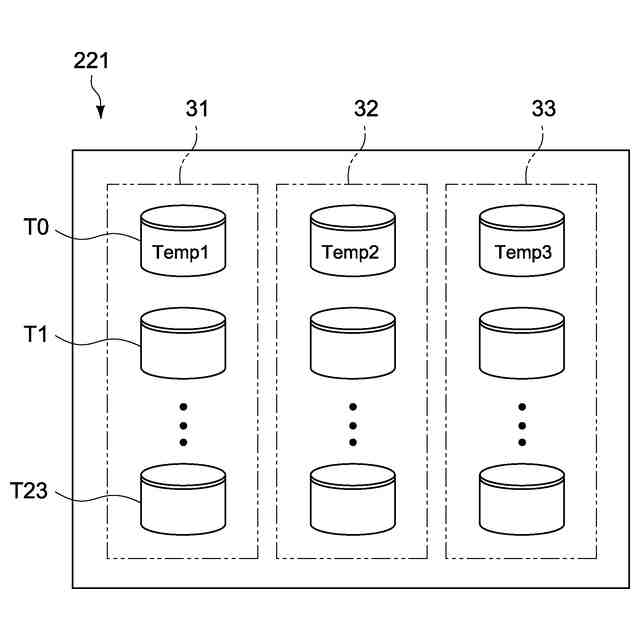

前記データベースは、前記車両データと、前記鉄道車両が走行する線路の位置に関連する線路データとを格納する。

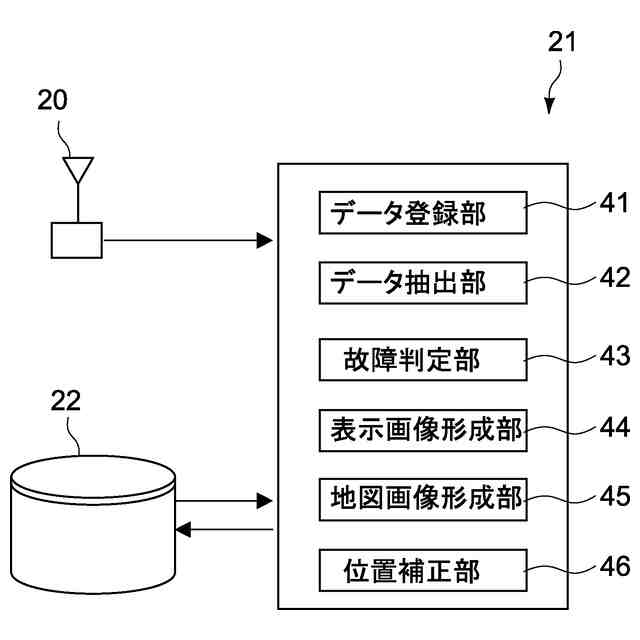

前記制御ユニットは、前記線路を含む地図データ上に前記鉄道車両の位置を重畳表示した地図画像を形成する地図画像形成部と、前記車両データに含まれる位置に関連する情報と前記線路データとに基づいて、前記鉄道車両が前記線路上に位置するか否かを判定し、前記鉄道車両が前記線路上に位置しないと判定したときは前記地図データに表示される前記鉄道車両の位置が前記線路上に位置するように前記地図画像を補正する位置補正部と、を有する。
【０００７】
これにより、車両位置を線路地図上に正しく表示することができる。
【０００８】
前記位置補正部は、前記鉄道車両の位置から最寄りの前記線路上の位置に前記鉄道車両が位置するように、前記地図画像を補正するように構成されてもよい。
【０００９】
前記データベースは、位置補正が不要な所定エリアに関連するエリアデータをさらに格納し、前記位置補正部は、前記鉄道車両が前記所定エリア内に位置すると判定したときは、前記地図画像を補正しない処理を実行するように構成されてもよい。
【００１０】
前記所定エリアは、車両基地又は退避線であってもよい。
【発明の効果】
（【００１１】以降は省略されています）
