特許ウォッチ

公開番号2025072894
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183349
出願日2023-10-25
発明の名称ゴム組成物及びタイヤ
出願人住友ゴム工業株式会社
代理人弁理士法人WisePlus
主分類C08L 21/00 20060101AFI20250501BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ウェットグリップ性能を改善できるゴム組成物及びタイヤを提供する。
【解決手段】ゴム成分Aと、加硫ゴム粒子とを含有し、前記ゴム成分Aで構成されたマトリクス中に、前記加硫ゴム粒子で構成されたドメインが存在し、前記ドメインの平均径が50μm以上であり、下記式を満たすゴム組成物。
乾燥時のドメインの硬さ(kgf/mm²)/乾燥時のマトリクスの硬さ(kgf/mm²)≧1.1
水湿潤時のドメインの硬さ(kgf/mm²)/水湿潤時のマトリクスの硬さ(kgf/mm²)≦0.98
【選択図】なし

特許請求の範囲【請求項１】
ゴム成分Ａと、加硫ゴム粒子とを含有し、
前記ゴム成分Ａで構成されたマトリクス中に、前記加硫ゴム粒子で構成されたドメインが存在し、
前記ドメインの平均径が５０μｍ以上であり、
下記式を満たすゴム組成物。
乾燥時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／乾燥時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≧１．１
水湿潤時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／水湿潤時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≦０．９８
続きを表示（約 660 文字）【請求項２】
前記マトリクス中にシリカＡを含有し、
前記加硫ゴム粒子の含有量／前記シリカＡの含有量が１．２以下である請求項１記載のゴム組成物。
【請求項３】
前記加硫ゴム粒子が、ゴム成分Ｂを含有し、
前記ゴム成分Ｂが、極性官能基を有するジエン系ゴムを含む請求項１又は２記載のゴム組成物。
【請求項４】
前記加硫ゴム粒子が、シリカＢを含有し、
前記加硫ゴム粒子における前記シリカＢの含有量が５質量％以上である請求項１又は２記載のゴム組成物。
【請求項５】
下記式を満たす請求項１又は２記載のゴム組成物。
水湿潤時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／水湿潤時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≦０．９０
【請求項６】
乾燥時と水湿潤時に可逆的な物性変化が可能である請求項１又は２記載のゴム組成物。
【請求項７】
請求項１又は２記載のゴム組成物からなる部材をトレッドに用いたタイヤ。
【請求項８】
前記部材のタイヤ半径方向断面の赤道面上における厚さＧが１０ｍｍ以下である請求項７記載のタイヤ。
【請求項９】
前記部材のタイヤ半径方向断面の赤道面上における厚さＧ（ｍｍ）×水湿潤時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／水湿潤時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）が９以下である請求項７記載のタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴム組成物及びタイヤに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来より、ウェットグリップ性能を改善する手法が種々検討されている（例えば、特許文献１参照）。しかしながら、近年では、ウェットグリップ性能の更なる向上が求められている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１３－５４４９３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、前記課題を解決し、ウェットグリップ性能を改善できるゴム組成物及びタイヤを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、ゴム成分Ａと、加硫ゴム粒子とを含有し、前記ゴム成分Ａで構成されたマトリクス中に、前記加硫ゴム粒子で構成されたドメインが存在し、前記ドメインの平均径が５０μｍ以上であり、下記式を満たすゴム組成物に関する。
乾燥時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／乾燥時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≧１．１
水湿潤時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／水湿潤時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≦０．９８
【発明の効果】
【０００６】
本発明は、ゴム成分Ａと、加硫ゴム粒子とを含有し、前記ゴム成分Ａで構成されたマトリクス中に、前記加硫ゴム粒子で構成されたドメインが存在し、前記ドメインの平均径が５０μｍ以上であり、前記式を満たすゴム組成物であるので、ウェットグリップ性能を改善できる。
【発明を実施するための形態】
【０００７】
本実施形態は、ゴム成分Ａと、加硫ゴム粒子とを含有し、前記ゴム成分Ａで構成されたマトリクス中に、前記加硫ゴム粒子で構成されたドメインが存在し、前記ドメインの平均径が５０μｍであり、下記式を満たすゴム組成物である。
乾燥時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／乾燥時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≧１．１
水湿潤時のドメインの硬さ（ｋｇｆ／ｍｍ
２
）／水湿潤時のマトリクスの硬さ（ｋｇｆ／ｍｍ
２
）≦０．９８
【０００８】
本実施形態のゴム組成物で前述の効果が得られる理由は、以下のように推察される。
ドメインの平均径が上記範囲であることで、ウェットグリップ性能に寄与する周波数領域におけるエネルギーロスが発現しやすくなる。
また、乾燥時のドメインの硬さ及びマトリクスの硬さが上記式を満たすことで、乾燥時はドメイン由来のエネルギーロスが発生しにくく、水湿潤時のドメインの硬さ及びマトリクスの硬さが上記式を満たすことで、水湿潤時はドメイン由来のエネルギーロスが発生しやすくなる。
これらの作用により、ウェットグリップ性能が顕著に改善されると考えられる。
【０００９】
本実施形態のゴム組成物では、ゴム成分Ａで構成されたマトリクス中に、加硫ゴム粒子で構成されたドメインが存在する、すなわち、ゴム成分Ａが海、加硫ゴム粒子が島の海島構造が形成されている。マトリクスは、ゴム成分Ａとともに、加硫ゴム粒子以外の成分（例えば、シリカＡ）を含有することが好ましい。
なお、上記状態のゴム組成物は、ゴム成分Ａ及び加硫ゴム粒子を通常の条件で混練することで形成される。上記状態であることは、オスミウム染色した試料を走査型電子顕微鏡（ＳＥＭ）で観察した際の色の濃淡から確認できる。
【００１０】
ドメインの平均径は、５０μｍ以上であればよいが、好ましくは８０μｍ以上、更に好ましくは９５μｍ以上であり、また、好ましくは６００μｍ以下、より好ましくは５００μｍ以下、更に好ましくは３００μｍ以下である。上記範囲内であると、効果がより良好に得られる傾向がある。
なお、ドメインの平均径は、後述の実施例の方法により測定される。

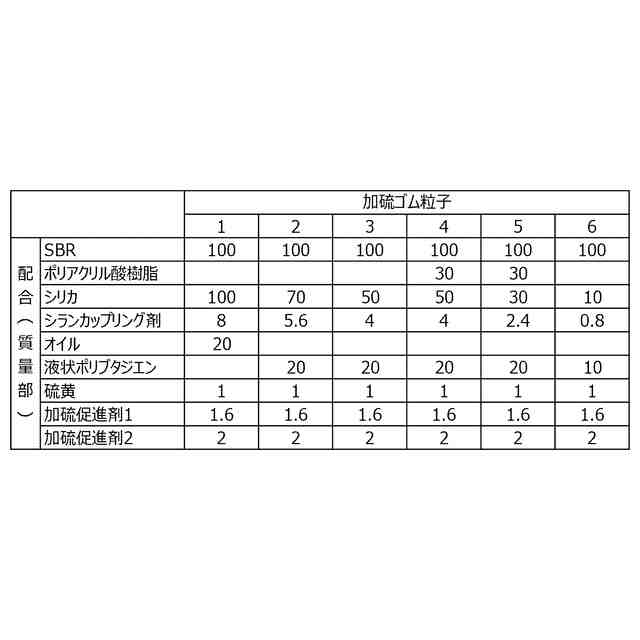

（【００１１】以降は省略されています）

関連特許
