公開番号2025072253
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182865
出願日2023-10-24
発明の名称エナメル線の銅回収方法
出願人株式会社プロテリアル
代理人弁理士法人平田国際特許事務所
主分類H02G 1/12 20060101AFI20250430BHJP(電力の発電,変換,配電)
要約【課題】環境負荷を低減でき、純度の高い銅を低い処理コストで回収可能なエナメル線の銅回収方法を提供する。
【解決手段】エナメル線の銅回収方法は、銅または銅合金からなる導体21の周囲に絶縁体22を有するエナメル線2から絶縁体22を除去して、導体21を構成する銅または銅合金を回収する方法であって、エナメル線2に圧縮加工または圧延加工を施し、導体21から絶縁体22を剥離させる剥離工程と、導体21から剥離した絶縁体22を剥がして除去する除去工程と、を備えた。
【選択図】図1
特許請求の範囲【請求項１】
銅または銅合金からなる導体の周囲に絶縁体を有するエナメル線から前記絶縁体を除去して、前記導体を構成する銅または銅合金を回収する方法であって、
前記エナメル線に圧縮加工または圧延加工を施し、前記導体から前記絶縁体を剥離させる剥離工程と、
前記導体から剥離した前記絶縁体を剥がして除去する除去工程と、を備えた、
エナメル線の銅回収方法。
続きを表示（約 350 文字）【請求項２】
前記エナメル線が平角線であり、
前記剥離工程では、前記エナメル線の短軸方向にプレスするように前記圧縮加工を行い、前記圧縮加工では、前記短軸方向の厚さ変化率が５４．５％以上となるように加工を行う、
請求項１に記載のエナメル線の銅回収方法。
【請求項３】
前記剥離工程では、ビッカース硬さの変化率が１０５．５％以上となるように前記圧縮加工を行う、
請求項１に記載のエナメル線の銅回収方法。
【請求項４】
前記除去工程では、前記剥離工程後の前記絶縁体に、長手方向に沿って連続的に刃で切れ目を入れ、前記切れ目で分割された前記絶縁体を連続的に剥ぎ取ることで、前記絶縁体を除去する、
請求項１に記載のエナメル線の銅回収方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エナメル線の銅回収方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
導体の周囲にエナメル塗料を塗布乾燥させて絶縁体を形成したエナメル線が知られている。エナメル線では、導体と絶縁体との密着性が高いため、エナメル線の廃棄時に、導体から絶縁体を除去して銅を回収しにくいことが知られている。
【０００３】
特許文献１では、エナメル線の絶縁体を加熱し炭化させた後に機械的な外力を加えることで、絶縁体を除去する方法が開示されている。また、特許文献２では、エナメル線をアルカリ溶液に浸漬して絶縁体を加水分解させることで、絶縁体を除去する方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１７４１７５号公報
特開平１０－２５５２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしなら、特許文献１に記載の方法では、絶縁体を炭化させるために５００℃以上といった高温に加熱する必要があり、膨大な熱エネルギーが必要であるため、処理コストが高くなってしまうという課題がある。また、加熱時に導体が酸化したり、炭化物と導体とが一体化したりして、回収できる銅の純度が低下するおそれがある。
【０００６】
特許文献２に記載の方法では、高濃度のアルカリ溶液が必要となるため、薬剤のコストがかかると共に廃液処理が必要であり、環境負荷が大きく処理コストが高くなってしまうという課題がある。また、絶縁体を加水分解するためには加熱が必要となるために、処理コストがより高くなる。
【０００７】
そこで、本発明は、環境負荷を低減でき、純度の高い銅を低い処理コストで回収可能なエナメル線の銅回収方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決することを目的として、銅または銅合金からなる導体の周囲に絶縁体を有するエナメル線から前記絶縁体を除去して、前記導体を構成する銅または銅合金を回収する方法であって、前記エナメル線に圧縮加工または圧延加工を施し、前記導体から前記絶縁体を剥離させる剥離工程と、前記導体から剥離した前記絶縁体を剥がして除去する除去工程と、を備えた、エナメル線の銅回収方法を提供する。
【発明の効果】
【０００９】
本発明によれば、環境負荷を低減でき、純度の高い銅を低い処理コストで回収可能なエナメル線の銅回収方法を提供できる。
【図面の簡単な説明】
【００１０】

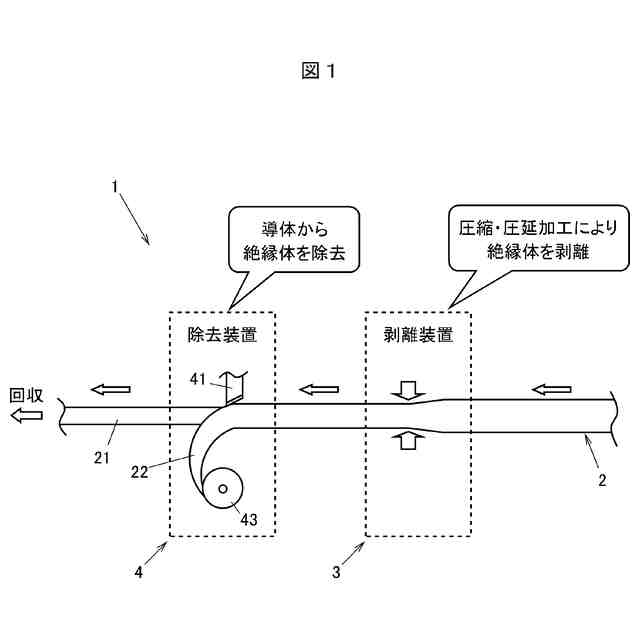

本発明の一実施の形態に係るエナメル線の銅回収方法に用いるエナメル線の銅回収装置の概略構成図である。

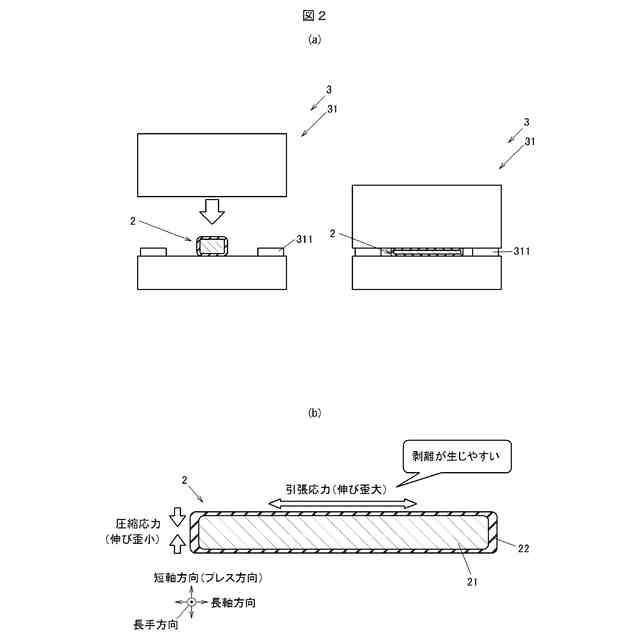

（ａ），（ｂ）は、圧縮加工を説明する図である。
圧縮加工後のエナメル線の一例を示す写真であり、（ａ）は１回プレスした後、（ｂ）は２回プレスした後、（ｃ）は（ｂ）に刃で切れ目を入れたときの写真である。
（ａ）は圧縮加工前のエナメル線の断面を示す写真であり、（ｂ）は圧縮加工後のエナメル線の断面を示す写真である。

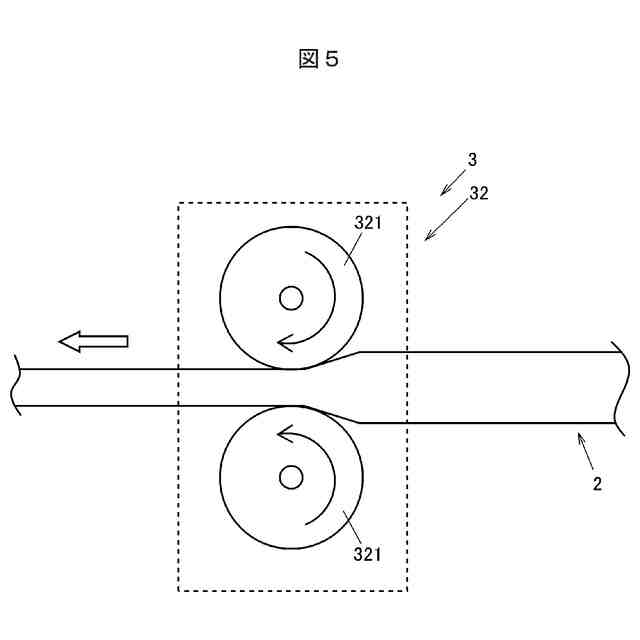

圧延加工を説明する図である。

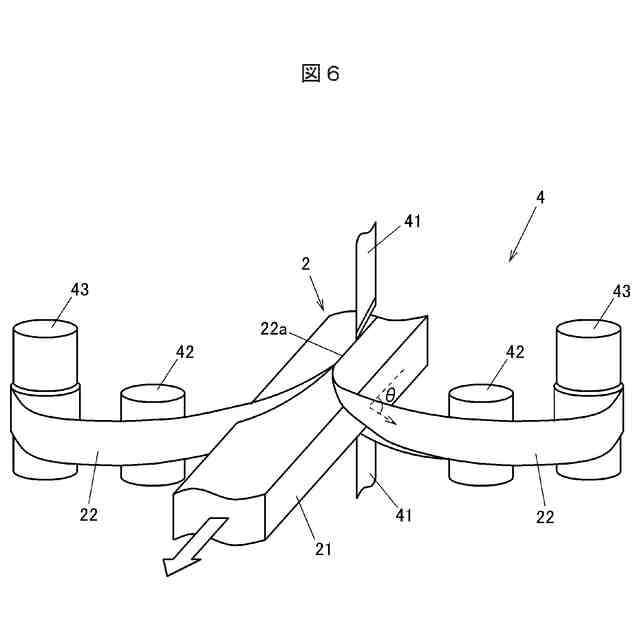

除去装置の一例を示す斜視図である。

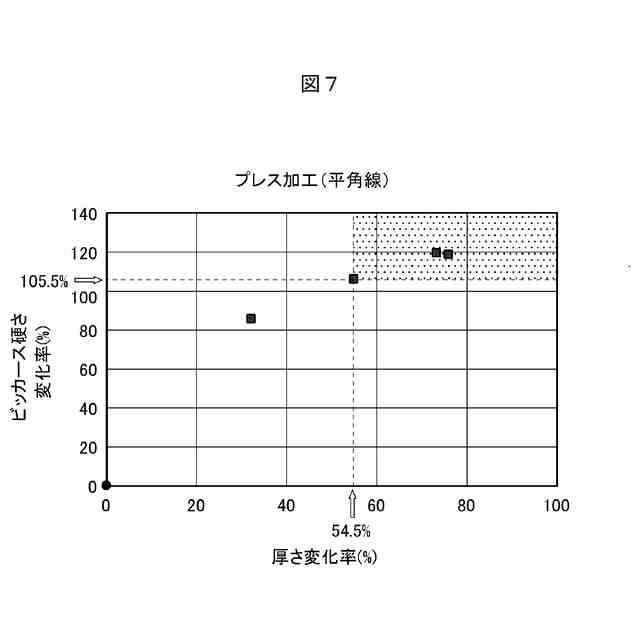

圧縮加工（プレス加工）の加工条件の検討結果を示す図である。

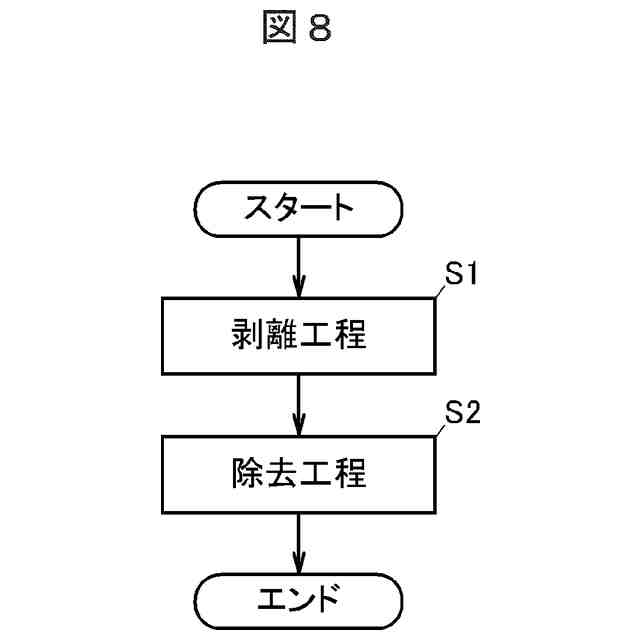

本発明の一実施の形態に係るエナメル線の銅回収方法のフロー図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
