発明の名称画像記録装置及び制御方法
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類B41J 2/015 20060101AFI20250428BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】記録素子列の温度差を小さくしつつ、記録素子ごとのインク吐出量の差を抑制して記録動作を実行することを目的とする。
【解決手段】加熱度合いを異ならせた複数の記録素子選択パターンを持ち、少なくとも一つの記録素子選択パターンは端部記録素子群に対して中央記録素子群の加熱度合いが低く、少なくとも一つの記録素子選択パターンは端部記録素子群に対して中央記録素子群の加熱度合いが高く、これら複数の記録素子選択パターンを組み合わせて温調制御する。
【選択図】図9
特許請求の範囲【請求項１】
インクに与える熱エネルギーを発生する複数の記録素子と、前記記録素子に対応して設けられ、インクを吐出する複数の吐出口と、を有し、前記複数の吐出口が配置された吐出口列が設けられた記録ヘッドと、
前記複数の吐出口に対応した記録素子へ前記吐出口からインクを吐出しない程度の電圧を印加し、インクの加熱を行う温調制御手段と、を有し、
前記温調制御手段は加熱する記録素子を選択する複数の記録素子選択パターンによって前記記録素子の加熱を制御し、
前記複数の記録素子選択パターンは、前記吐出口列の端部の記録素子群に対して前記吐出口列の中央部の記録素子群の加熱度合いが低い第１の記録素子選択パターンと、前記吐出口列の端部の記録素子群に対して前記吐出口列の中央部の記録素子群の加熱度合いが高い第２の記録素子選択パターンを有し、
前記温調制御手段は前記複数の記録素子選択パターンを組み合わせて温調制御することを特徴とする画像記録装置。
続きを表示（約 1,000 文字）【請求項２】
前記温調制御手段は、前記第１の記録素子選択パターンを、前記第２の記録素子選択パターンよりも使用頻度を高くすることを特徴とする請求項１に記載の画像記録装置。
【請求項３】
前記温調制御手段すべての記録素子で加熱と非加熱を繰り返し、インクの加熱中ずっと非加熱の記録素子はないことを特徴とする請求項１に記載の画像記録装置。
【請求項４】
第１の記録素子における平均加熱時間は、前記第１の記録素子よりも吐出口列の中央に近い第２の記録素子における平均加熱時間より長いことを特徴とする請求項２に記載の画像記録装置。
【請求項５】
前記温調制御手段は、記録ヘッドの温度が所定の温度に到達するまでは全ての吐出口を加熱することを特徴とする請求項１に記載の画像記録装置。
【請求項６】
前記複数の記録素子選択パターンは、電圧を印可する周波数で切り替え可能であることを特徴とする請求項１に記載の画像記録装置。
【請求項７】
前記記録ヘッドを搭載するキャリッジを有し、
前記キャリッジは、走査方向に走査し、
前記吐出口列は、前記走査方向と交差する方向に前記複数の吐出口が並んでいることを特徴とする請求項１から６のいずれか１項に記載の画像記録装置。
【請求項８】
インクに与える熱エネルギーを発生する複数の記録素子と、前記記録素子に対応して設けられ、インクを吐出する複数の吐出口と、を有し、前記複数の吐出口が配置された吐出口列が設けられた記録ヘッドを制御する制御方法であって、
インクの加熱を行うために前記複数の吐出口に対応した記録素子への電圧の印加を制御する温調ステップを有し、
前記温調ステップにおいて加熱する記録素子を選択する複数の記録素子選択パターンによって前記記録素子の加熱を制御し、
前記複数の記録素子選択パターンは、前記吐出口列の端部の記録素子群に対して前記吐出口列の中央部の記録素子群の加熱度合いが低い第１の記録素子選択パターンと、前記吐出口列の端部の記録素子群に対して前記吐出口列の中央部の記録素子群の加熱度合いが高い第２の記録素子選択パターンを有し、
前記温調ステップでは前記複数の記録素子選択パターンを組み合わせて温調制御することを特徴とする画像記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像記録装置及び制御方法に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
インクを吐出するために記録素子に駆動パルスを印加することにより記録媒体上にインクを吐出して画像を記録するインクジェット記録装置が知られている。このようなインクジェット記録装置では、インクを吐出する際のインクの温度が低い場合、吐出量の低下や不吐出が発生してしまう場合がある。このような現象が発生した場合、記録される画像の画質が低下してしまう。これに対し、記録の開始前の記録ヘッドの温度が所定の閾値温度よりも低い場合、インクが吐出されない程度の駆動パルスを記録素子に印加して記録素子を駆動することにより、記録ヘッドを加熱することが知られている。このような加熱方法を短パルス加熱方法と称する。
【０００３】
一方、記録素子列内の複数の記録素子を一様に駆動した場合、記録素子列の端部が中央部に比べて温度が高くなりにくい。そのため、記録素子列の端部が目標温度に到達したときには中央部の温度が目標温度を大きく上回る現象（以下、オーバーシュート現象とも称する）が生じる場合がある。
【０００４】
特許文献１にはオーバーシュート現象の発生を抑制するために、二段階に分けて加熱を行うことが記載されている。具体的には、先の加熱において記録素子列内の複数の記録素子を一様に駆動し、後の加熱において記録素子列の端部側の記録素子を駆動すると記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１８３８２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に開示されている方法で短パルス加熱による温度調整制御（以下、温調制御と記載する）を行うと、加熱した記録素子と非加熱の記録素子の間でインクの温度差が発生してしまう。この状態で吐出を行うと、相対的な温度差からヒータ上のインク焦げ付き量に差が発生する。その結果加熱した記録素子と非加熱の記録素子それぞれに対応する吐出口で吐出量差が発生し、画像ムラが発生する懸念がある。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、記録素子列の温度差を小さくしつつ、記録素子ごとのインク吐出量の差を抑制して記録動作を実行することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、インクに与える熱エネルギーを発生する複数の記録素子と、前記記録素子に対応して設けられ、インクを吐出する複数の吐出口と、を有し、前記複数の吐出口が配置された吐出口列が設けられた記録ヘッドと、前記複数の吐出口に対応した記録素子へ前記吐出口からインクを吐出しない程度の電圧を印加し、インクの加熱を行う温調制御手段と、を有し、前記温調制御手段は加熱する記録素子を選択する複数の記録素子選択パターンによって前記記録素子の加熱を制御し、前記複数の記録素子選択パターンは、前記吐出口列の端部の記録素子群に対して前記吐出口列の中央部の記録素子群の加熱度合いが低い第１の記録素子選択パターンと、前記吐出口列の端部の記録素子群に対して前記吐出口列の中央部の記録素子群の加熱度合いが高い第２の記録素子選択パターンを有し、前記温調制御手段は前記複数の記録素子選択パターンを組み合わせて温調制御することを特徴とする。
【発明の効果】
【０００９】
本発明によれば、記録素子列の温度差を小さくしつつ、記録素子ごとのインク吐出量の差を抑制して記録動作を実行することできる。
【図面の簡単な説明】
【００１０】

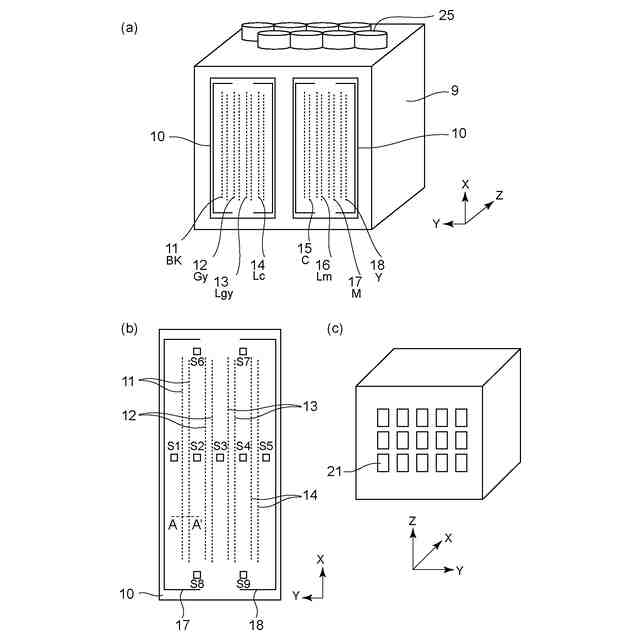

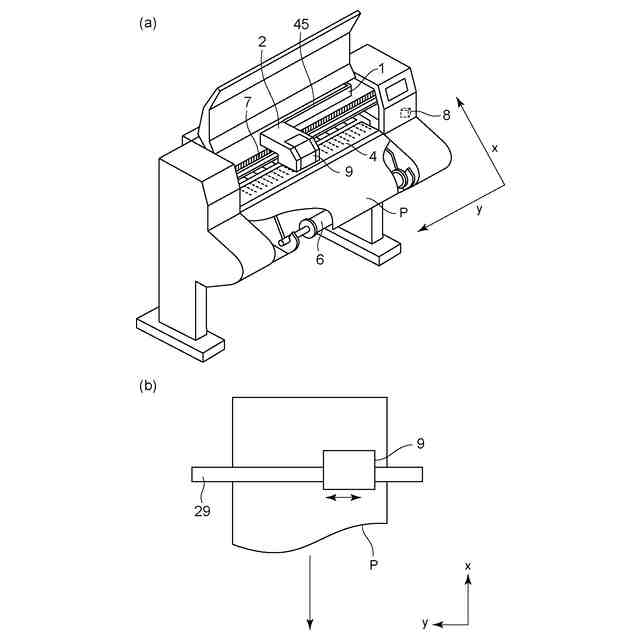

本実施形態に係る記録装置を説明するための概略図である。
記録ヘッドの外観模式図と吐出素子基板を示す平面図である。
吐出素子基板の断面図である。

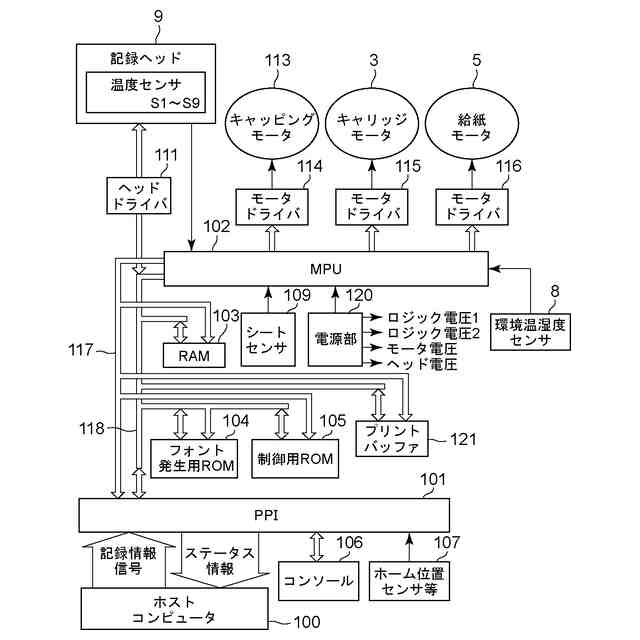

記録装置の制御回路の構成図である。

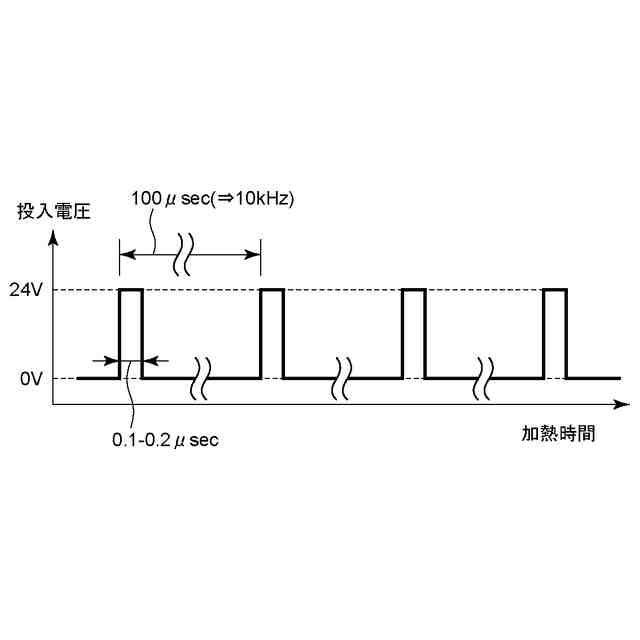

短パルス加熱を行う際に印加する駆動パルスを模式的に示す図である。
短パルス加熱を行う際の分割駆動を説明するための模式図である。
温調制御を行う場合の吐出口列の最低温度推移を示す図である。

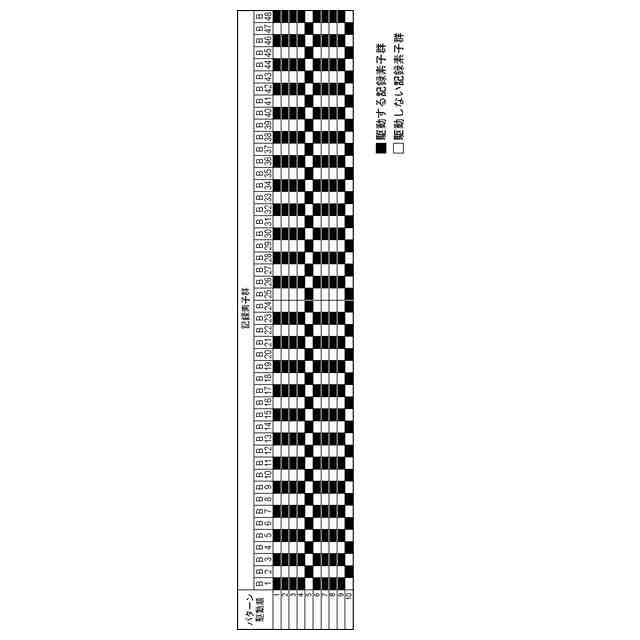

第１実施形態における第２の加熱制御中の記録素子選択パターン例を示す表である。

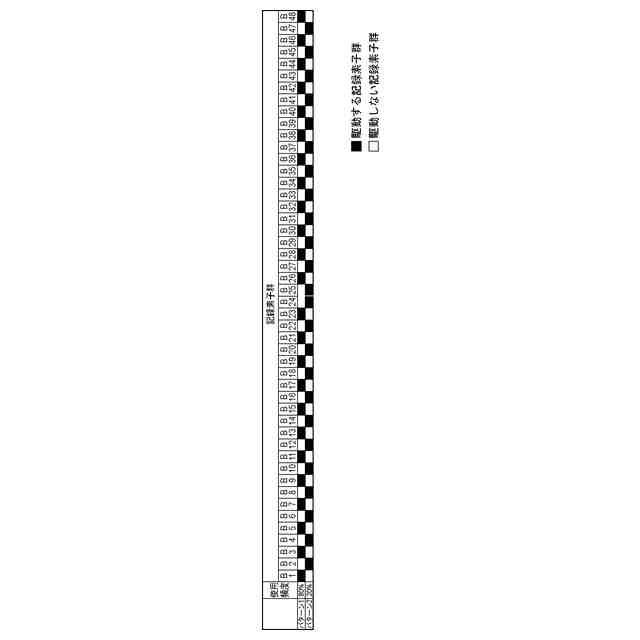

第１実施形態における第２の加熱制御中の記録素子選択パターン駆動順を示す表である。
第２実施形態における第２の加熱制御中の記録素子選択パターン駆動順を示す表である。
