公開番号2025064310
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173948
出願日2023-10-06
発明の名称電極の製造方法
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01M 4/139 20100101AFI20250410BHJP(基本的電気素子)
要約【課題】限られたスペースで効率的に乾燥することができる電極の製造方法を提供する。
【解決手段】電極の製造方法であって、集電体の少なくとも一方の面に電極材料が塗工されたワークを搬送しながら、乾燥炉内で前記電極材料をレーザー装置により乾燥する工程を含み、前記乾燥炉は、レーザーの前記ワークへの照射方向において、前記レーザー装置と前記ワークとの間の領域にレーザー透過窓を有し、前記レーザー透過窓の周囲は金属で覆われ、前記乾燥炉は、前記レーザー透過窓と前記ワークとの間の領域に熱風ノズルを有し、前記熱風ノズルは、前記ワークに熱風を供給する、電極の製造方法。
【選択図】図1
特許請求の範囲【請求項１】
電極の製造方法であって、
集電体の少なくとも一方の面に電極材料が塗工されたワークを搬送しながら、乾燥炉内で前記電極材料をレーザー装置により乾燥する工程を含み、
前記乾燥炉は、レーザーの前記ワークへの照射方向において、前記レーザー装置と前記ワークとの間の領域にレーザー透過窓を有し、
前記レーザー透過窓の周囲は金属で覆われ、
前記乾燥炉は、前記レーザー透過窓と前記ワークとの間の領域に熱風ノズルを有し、
前記熱風ノズルは、前記ワークに熱風を供給する、電極の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電極の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１において開示されるような電極の製造方法に関して様々な技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０２９２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術では、限られたスペースで電極材料を搬送しながら乾燥する場合、乾燥効率が悪い（生産性が低い）。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、限られたスペースで効率的に乾燥することができる電極の製造方法を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本開示には、以下の態様が含まれる。
＜１＞電極の製造方法であって、
集電体の少なくとも一方の面に電極材料が塗工されたワークを搬送しながら、乾燥炉内で前記電極材料をレーザー装置により乾燥する工程を含み、
前記乾燥炉は、レーザーの前記ワークへの照射方向において、前記レーザー装置と前記ワークとの間の領域にレーザー透過窓を有し、
前記レーザー透過窓の周囲は金属で覆われ、
前記乾燥炉は、前記レーザー透過窓と前記ワークとの間の領域に熱風ノズルを有し、
前記熱風ノズルは、前記ワークに熱風を供給する、電極の製造方法。
【発明の効果】
【０００７】
本開示の電極の製造方法は、限られたスペースで効率的に乾燥することができる。
【図面の簡単な説明】
【０００８】

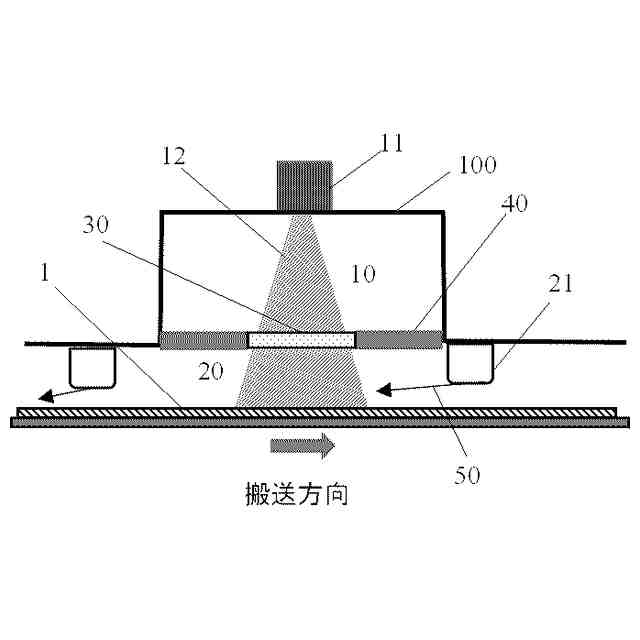

図１は、本開示の製造方法の一例を示す模式図である。
図２は、本開示の製造方法の別の一例を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、本開示による実施の形態を説明する。なお、本明細書において特に言及している事項以外の事柄であって本開示の実施に必要な事柄（例えば、本開示を特徴付けない電極の一般的な構成および製造プロセス）は、当該分野における従来技術に基づく当業者の設計事項として把握され得る。本開示は、本明細書に開示されている内容と当該分野における技術常識とに基づいて実施することができる。
また、図における寸法関係（長さ、幅、厚さ等）は実際の寸法関係を反映するものではない。
【００１０】
本開示においては、電極の製造方法であって、
集電体の少なくとも一方の面に電極材料が塗工されたワークを搬送しながら、乾燥炉内で前記電極材料をレーザー装置により乾燥する工程を含み、
前記乾燥炉は、レーザーの前記ワークへの照射方向において、前記レーザー装置と前記ワークとの間の領域にレーザー透過窓を有し、
前記レーザー透過窓の周囲は金属で覆われ、
前記乾燥炉は、前記レーザー透過窓と前記ワークとの間の領域に熱風ノズルを有し、
前記熱風ノズルは、前記ワークに熱風を供給する、電極の製造方法を提供する。
（【００１１】以降は省略されています）
