特許ウォッチ

公開番号2025060927
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024231539,2020125403
出願日2024-12-27,2020-07-22
発明の名称ガラスクロス、プリプレグ、及びプリント配線板
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類D03D 15/267 20210101AFI20250403BHJP(織成)
要約【課題】誘電特性のばらつきと強度低下が共に抑制された低誘電ガラスクロス、並びに、当該低誘電ガラスクロスを用いたプリプレグ及びプリント配線板を提供することを目的とする。
【解決手段】複数本のガラスフィラメントからなるガラス糸を経糸及び緯糸として構成されたガラスクロスであって、下記式(1)において、380℃、2時間の加熱処理におけるガラス成分由来の重量減少割合と、前記ガラスフィラメントの平均半径との積として求められる重量減少係数が、0.45超過0.90以下であり、前記ガラスクロスのFe含量が、Fe₂O₃換算で、0.001質量%以上0.05質量%以下である、ガラスクロス。
重量減少係数=前記重量減少割合(%)×前記ガラスフィラメントの平均半径(μm)・・・(1)
【選択図】なし
特許請求の範囲【請求項１】
複数本のガラスフィラメントからなるガラス糸を経糸及び緯糸として構成されたガラスクロスであって、
下記式（１）において、３８０℃、２時間の加熱処理におけるガラス成分由来の重量減少割合と、前記ガラスフィラメントの平均半径との積として求められる重量減少係数が、０．４５超過０．９０以下であり、
重量減少係数＝前記重量減少割合（％）×前記ガラスフィラメントの平均半径（μｍ）・・・（１）
前記ガラスクロスのＦｅ含量が、Ｆｅ
2
Ｏ
3
換算で、０．００１質量％以上０．０５質量％以下である、
ガラスクロス。
続きを表示（約 650 文字）【請求項２】
前記ガラスクロスの、
Ｆ含量が、０．００１～０．１質量％である、
請求項１に記載のガラスクロス。
【請求項３】
前記ガラスクロスの、
Ｓｉ含量が、ＳｉＯ
2
換算で、４０～６０質量％であり、
Ｂ含量が、Ｂ
2
Ｏ
3
換算で、１５～３０質量％である、
請求項１又は２に記載のガラスクロス。
【請求項４】
前記ガラスクロスの弾性係数が、５０～７０ＧＰａである、
請求項１～３のいずれか一項に記載のガラスクロス。
【請求項５】
前記ガラスクロスの弾性係数が、５０～６３ＧＰａである、
請求項４に記載のガラスクロス。
【請求項６】
前記経糸及び前記緯糸を構成する前記ガラスフィラメントの平均直径が、各々独立して、３．５～５．４μｍである、
請求項１～５のいずれか一項に記載のガラスクロス。
【請求項７】
１ＧＨｚの周波数において５．０以下の誘電率を有する、
請求項１～６のいずれか一項に記載のガラスクロス。
【請求項８】
請求項１～７のいずれか一項に記載のガラスクロスと、
該ガラスクロスに含浸されたマトリックス樹脂と、を有する、
プリプレグ。
【請求項９】
請求項１～７のいずれか一項に記載のガラスクロスを備える、
プリント配線板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラスクロス、プリプレグ、及びプリント配線板に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年の情報通信社会の発達とともに、データ通信及び／又は信号処理が大容量で高速に行われるようになり、電子機器に用いられるプリント配線板の低誘電率化が著しく進行している。そのため、プリント配線板を構成するガラスクロスにおいても、低誘電ガラスクロスが多く提案されている。
【０００３】
例えば、特許文献１に開示されている低誘電ガラスクロスは、従来から一般に使用されているＥガラスクロスに対して、ガラス組成中にＢ
2
Ｏ
3
を多く配合し、同時にＳｉＯ
2
等の他の成分の配合量を調整することで、低誘電率を実現している。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－２９２５６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ガラスクロスを低誘電率化するためにガラス糸中のＢ
2
Ｏ
3
含有割合を増加すると、ガラス糸の弾性係数が低下し、かつ、熱処理後のガラスクロスの強度低下が著しい。そのため、ガラスクロスが破断しやすくなるという問題がある。このようなガラスクロスを用いてプリプレグを製造した場合には、樹脂付着量をコントロールする操作など、ガラスクロスに外的負荷がかかるような場面において、ガラスクロスが破断し、生産上の問題を生じさせる。
【０００６】
この点について、特許文献１には、ガラス糸の紡糸時において、Ｂ
2
Ｏ
3
の含量を２０質量％未満とし、かつ、ＣａＯの含量を所定の範囲とすることにより、Ｂ
2
Ｏ
3
の揮発を抑制する方法が開示されている。しかしながら、Ｂ
2
Ｏ
3
の含量を２０質量％未満としたのでは、低誘電率化の要求に十分にこたえることはできず、結局のところ、低誘電でありかつ強度低下が抑制されたガラスクロスは実現されていない。さらに、熱処理時の重量減少が特定の範囲であると、強度低下がより深刻化することがわかってきた。
【０００７】
さらに、特許文献１に記載の方法のように、他の成分の添加により揮発を抑制しようとした場合には、ガラスクロスの面方向あるいはロット間差において誘電特性のばらつきが生じる可能性があることがわかってきた。
【０００８】
本発明は、上記問題点に鑑みてなされたものであり、誘電特性のばらつきと強度低下が共に抑制された低誘電ガラスクロス、並びに、当該低誘電ガラスクロスを用いたプリプレグ及びプリント配線板を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、上記課題を解決するために鋭意検討した結果、所定の重量減少傾向を有するガラス糸において、Ｆｅ含量を調整することにより、当該ガラス糸を用い得られるガラスクロスが、上記課題を解決し得ることを見出し、本発明を完成するに至った。
【００１０】
すなわち、本発明は以下のとおりである。
〔１〕
複数本のガラスフィラメントからなるガラス糸を経糸及び緯糸として構成されたガラスクロスであって、
下記式（１）において、３８０℃、２時間の加熱処理におけるガラス成分由来の重量減少割合と、前記ガラスフィラメントの平均半径との積として求められる重量減少係数が、０．４５超過０．９０以下であり、
重量減少係数＝前記重量減少割合（％）×前記ガラスフィラメントの平均半径（μｍ）・・・（１）
前記ガラスクロスのＦｅ含量が、Ｆｅ
2
Ｏ
3
換算で、０．００１質量％以上０．０５質量％以下である、
ガラスクロス。
〔２〕
前記ガラスクロスの、
Ｆ含量が、０．００１～０．１質量％である、
〔１〕に記載のガラスクロス。
〔３〕
前記ガラスクロスの、
Ｓｉ含量が、ＳｉＯ
2
換算で、４０～６０質量％であり、
Ｂ含量が、Ｂ
2
Ｏ
3
換算で、１５～３０質量％である、
〔１〕又は〔２〕に記載のガラスクロス。
〔４〕
前記ガラスクロスの弾性係数が、５０～７０ＧＰａである、
〔１〕～〔３〕のいずれか一項に記載のガラスクロス。
〔５〕
前記ガラスクロスの弾性係数が、５０～６３ＧＰａである、
〔４〕に記載のガラスクロス。
〔６〕
前記経糸及び前記緯糸を構成する前記ガラスフィラメントの平均直径が、各々独立して、３．５～５．４μｍである、
〔１〕～〔５〕のいずれか一項に記載のガラスクロス。
〔７〕
１ＧＨｚの周波数において５．０以下の誘電率を有する、
〔１〕～〔６〕のいずれか一項に記載のガラスクロス。
〔８〕
〔１〕～〔７〕のいずれか一項に記載のガラスクロスと、
該ガラスクロスに含浸されたマトリックス樹脂と、を有する、
プリプレグ。
〔９〕
〔１〕～〔７〕のいずれか一項に記載のガラスクロスを備える、
プリント配線板。
【発明の効果】

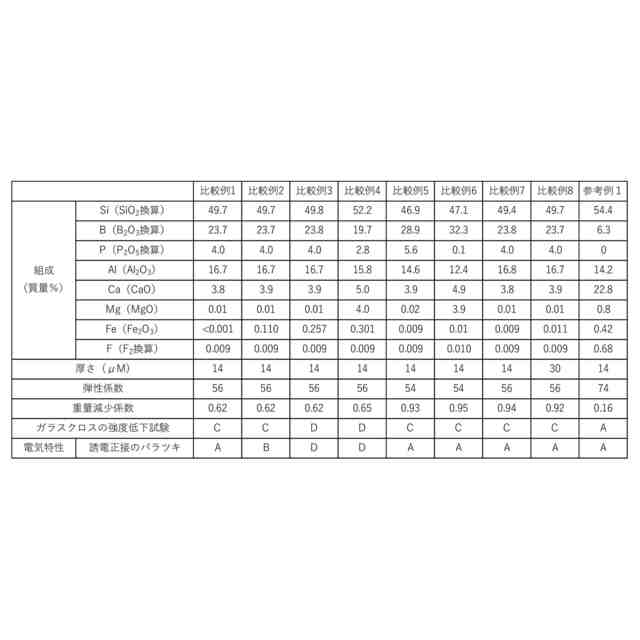

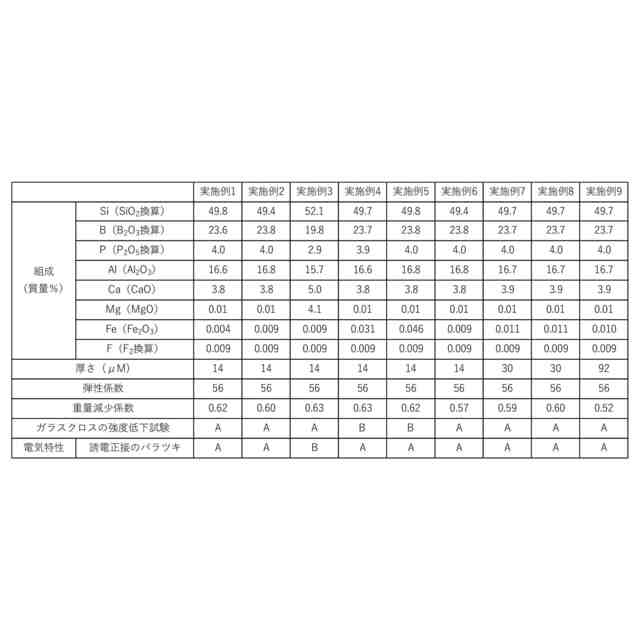

（【００１１】以降は省略されています）

関連特許
