特許ウォッチ

公開番号2025060295
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170956
出願日2023-09-29
発明の名称景品取得ゲーム装置
出願人株式会社セガ
代理人個人
主分類A63F 9/30 20060101AFI20250403BHJP(スポーツ;ゲーム;娯楽)
要約【課題】デザイン性を損なわず視認性が高くなるように鍵穴を配置した景品取得ゲーム装置を提供する。
【解決手段】本発明に係る景品取得ゲーム装置は、景品を収容する収容部と、前記収容部の前面に設けられた開閉扉と、前記収容部の前方に突出して設けられた操作卓と、前記操作卓で行われるゲーム操作に基づいて、前記景品を取得する動作を行う景品取得部と、鍵穴に挿入されたキーの回動によって前記開閉扉をロック状態又はアンロック状態にするロック機構と、を備え、前記操作卓の側面の一部に、鍵穴の取付面を斜め前方に向けた状態で配置したことを特徴とする。
【選択図】図4
特許請求の範囲【請求項１】
景品を収容する収容部と、
前記収容部の前面に設けられた開閉扉と、
前記収容部の前方に突出して設けられた操作卓と、
前記操作卓で行われるゲーム操作に基づいて、前記景品を取得する動作を行う景品取得部と、
鍵穴に挿入されたキーの回動によって前記開閉扉をロック状態又はアンロック状態にするロック機構と、
を備え、
前記操作卓の側面に鍵穴の取付面を斜め前方に向けた状態で配置したことを特徴とする、景品取得ゲーム装置。
続きを表示（約 360 文字）【請求項２】
前記開閉扉は、左扉と右扉を有し、
前記ロック機構は、左扉用の第１ロック機構と、右扉用の第２ロック機構を有し、
前記操作卓の左側面に、前記左扉をロック状態又はアンロック状態にするためのキーを差す鍵穴の取付面を、斜め前方に向けた状態で配置し、
前記操作卓の右側面に、前記右扉をロック状態又はアンロック状態にするためのキーを差す鍵穴の取付面を、斜め前方に向けた状態で配置したことを特徴とする、請求項１に記載の景品取得ゲーム装置。
【請求項３】
前記操作卓の左右方向の長さを前記収容部の左右方向の長さよりも短くすることによって、前記操作卓の左右両側に、鍵穴に対するキー操作を行うためのキー操作空間を形成したことを特徴とする、請求項２に記載の景品取得ゲーム装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、景品取得ゲーム装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
景品を収容する収容部と、収容部の前面に設けられた開閉扉と、鍵穴に挿入されたキーの回動によって開閉扉をロック状態又はアンロック状態にするロック機構を備えた景品取得ゲーム装置が知られている（たとえば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０１０８５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の景品取得ゲーム装置では、そのキーを挿入する鍵穴が、収容部の前面に配置されている。この配置により、作業者（店舗スタッフ等）が収容部に景品を補充するべく開閉扉をアンロック状態にする際に、視認性が高いので、そのキーを鍵穴に差したり鍵穴から抜いたりするキー操作がやりやすくなるものの、その景品取得ゲーム装置を正面から見たときにデザイン性が損なわれる虞がある。
【０００５】
本発明は、このような事情に鑑みてなされたものであり、その目的とするところは、デザイン性を損なわず視認性が高くなるように鍵穴を配置した景品取得ゲーム装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明の主たる発明は、
景品を収容する収容部と、
前記収容部の前面に設けられた開閉扉と、
前記収容部の前方に突出して設けられた操作卓と、
前記操作卓で行われるゲーム操作に基づいて、前記景品を取得する動作を行う景品取得部と、
鍵穴に挿入されたキーの回動によって前記開閉扉をロック状態又はアンロック状態にするロック機構と、
を備え、
前記操作卓の側面に鍵穴の取付面を斜め前方に向けた状態で配置したことを特徴とする、景品取得ゲーム装置である。
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【図面の簡単な説明】
【０００７】

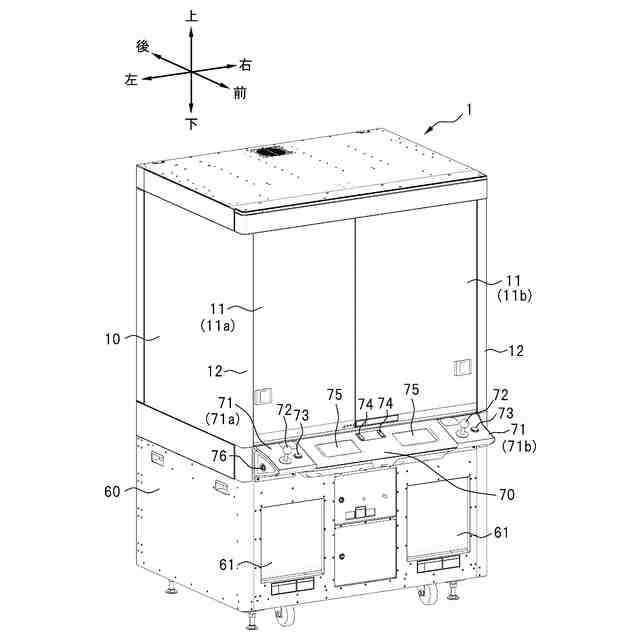

本実施形態に係る景品取得ゲーム装置１の構成を示す外観図である。

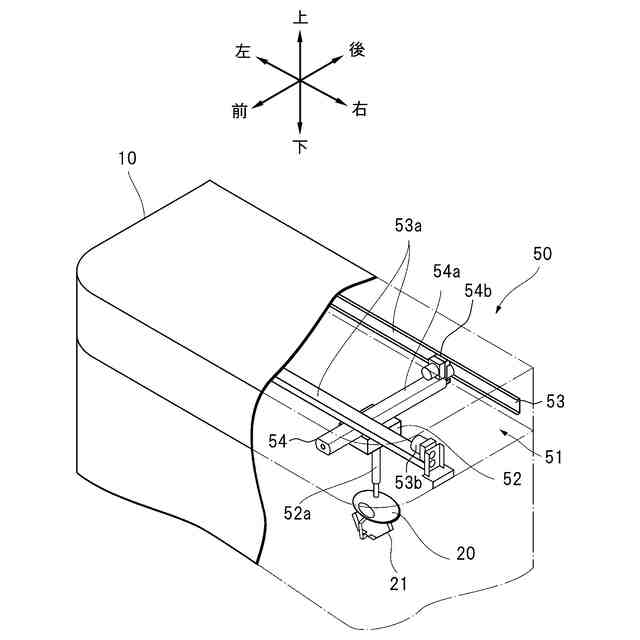

本実施形態に係る移動部５０の構成を示す概略図である。

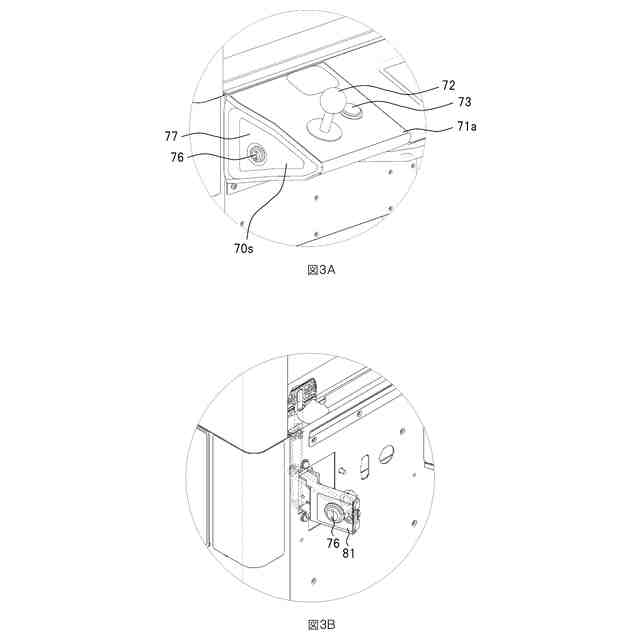

本実施形態に係る操作卓７０の左端を示す外観図である。図３Ａは、左側の第１操作部７１ａを取り外す前の操作卓７０の左端を示す斜視図である。図３Ｂは、左側の第１操作部７１ａを取り外した後の操作卓７０の左端を示す斜視図である。

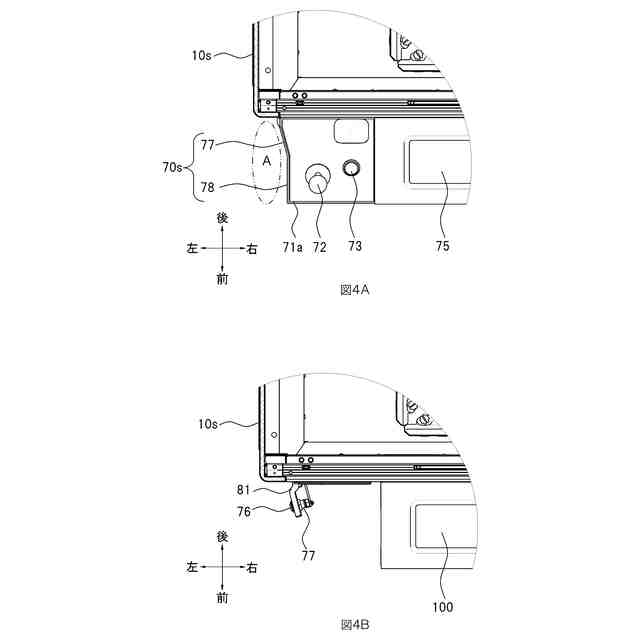

本実施形態に係る操作卓７０の左端を示す平面図である。図４Ａは、左側の第１操作部７１ａを取り外す前の操作卓７０の左端を示す平面図である。図４Ｂは、左側の第１操作部７１ａを取り外した後の操作卓７０の左端を示す平面図である。

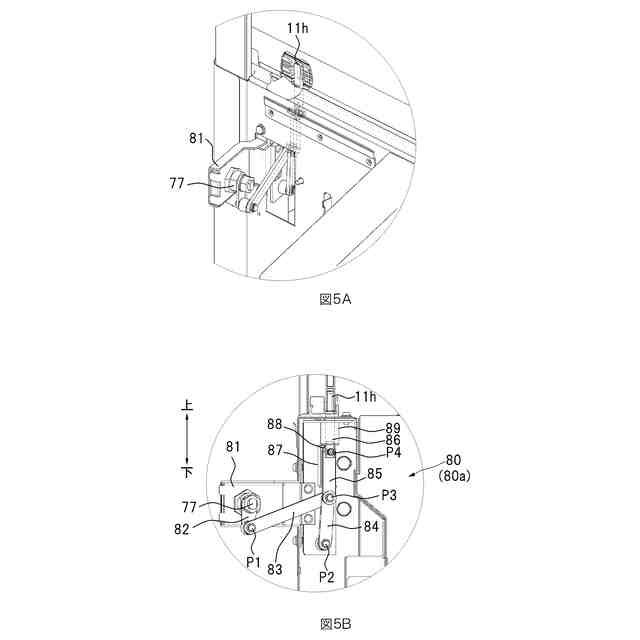

開閉扉１１をロック状態にしたときのロック機構を示す概略図である。図５Ａは、左扉１１ａをロック状態にしたときの第１ロック機構８０ａを示す概略斜視図である。図５Ｂは、左扉１１ａをロック状態にしたときの第１ロック機構８０ａを示す概略断面図である。

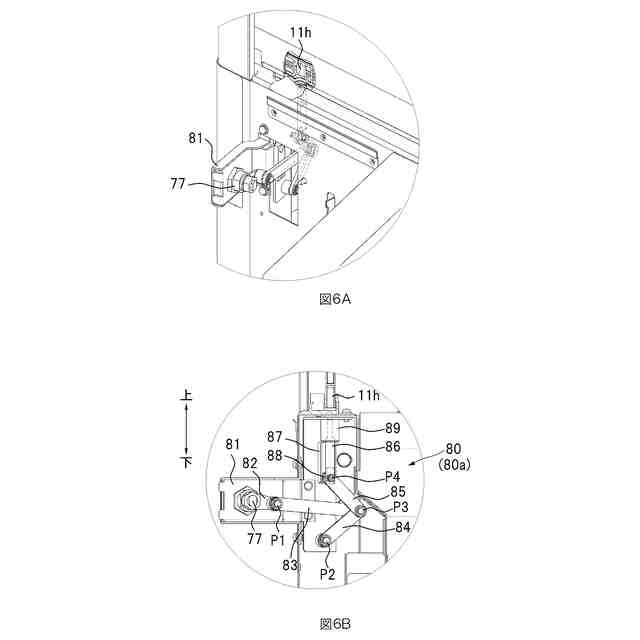

開閉扉１１をアンロック状態にしたときのロック機構を示す概略図である。図６Ａは、左扉１１ａをアンロック状態にしたときの第１ロック機構８０ａを示す概略斜視図である。図６Ｂは、左扉１１ａをアンロック状態にしたときの第１ロック機構８０ａを示す概略断面図である。
【発明を実施するための形態】
【０００８】
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
即ち、景品を収容する収容部と、
前記収容部の前面に設けられた開閉扉と、
前記収容部の前方に突出して設けられた操作卓と、
前記操作卓で行われるゲーム操作に基づいて、前記景品を取得する動作を行う景品取得部と、
鍵穴に挿入されたキーの回動によって前記開閉扉をロック状態又はアンロック状態にするロック機構と、
を備え、
前記操作卓の側面に鍵穴の取付面を斜め前方に向けた状態で配置したことを特徴とする、景品取得ゲーム装置である。
このような景品取得ゲーム装置によれば、キーを差し込む鍵穴を操作卓の側面に取り付けたため、景品取得ゲーム装置を正面から見てもデザイン性を損なわず、また、その鍵穴の取付面を斜め前方に向けた状態で操作卓の側面に配置したことによって、視認性も高くなるため、キーを鍵穴に差したり鍵穴から抜いたりするキー操作がやりやすくなる。
【０００９】
また、かかる景品取得ゲーム装置であって、
前記開閉扉は、左扉と右扉を有し、
前記ロック機構は、左扉用の第１ロック機構と、右扉用の第２ロック機構を有し、
前記操作卓の左側面に、前記左扉をロック状態又はアンロック状態にするためのキーを差す鍵穴の取付面を、斜め前方に向けた状態で配置し、
前記操作卓の右側面に、前記右扉をロック状態又はアンロック状態にするためのキーを差す鍵穴の取付面を、斜め前方に向けた状態で配置したこととしても良い。
このような景品取得ゲーム装置によれば、左扉及び右扉のそれぞれに対応させてロック機構を設けた場合であっても、キーを差し込む鍵穴を操作卓の左右側面にそれぞれ取り付けたため、景品取得ゲーム装置を正面から見てもデザイン性を損なわず、また、それらの鍵穴の取付面をそれぞれ斜め前方に向けた状態で操作卓の左右側面に配置したことによって、視認性も高くなるため、キーを鍵穴に差したり鍵穴から抜いたりするキー操作がやりやすくなる。
【００１０】
また、かかる景品取得ゲーム装置であって、
前記操作卓の左右方向の長さを前記収容部の左右方向の長さよりも短くすることによって、前記操作卓の左右両側に、鍵穴に対するキー操作を行うためのキー操作空間を形成したことしても良い。
このような景品取得ゲーム装置によれば、収容部の側面を壁に近づけて景品取得ゲーム装置を設置したり、他のゲーム装置の隣に並べて景品取得ゲーム装置を設置したりしても、操作卓の左右両側にキー操作空間が確保されることになるため、キーを鍵穴に差したり鍵穴から抜いたりするキー操作がやりやすくなる。
（【００１１】以降は省略されています）
