公開番号2025085846
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2025049464,2023201185
出願日2025-03-25,2020-03-19
発明の名称物品取得ゲーム装置
出願人株式会社セガ
代理人弁理士法人インターブレイン
主分類A63F 9/30 20060101AFI20250529BHJP(スポーツ;ゲーム;娯楽)
要約【課題】クレーンゲーム装置における興趣性を高める。
【解決手段】物品取得ゲーム装置は、プレイ空間に設けられ、獲得対象となる物品が載置される第1領域と物品の移動先となる第2領域とを有するゲームフィールドと、物品の取得を試行する物品取得部と、プレイヤからの操作を受け付ける操作部と、操作にしたがって、物品取得部を駆動する制御部と、を備える。第1領域は、第1方向に移動可能な第1載置板と、第1方向とは異なる第2方向に移動可能な第2載置板と、を備える。第2領域の形状は、第1載置板または第2載置板の移動量により変化する。
【選択図】図3
特許請求の範囲【請求項１】
プレイ空間に設けられ、獲得対象となる物品が載置される第１領域と前記物品の移動先となる第２領域とを有するゲームフィールドと、
前記物品の取得を試行する物品取得部と、
プレイヤからの操作を受け付ける操作部と、
前記操作にしたがって、前記物品取得部を駆動する制御部と、を備え、
前記第１領域は、
第１方向に移動可能な第１載置板と、
前記第１方向とは異なる第２方向に移動可能な第２載置板と、を備え、
前記第２領域の形状は、前記第１載置板または前記第２載置板の移動量により変化する、物品取得ゲーム装置。
続きを表示（約 170 文字）【請求項２】
前記第１載置板と前記第２載置板は、互いに面一となるように配置される、請求項１に記載の物品取得ゲーム装置。
【請求項３】
前記第１載置板の前記第２領域側の端部および前記第２載置板の前記第２領域側の端部の双方または一方には、前記第２領域を区画する遮蔽板が取り付けられる、請求項１または２に記載の物品取得ゲーム装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、景品等の物品を移動させて獲得する物品取得ゲームに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
多くのゲームセンターには、クレーンゲーム装置（物品取得ゲーム装置）が設置されている。クレーンゲーム装置の筐体内にはステージ（ゲームフィールド）が設けられ、ぬいぐるみやお菓子などの景品（物品）が載置される。プレイヤは、操作桿あるいは各種ボタンを駆使してクレーンを操作する。クレーンで景品を掴み、落下口に景品を移動できれば、プレイヤは景品を獲得できる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２２６７０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
オペレータは、クレーンゲーム装置内の景品の位置を調整することがある。景品を落下口の近くに配置すれば、プレイヤは景品を獲得しやすくなる。景品の位置を落下口から遠くすれば、プレイヤは景品を獲得しづらくなる。オペレータがこのように景品獲得の難易度を調整することで、クレーンゲームの興趣性を高めることができる。落下口に対する景品の距離を変える観点でいえば、景品の位置を変えずに落下口の大きさを調整した場合にも、同様の効果が得られる可能性がある。
【０００５】
本発明は、上記背景に鑑みて完成された発明であり、その主たる目的は、クレーンゲーム装置における興趣性を高める技術、を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の物品取得ゲーム装置は、プレイ空間に設けられ、獲得対象となる物品が載置される第１領域と物品の移動先となる第２領域とを有するゲームフィールドと、物品の取得を試行する物品取得部と、プレイヤからの操作を受け付ける操作部と、操作にしたがって、物品取得部を駆動する制御部と、を備える。第１領域は、第１方向に移動可能な第１載置板と、第１方向とは異なる第２方向に移動可能な第２載置板と、を備える。第２領域の形状は、第１載置板または第２載置板の移動量により変化する。
【発明の効果】
【０００７】
本発明によれば、クレーンゲーム装置における興趣性を高めやすくする。
【図面の簡単な説明】
【０００８】
クレーンゲーム装置の斜視図である。

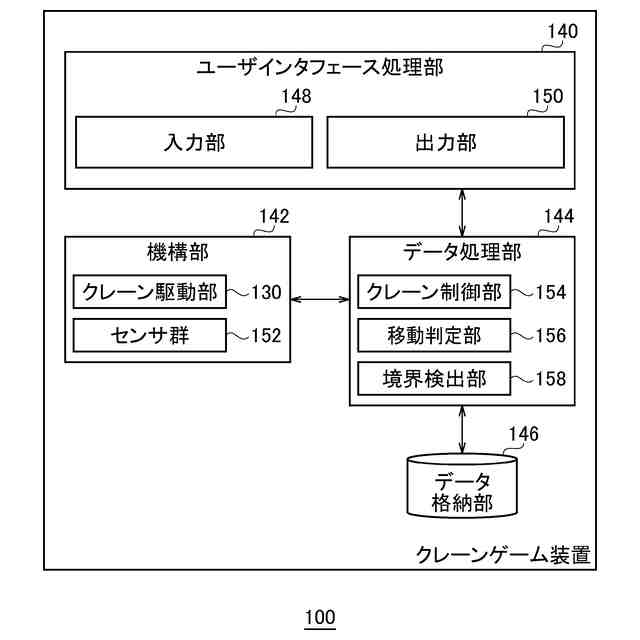

クレーンゲーム装置の機能ブロック図である。

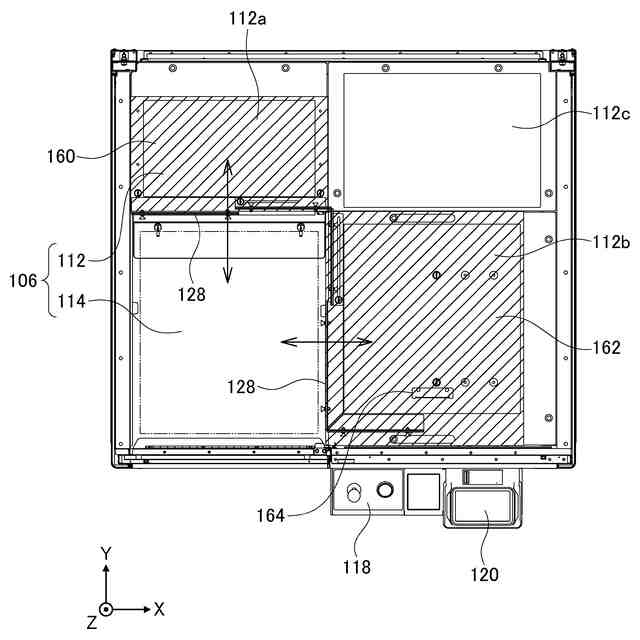

景品載置台の上面図である。

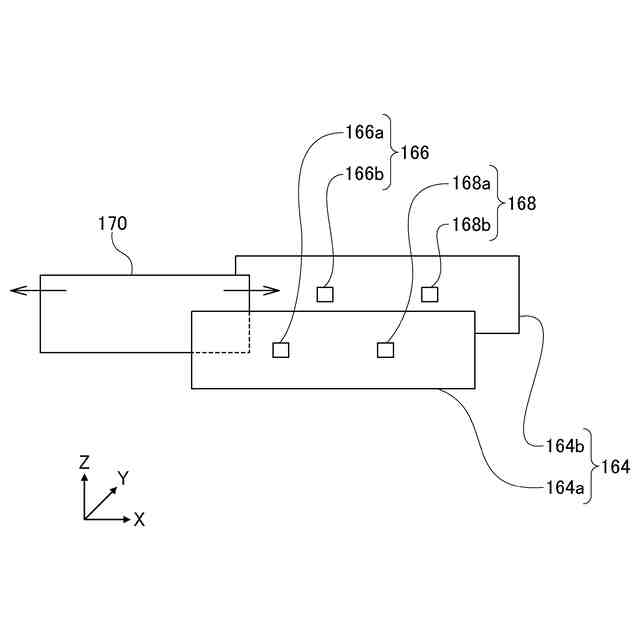

位置検出センサの構成図である。

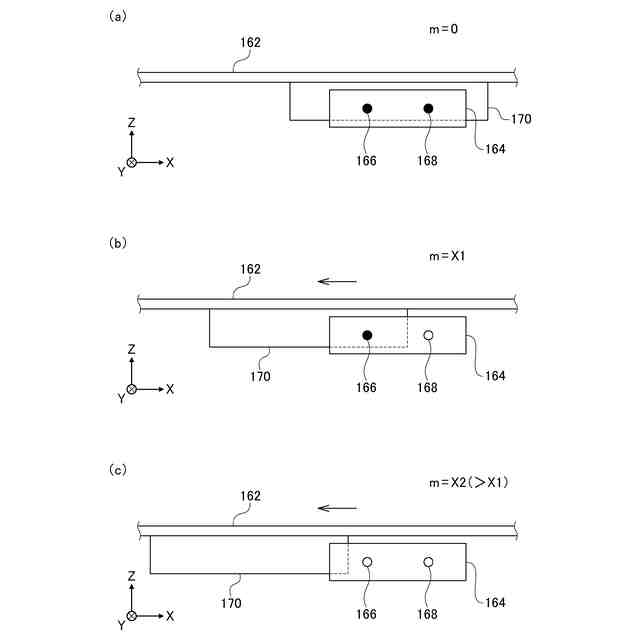

図５（ａ）は、移動量ｍ＝０におけるＸプレートと位置検出センサの関係を示す模式図である。図５（ｂ）は、移動量ｍ＝Ｘ１におけるＸプレートと位置検出センサの関係を示す模式図である。図５（ｃ）は、移動量ｍ＝Ｘ２におけるＸプレートと位置検出センサの関係を示す模式図である。

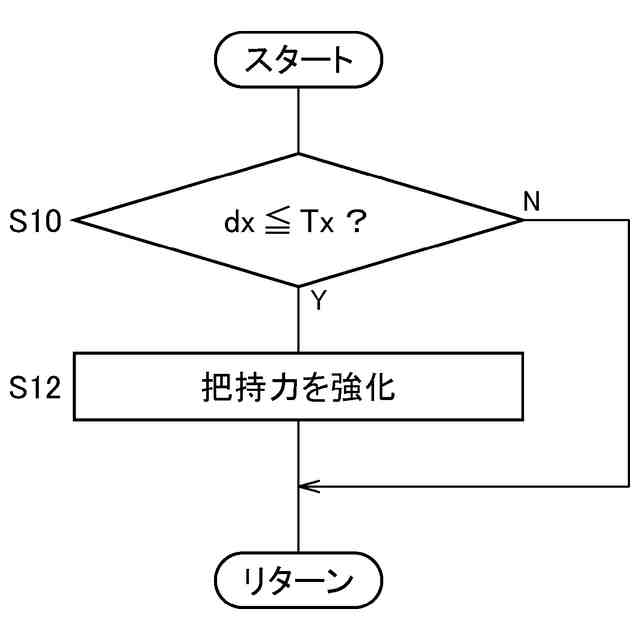

アームの把持力調整過程を示すフローチャートである。

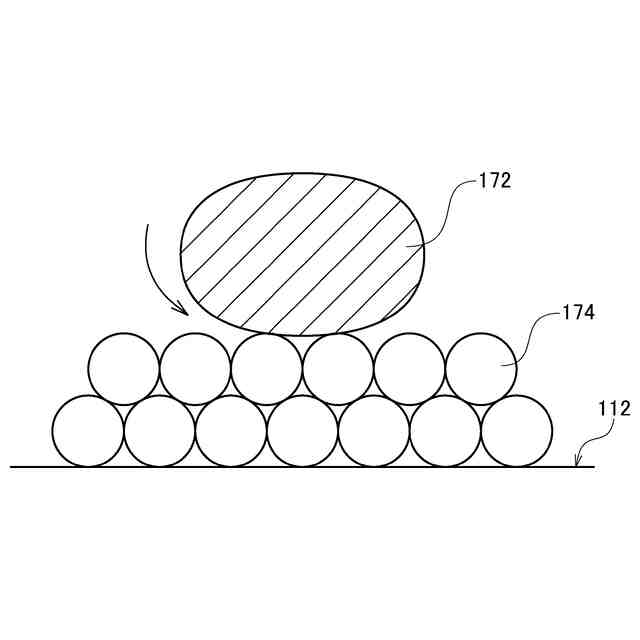

載置領域における景品の載置状態を示す模式図である。

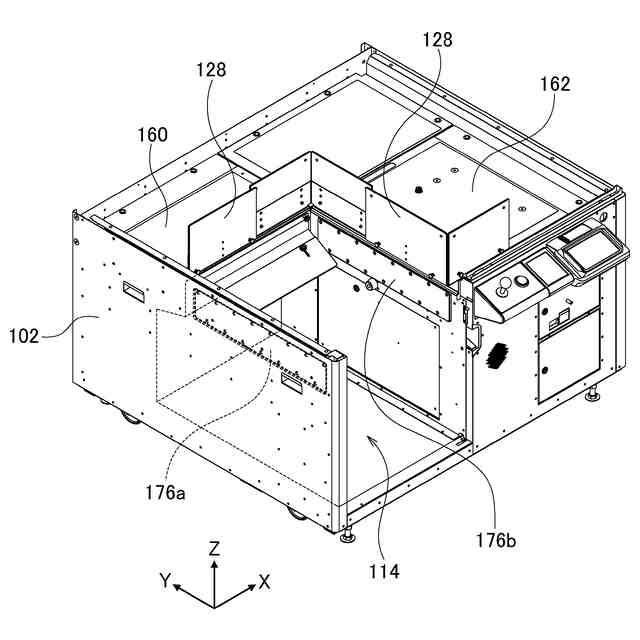

基台の斜視図である。
プライスセンサの斜視図である。
景品およびカラーボールの検出方法を説明するための模式図である。
ディスプレイバーを設置するときの様子を示すクレーンゲーム装置の第１の分解斜視図である。
ディスプレイバーを設置するときの様子を示すクレーンゲーム装置の第２の分解斜視図である。
ディスプレイバーと第１支柱の嵌合部分の拡大図である。
図１４（ａ）は、初期設定時におけるクレーンの上面図である。図１４（ｂ）は、初期設定時におけるクレーンの正面図である。
図１５（ａ）は、３０度回転させたときのクレーンの上面図である。図１５（ｂ）は、３０度回転させたときのクレーンの正面図である。
図１６（ａ）は、デザインカバーを調整したときのクレーンの上面図である。図１６（ｂ）は、デザインカバーを調整したときのクレーンの正面図である。
クレーンのデザインカバー周辺の分解斜視図である。
クレーンのデザインカバー周辺の側断面図である。
収納ボックスの側断面図である。
【発明を実施するための形態】
【０００９】

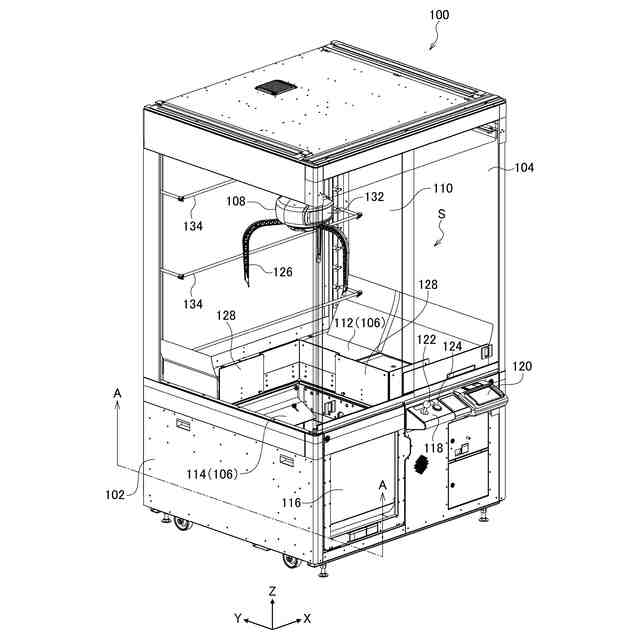

図１は、クレーンゲーム装置１００の斜視図である。
クレーンゲーム装置１００は、一般的には、遊園地やゲームセンターなどの遊戯施設に設置される。図１に示すように、プレイヤから見たときのクレーンゲーム装置１００の左右方向をＸ方向、前後方向をＹ方向、上下方向をＺ方向として説明する。
【００１０】
クレーンゲーム装置１００は、直方体形状の基台１０２と、基台１０２上に設けられた箱型の景品収容部１０４を備える。景品収容部１０４の内方にプレイ空間Ｓが形成され、景品載置台１０６（ゲームフィールド）が設けられる。景品載置台１０６上には、ぬいぐるみや雑貨等の景品のほか、景品載置台１０６を装飾するためのカラーボールが配置される（後述）。景品載置台１０６の上方にはクレーン１０８が設けられる。クレーン１０８は、プレイ空間Ｓの前後左右および上下に移動でき、景品を把持／解放する。
（【００１１】以降は省略されています）
