公開番号2025060284
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170941
出願日2023-09-29
発明の名称景品取得ゲーム装置
出願人株式会社セガ
代理人個人
主分類A63F 9/30 20060101AFI20250403BHJP(スポーツ;ゲーム;娯楽)
要約【課題】第1プレイエリア及び第2プレイエリアそれぞれの大きさを簡単に把握できるようにする。
【解決手段】本発明に係る景品取得ゲーム装置は、景品を収容する収容部と、前記収納部内で左右に隣り合う左側の第1プレイエリア及び右側の第2プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、作業者の設定操作に基づいて、前記第1プレイエリアと前記第2プレイエリアの境界位置を決定する決定部と、決定された境界位置に応じて、前記第1プレイエリアに対応する第1発光エリアと前記第2プレイエリアに対応する第2発光エリアを変更する発光部を備える。
【選択図】図11
特許請求の範囲【請求項１】
景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
作業者の設定操作に基づいて、前記第１プレイエリアと前記第２プレイエリアの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置。
続きを表示（約 1,200 文字）【請求項２】
景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
前記第１プレイエリアの右端位置及び前記第２プレイエリアの左端位置の少なくとも一方を検出する位置検出部と、
前記第１プレイエリアの右端位置及び前記第２プレイエリアの左端位置の少なくとも一方の検出位置に基づいて、前記第１プレイエリアと前記第２プレイエリアとの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置。
【請求項３】
景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
前記第１プレイエリアと前記第２プレイエリアを仕切るための仕切板の位置を検出する位置検出部と、
仕切板の検出位置に基づいて、前記第１プレイエリアと前記第２プレイエリアの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置。
【請求項４】
景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
前記第１プレイエリアにおける景品取得部の右方向への移動限界位置及び前記第２プレイエリアにおける景品取得部の左方向への移動限界位置の少なくとも一方を検出する位置検出部と、
前記第１プレイエリア及び前記第２プレイエリアの前記移動限界位置の少なくとも一方の検出位置に基づいて、前記第１プレイエリアと前記第２プレイエリアとの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置。
【請求項５】
前記発光部は、前記第１プレイエリアに対応する第１発光エリアの発光色と、前記第２プレイエリアに対応する第２発光エリアの発光色とを異ならせる、
請求項１－４のいずれかに景品取得ゲーム装置。
【請求項６】
前記発光部は、前記第１プレイエリアに対応する第１発光エリアの発光パターンと、前記第２プレイエリアに対応する第２発光エリアの発光パターンとを異ならせる、
請求項１－４のいずれかに景品取得ゲーム装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、景品取得ゲーム装置に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
景品を収容する収容部内で前記景品を取得する景品取得部を移動させて遊戯者にゲームプレイさせる景品取得ゲーム装置が知られている（たとえば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－９８０７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の景品取得ゲーム装置は、遊戯者が景品取得ゲームをプレイする第１プレイエリアを収容部内の左側に形成し、右側に第２プレイエリアを形成している。第１プレイエリアと第２プレイエリアでは、それぞれに配置された景品取得部が移動可能となっている。収容部内で第１プレイエリアと第２プレイエリアの大きさを変更できる構造を採用した場合に、見た目だけではそれぞれの大きさを把握できない虞がある。
【０００５】
本発明は、このような事情に鑑みてなされたものであり、その目的とするところは、第１プレイエリア及び第２プレイエリアそれぞれの大きさを簡単に把握できるようにすることにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明の主たる発明は、
景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
作業者の設定操作に基づいて、前記第１プレイエリアと前記第２プレイエリアの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置である。
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【図面の簡単な説明】
【０００７】

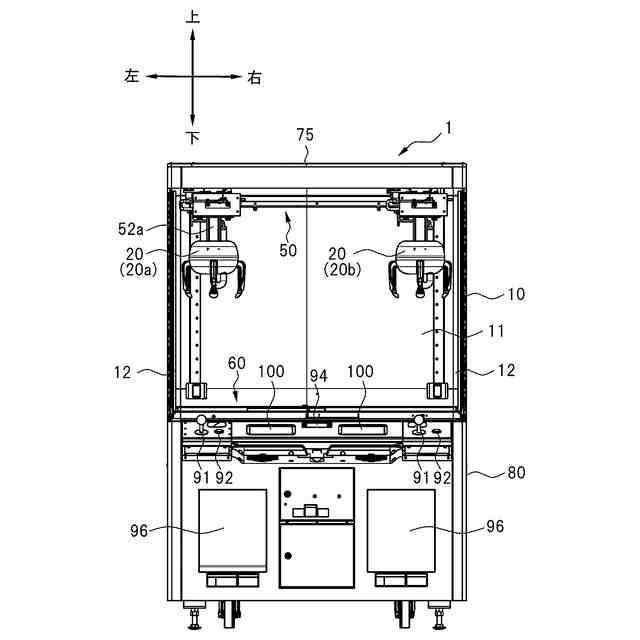

本実施形態に係る景品取得ゲーム装置１の構成を示す外観図である。

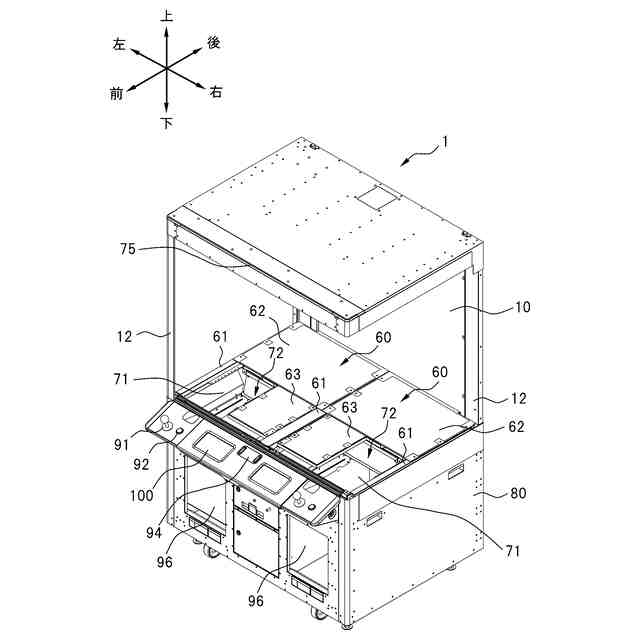

本実施形態に係る景品取得ゲーム装置１の構成を示す概略斜視図である。

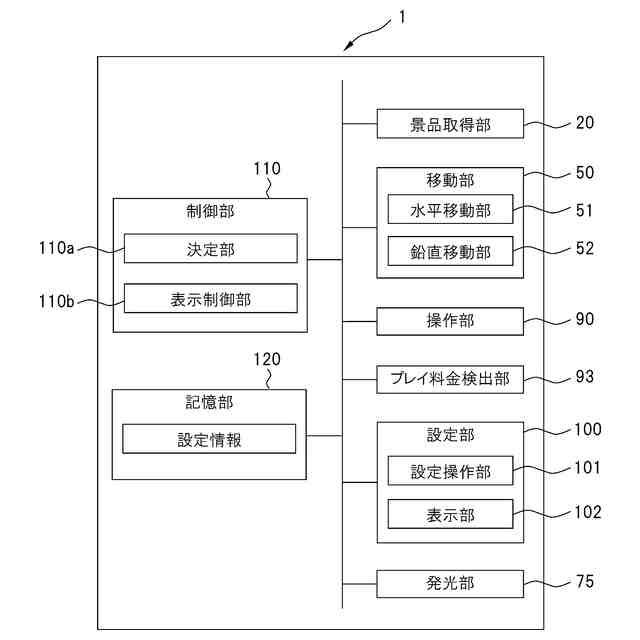

本実施形態に係る景品取得ゲーム装置１の構成を示すブロック図である。

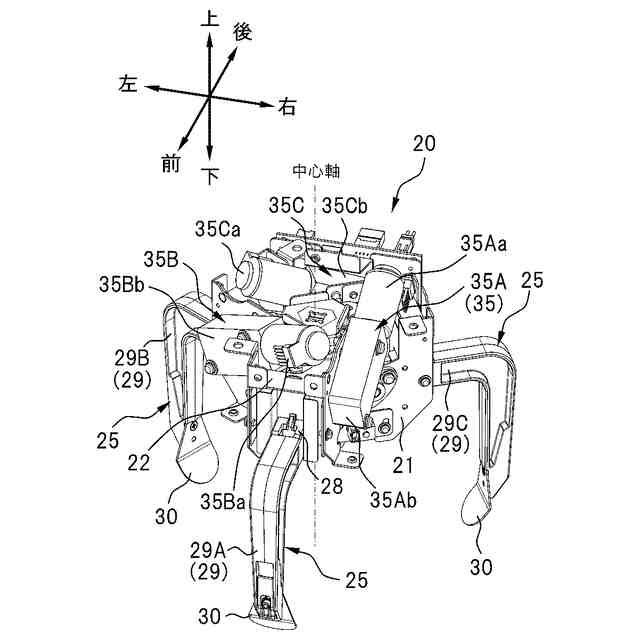

本実施形態に係る景品取得部２０の構成を示す概略図である。

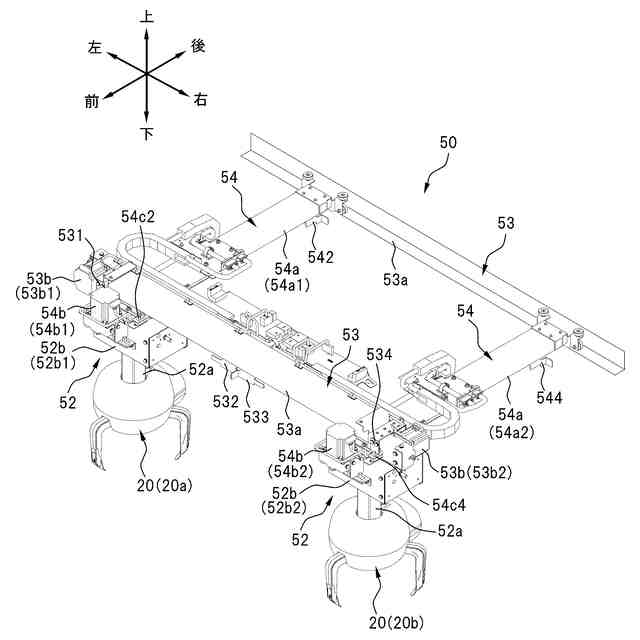

本実施形態に係る移動部５０の構成を示す概略斜視図である。

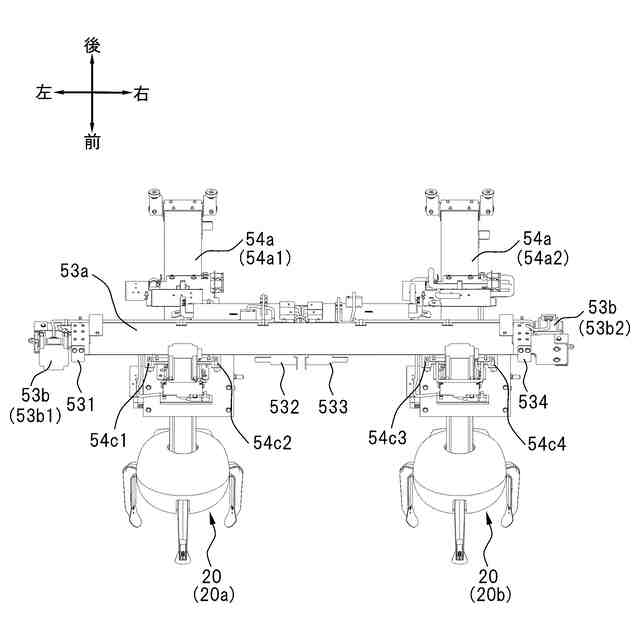

本実施形態に係る移動部５０の構成を示す平面側斜視図である。
本実施形態に係る移動部５０の構成を示す右面側斜視図である。
本実施形態に係る第１右端作動部５３２の構成を示す概略斜視図である。

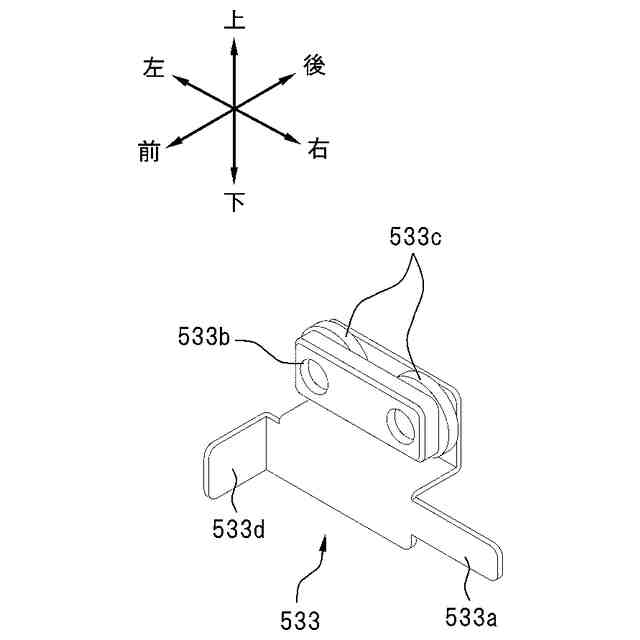

本実施形態に係る第２左端作動部５３３の構成を示す概略斜視図である。
本実施形態に係る景品取得ゲーム装置１の動作例を説明するフローチャートである。

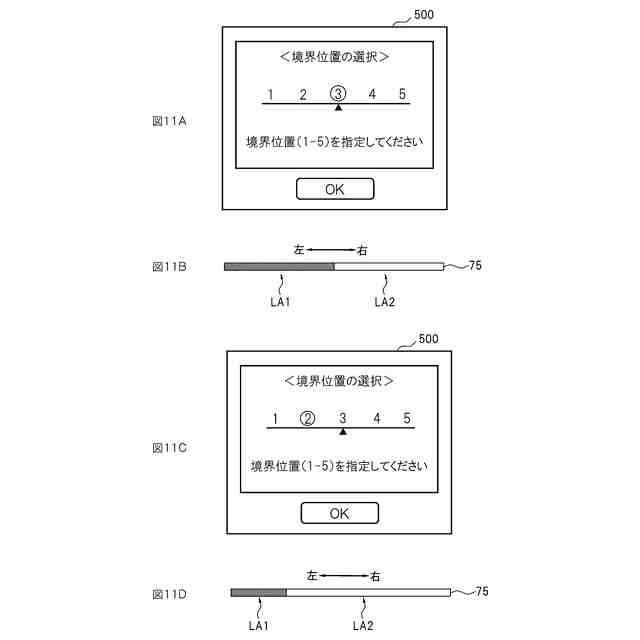

設定部１００を用いて発光エリアを設定する場合について説明する図である。図１１Ａは、第１プレイエリアと第２プレイエリアを同じ大きさにするときの境界位置が選択された状態の設定画面５００を示すイメージ図である。図１１Ｂは、第１発光エリアＬＡ１と第２発光エリアＬＡ２が同じ大きさとなる状態の発光部７５を示す概略正面図である。図１１Ｃは、第１プレイエリアよりも第２プレイエリアを大きくするときの境界位置が選択された状態の設定画面５００を示すイメージ図である。図１１Ｄは、第１発光エリアＬＡ１よりも第２発光エリアＬＡ２が大きくなる状態の発光部７５を示す概略正面図である。
第１プレイエリアよりも第２プレイエリアを小さくするときの第１右端作動部５３２と第２左端作動部５３３の配置状態を示す概略外観図である。
第１右端作動部５３２と第２左端作動部５３３を用いて発光エリアを設定する場合について説明する図である。図１３Ａは、第１プレイエリアＰＡ１と第２プレイエリアＰＡ２が同じ大きさのときの収容部内を示す概略平面図である。図１３Ｂは、第１発光エリアＬＡ１と第２発光エリアＬＡ２が同じ大きさとなる状態の発光部７５を示す概略正面図である。図１３Ｃは、第１プレイエリアＰＡ１よりも第２プレイエリアＰＡ２を小さくしたときの収容部内を示す概略平面図である。図１３Ｄは、第１発光エリアＬＡ１よりも第２発光エリアＬＡ２が小さくなる状態の発光部７５を示す概略正面図である。
第１プレイエリアと第２プレイエリアを同じ大きさにするときの仕切板６５の配置状態を示す概略外観図である。
第１プレイエリアよりも第２プレイエリアを大きくするときの仕切板６５の配置状態を示す概略外観図である。
仕切板６５を用いて発光エリアを設定する場合について説明する図である。図１６Ａは、第１プレイエリアＰＡ１と第２プレイエリアＰＡ２が同じ大きさのときの収容部内を示す概略平面図である。図１６Ｂは、第１発光エリアＬＡ１と第２発光エリアＬＡ２が同じ大きさとなる状態の発光部７５を示す概略正面図である。図１６Ｃは、第１プレイエリアＰＡ１よりも第２プレイエリアＰＡ２を大きくしたときの収容部内を示す概略平面図である。図１６Ｄは、第１発光エリアＬＡ１よりも第２発光エリアＬＡ２が大きくなる状態の発光部７５を示す概略正面図である。
本実施形態に係る作動部５３５の構成を示す概略斜視図である。
【発明を実施するための形態】
【０００８】
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
即ち、景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
作業者の設定操作に基づいて、前記第１プレイエリアと前記第２プレイエリアの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置である。
このような景品取得ゲーム装置によれば、第１プレイエリアと第２プレイエリアの境界位置が作業者の設定操作に従って決定されると、その境界位置に合わせて第１発光エリアと第２発光エリアが変更されることになるため、その第１発光エリアと第２発光エリアの発光状態を見ることによって、第１プレイエリア及び第２プレイエリアそれぞれの大きさを簡単に把握できる。
【０００９】
また、景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
前記第１プレイエリアの右端位置及び前記第２プレイエリアの左端位置の少なくとも一方を検出する位置検出部と、
前記第１プレイエリアの右端位置及び前記第２プレイエリアの左端位置の少なくとも一方の検出位置に基づいて、前記第１プレイエリアと前記第２プレイエリアとの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置である。
このような景品取得ゲーム装置によれば、第１プレイエリアの右端位置及び前記第２プレイエリアの左端位置の少なくとも一方の位置検出によって、第１プレイエリアと第２プレイエリアの境界位置が決定されると、その境界位置に合わせて第１発光エリアと第２発光エリアが変更されることになるため、その第１発光エリアと第２発光エリアの発光状態を見ることによって、第１プレイエリア及び第２プレイエリアそれぞれの大きさを簡単に把握できる。
【００１０】
また、景品を収容する収容部と、
前記収納部内で左右に隣り合う左側の第１プレイエリア及び右側の第２プレイエリアのそれぞれに配置され、収容された景品を取得する景品取得部と、
前記第１プレイエリアと前記第２プレイエリアを仕切るための仕切板の位置を検出する検出部と、
仕切板の検出位置に基づいて、前記第１プレイエリアと前記第２プレイエリアの境界位置を決定する決定部と、
決定された境界位置に応じて、前記第１プレイエリアに対応する第１発光エリアと前記第２プレイエリアに対応する第２発光エリアを変更する発光部と、
を備えた景品取得ゲーム装置である。
このような景品取得ゲーム装置によれば、仕切板の位置検出によって第１プレイエリアと第２プレイエリアの境界位置が決定されると、その境界位置に合わせて第１発光エリアと第２発光エリアが変更されることになるため、その第１発光エリアと第２発光エリアの発光状態を見ることによって、第１プレイエリア及び第２プレイエリアそれぞれの大きさを簡単に把握できる。
