公開番号2025059991
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170449
出願日2023-09-29
発明の名称利用ユニット及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 13/20 20060101AFI20250403BHJP(加熱;レンジ;換気)
要約【課題】冷媒センサの交換作業を容易にする。
【解決手段】利用ユニット(20)は、筐体(50)と、仕切り板(53)と、ファン(24)及び電装品箱(61)と、熱交換器(23)及び冷媒センサ(65)と、第1伝送線(62)と、電装品箱コネクタ(63)と、を備える。仕切り板(53)は、筐体(50)の内部をファン室(57)と熱交換室(58)とに分ける。ファン(24)及び電装品箱(61)は、ファン室(57)に配置される。熱交換器(23)及び冷媒センサ(65)は、熱交換室(58)に配置される。冷媒センサ(65)は、漏洩した冷媒を検知する。第1伝送線(62)は、電装品箱(61)から仕切り板(53)の通過部(54)を通って熱交換室(58)へ延びる。電装品箱コネクタ(63)は、熱交換室(58)に配置される。中継コネクタ(63)は、第1伝送線(62)と冷媒センサ(65)とを接続する。
【選択図】図8
特許請求の範囲【請求項１】
筐体（５０）と、

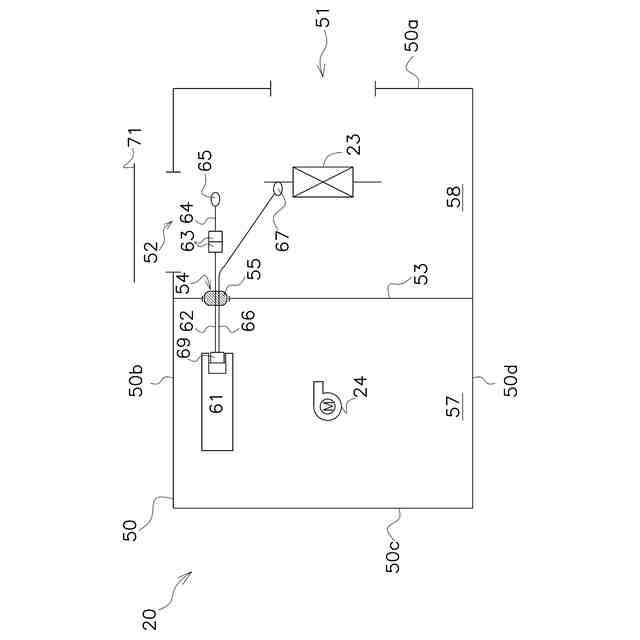

前記筐体の内部をファン室（５７）と熱交換室（５８）とに分ける仕切り板（５３）と、
前記ファン室に配置される、ファン（２４）及び電装品箱（６１）と、
前記熱交換室に配置される、熱交換器（２３）及び漏洩した冷媒を検知する第１センサ（６５）と、
前記電装品箱から前記仕切り板の通過部（５４）を通って前記熱交換室へ延びる第１伝送線（６２）と、
前記熱交換室に配置され、前記第１伝送線と前記第１センサとを接続する第１コネクタ（６３）と、
を備える、利用ユニット（２０）。
続きを表示（約 850 文字）【請求項２】
前記筐体は、第１面（５０ａ）及び第２面（５０ｂ）を有し、
前記第１面は、調和済み空気を通過させる吹出口（５１）を有し、
前記第２面は、作業者による前記第１センサへの処置を可能にするメンテナンス開口（５２）を有する、
請求項１に記載の利用ユニット。
【請求項３】
前記第１センサから前記第１コネクタへ延びる第２伝送線（６４）、
をさらに備える、
請求項２に記載の利用ユニット。
【請求項４】

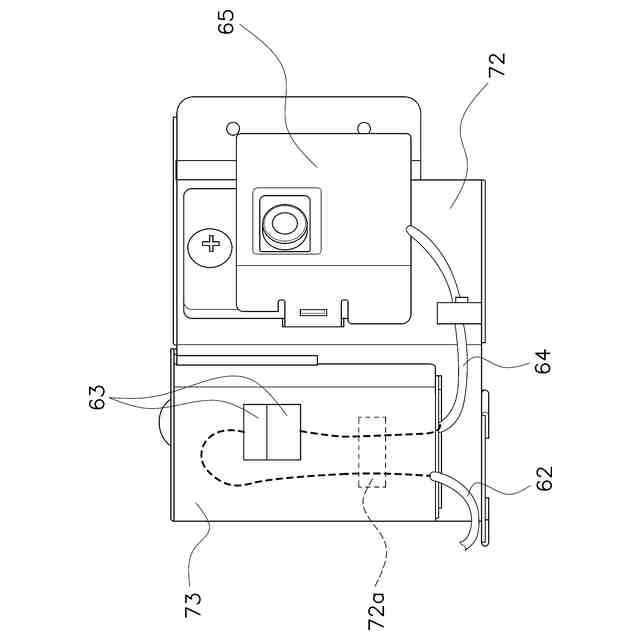

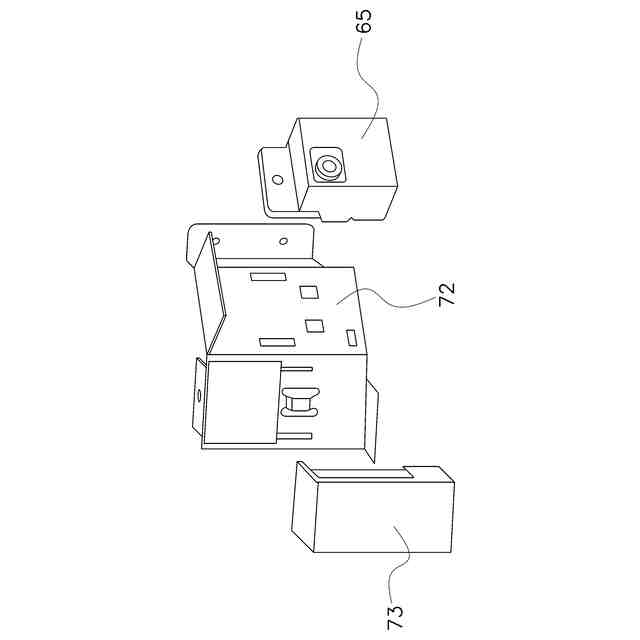

前記第１コネクタを保持するか、又は前記第１伝送線と前記第２伝送線の両方を保持する、伝送線保持部材（７２）、
をさらに備える、
請求項３に記載の利用ユニット。
【請求項５】
前記メンテナンス開口を閉じるメンテナンス蓋（７１）、
をさらに備え、
前記メンテナンス蓋には、前記第１センサ及び前記伝送線保持部材のうちの少なくとも一方が固定されている、
請求項４に記載の利用ユニット。
【請求項６】
前記熱交換室に配置され、前記冷媒の漏洩以外の事象を検知する第２センサ（６７）、
をさらに備え、
前記電装品箱から前記第２センサを接続する伝送線はコネクタに接続されない、
請求項１から５のいずれか１項に記載の利用ユニット。
【請求項７】
前記第１伝送線を前記電装品箱から切り離すことが可能な第２コネクタ（６９）、
をさらに備える、
請求項１から５のいずれか１項に記載の利用ユニット。
【請求項８】
前記通過部に設けられ、前記通過部を空気流が通過することを抑制するシール材（５５）、
をさらに備える、
請求項１から５のいずれか１項に記載の利用ユニット。
【請求項９】
請求項１から５のいずれか１項に記載の利用ユニット、

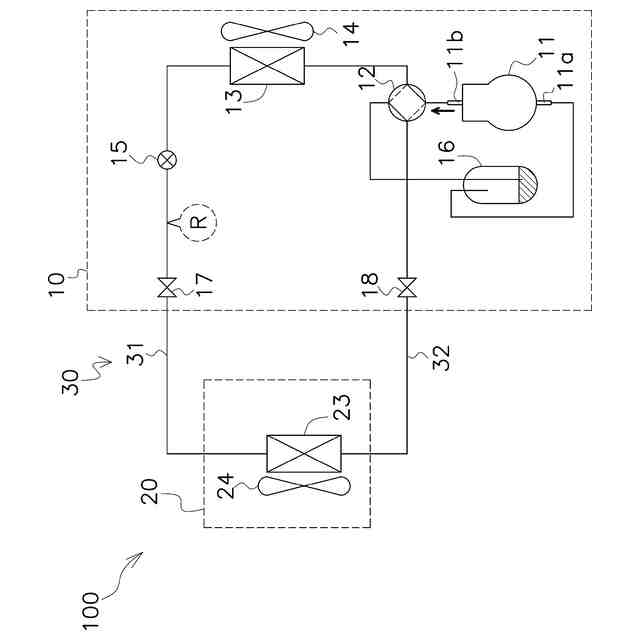

を備える、冷凍装置（１００）。

発明の詳細な説明【技術分野】
【０００１】
この開示は、漏洩した冷媒を検出するための冷媒センサを設けられた利用ユニット、及びそれを備える冷凍装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１（特開２０１９－０１１９１４号公報）に開示されている利用ユニットは、筐体と冷媒センサとを有する。冷媒センサは、筐体内に漏洩した冷媒を検出する。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
冷媒センサが冷媒を検知すると、冷媒センサに用いられている材料の物性が変化する。この変化は、冷媒センサの性能低下や寿命短縮の原因となるおそれがある。したがって、冷媒センサが冷媒を検知するたびに、冷媒センサを新品に交換することが理想的である。冷媒センサの交換作業を容易にするように利用ユニットの設計を行っておくことは、設置後の冷凍装置の保守作業のために重要である。
【課題を解決するための手段】
【０００４】
第１観点の利用ユニットは、筐体と、仕切り板と、ファン及び電装品箱と、熱交換器及び第１センサと、第１伝送線と、第１コネクタと、を備える。仕切り板は、筐体の内部をファン室と熱交換室とに分ける。ファン及び電装品箱は、ファン室に配置される。熱交換器及び第１センサは、熱交換室に配置される。第１センサは、漏洩した冷媒を検知する。第１伝送線は、電装品箱から仕切り板の通過部を通って熱交換室へ延びる。第１コネクタは、熱交換室に配置される。第１コネクタは、第１伝送線と第１センサとを接続する。
【０００５】
この構成によれば、第１コネクタによって第１センサを電装品箱から切り離すことが可能になる。したがって、第１センサの交換作業が容易になる。具体的には、第１センサの交換時に、電装品箱と第１センサとを接続する伝送線を仕切り板から抜き差しする必要がない。したがって、抜き差しに起因して伝送線が破損したり、伝送線と仕切り板との間のシール性が不十分になったりすることを抑制できる。
【０００６】
第２観点の利用ユニットは、第１観点の利用ユニットであって、筐体が、第１面及び第２面を有する。第１面は、調和済み空気を通過させる吹出口を有する。第２面は、作業者による第１センサへの処置を可能にするメンテナンス開口を有する。
【０００７】
この構成によれば、筐体において、メンテナンス開口と吹出口とが別の面に設けられる。したがって、メンテナンス開口の面積を確保できるので、メンテナンス作業が行いやすい。
【０００８】
第３観点の利用ユニットは、第２観点の利用ユニットであって、第２伝送線をさらに備える。第２伝送線は、第１センサから第１コネクタへ延びる。
【０００９】
この構成によれば、第２伝送線の存在により、第１センサは第１コネクタから離間して配置できる。したがって、第１センサの配置場所の自由度が増し、メンテナンスが容易になる。
【００１０】
第４観点の利用ユニットは、第３観点の利用ユニットであって、伝送線保持部材をさらに備える。伝送線保持部材は、第１コネクタを保持するか、又は第１伝送線と第２伝送線の両方を保持する。
（【００１１】以降は省略されています）
