公開番号2025059922
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170324
出願日2023-09-29
発明の名称排気系装置
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類F01N 13/18 20100101AFI20250403BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】溶接に必要なスペースを理由とした排気系装置の大型化を抑制する。
【解決手段】排気系装置は、筒状部材と、連結部材と、被溶接部材とを備える。連結部材は、筒状部材の開口端を少なくとも部分的に覆うように、筒状部材に連結される。被溶接部材は、筒状部材の側部に配置される。連結部材は、筒状部材と溶接により連結される。筒状部材及び連結部材の少なくとも一方は、筒状部材と連結部材との境界に、被溶接部材の外縁に対応する形状を有する切欠き部を備える。被溶接部材は、切欠き部の内側に部分的に収容されるように、筒状部材と連結部材との境界に配置され、筒状部材及び連結部材の少なくとも一方と溶接される。

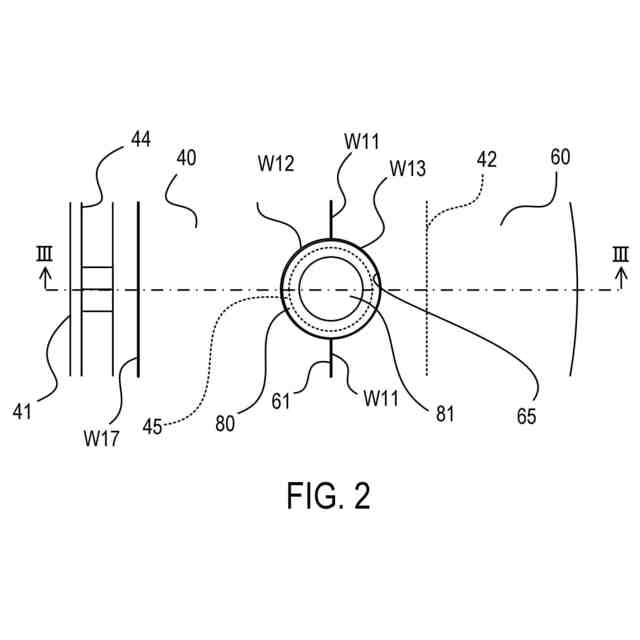

【選択図】図2
特許請求の範囲【請求項１】
排気ガスが流れるように構成される筒状部材と、
前記筒状部材の開口端を少なくとも部分的に覆うように、前記筒状部材に連結される連結部材と、
前記筒状部材の側部に配置される被溶接部材と、
を備え、
前記連結部材は、前記筒状部材と溶接により連結され、

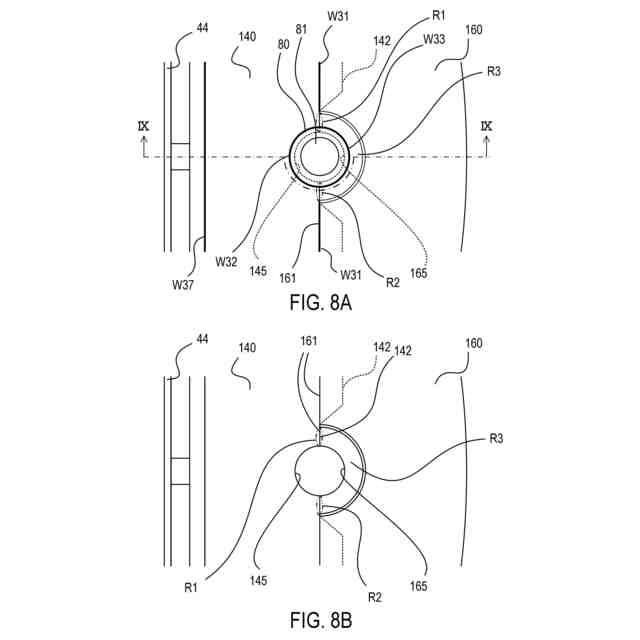

前記筒状部材及び前記連結部材の少なくとも一方は、前記筒状部材と前記連結部材との境界に、前記被溶接部材の外縁に対応する形状を有する切欠き部を備え、
前記被溶接部材は、前記切欠き部の内側に部分的に収容されるように、前記筒状部材と前記連結部材との境界に配置され、前記筒状部材及び前記連結部材の少なくとも一方と溶接される排気系装置。
続きを表示（約 520 文字）【請求項２】
前記被溶接部材は、その周囲で、前記筒状部材及び前記連結部材と溶接される請求項１記載の排気系装置。
【請求項３】

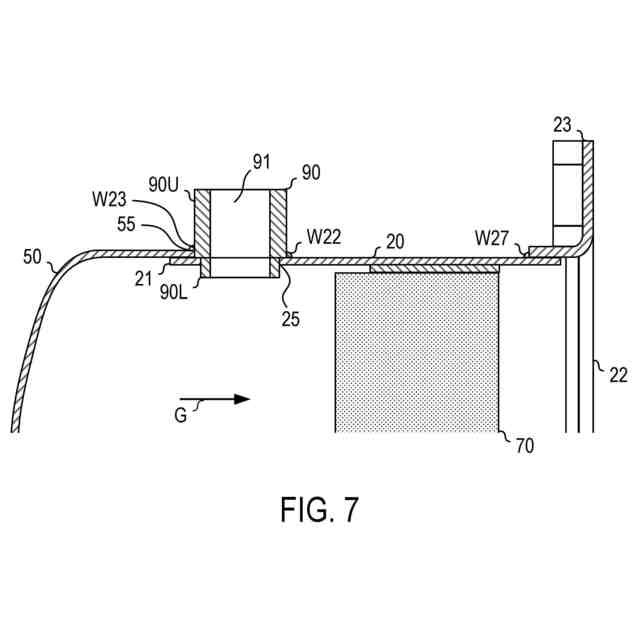

前記筒状部材は、前記排気ガスに対する浄化用部材を内側に収容するケースであり、
前記被溶接部材は、前記筒状部材の内側に部品を取り付けるためのボスであり、
前記筒状部材と前記連結部材との境界には、前記切欠き部に対応する位置に、前記筒状部材の内側に通じる孔が形成されている請求項１記載の排気系装置。
【請求項４】

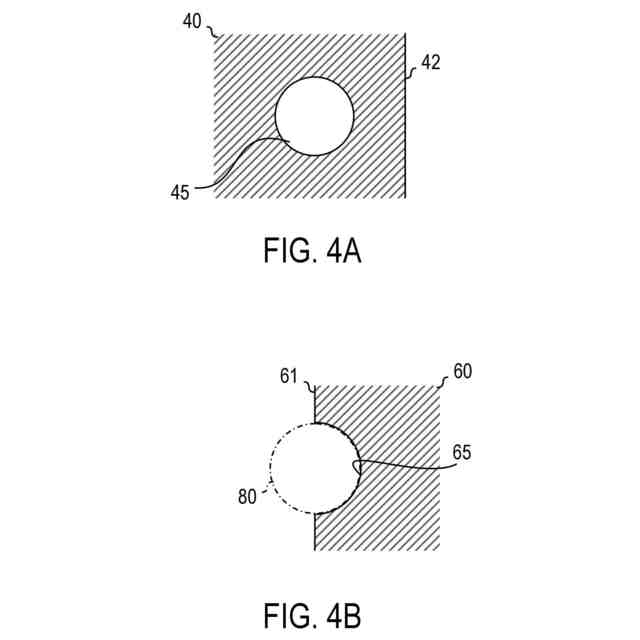

前記被溶接部材は、円筒状の外形を有し、
前記切欠き部は、前記被溶接部材の外縁に相似する円弧状の切欠き部である請求項１記載の排気系装置。
【請求項５】
前記連結部材は、前記開口端の周囲で、前記筒状部材の側部を外側から覆うように、前記筒状部材に連結され、
前記切欠き部は、前記連結部材に少なくとも設けられる請求項１～請求項４のいずれか一項記載の排気系装置。
【請求項６】

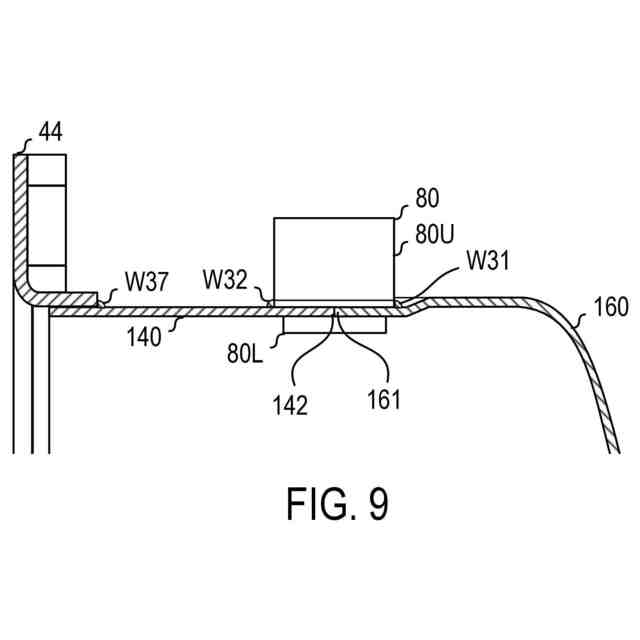

前記筒状部材及び前記連結部材は、前記切欠き部の周囲において互いに突き合わせ溶接されている請求項１～請求項４のいずれか一項記載の排気系装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、排気系装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
内燃機関の排気ガスが流れる排気系装置には、排気ガスの成分を検出するためのセンサが配置される。このセンサは、ボスを介して排気系装置に取り付けられる（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２０８５７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ボスは、排気系装置のケースに溶接により接合される。しかしながらボスの周囲には、別の被溶接部が存在し得る。周知のように、溶接には、トーチを配置するためのスペースが必要である。従って、ボスの周囲に、溶接しなければならない部位が散在しているケースでは、それぞれの溶接に関してトーチを配置するためのスペースを確保しなければならないことが原因で、排気系装置が大型化する。
【０００５】
そこで、本開示の一側面によれば、溶接に必要なスペースを理由とした排気系装置の大型化を抑制可能な技術を提供できることが望ましい。
【課題を解決するための手段】
【０００６】

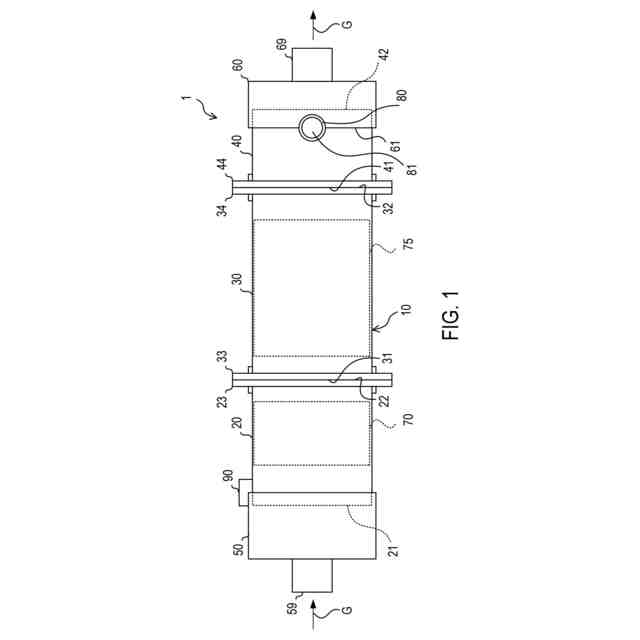

本開示の一側面に係る排気系装置は、筒状部材と、連結部材と、被溶接部材と、を備える。筒状部材は、排気ガスが流れるように構成される。連結部材は、筒状部材の開口端を少なくとも部分的に覆うように、筒状部材に連結される。被溶接部材は、筒状部材の側部に配置される。
【０００７】

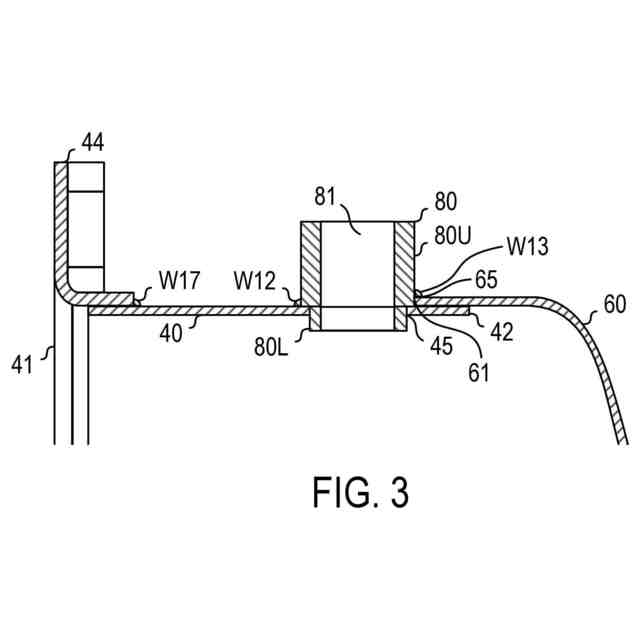

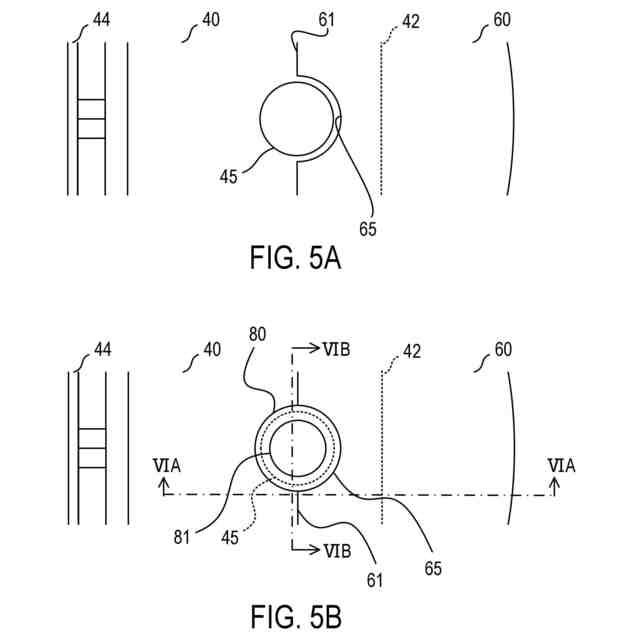

連結部材は、筒状部材と溶接により連結される。筒状部材及び連結部材の少なくとも一方は、筒状部材と連結部材との境界に、被溶接部材の外縁に対応する形状を有する切欠き部を備える。被溶接部材は、切欠き部の内側に部分的に収容されるように、筒状部材と連結部材との境界に配置されて、筒状部材及び連結部材の少なくとも一方と溶接される。
【０００８】
従来では、筒状部材に対する被溶接部材の溶接と、筒状部材と連結部材との溶接が、筒状部材の軸方向において離れた地点で行われていた。このため、これらの溶接地点の間に、溶接に必要なスペースを確保しなければならなかった。このことが、排気系装置が軸方向において大型化する原因になっていた。
【０００９】
本開示の一側面にかかる排気系装置の構成によれば、筒状部材と連結部材との溶接地点と、被溶接部材の筒状部材及び連結部材の少なくとも一方との溶接地点とを、筒状部材の軸方向において、一つのエリアにまとめることができる。従って、従来のような離間した複数地点の溶接に必要なスペースを確保しなくて済む。従って、この排気系装置によれば、溶接に必要なスペースを理由とした排気系装置の大型化を抑制可能である。
【００１０】

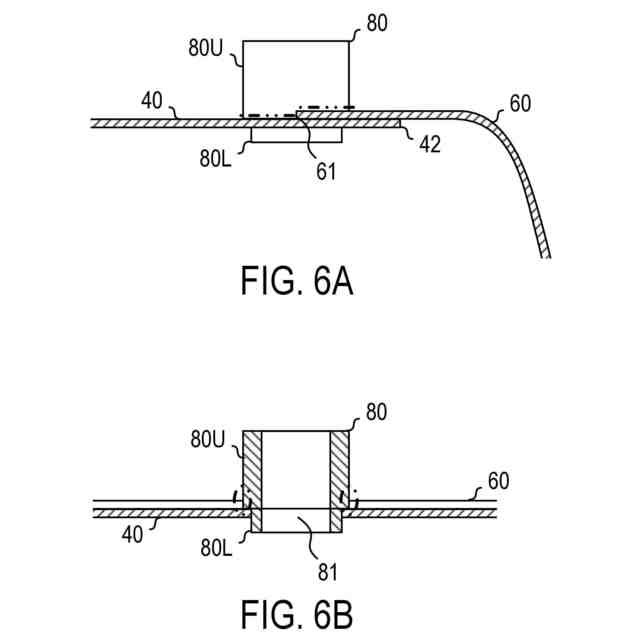

本開示の一側面によれば、被溶接部材は、筒状部材及び連結部材と溶接され得る。本開示の一側面によれば、被溶接部材は、その周囲又は切欠き部の周囲で、筒状部材及び連結部材と溶接され得る。こうした溶接によれば、被溶接部材を筒状部材及び連結部材に適切に固定することができる。
（【００１１】以降は省略されています）
