公開番号2025055370
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164668
出願日2023-09-27
発明の名称防振装置
出願人住友理工株式会社
代理人弁理士法人笠井中根国際特許事務所,個人,個人
主分類F16F 15/08 20060101AFI20250401BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】第二の取付部材とブラケットとを簡単な構造で位置決めすることができる、新規な構造の防振装置を提供する。

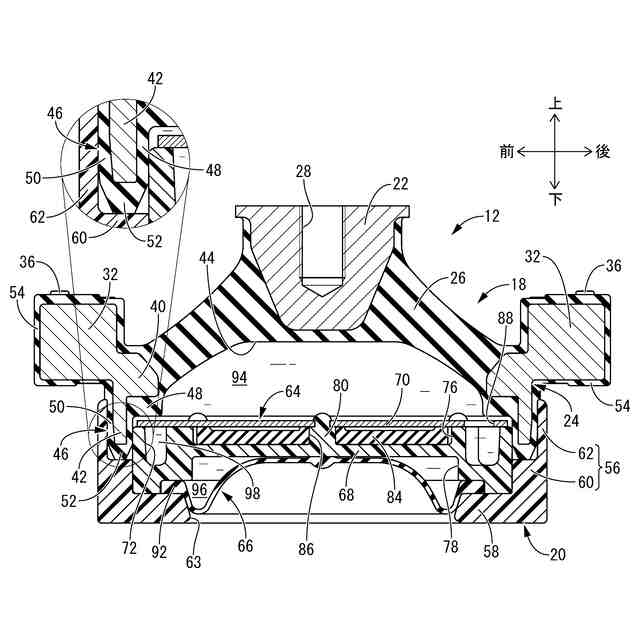

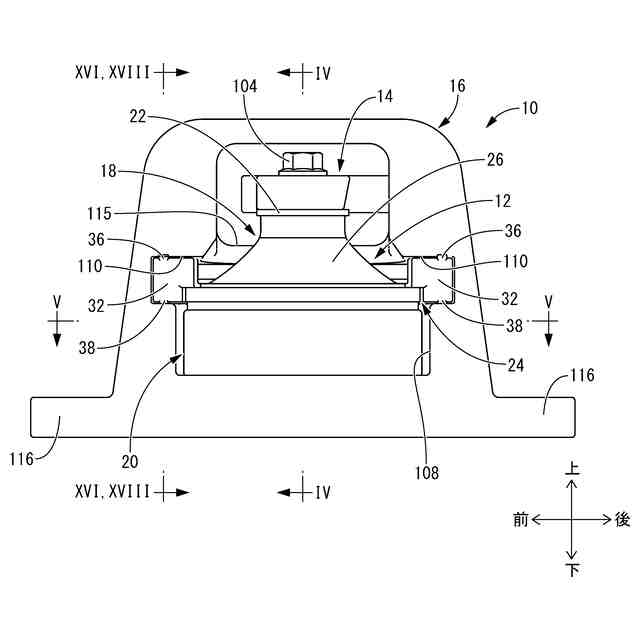

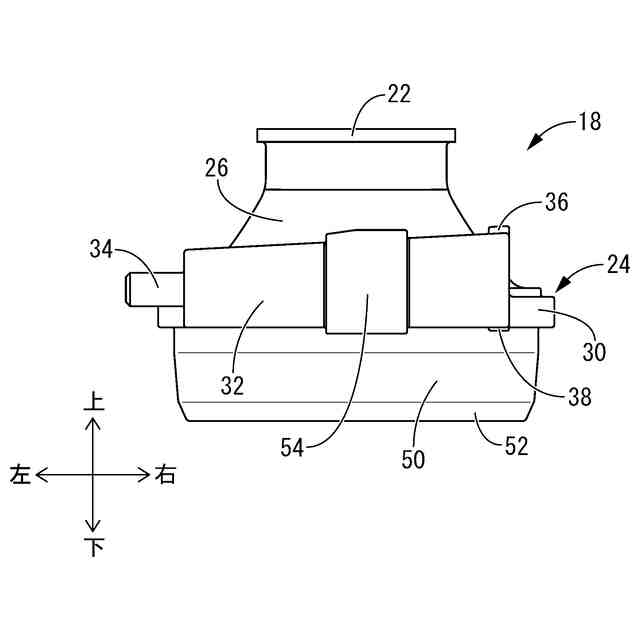

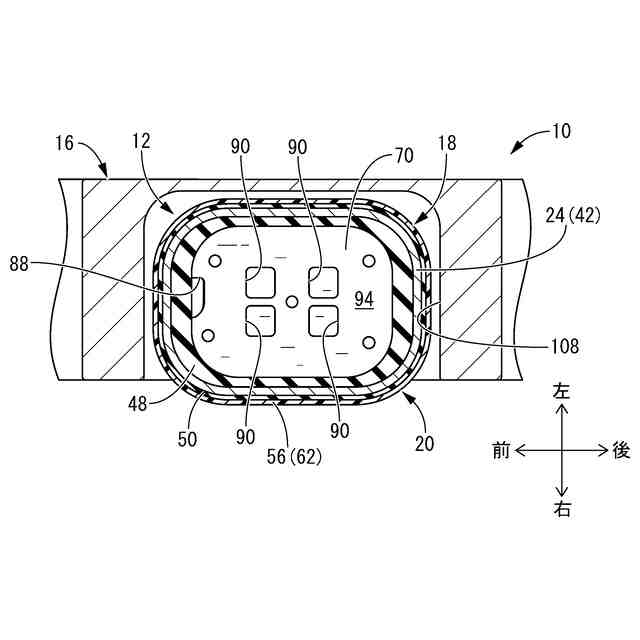

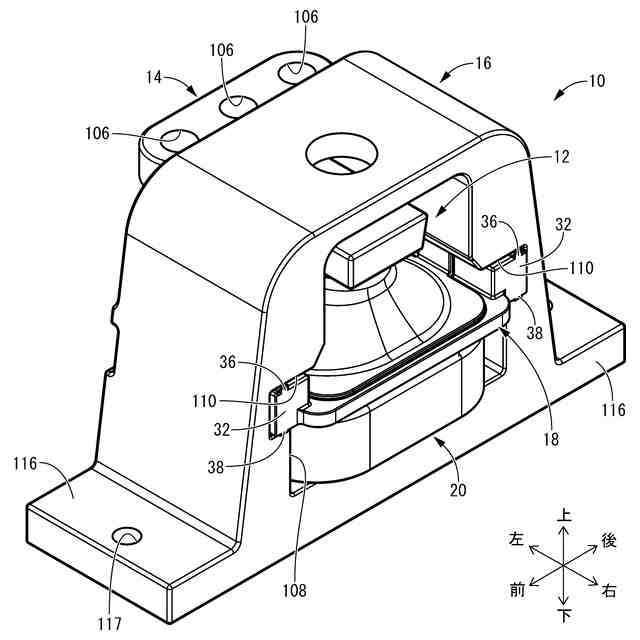

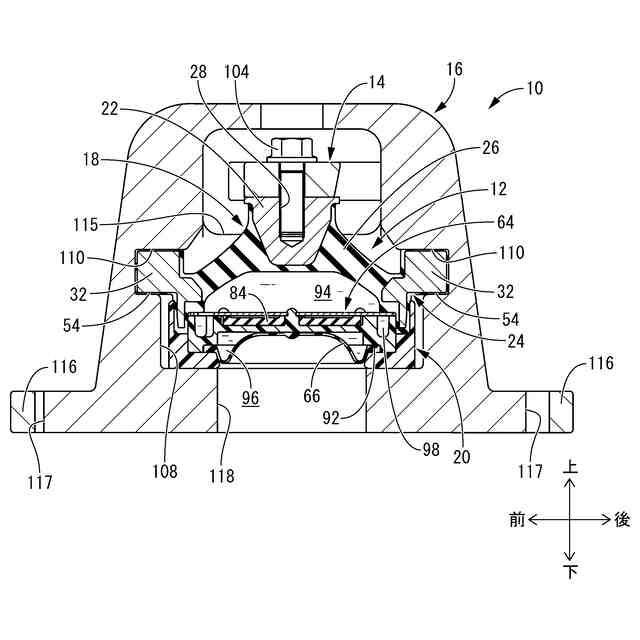

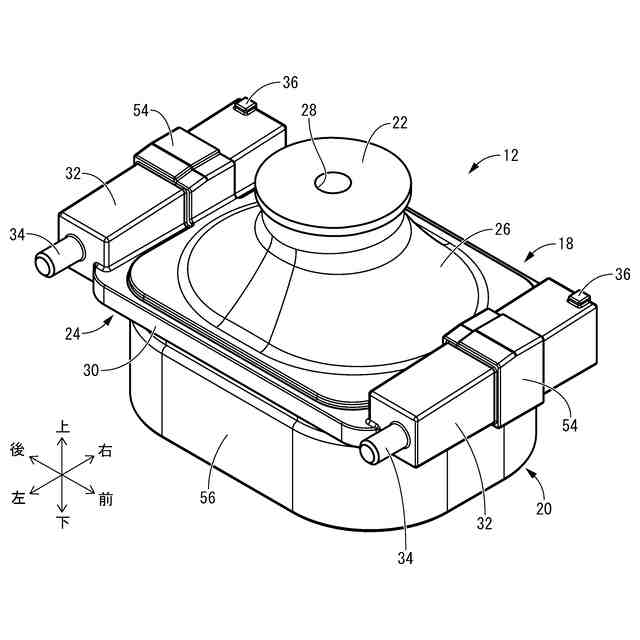

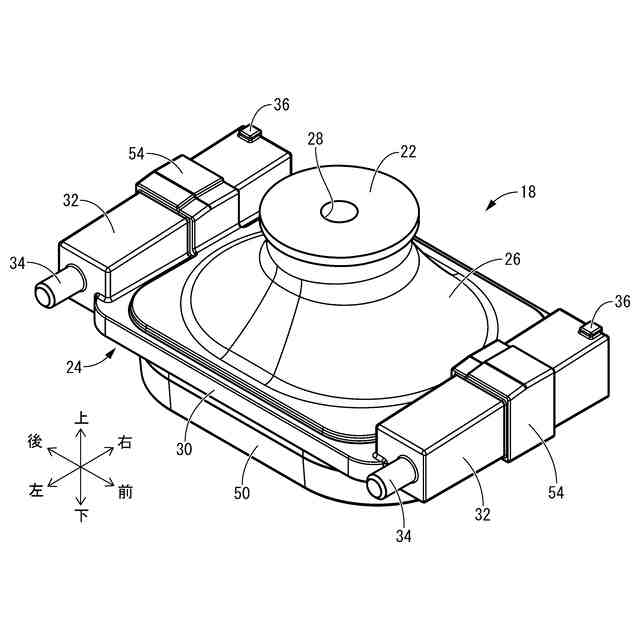

【解決手段】第二の取付部材24の嵌着部32,32がブラケット16の嵌着溝110.110へ差し入れられることで、ブラケット16が第二の取付部材24に横方向から組み付けられた防振装置10において、横方向に延びた嵌着部32が嵌着ゴム54を介して嵌着溝110にゴム圧入されており、嵌着部32のかしめピン34が嵌着溝110の奥壁部112を貫通するピン挿通孔114に挿通されていると共に、圧入突部36,38を備える嵌着部32の後端部分が嵌着溝110に圧入固定されることで第二の取付部材24とブラケット16との位置決め構造が構成されており、位置決め構造による位置決め状態でかしめピン34がピン挿通孔114にかしめ固定されて第二の取付部材24のブラケット16からの抜けを防止する抜止構造が構成されている。

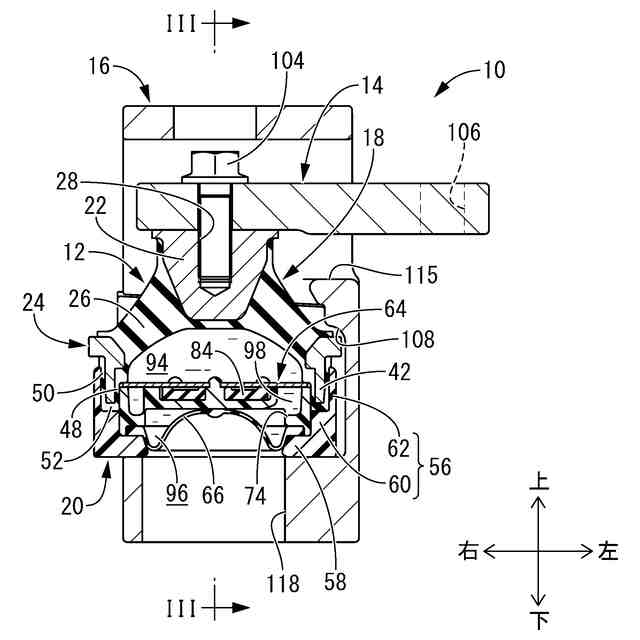

【選択図】図2
特許請求の範囲【請求項１】
第一の取付部材と第二の取付部材とが本体ゴム弾性体で弾性連結されており、該第二の取付部材の幅方向両側に設けられた嵌着部が、ブラケットの該幅方向両側の対向内面に開口する嵌着溝へ差し入れられることで、該ブラケットが該第二の取付部材に横方向から組み付けられた防振装置において、
前記嵌着部が前記嵌着溝へ差し入れられる前記横方向に延びており、
該嵌着部の該横方向の中間部分には嵌着ゴムが固着されて、該嵌着部の中間部分が該嵌着ゴムを介して該嵌着溝にゴム圧入されており、
該嵌着部には先端面から該横方向に突出するかしめピンが設けられていると共に、該嵌着部の該先端面と対向する該嵌着溝の奥壁部にはピン挿通孔が貫通形成されて、該嵌着部の該嵌着溝へのゴム圧入によって該かしめピンが該ピン挿通孔に挿通されており、
該嵌着部の後端部分には該嵌着溝の溝内面に向けて突出する圧入突部が一体形成されて、該嵌着部の該嵌着溝へのゴム圧入によって該嵌着部における該圧入突部の形成部分が該嵌着溝に圧入固定されることにより、該第二の取付部材と該ブラケットとを相互に位置決めする位置決め構造が構成されており、
該位置決め構造による該第二の取付部材と該ブラケットとの相互位置決め状態で該かしめピンが該ピン挿通孔にかしめ固定されることによって、前記第二の取付部材の前記ブラケットからの抜けを防止する抜止構造が構成されている防振装置。
続きを表示（約 460 文字）【請求項２】
前記圧入突部は、前記嵌着部において前記幅方向で部分的に設けられている請求項１に記載の防振装置。
【請求項３】
前記圧入突部は、前記嵌着溝の前記一対の溝側面の対向方向において前記嵌着部から突出して設けられている請求項１又は２に記載の防振装置。
【請求項４】
前記圧入突部は、前記嵌着溝の一対の溝側面の対向方向の両側へ向けて前記嵌着部から突出して設けられている請求項３に記載の防振装置。
【請求項５】
前記嵌着部から両側へ突出する一対の前記圧入突部は、相互に対向する位置に設けられている請求項４に記載の防振装置。
【請求項６】
前記嵌着部と前記嵌着溝の溝底面とは、前記幅方向において相互に離隔している請求項３に記載の防振装置。
【請求項７】
前記圧入突部は、前記嵌着部において前記幅方向で部分的に設けられており、
該圧入突部は、該幅方向において該嵌着部の外側に偏倚して設けられている請求項３に記載の防振装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車のエンジンマウント等に用いられる防振装置に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から、自動車のエンジンマウント等に用いられる防振装置が知られている。防振装置は、例えば、特開２０１７－０８２９９１号公報（特許文献１）等に開示されているように、第一の取付部材と第二の取付部材が本体ゴム弾性体で連結された構造を有している。
【０００３】
また、特許文献１の防振装置は、第二の取付部材の幅方向両側に設けられたガイド部がブラケットのガイド溝に差し入れられることによって、ブラケットが第二の取付部材に対して横方向に装着されている。特許文献１の実施例では、ガイド部の表面に被覆ゴムが設けられており、ガイド部が被覆ゴムを介してガイド溝にゴム圧入されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－０８２９９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に示された防振装置は、第二の取付部材のガイド部におけるガイド溝への挿入先端にかしめピンが突出しており、かしめピンがブラケットのかしめ孔に挿通された状態で軸方向に圧縮されることにより、かしめピンがかしめ孔の内面に押し当てられてかしめ固定されている。これにより、第二の取付部材のブラケットからの抜けが防止されており、ブラケットが第二の取付部材に対して所定位置への装着状態に保持されている。
【０００６】
しかしながら、かしめピンの圧縮（かしめ加工）に際して、第二の取付部材とブラケットとを適切な相対位置に保持することが難しかった。例えば、特許文献１の実施例のようなガイド部が被覆ゴムを介してガイド溝にゴム圧入された態様では、ガイド部のガイド溝へのゴム圧入による保持力だけでは、第二の取付部材とブラケットとの相対位置がかしめ固定時の入力によって変化してしまうおそれがあった。なお、ガイド部を圧入方向へ付勢しながらかしめ固定を行うことも考えられるが、この場合には、ガイド部を付勢する方向とかしめピンを圧縮する方向との２方向で入力する必要があり、加工用の特殊な設備が必要となってしまう。
【０００７】
本発明の解決課題は、第二の取付部材とブラケットとを簡単な構造で適切に位置決めすることができる、新規な構造の防振装置を提供することにある。
【課題を解決するための手段】
【０００８】
以下、本発明を把握するための好ましい態様について記載するが、以下に記載の各態様は、例示的に記載したものであって、適宜に互いに組み合わせて採用され得るだけでなく、各態様に記載の複数の構成要素についても、可能な限り独立して認識及び採用することができ、適宜に別の態様に記載の何れかの構成要素と組み合わせて採用することもできる。それによって、本発明では、以下に記載の態様に限定されることなく、種々の別態様が実現され得る。
【０００９】
第一の態様は、第一の取付部材と第二の取付部材とが本体ゴム弾性体で連結されており、該第二の取付部材の幅方向両側に設けられた嵌着部が、ブラケットの該幅方向両側の対向内面に開口する嵌着溝へ差し入れられることで、該ブラケットが該第二の取付部材に横方向から組み付けられた防振装置において、前記嵌着部が前記嵌着溝へ差し入れられる前記横方向に延びており、該嵌着部の該横方向の中間部分には嵌着ゴムが固着されて、該嵌着部の中間部分が該嵌着ゴムを介して該嵌着溝にゴム圧入されており、該嵌着部には先端面から該横方向に突出するかしめピンが設けられていると共に、該嵌着部の該先端面と対向する該嵌着溝の奥壁部にはピン挿通孔が貫通形成されて、該嵌着部の該嵌着溝へのゴム圧入によって該かしめピンが該ピン挿通孔に挿通されており、該嵌着部の後端部分には該嵌着溝の溝内面に向けて突出する圧入突部が一体形成されて、該嵌着部の該嵌着溝へのゴム圧入によって該嵌着部における該圧入突部の形成部分が該嵌着溝に圧入固定されることにより、該第二の取付部材と該ブラケットとを相互に位置決めする位置決め構造が構成されており、該位置決め構造による該第二の取付部材と該ブラケットとの相互位置決め状態で該かしめピンが該ピン挿通孔にかしめ固定されることによって、前記第二の取付部材の前記ブラケットからの抜けを防止する抜止構造が構成されているものである。
【００１０】
本態様に従う構造とされた防振装置によれば、第二の取付部材の嵌着部が圧入突部の形成部分においてブラケットの嵌着溝に圧入ゴムを介することなく圧入固定されることにより、第二の取付部材とブラケットとが組付け方向である横方向で相互に位置決めされる。これにより、ブラケットのピン挿通孔に挿通された第二の取付部材のかしめピンを圧縮してかしめピンをピン挿通孔にかしめ固定する際に、第二の取付部材がブラケットから抜ける方向へ相対変位するのを防ぐことができて、かしめピンをピン挿通孔の適切な位置にかしめ固定することができる。
（【００１１】以降は省略されています）
