公開番号2025042404
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023149405
出願日2023-09-14
発明の名称リモートI/Oステーション
出願人株式会社TMEIC
代理人弁理士法人iX
主分類G05B 23/02 20060101AFI20250319BHJP(制御;調整)
要約【課題】PLCの負荷を軽減してプラントの異常の有無を判定するリモートI/Oステーションを提供する。
【解決手段】実施形態は、PLCおよび第1装置に接続された通信ネットワークから複数の制御信号を取得する通信インターフェースと、ローカル通信ネットワークから別の制御信号を取得するローカル通信インターフェースと、診断する項目に応じて設定された判定基準と、上記制御信号とにもとづいて、プラントの異常の有無を判定する監視部と、異常があると判定した場合に、その信号を記憶する記憶部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
製造物に関連する第１処理を実行する第１装置が通信ネットワークに出力する第１制御信号、および、前記第１装置の運転を制御する制御装置が前記通信ネットワークに出力する第２制御信号を前記通信ネットワークから取得する通信インターフェースと、
ローカル通信ネットワークを介して、前記製造物に関連する第２処理により生成された第３制御信号を取得するローカル通信インターフェースと、
診断する項目に関する所定の判定基準を有し、前記判定基準、ならびに、前記第１制御信号、前記第２制御信号および前記第３制御信号のうちの少なくとも１つにもとづいて、前記第１処理または前記第２処理の異常の有無を診断する監視部と、
前記異常があると診断した時刻の前記第１制御信号、前記第２制御信号および前記第３制御信号のうちの異常を有する信号を記憶する記憶部と、
を備えたリモートＩ／Ｏステーション。
続きを表示（約 450 文字）【請求項２】
前記第１処理は、モーターの速度制御を含み、
前記第１制御信号は、前記モーターの速度実測値のデータを含み、
前記第２制御信号は、前記モーターの速度指令値のデータを含み、
前記監視部は、前記速度実測値と前記速度指令値との偏差、および、前記判定基準にもとづいて、前記モーターの速度制御の異常の有無を診断する請求項１記載のリモートＩ／Ｏステーション。
【請求項３】
前記第２処理は、前記製造物の搬送制御を含み、
前記第３制御信号は、前記製造物の搬送速度のデータを含み、
前記監視部は、前記速度実測値と前記搬送速度との偏差、および、前記判定基準にもとづいて、前記製造物の搬送における異常の有無を診断する請求項２記載のリモートＩ／Ｏステーション。
【請求項４】
前記監視部が前記第１処理または前記第２処理において異常と診断した場合に、異常であることを示す警報手段をさらに備えた請求項１記載のリモートＩ／Ｏステーション。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、プラント制御システムに用いられるリモートＩ／Ｏステーションに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
鉄鋼プラント等では、プラント全体の各種機器や各種装置等（以下、機器等）の状況等を監視しながら機器等の動作を制御する。これにより、安全を確保しながら効率のよい生産を実現する。機器等の制御および監視は、プログラマブル・ロジック・コントローラ（以下、ＰＬＣ）を主として利用する。ＰＬＣには、多数の制御対象や監視すべき機器等が接続されることとなり、それらすべての情報を管理するためには、多機能で、複雑かつ大規模なプログラムを要する。
【０００３】
たとえば、特許文献１では、大量のプラントデータを収集し、収集したプラントデータの変化点抽出をＡＩ（人工知能）を用いて行うことにより、プラント内の異常の有無を判断する。しかしながら、この技術では、ＡＩは、変化点を抽出するに過ぎず、ユーザーであるプラント監視者は、システムが出力した結果にもとづいて、異常の有無を判断する必要がある。
【０００４】
大量のプラントデータのうち制御対象の一部を末端機器が実行することにより、ＰＬＣの負荷を減らしながらＰＬＣの設計を簡略化するためのエッジコンピューティングの重要性が増している。エッジコンピューティング技術を適用することによって、ＰＬＣの通信負荷を軽減し、ＰＬＣの制御プログラムの規模を縮小することが望まれる。
【先行技術文献】
【特許文献】
【０００５】
特許第５８６８７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の実施形態は、以上のような事情に鑑み、ＰＬＣの負荷を軽減してプラントの異常の有無を判定するリモートＩ／Ｏステーションを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の実施形態は、製造物に関連する第１処理を実行する第１装置が通信ネットワークに出力する第１制御信号、および、前記第１装置の運転を制御する制御装置が前記通信ネットワークに出力する第２制御信号を前記通信ネットワークから取得する通信インターフェースと、ローカル通信ネットワークを介して、前記製造物に関連する第２処理により生成された第３制御信号を取得するローカル通信インターフェースと、診断する項目に関する所定の判定基準を有し、前記判定基準、ならびに、前記第１制御信号、前記第２制御信号および前記第３制御信号のうちの少なくとも１つにもとづいて、前記第１処理または前記第２処理の異常の有無を診断する監視部と、前記異常があると診断した時刻の前記第１制御信号、前記第２制御信号および前記第３制御信号のうちの異常を有する信号を記憶する記憶部と、を備える。
【発明の効果】
【０００８】
実施形態によれば、ＰＬＣの負荷を軽減してプラントの異常の有無を判定するリモートＩ／Ｏステーションが提供される。
【図面の簡単な説明】
【０００９】

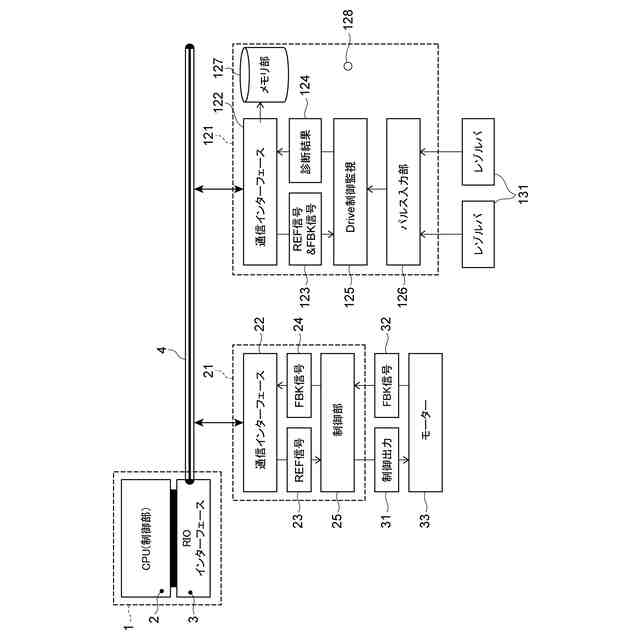

実施形態に係るリモートＩ／Ｏステーションを例示する模式的なブロック線図である。
実施形態に係るリモートＩ／Ｏステーションの動作を説明するための模式的なフローチャートの例である。

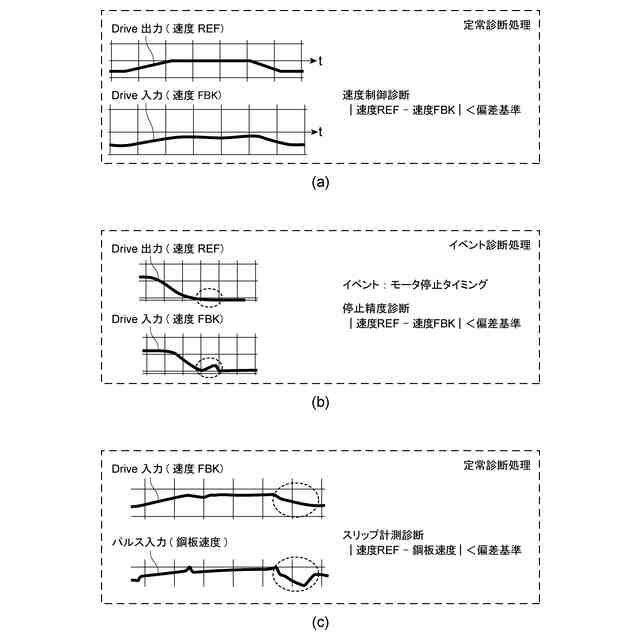

図３（ａ）～図３（ｃ）は、実施形態に係るリモートＩ／Ｏステーションの動作を説明するためグラフ図である。
【発明を実施するための形態】
【００１０】
以下、実施の形態について図面を参照しつつ説明する。
なお、図面は模式的または概念的なものであり、各部分の厚みと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。また、同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
なお、本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
（【００１１】以降は省略されています）
